El documento describe diferentes tipos de medios de transmisión, incluyendo cable de par trenzado, cable coaxial, fibra óptica y sus características. Explica que los medios de transmisión permiten la transmisión de información entre dos terminales y pueden ser guiados o no guiados, dependiendo de si utilizan un componente físico para la transmisión.

2. Un medio de transmisión es el canal que
permite la transmisión
de información entre dos terminales de
un sistema de transmisión, La
transmisión se realiza habitualmente
empleando ondas electromagnéticas que
se propagan a través del canal.
Dependiendo de la forma de conducir la
señal a través del medio, los medios de
transmisión se pueden clasificar en dos
grandes grupos: medios de transmisión
guiados y medios de transmisión no
guiados.

3.  Se conoce como medios guiados a aquellos que utilizan unos
componentes físicos y sólidos para la transmisión de datos.
También conocidos como medios de transmisión por cable.
 Las principales características de los medios guiados son el tipo
de conductor utilizado, la velocidad máxima de transmisión, las
distancias máximas que puede ofrecer entre repetidores, la
inmunidad frente a interferencias electromagnéticas, la facilidad
de instalación y la capacidad de soportar diferentes tecnologías
de nivel de enlace.
 En este medio se destacan en el campo de comunicación
conexiones de computo los siguientes:

4.  Consiste en hilos de cobre aislados por una cubierta
plástica y torzonada entre sí. Debido a que puede haber
acoples entre pares, estos se trenza con pasos diferentes. La
utilización del trenzado tiende a disminuir la interferencia
electromagnética
 Este tipo de medio es el más utilizado debido a su bajo
coste (se utiliza mucho en telefonía) pero su inconveniente
principal es su poca velocidad de transmisión y su corta
distancia de alcance. Se utilizan con velocidades inferiores
al MHz (de aprox. 250 KHz). Se consiguen velocidades de
hasta 16 Mbps. Con estos cables, se pueden transmitir
señales analógicas o digitales..

5.  Es un medio muy susceptible a ruido y a interferencias.
Para evitar estos problemas se suele trenzar el cable con
distintos pasos de torsión y se suele recubrir con una malla
externa para evitar las interferencias externas.
 En su forma más simple, un cable de par trenzado consta
de dos hilos de cobre aislados y entrelazados. Hay dos tipos
de cables de par trenzado: cable de par trenzado sin
apantallar (UTP) y par trenzado apantallado (STP).
 A menudo se agrupan una serie de hilos de par trenzado y
se encierran en un revestimiento protector para formar un
cable. El número total de pares que hay en un cable puede
variar. El trenzado elimina el ruido eléctrico de los pares
adyacentes y de otras fuentes como motores, relés y
transformadores.

6.  Componentes del cable de par trenzado
 Aunque hayamos definido el cable de par trenzado por
el número de hilos y su posibilidad de transmitir datos,
son necesarios una serie de componentes adicionales
para completar su instalación. Al igual que sucede con
el cable telefónico, el cable de red de par trenzado
necesita unos conectores y otro hardware para
asegurar una correcta instalación.

7. Ventajas:
* Bajo costo.
* Alto número de estaciones de trabajo por segmento.
* Facilidad para el rendimiento y la solución de problemas.
* Puede estar previamente cableado en un lugar o en cualquier parte.
Desventajas:
Altas tasas de error a altas velocidades.
 Baja inmunidad al ruido.
Ancho de banda limitado.
Baja inmunidad al efecto crosstalk.
Distancia limitada (100 metros por segmento).
Alto coste de los equipos.

8. 2. Cable de par trenzado blindado (STP): El cable STP tiene una
funda de metal o un recubrimiento de malla entrelazada que rodea cada
par de conductores aislados. La carcasa de metal evita que penetre
ruido electromagnético. También elimina un fenómeno denominado
interferencia, que es un efecto indeseado de un circuito (o canal) sobre
otro circuito (o canal).

9. El alto rendimiento de estos sistemas de cableado es resultado de su blindaje. En
un cable STP, cada par trenzado está envuelto en una lámina y colocado justo a
continuación de la malla metálica del blindaje. Estos componentes reducen las
interferencias externas, las interferencias entre pares y la emisión de señales
producidas por las corrientes que circulan por el cable cuando el blindaje está
adecuadamente aterrizado.
Las áreas con ruido eléctrico tales como laboratorios de rayos X, cuartos de equipo
de alta tensión o de motores, se pueden prestar –por su propia naturaleza- para
usar cable blindado. El cableado que se utiliza en la actualidad es UTP CAT5. El
cableado CAT6 es demasiado nuevo y es difícil encontrarlo en el mercado. Los
cables STP se utilizan únicamente para instalaciones muy puntuales que
requieran una calidad de transmisión muy alta.

10. El cable coaxial fue creado en la década de los 30, y es un cable utilizado para
transportar señales eléctricas de alta frecuencia que posee dos
conductores concéntricos, uno central, llamado vivo, encargado de llevar la
información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve
como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una
capa aislante llamada dieléctrico, de cuyas características dependerá
principalmente la calidad del cable. Todo el conjunto suele estar protegido por una
cubierta aislante.
El conductor central puede estar constituido por un alambre sólido o por varios
hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada,
una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso
resultará un cable semirrígido.
Debido a la necesidad de manejar frecuencias cada vez más altas y a la
digitalización de las transmisiones, en años recientes se ha sustituido
paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para
distancias superiores a varios kilómetros, porque el ancho de banda de esta última
es muy superior.

11. Rendimiento: Como hay mucha atenuación en la señal, esta se debilita y
se necesita el uso de repetidores.
Aplicaciones: Se usó en redes telefónicas análogas y digitales.
Actualmente se usa en conexiones de televisión por cable. También se
aplica a redes LAN con tecnología Ethernet.
Ventajas:
* Gracias a su gran ancho de banda se transmiten una gran cantidad de
datos.
* Una alta frecuencia de transmisión de datos.
Desventajas:
* Debido a su gran atenuación de la señal esta se debilita rápidamente.

12. Cada cable definido por las clasificaciones RG está adaptado para una función
especializada. Los más frecuentes son:
RG-8, RG-9 y RG 11. Usado en Ethernet de cable grueso.
RG-58. Usado en Ethernet de cable fino.
RG-59. Usado para TV.

13. La fibra óptica es un medio de transmisión empleado habitualmente en redes
de datos; un hilo muy fino de material transparente, vidrio o materiales
plásticos, por el que se envían pulsos de luz que representan los datos a
transmitir. El haz de luz queda completamente confinado y se propaga por el
interior de la fibra con un ángulo de reflexión por encima del ángulo límite de
reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o
un LED.
Las fibras se utilizan ampliamente en telecomunicaciones, ya que permiten
enviar gran cantidad de datos a una gran distancia, con velocidades similares a
las de radio y superiores a las de cable convencional. Son el medio de
transmisión por excelencia al ser inmune a las interferencias
electromagnéticas, también se utilizan para redes locales, en donde se
necesite aprovechar las ventajas de la fibra óptica sobre otros medios de
transmisión

14. Ventajas
Una banda de paso muy ancha, lo que permite flujos muy elevados (del orden del
GHz).
Pequeño tamaño, por lo tanto ocupa poco espacio.
Gran flexibilidad, el radio de curvatura puede ser inferior a 1 cm, lo que facilita la
instalación enormemente.
Gran ligereza, el peso es del orden de algunos gramos por kilómetro, lo que resulta
unas nueve veces menos que el de un cable convencional.
Inmunidad total a las perturbaciones de origen electromagnético, lo que implica
una calidad de transmisión muy buena, ya que la señal es inmune a las tormentas,
chisporroteo...
Gran seguridad: la intrusión en una fibra óptica es fácilmente detectable por el
debilitamiento de la energía luminosa en recepción, además, no radia nada, lo que
es particularmente interesante para aplicaciones que requieren alto nivel de
confidencialidad.

15. No produce interferencias.
Insensibilidad a los parásitos, lo que es una propiedad principalmente utilizada en
los medios industriales fuertemente perturbados (por ejemplo, en los túneles del
metro). Esta propiedad también permite la coexistencia por los mismos
conductos de cables ópticos no metálicos con los cables de energía eléctrica.
Atenuación muy pequeña independiente de la frecuencia, lo que permite salvar
distancias importantes sin elementos activos intermedios. Puede proporcionar
comunicaciones hasta los 70 km. antes de que sea necesario regenerar la señal,
además, puede extenderse a 150 km. utilizando amplificadores láser.
Gran resistencia mecánica (resistencia a la tracción, lo que facilita la instalación).
Resistencia al calor, frío, corrosión.
Facilidad para localizar los cortes gracias a un proceso basado en la telemetría, lo
que permite detectar rápidamente el lugar y posterior reparación de la avería,
simplificando la labor de mantenimiento.
Con un coste menor respecto al cobre.
Factores ambientales.

16. A pesar de las ventajas antes enumeradas, la fibra óptica presenta una serie de
desventajas frente a otros medios de transmisión, siendo las más relevantes las
siguientes:
La alta fragilidad de las fibras.
Necesidad de usar transmisores y receptores más caros.
Los empalmes entre fibras son difíciles de realizar, especialmente en el campo, lo
que dificulta las reparaciones en caso de ruptura del cable.
No puede transmitir electricidad para alimentar repetidores intermedios.
La necesidad de efectuar, en muchos casos, procesos de conversión eléctrica-
óptica.
La fibra óptica convencional no puede transmitir potencias elevadas.
No existen memorias ópticas.
La fibra óptica no transmite energía eléctrica, esto limita su aplicación donde el
terminal de recepción debe ser energizado desde una línea eléctrica. La energía
debe proveerse por conductores separados.
Las moléculas de hidrógeno pueden difundirse en las fibras de silicio y producir
cambios en la atenuación. El agua corroe la superficie del vidrio y resulta ser el
mecanismo más importante para el envejecimiento de la fibra óptica.
Incipiente normativa internacional sobre algunos aspectos referentes a los
parámetros de los componentes, calidad de la transmisión y pruebas.

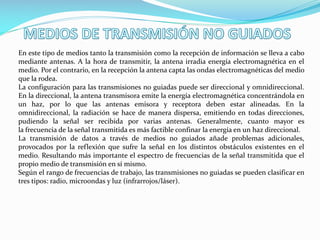

18. En este tipo de medios tanto la transmisión como la recepción de información se lleva a cabo
mediante antenas. A la hora de transmitir, la antena irradia energía electromagnética en el
medio. Por el contrario, en la recepción la antena capta las ondas electromagnéticas del medio
que la rodea.
La configuración para las transmisiones no guiadas puede ser direccional y omnidireccional.
En la direccional, la antena transmisora emite la energía electromagnética concentrándola en
un haz, por lo que las antenas emisora y receptora deben estar alineadas. En la
omnidireccional, la radiación se hace de manera dispersa, emitiendo en todas direcciones,
pudiendo la señal ser recibida por varias antenas. Generalmente, cuanto mayor es
la frecuencia de la señal transmitida es más factible confinar la energía en un haz direccional.
La transmisión de datos a través de medios no guiados añade problemas adicionales,
provocados por la reflexión que sufre la señal en los distintos obstáculos existentes en el
medio. Resultando más importante el espectro de frecuencias de la señal transmitida que el
propio medio de transmisión en sí mismo.
Según el rango de frecuencias de trabajo, las transmisiones no guiadas se pueden clasificar en
tres tipos: radio, microondas y luz (infrarrojos/láser).

20.  • “Para su estudio se divide en bandas o rangos de
frecuencias cuyas características son similares.
 • Las ondas de radio, microondas, las infrarrojas y la
luz se pueden usar para transmisión de información.
 • Los rayos Ultravioleta, los rayos X y los rayos gamma
son de mayor frecuencia pero difíciles de producir y
modular. Además perjudiciales para los seres vivos. “ [49]
 • Espectro de radiofrecuencias: Hace referencia a cómo
está dividido todo el ancho de banda que se puede emplear
para transmitir diversos tipos de señales.

21. Las ondas de radio son fáciles de generar, pueden viajar distancias largas y
penetrar edificios sin problemas, de modo que se utilizan mucho en la
comunicación, tanto en interiores como en exteriores. Las ondas de radio
también son omnidireccionales, lo que significan que viajan en todas las
direcciones desde la fuente, por lo que el transmisor y el receptor no tienen que
alinearse con cuidado físicamente.
Por la capacidad del radio de viajar distancias largas, la interferencia entre
usuarios es un problema. Por esta razón los gobiernos legislan estrictamente el
uso de radiotransmisores.
En todas las frecuencias, las ondas de radio están sujetas a interferencia por los
motores y otros equipos eléctricos.

22. Por encima de los 100 MHz las ondas viajan en línea recta y, por tanto, se pueden
enfocar en un haz estrecho. Concentrar la energía en un haz pequeño con una
antena parabólica (como el tan familiar plato de televisión satélite) produce una
señal mucho más alta en relación con el ruido, pero las antenas transmisoras y
receptora deben estar muy bien alineadas entre sí. Además esta direccionalidad
permite a transmisores múltiples alineados en una fila comunicarse con receptores
múltiples en filas, sin interferencia.

23. Las ondas infrarrojas y milimétricas no guiadas se usan mucho para la
comunicación de corto alcance. Todos los controles remotos de los televisores,
grabadoras de video y estéreos utilizan comunicación infrarroja. Estos
controles son relativamente direccionales, baratos y fáciles de construir, pero
tienen un inconveniente importante: no atraviesan los objetos sólidos.

24. Es útil actualmente en conexiones de alta velocidad a distancias
relativamente cortas. Por ejemplo el conectar las LAN de dos edificios por
medio de láseres montados en sus azoteas. La señalización óptica coherente
con láseres e inherentemente unidireccional, de modo que cada edificio
necesita su propio láser y su propio foto-detector. Este esquema ofrece un
ancho de banda muy alto y un costo muy bajo.

25. Las transmisiones vía satélites se parecen mucho más a las transmisiones con
microondas por visión directa en la que las estaciones son satélites que están
orbitando la tierra. Aunque las señales que se transmiten vía satélite siguen
teniendo que viajar en línea recta, las limitaciones impuestas sobre la distancia
por la curvatura de la tierra son muy reducidas.

26. La telefonía celular se diseñó para proporcionar conexiones de comunicaciones
estables entre dos dispositivos móviles o entre una unidad móvil y una unidad
estacionaria (tierra). Un proveedor de servidores debe ser capaz de localizar y
seguir al que llama, asignando un canal a la llamada y transfiriendo la señal de un
canal a otro a medida que el dispositivo se mueve fuera del rango de un canal y
dentro del rango de otro. Para que este seguimiento sea posible, cada área de
servicio celular se divide en regiones pequeñas denominadas células.
TELEFONÍA CELULAR
