1. INSTITUTO TECNOLOGICO SUPERIOR
DE TEPEACA
INGENIERIA EN TECNOLOGIAS DE LA INFORMACION Y LAS
COMUNICACIONES
Profesor: ING. MC. Armando Sánchez Cuevas
Realizado por: Florely Zavaleta Sánchez

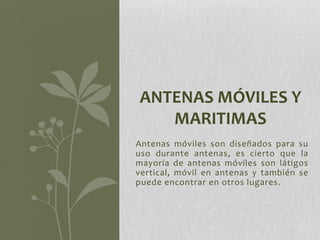

2. ANTENAS MÓVILES Y
MARITIMAS
Antenas móviles son diseñados para su
uso durante antenas, es cierto que la
mayoría de antenas móviles son látigos
vertical, móvil en antenas y también se
puede encontrar en otros lugares.

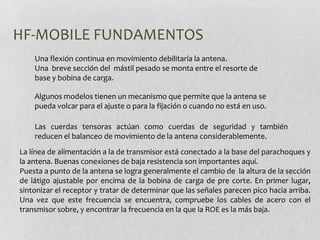

3. HF-MOBILE FUNDAMENTOS
Una flexión continua en movimiento debilitaría la antena.
Una breve sección del mástil pesado se monta entre el resorte de
base y bobina de carga.
Algunos modelos tienen un mecanismo que permite que la antena se
pueda volcar para el ajuste o para la fijación o cuando no está en uso.
Las cuerdas tensoras actúan como cuerdas de seguridad y también
reducen el balanceo de movimiento de la antena considerablemente.
La línea de alimentación a la de transmisor está conectado a la base del parachoques y
la antena. Buenas conexiones de baja resistencia son importantes aquí.
Puesta a punto de la antena se logra generalmente el cambio de la altura de la sección
de látigo ajustable por encima de la bobina de carga de pre corte. En primer lugar,
sintonizar el receptor y tratar de determinar que las señales parecen pico hacia arriba.
Una vez que este frecuencia se encuentra, compruebe los cables de acero con el
transmisor sobre, y encontrar la frecuencia en la que la ROE es la más baja.

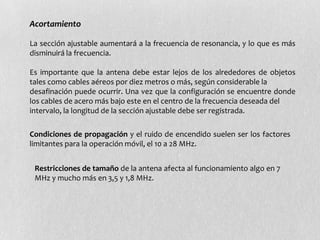

4. Acortamiento
La sección ajustable aumentará a la frecuencia de resonancia, y lo que es más
disminuirá la frecuencia.
Es importante que la antena debe estar lejos de los alrededores de objetos
tales como cables aéreos por diez metros o más, según considerable la
desafinación puede ocurrir. Una vez que la configuración se encuentre donde
los cables de acero más bajo este en el centro de la frecuencia deseada del
intervalo, la longitud de la sección ajustable debe ser registrada.
Condiciones de propagación y el ruido de encendido suelen ser los factores
limitantes para la operación móvil, el 10 a 28 MHz.
Restricciones de tamaño de la antena afecta al funcionamiento algo en 7
MHz y mucho más en 3,5 y 1,8 MHz.

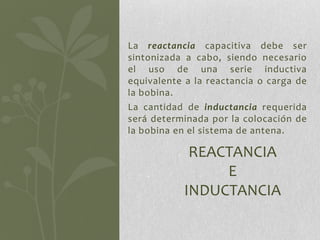

5. La reactancia capacitiva debe ser
sintonizada a cabo, siendo necesario
el uso de una serie inductiva
equivalente a la reactancia o carga de
la bobina.
La cantidad de inductancia requerida
será determinada por la colocación de
la bobina en el sistema de antena.
REACTANCIA
E
INDUCTANCIA

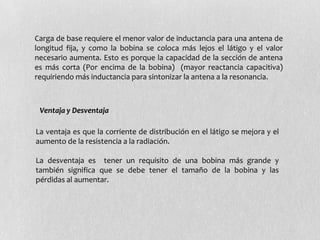

6. Carga de base requiere el menor valor de inductancia para una antena de
longitud fija, y como la bobina se coloca más lejos el látigo y el valor
necesario aumenta. Esto es porque la capacidad de la sección de antena
es más corta (Por encima de la bobina) (mayor reactancia capacitiva)
requiriendo más inductancia para sintonizar la antena a la resonancia.
Ventaja y Desventaja
La ventaja es que la corriente de distribución en el látigo se mejora y el
aumento de la resistencia a la radiación.
La desventaja es tener un requisito de una bobina más grande y
también significa que se debe tener el tamaño de la bobina y las
pérdidas al aumentar.

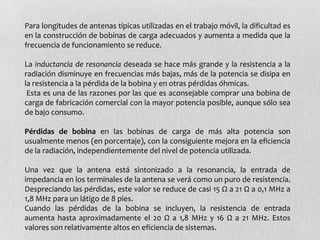

7. Para longitudes de antenas típicas utilizadas en el trabajo móvil, la dificultad es
en la construcción de bobinas de carga adecuados y aumenta a medida que la
frecuencia de funcionamiento se reduce.
La inductancia de resonancia deseada se hace más grande y la resistencia a la
radiación disminuye en frecuencias más bajas, más de la potencia se disipa en
la resistencia a la pérdida de la bobina y en otras pérdidas óhmicas.
Esta es una de las razones por las que es aconsejable comprar una bobina de
carga de fabricación comercial con la mayor potencia posible, aunque sólo sea
de bajo consumo.
Pérdidas de bobina en las bobinas de carga de más alta potencia son
usualmente menos (en porcentaje), con la consiguiente mejora en la eficiencia
de la radiación, independientemente del nivel de potencia utilizada.
Una vez que la antena está sintonizado a la resonancia, la entrada de
impedancia en los terminales de la antena se verá como un puro de resistencia.
Despreciando las pérdidas, este valor se reduce de casi 15 Ω a 21 Ω a 0,1 MHz a
1,8 MHz para un látigo de 8 pies.
Cuando las pérdidas de la bobina se incluyen, la resistencia de entrada
aumenta hasta aproximadamente el 20 Ω a 1,8 MHz y 16 Ω a 21 MHz. Estos
valores son relativamente altos en eficiencia de sistemas.

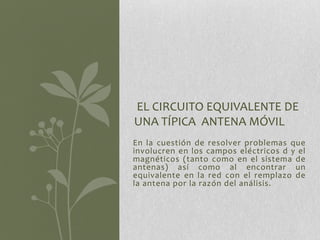

8. EL CIRCUITO EQUIVALENTE DE
UNA TÍPICA ANTENA MÓVIL
En la cuestión de resolver problemas que
involucren en los campos eléctricos d y el
magnéticos (tanto como en el sistema de
antenas) así como al encontrar un
equivalente en la red con el remplazo de
la antena por la razón del análisis.
9. En muchos casos, la red puede acercarse a la representación dentro de un
limite de rango de frecuencia . De cualquier modo esta frecuentemente
evaluando el método y se une la antena en la línea de trasmisión.
Una antena de resonancia es definida como la entrada en los terminales de la
antena y es puramente resistiva. La longitud más corta en la que esto ocurre
para una antena vertical sobre un plano de tierra es cuando la antena es un
cuarto de onda eléctrica en la operación de frecuencia, el valor de la
impedancia para esta longitud (despreciando pérdidas) es de unos 36 Ω.
La resonancia puede extenderse a antenas más corta (o más larga) que cuarto
onda, y sólo significa que la impedancia de entrada es puramente resistiva.
Para una antena menos de 0,1 λ largo, el aproximado de resistencia a la
radiación se puede determinar a partir de los siguientes: RR = 273 × (lf)2 × 10-8
donde l es la longitud del látigo en pulgadas, y es la f frecuencia en
megahercios. Dado que la resistencia es baja, la corriente considerable debe
flujo en el circuito si cualquier potencia apreciable es que se disipe en la forma
de radiación en RR.

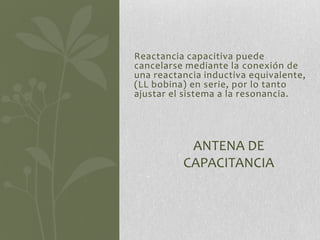

10. Reactancia capacitiva puede
cancelarse mediante la conexión de
una reactancia inductiva equivalente,
(LL bobina) en serie, por lo tanto
ajustar el sistema a la resonancia.
ANTENA DE
CAPACITANCIA

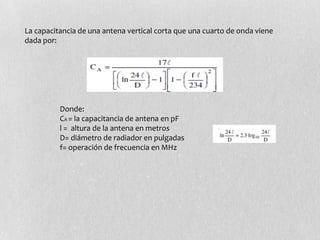

11. La capacitancia de una antena vertical corta que una cuarto de onda viene
dada por:
Donde:
CA = la capacitancia de antena en pF
l = altura de la antena en metros
D= diámetro de radiador en pulgadas
f= operación de frecuencia en MHz

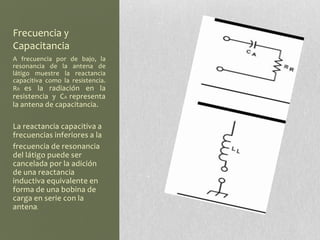

12. Frecuencia y
Capacitancia
A frecuencia por de bajo, la
resonancia de la antena de
látigo muestre la reactancia
capacitiva como la resistencia.
RR es la radiación en la
resistencia y CA representa
la antena de capacitancia.
La reactancia capacitiva a
frecuencias inferiores a la
frecuencia de resonancia
del látigo puede ser
cancelada por la adición
de una reactancia
inductiva equivalente en
forma de una bobina de
carga en serie con la
antena.

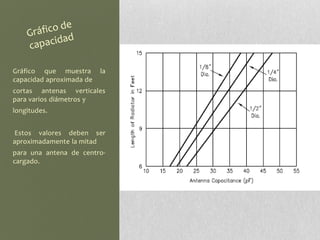

13. Gráfico que muestra la
capacidad aproximada de
cortas antenas verticales
para varios diámetros y
longitudes.
Estos valores deben ser
aproximadamente la mitad
para una antena de centro-
cargado.

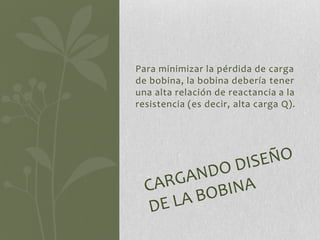

14. Para minimizar la pérdida de carga
de bobina, la bobina debería tener
una alta relación de reactancia a la
resistencia (es decir, alta carga Q).

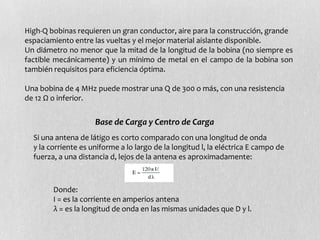

15. High-Q bobinas requieren un gran conductor, aire para la construcción, grande
espaciamiento entre las vueltas y el mejor material aislante disponible.
Un diámetro no menor que la mitad de la longitud de la bobina (no siempre es
factible mecánicamente) y un mínimo de metal en el campo de la bobina son
también requisitos para eficiencia óptima.
Una bobina de 4 MHz puede mostrar una Q de 300 o más, con una resistencia
de 12 Ω o inferior.
Base de Carga y Centro de Carga
Si una antena de látigo es corto comparado con una longitud de onda
y la corriente es uniforme a lo largo de la longitud l, la eléctrica E campo de
fuerza, a una distancia d, lejos de la antena es aproximadamente:
Donde:
I = es la corriente en amperios antena
λ = es la longitud de onda en las mismas unidades que D y l.

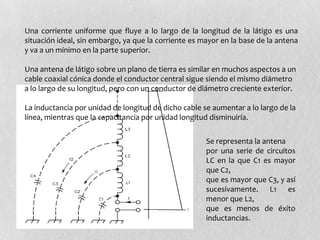

16. Una corriente uniforme que fluye a lo largo de la longitud de la látigo es una
situación ideal, sin embargo, ya que la corriente es mayor en la base de la antena
y va a un mínimo en la parte superior.
Una antena de látigo sobre un plano de tierra es similar en muchos aspectos a un
cable coaxial cónica donde el conductor central sigue siendo el mismo diámetro
a lo largo de su longitud, pero con un conductor de diámetro creciente exterior.
La inductancia por unidad de longitud de dicho cable se aumentar a lo largo de la
línea, mientras que la capacitancia por unidad longitud disminuiría.
Se representa la antena
por una serie de circuitos
LC en la que C1 es mayor
que C2,
que es mayor que C3, y así
sucesivamente. L1 es
menor que L2,
que es menos de éxito
inductancias.

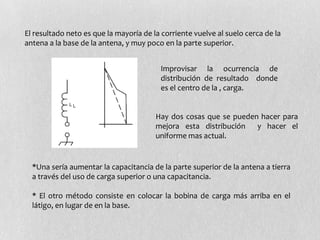

17. El resultado neto es que la mayoría de la corriente vuelve al suelo cerca de la
antena a la base de la antena, y muy poco en la parte superior.
Improvisar la ocurrencia de
distribución de resultado donde
es el centro de la , carga.
Hay dos cosas que se pueden hacer para
mejora esta distribución y hacer el
uniforme mas actual.
*Una sería aumentar la capacitancia de la parte superior de la antena a tierra
a través del uso de carga superior o una capacitancia.
* El otro método consiste en colocar la bobina de carga más arriba en el
látigo, en lugar de en la base.

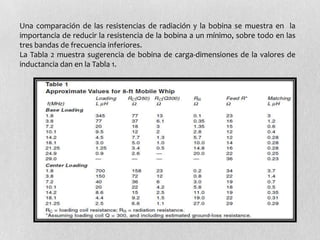

18. Una comparación de las resistencias de radiación y la bobina se muestra en la
importancia de reducir la resistencia de la bobina a un mínimo, sobre todo en las
tres bandas de frecuencia inferiores.
La Tabla 2 muestra sugerencia de bobina de carga-dimensiones de la valores de
inductancia dan en la Tabla 1.
19.

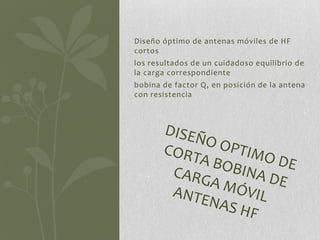

20. Diseño óptimo de antenas móviles de HF
cortos
los resultados de un cuidadoso equilibrio de
la carga correspondiente
bobina de factor Q, en posición de la antena
con resistencia

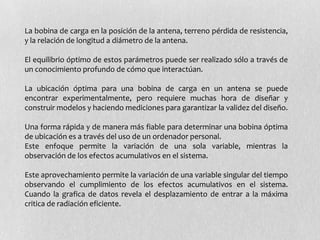

21. La bobina de carga en la posición de la antena, terreno pérdida de resistencia,
y la relación de longitud a diámetro de la antena.
El equilibrio óptimo de estos parámetros puede ser realizado sólo a través de
un conocimiento profundo de cómo que interactúan.
La ubicación óptima para una bobina de carga en un antena se puede
encontrar experimentalmente, pero requiere muchas hora de diseñar y
construir modelos y haciendo mediciones para garantizar la validez del diseño.
Una forma rápida y de manera más fiable para determinar una bobina óptima
de ubicación es a través del uso de un ordenador personal.
Este enfoque permite la variación de una sola variable, mientras la
observación de los efectos acumulativos en el sistema.
Este aprovechamiento permite la variación de una variable singular del tiempo
observando el cumplimiento de los efectos acumulativos en el sistema.
Cuando la grafica de datos revela el desplazamiento de entrar a la máxima
critica de radiación eficiente.

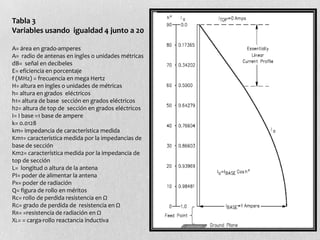

22. Tabla 3
Variables usando igualdad 4 junto a 20
A= área en grado-amperes
A= radio de antenas en ingles o unidades métricas
dB= señal en decibeles
E= eficiencia en porcentaje
f (MHz) = frecuencia en mega Hertz
H= altura en ingles o unidades de métricas
h= altura en grados eléctricos
h1= altura de base sección en grados eléctricos
h2= altura de top de sección en grados eléctricos
I= I base =1 base de ampere
k= 0.0128
km= impedancia de característica medida
Km1= característica medida por la impedancias de
base de sección
Km2= característica medida por la impedancia de
top de sección
L= longitud o altura de la antena
PI= poder de alimentar la antena
PR= poder de radiación
Q= figura de rollo en méritos
Rc= rollo de perdida resistencia en Ω
RG= grado de perdida de resistencia en Ω
RR= =resistencia de radiación en Ω
XL= = carga-rollo reactancia inductiva

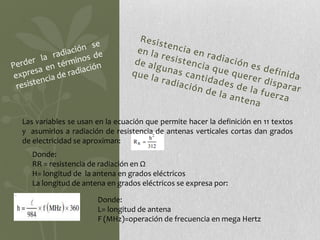

24. Las variables se usan en la ecuación que permite hacer la definición en 11 textos
y asumirlos a radiación de resistencia de antenas verticales cortas dan grados
de electricidad se aproximan:
Donde:
RR = resistencia de radiación en Ω
H= longitud de la antena en grados eléctricos
La longitud de antena en grados eléctricos se expresa por:
Donde:
L= longitud de antena
F (MHz)=operación de frecuencia en mega Hertz
25.

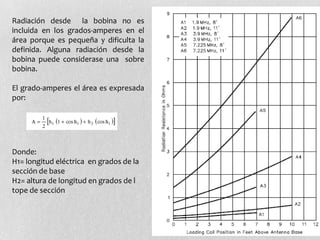

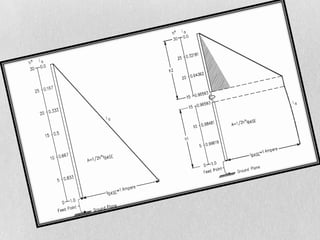

26. Radiación desde la bobina no es
incluida en los grados-amperes en el
área porque es pequeña y dificulta la
definida. Alguna radiación desde la
bobina puede considerase una sobre
bobina.
El grado-amperes el área es expresada
por:
Donde:
H1= longitud eléctrica en grados de la
sección de base
H2= altura de longitud en grados de l
tope de sección

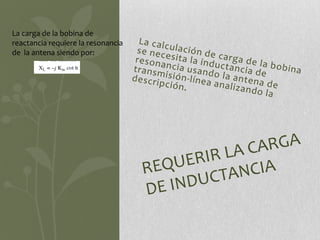

27. La carga de la bobina de
reactancia requiere la resonancia
de la antena siendo por:
