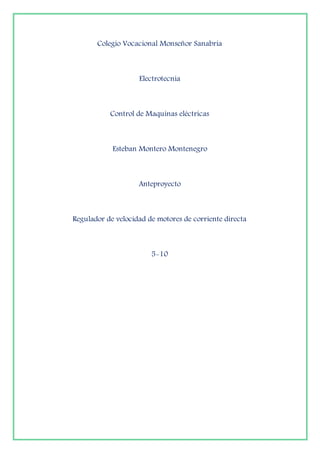

1. Colegio Vocacional Monseñor Sanabria
Electrotecnia
Control de Maquinas eléctricas
Esteban Montero Montenegro
Anteproyecto
Regulador de velocidad de motores de corriente directa
5-10

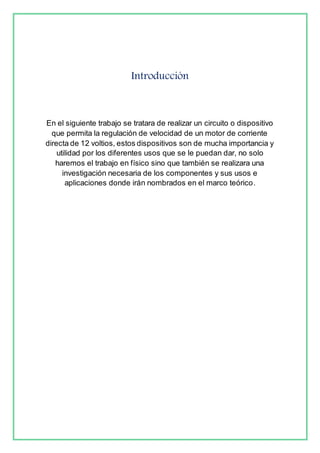

2. Introducción
En el siguiente trabajo se tratara de realizar un circuito o dispositivo
que permita la regulación de velocidad de un motor de corriente
directa de 12 voltios, estos dispositivos son de mucha importancia y
utilidad por los diferentes usos que se le puedan dar, no solo
haremos el trabajo en físico sino que también se realizara una
investigación necesaria de los componentes y sus usos e
aplicaciones donde irán nombrados en el marco teórico.

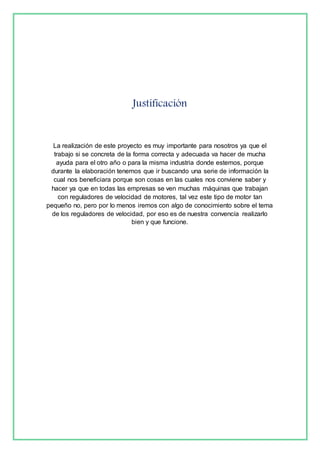

3. Justificación
La realización de este proyecto es muy importante para nosotros ya que el
trabajo si se concreta de la forma correcta y adecuada va hacer de mucha
ayuda para el otro año o para la misma industria donde estemos, porque
durante la elaboración tenemos que ir buscando una serie de información la
cual nos beneficiara porque son cosas en las cuales nos conviene saber y
hacer ya que en todas las empresas se ven muchas máquinas que trabajan
con reguladores de velocidad de motores, tal vez este tipo de motor tan
pequeño no, pero por lo menos iremos con algo de conocimiento sobre el tema
de los reguladores de velocidad, por eso es de nuestra convencía realizarlo
bien y que funcione.

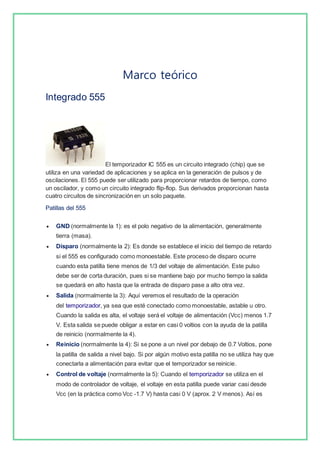

4. Marco teórico
Integrado 555
El temporizador IC 555 es un circuito integrado (chip) que se
utiliza en una variedad de aplicaciones y se aplica en la generación de pulsos y de
oscilaciones. El 555 puede ser utilizado para proporcionar retardos de tiempo, como
un oscilador, y como un circuito integrado flip-flop. Sus derivados proporcionan hasta
cuatro circuitos de sincronización en un solo paquete.
Patillas del 555
 GND (normalmente la 1): es el polo negativo de la alimentación, generalmente
tierra (masa).
 Disparo (normalmente la 2): Es donde se establece el inicio del tiempo de retardo
si el 555 es configurado como monoestable. Este proceso de disparo ocurre
cuando esta patilla tiene menos de 1/3 del voltaje de alimentación. Este pulso
debe ser de corta duración, pues si se mantiene bajo por mucho tiempo la salida
se quedará en alto hasta que la entrada de disparo pase a alto otra vez.
 Salida (normalmente la 3): Aquí veremos el resultado de la operación
del temporizador, ya sea que esté conectado como monoestable, astable u otro.
Cuando la salida es alta, el voltaje será el voltaje de alimentación (Vcc) menos 1.7
V. Esta salida se puede obligar a estar en casi 0 voltios con la ayuda de la patilla
de reinicio (normalmente la 4).
 Reinicio (normalmente la 4): Si se pone a un nivel por debajo de 0.7 Voltios, pone
la patilla de salida a nivel bajo. Si por algún motivo esta patilla no se utiliza hay que
conectarla a alimentación para evitar que el temporizador se reinicie.
 Control de voltaje (normalmente la 5): Cuando el temporizador se utiliza en el
modo de controlador de voltaje, el voltaje en esta patilla puede variar casi desde
Vcc (en la práctica como Vcc -1.7 V) hasta casi 0 V (aprox. 2 V menos). Así es

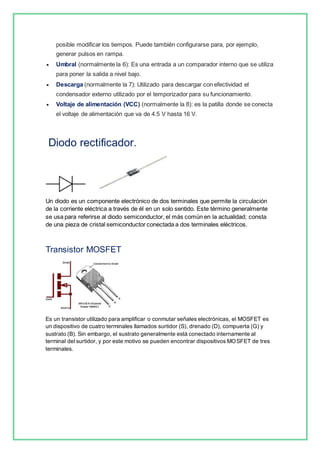

5. posible modificar los tiempos. Puede también configurarse para, por ejemplo,
generar pulsos en rampa.
 Umbral (normalmente la 6): Es una entrada a un comparador interno que se utiliza
para poner la salida a nivel bajo.
 Descarga (normalmente la 7): Utilizado para descargar con efectividad el
condensador externo utilizado por el temporizador para su funcionamiento.
 Voltaje de alimentación (VCC) (normalmente la 8): es la patilla donde se conecta
el voltaje de alimentación que va de 4.5 V hasta 16 V.
Diodo rectificador.
Un diodo es un componente electrónico de dos terminales que permite la circulación
de la corriente eléctrica a través de él en un solo sentido. Este término generalmente
se usa para referirse al diodo semiconductor, el más común en la actualidad; consta
de una pieza de cristal semiconductor conectada a dos terminales eléctricos.
Transistor MOSFET
Es un transistor utilizado para amplificar o conmutar señales electrónicas, el MOSFET es
un dispositivo de cuatro terminales llamados surtidor (S), drenado (D), compuerta (G) y
sustrato (B). Sin embargo, el sustrato generalmente está conectado internamente al
terminal del surtidor, y por este motivo se pueden encontrar dispositivos MOSFET de tres
terminales.

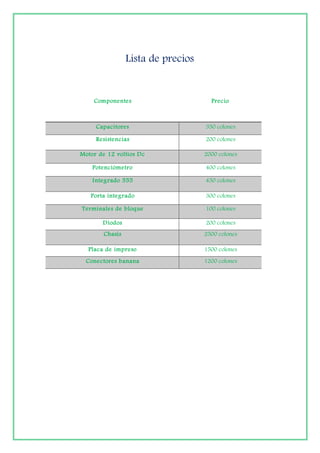

6. Lista de precios
Componentes Precio
Capacitores 350 colones
Resistencias 200 colones
Motor de 12 voltios Dc 2000 colones
Potenciómetro 400 colones
Integrado 555 450 colones
Porta integrado 300 colones
Terminales de bloque 100 colones
Diodos 200 colones
Chasis 2500 colones
Placa de impreso 1500 colones
Conectores banana 1200 colones
