1. Aplicaciones LM’S
Integrantes:
Jannelys Sánchez C.I.22.271.458
Luis Torres C.I.25.138.740
Vidal Escalona C.I. 19.779.042
Luis Querales C.I.18.881.769

2. Vúmetro de 8 Leds con el Amplificador Operacional LM324
• ¿Qué es un Vúmetro?
• El vúmetro es un dispositivo
indicador en equipos de audio para
mostrar el nivel de señal en
unidades de volumen, también es
llamado indicador del volumen.

3. Indicador de temperatura con el circuito integrado LM324
 – Un LED verde, que indica que la
temperatura está en el nivel deseable
 – Dos Leds de color amarillo, que indican
que la temperatura es mayor a lo normal,
pero hay que tener cuidado.
 – Un LED de color rojo que avisa que la
temperatura está muy alta y hay que actuar.

4. Aplicaciones del amplificador operacional LM324
Su puede usar para aplicaciones tales como: bloque de ganancia en DC,
amplificadores o en cualquier circuito con amplificadores operacionales.
Los cuales son mas sencillos de implementar utilizando alimentación
simple.

5. El amplificador no inversor quedara de la siguiente forma:
La resistencia de 1M es necesaria para limitar la corriente de la
alimentación sobre la entrada positiva (+)
Este tipo de amplificadores deben llevar condensadores de
desacoplo en la entrada y la salida para evitar el paso de
corriente continua en las etapas anteriores y posteriores

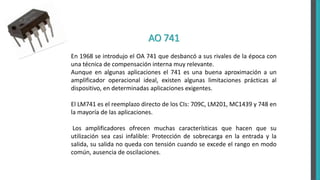

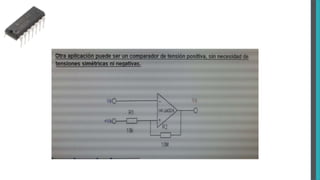

9. AO 741
En 1968 se introdujo el OA 741 que desbancó a sus rivales de la época con
una técnica de compensación interna muy relevante.
Aunque en algunas aplicaciones el 741 es una buena aproximación a un
amplificador operacional ideal, existen algunas limitaciones prácticas al
dispositivo, en determinadas aplicaciones exigentes.
El LM741 es el reemplazo directo de los CIs: 709C, LM201, MC1439 y 748 en
la mayoría de las aplicaciones.
Los amplificadores ofrecen muchas características que hacen que su
utilización sea casi infalible: Protección de sobrecarga en la entrada y la
salida, su salida no queda con tensión cuando se excede el rango en modo
común, ausencia de oscilaciones.

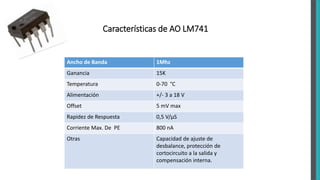

10. Características de AO LM741
Ancho de Banda 1Mhz
Ganancia 15K
Temperatura 0-70 °C
Alimentación +/- 3 a 18 V
Offset 5 mV max
Rapidez de Respuesta 0,5 V/µS
Corriente Max. De PE 800 nA
Otras Capacidad de ajuste de
desbalance, protección de
cortocircuito a la salida y
compensación interna.

11. Aplicaciones
Integrador Simple
Diferenciador Simple
Amplificador de bajo ruido y baja frecuencia
Amplificador de potencia de alta velocidad de
respuesta
Operaciones aritméticas analógicas
Seguidor de voltaje
Amplificador recortador
Amplificador inversor/no inversor

12. Sumador de Voltajes
Diseñe un AO Sumador que cumpla lo siguiente
Se escoge Rf 3 KΩ y se calculan las resistencias de cada entrada

13. El paralelo Rp de las tres resistencias de entrada es de 4736 Ohm
Ahora calculemos Rx

14. V1=0,3V
V2=0,5V
V3=0,2V
Vout=(0,33*0.3V)+0(,1*0,5V)+(0,2*0,2V)=0,189V

15. LM741
Una aplicación analógica es el
Altavoz
Mezclador de audio
𝑉𝑜 = −
𝑅𝑓
𝑅1
𝑉1 +
𝑅𝑓
𝑅2
𝑉2 +
𝑅𝑓
𝑅3
𝑉3
El lm741 se diseño para una amplia
gama de aplicaciones analógicas como
corriente y voltaje que varían suave y
continuamente
Diagrama del mezclador

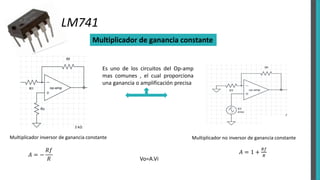

16. LM741
Multiplicador de ganancia constante
Multiplicador inversor de ganancia constante
𝐴 = −
𝑅𝑓
𝑅
Multiplicador no inversor de ganancia constante
𝐴 = 1 +
𝑅𝑓
𝑅
Vo=A.Vi
Es uno de los circuitos del Op-amp
mas comunes , el cual proporciona
una ganancia o amplificación precisa

17. Los amplificadores los podemos encontrar en:
