INSTALACIÓN NEUMATICA
- 1. servicio nacional de adiestramiento industrial CIRCUITO NEUMATICO MANDO NEUMATICO MANUAL INDIRECT0 SECUENCIA: A+ A- CONDICION INICIAL: a0
- 2. servicio nacional de adiestramiento industrial MANDO NEUMATICO CON RETORNO AUTOMATICO SECUENCIA: A+ A- CONDICION INICIAL: a0 MANDO NEUMATICO CICLO CONTINUO SECUENCIA: A+ A- CONDICION INICIAL: a0

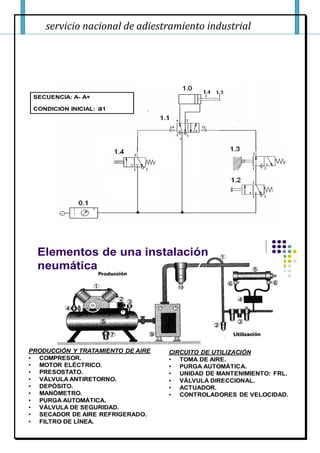

- 3. servicio nacional de adiestramiento industrial SECUENCIA: A- A+ CONDICION INICIAL: a1 Elementos de una instalación neumática PRODUCCIÓN Y TRATAMIENTO DE AIRE • COMPRESOR. • MOTOR ELÉCTRICO. • PRESOSTATO. • VÁLVULA ANTIRETORNO. • DEPÓSITO. • MANÓMETRO. • PURGA AUTOMÁTICA. • VÁLVULA DE SEGURIDAD. • SECADOR DE AIRE REFRIGERADO. • FILTRO DE LÍNEA. CIRCUITO DE UTILIZACIÓN • TOMA DE AIRE. • PURGA AUTOMÁTICA. • UNIDAD DE MANTENIMIENTO: FRL. • VÁLVULA DIRECCIONAL. • ACTUADOR. • CONTROLADORES DE VELOCIDAD.
- 4. servicio nacional de adiestramiento industrial DIAGRAMA DE SECUENCIA A+ B-A-B+ S0 a0b1a1 b0 SECUENCIA : A+ B+ A- B- CONDICION INICIAL: a0 b0 CIRCUITO NEUMATICO SECUENCIAL SIMPLE (1) SECUENCIA : A+ B+ A- B- CONDICION INICIAL: a0 b0

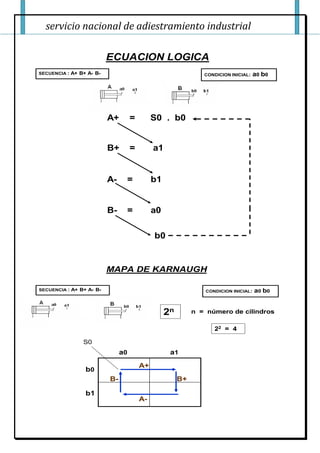

- 5. servicio nacional de adiestramiento industrial ECUACION LOGICA A+ = S0 . b0 B+ = a1 A- = b1 B- = a0 SECUENCIA : A+ B+ A- B- CONDICION INICIAL: a0 b0 b0 MAPA DE KARNAUGH SECUENCIA : A+ B+ A- B- CONDICION INICIAL: a0 b0 S0 a0 a1 b0 b1 A+ B+ A- B- 2n n = número de cilindros 22 = 4
- 6. servicio nacional de adiestramiento industrial DIAGRAMA ESPACIO - FASE SECUENCIA : A+ B+ A- B- CONDICION INICIAL: a0 b0 A 1 2 3 4 5=1 B 1 2 3 4 5=1 0 1 0 1 DIAGRAMA ESPACIO – FASE CON LINEAS DE SEÑALES SECUENCIA : A+ B+ A- B- CONDICION INICIAL: a0 b0 A 1 2 3 4 5=1 B 1 2 3 4 5=1 0 1 0 1 S0 a1 b1 a0 b0
- 7. servicio nacional de adiestramiento industrial DIAGRAMA DE FUNCIONES SECUENCIA : A+ B+ A- B- CONDICION INICIAL: a0 b0 a1 1 2 3 4 5=1 b1 a0 b0 CIRCUITO NEUMATICO
- 8. servicio nacional de adiestramiento industrial CIRCUITO NEUMATICO SECUENCIAL SIMPLE (2) SECUENCIA : A- B- A+ B+ CONDICION INICIAL: a1 b1 DIAGRAMA DE SECUENCIA A- B+A+B- S0 a1b0a0 b1 SECUENCIA : A- B- A+ B+ CONDICION INICIAL: a1 b1
- 9. servicio nacional de adiestramiento industrial ECUACION LOGICA A- = S0 . b1 B- = a0 A+ = b0 B+ = a1 SECUENCIA : A+ B+ A- B- CONDICION INICIAL: a1 b1 b1 MAPA DE KARNAUGH SECUENCIA : A- B- A+ B+ CONDICION INICIAL: a1 b1 S0 a1 a0 b1 b0 A- B- A+ B+ 2n n = número de cilindros 22 = 4
- 10. servicio nacional de adiestramiento industrial DIAGRAMA ESPACIO - FASE SECUENCIA : A- B- A+ B+ CONDICION INICIAL: a1 b1 A 1 2 3 4 5=1 B 1 2 3 4 5=1 0 1 0 1 DIAGRAMA ESPACIO – FASE CON LINEAS DE SEÑALES SECUENCIA : A- B- A+ B+ CONDICION INICIAL: a1 b1 A 1 2 3 4 5=1 B 1 2 3 4 5=1 0 1 0 1 S0 a1 b1 a0 b0
- 11. servicio nacional de adiestramiento industrial DIAGRAMA DE FUNCIONES SECUENCIA : A- B- A+ B+ CONDICION INICIAL: a1 b1 a1 1 2 3 4 5=1 b1 a0 b0 CIRCUITO NEUMATICO
- 12. servicio nacional de adiestramiento industrial CIRCUITO NEUMATICO SECUENCIAL SIMPLE (3) SECUENCIA : A+ B- A- B+ CONDICION INICIAL: a0 b1 MATERIALES -02 cilindros de doble efecto -01 válvula 3/2 con pulsador -04 válvulas 3/2 con rodillo -02 válvula 5/2 pilotaje -01 unidad de mantenimiento
- 13. servicio nacional de adiestramiento industrial DIAGRAMA DE SECUENCIA A+ B+A-B- S0 a0b0a1 b1 SECUENCIA : A+ B- A- B+ CONDICION INICIAL: a0 b1 ECUACION LOGICA A+ = S0 . b1 B- = a1 A- = b0 B+ = a0 b1 SECUENCIA : A+ B- A- B+ CONDICION INICIAL: a0 b1
- 14. servicio nacional de adiestramiento industrial MAPA DE KARNAUGH S0 a0 a1 b1 b0 A+ B- A- B+ 2n n = número de cilindros 22 = 4 SECUENCIA : A+ B- A- B+ CONDICION INICIAL: a0 b1 DIAGRAMA ESPACIO - FASE A 1 2 3 4 5=1 B 1 2 3 4 5=1 0 1 0 1 SECUENCIA : A+ B- A- B+ CONDICION INICIAL: a0 b1
- 15. servicio nacional de adiestramiento industrial DIAGRAMA ESPACIO – FASE CON LINEAS DE SEÑALES A 1 2 3 4 5=1 B 1 2 3 4 5=1 0 1 0 1 S0 a0 b1 a1 b0 SECUENCIA : A+ B- A- B+ CONDICION INICIAL: a0 b1 DIAGRAMA DE FUNCIONES a1 1 2 3 4 5=1 b1 a0 b0 SECUENCIA : A+ B- A- B+ CONDICION INICIAL: a0 b1
- 16. servicio nacional de adiestramiento industrial CIRCUITO NEUMATICO
- 17. servicio nacional de adiestramiento industrial CIRCUITO NEUMATICO SECUENCIAL SIMPLE (4) SECUENCIA : A- B+ A+ B- CONDICION INICIAL: a1 b0 MATERIALES -02 cilindros de doble efecto -01 válvula 3/2 con pulsador -04 válvulas 3/2 con rodillo -02 válvula 5/2 pilotaje -01 unidad de mantenimiento
- 18. servicio nacional de adiestramiento industrial DIAGRAMA DE SECUENCIA A- B-A+B+ SECUENCIA : A- B+ A+ B- CONDICION INICIAL: a1 b0 S0 a1 b0a0 b1 ECUACION LOGICA SECUENCIA : A- B+ A+ B- CONDICION INICIAL: a1 b0 A- = S0 . b1 B+ = a1 A+ = b0 B- = a0 b1
- 19. servicio nacional de adiestramiento industrial MAPA DE KARNAUGH S0 a1 a0 b0 b1 2n n = número de cilindros 2 = 4 SECUENCIA : A- B+ A+ B- CONDICION INICIAL: a1 b0 DIAGRAMA ESPACIO - FASE A 1 2 3 4 5=1 B 1 2 3 4 5=1 0 1 0 1 SECUENCIA : A- B+ A+ B- CONDICION INICIAL: a1 b0
- 20. servicio nacional de adiestramiento industrial DIAGRAMA ESPACIO – FASE CON LINEAS DE SEÑALES A 1 2 3 4 5=1 B 1 2 3 4 5=1 0 1 0 1 S0 a1 b1 a0 b0 SECUENCIA : A- B+ A+ B- CONDICION INICIAL: a1 b0 DIAGRAMA DE FUNCIONES a1 1 2 3 4 5=1 b1 a0 b0 SECUENCIA : A- B+ A+ B- CONDICION INICIAL: a1 b0
- 21. servicio nacional de adiestramiento industrial CIRCUITO NEUMATICO Compresores alternativos Compresor de pistón de una etapa Compresor de pistón de dos etapas Compresor de diafragma
- 22. servicio nacional de adiestramiento industrial DIAGRAMA DE SECUENCIA SIMPLE A+ A-C+B+ S0 c1b1a1 a0 SECUENCIA : A+ B+ C+ A-B-C- CONDICION INICIAL: a0 b0 C0 C-B- b0 c0 8 Compresores rotativos COMPRESOR DE PALETAS COMPRESOR DE TORNILLO TURBO COMPRESOR RADIAL
- 23. servicio nacional de adiestramiento industrial ECUACION LOGICA A+ = S0 . c0 B+ = a1 C+ = b1 A- = c1 c0 B- = a0 C- = b0 SECUENCIA : A+ B+ C+ A-B-C- CONDICION INICIAL: a0 b0 C0 MAPA DE KARNAUGH S0 a0 a1 b0 b1 2n 3 = número de cilindros 23 = 8 SECUENCIA : A+ B+ C+ A-B-C- CONDICION INICIAL: a0 b0 C0 c0 c1 c0 A+ B+ C+A- B- C-
- 24. servicio nacional de adiestramiento industrial DIAGRAMA ESPACIO - FASE A 1 2 3 4 7=1 0 1 SECUENCIA : A+ B+ C+ A-B-C- CONDICION INICIAL: a0 b0 C0 A+ B+ C+ A- C-B-5 6 B 1 2 3 4 7=1 0 1 6 C 1 2 3 4 7=1 0 1 5 6 5 A 1 2 3 4 7=1 0 1 SECUENCIA : A+ B+ C+ A-B-C- CONDICION INICIAL: a0 b0 C0 A+ B+ C+ A- C-B-5 6 B 1 2 3 4 7=1 0 1 6 C 1 2 3 4 7=1 0 1 5 6 5 s0 a1 b1 c1 a0 b0 c0 DIAGRAMA ESPACIO – FASE CON LINEAS DE SEÑALES
- 25. servicio nacional de adiestramiento industrial DIAGRAMA DE SECUENCIA SIMPLE A+ D+C+B+ S0 c1b1a1 a0 SECUENCIA : A+ B+ C+D+ A-B-C-D- CONDICION INICIAL: a0 b0 C0 DO C-B- b0 c0 A- D- d1 d0 CIRCUITO NEUMATICO
- 26. servicio nacional de adiestramiento industrial ECUACION LOGICA SECUENCIA : A+ B+ C+D+ A-B-C-D- CONDICION INICIAL: a0 b0 C0 DO MAPA DE KARNAUGH 2n 4 = número de cilindros 24 = 16 a0 a0 a1 a1 b0 b0 b1 b1 d0 d1 d1 d0 c0 c1 c1 c0 A+ B+ C+ D+ A- B- C-D- SECUENCIA : A+ B+ C+D+ A-B-C-D- CONDICION INICIAL: a0 b0 C0 DO
- 27. servicio nacional de adiestramiento industrial DIAGRAMA ESPACIO - FASE A 1 2 3 4 10=1 0 1 A+ B+ C+ A- C-B-5 6D+ 7 9 D- B 1 2 3 4 10=1 0 1 5 6 7 9 C 1 2 3 4 10=1 0 1 5 6 7 9 D 1 2 3 4 10=1 0 1 5 6 7 9 DIAGRAMA ESPACIO – FASE CON SEÑALES 1 2 3 4 10=1 0 1 5 6 7 9 1 2 3 4 10=1 0 1 5 6 7 9 1 2 3 4 10=1 0 1 5 6 7 9 1 2 3 4 10=1 0 1 5 6 7 9 a1 a0 c1 d1 b1 b0 c0 d0 s0
- 28. servicio nacional de adiestramiento industrial circuito neumático CIRCUITO NEUMATICO
