1. TALLER DE
ARDUINO I
Ica 30 de Abril - 2015

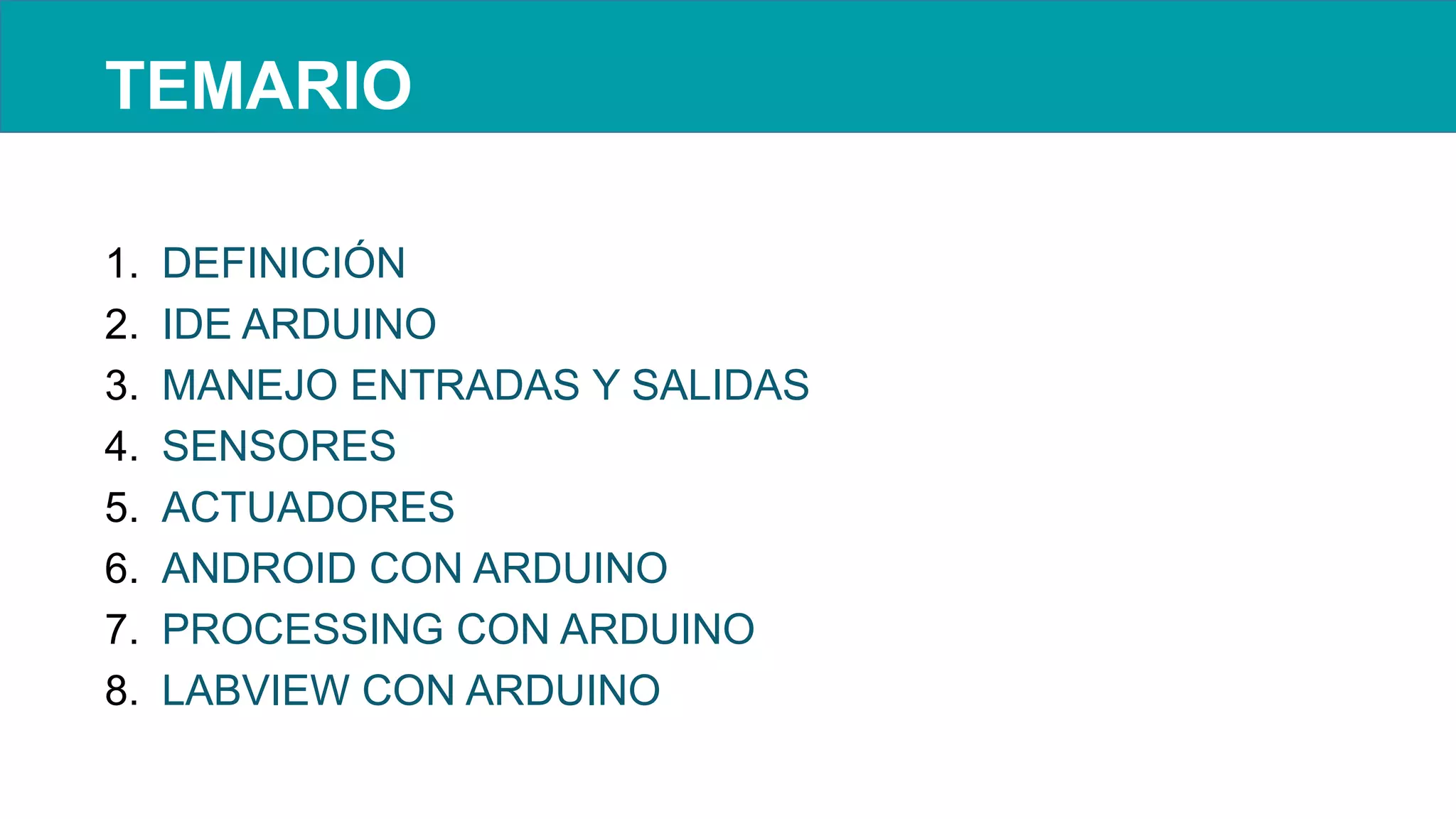

2. TEMARIO
1. DEFINICIÓN
2. IDE ARDUINO
3. MANEJO ENTRADAS Y SALIDAS
4. SENSORES
5. ACTUADORES
6. ANDROID CON ARDUINO
7. PROCESSING CON ARDUINO
8. LABVIEW CON ARDUINO

3. DEFINICIÓN
1. ¿QUE ES ARDUINO ?
• Arduino es una plataforma electrónica que contiene como
microcontroladores integrados ATMEL AVR y usa como
lenguaje de programación Processing/Wiring.
• Arduino nació en Italia el 2005 como un proyecto Open
Hardware, sus co-fundadores fueron: Massimo Banzi y David
Cuartielles.
• Massimo Banzi fue profesor del instituto IVREA.
Massimo David

4. DEFINICIÓN
• Aplicaciones:
• Arduino fue creado con el objetivo de ser una plataforma
económica y fácil de usar por cualquier persona con
conocimientos básicos de electrónico y software.
• Juegos de consola
• Robótica
• Impresoras 3D
• Instrumento musical
• Maletín con GPS
• Drones
• Domótica

5. DEFINICIÓN
• Aplicaciones:
http://makezine.com/2014/07/16/diy-google-glass/
Niño de 13 años fabrica sus propias “Google Glass “ con
arduino y una impresora 3D.
Construye tu celular con arduino, Autor David Mellis.
http://web.media.mit.edu/~mellis/cellphone/index.html

6. DEFINICIÓN
ARDUINO UNO R3
Placas mas usadas:
ARDUINO MEGA ARDUINO NANO
ARDUINO ETHERNET ARDUINO LEONARDO ARDUINO YUN

7. DEFINICIÓN
Shileds
ARDUINO WIFI SHIELD ARDUINO GSM SHIELD
ARDUINO ETHERNET SHIELD ARDUINO MOTOR SHIELD ARDUINO PROTO SHIELD

8. DEFINICIÓN
• Repositorio
Pagina web:
http://www.arduino.cc/
https://www.youtube.com/watch?v=-XY-gFt9mvQ
Documental en
Español

9. APRENDIENDO CON ARDUINO

10. IDE ARDUINO
1.Nombre del proyecto.
2.Verificar el programa.
3.Compilador y descarga del programa.
4.Nueva hoja
5.Abrir un proyecto o librería
6.Guarda proyecto.
7.Monitor serial.
8.Ficha del proyecto actual.
9.Declaración, cabecera.
10.Cuerpo del código
11.Lista de ficheros
12.Consola de errores y advertencias.
13.Número de pagina.
14.Nombre del puerto serial conectado.
7
1
2
5
6
4
3
8
9
10
12
14
11
13
Partes de la interfaz grafica - IDE
http://www.arduino.cc/en/Main/Software
Link Descarga libre

11. MANEJO ENTRADAS Y SALIDAS
Características ARDUINO UNO R3
Botón Reset
Conector USB tipo B
Regulador tensión 5VDC
Voltaje entrada de 7V a 20V
Limitador de corriente
del puerto USB > 500mA
Regulador tensión
3.3 VDC
Microcontrolador ATmega 328
Interface USB-COM
ATmega 16U2
Conexión ICSP para el ATmega
16U2
Led estado comunicación
serial
Conector para grabación ICSP
Para Atmega 328
Compara la tensión entrada y
elige la fuente conectada USB
o Jack
Led conectado a pin13

12. MANEJO ENTRADAS Y SALIDAS
• 3. MANEJO ENTRADAS Y SALIDAS
• El arduino UNO R3 tiene :
• Entradas / Salidas digitales : 14
• Entradas analógicas : 6
• Corriente I/O pines : 40 mA
Entrada Analógicas
I/O
Digitales
