Los estudiantes Henry Pilapanta y Andrés Martínez crearon un ordenador usando piezas como una placa base ASUS, una tarjeta gráfica Sapphire y un procesador Intel Core 2 Quad. Montaron las piezas en este orden: chasis, fuente de alimentación, placa base con procesador y memoria RAM, discos duros y unidad óptica, tarjeta gráfica y cables. Al final probaron que todos los componentes funcionaban correctamente.

1. CREAR UN ORDENADORimagenximagen=PCRealizado por: Henry Pilapanta y Andrés Martínez4º C

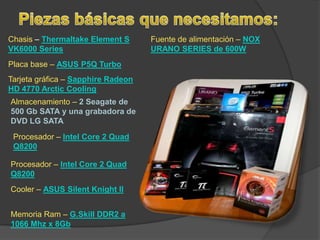

2. Piezas básicas que necesitamos: Chasis – ThermaltakeElement S VK6000 SeriesFuente de alimentación – NOX URANO SERIES de 600WPlaca base – ASUS P5Q TurboTarjeta gráfica – SapphireRadeon HD 4770 ArcticCoolingAlmacenamiento – 2 Seagate de 500 Gb SATA y una grabadora de DVD LG SATAProcesador – Intel Core 2 Quad Q8200Procesador – Intel Core 2 Quad Q8200Cooler – ASUS SilentKnight IIMemoria Ram – G.Skill DDR2 a 1066 Mhz x 8Gb

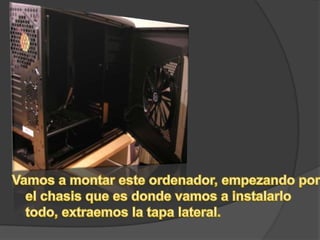

3. Vamos a montar este ordenador, empezando por el chasis que es donde vamos a instalarlo todo, extraemos la tapa lateral.

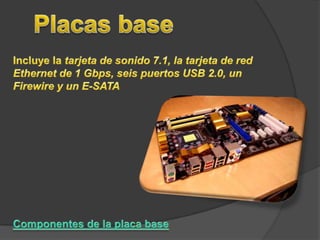

4. Placas base Incluye la tarjeta de sonido 7.1, la tarjeta de red Ethernet de 1 Gbps, seis puertos USB 2.0, un Firewire y un E-SATAComponentes de la placa base

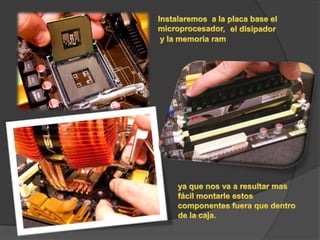

5. Instalaremos a la placa base el microprocesador,el disipador y la memoria ram ya que nos va a resultar mas fácil montarle estos componentes fuera que dentro de la caja.

6. Cada fuente de alimentación tiene una forma especial para instalarla, en este caso hemos usado un chasis ThermaltakeElement S VK6000 Series y esta necesita que saquemos unos tornillos …En la parte baja del chasis veremos una rejilla que actúa de protector para el polvo. Encajamos la fuente de alimentación y la atornillamos por la parte trasera

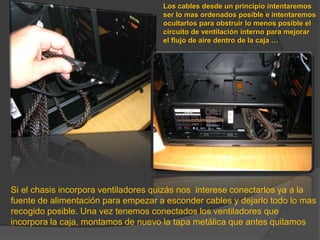

7. Los cables desde un principio intentaremos ser lo mas ordenados posible e intentaremos ocultarlos para obstruir lo menos posible el circuito de ventilación interno para mejorar el flujo de aire dentro de la caja …Si el chasis incorpora ventiladores quizás nos interese conectarlos ya a la fuente de alimentación para empezar a esconder cables y dejarlo todo lo mas recogido posible. Una vez tenemos conectados los ventiladores que incorpora la caja, montamos de nuevo la tapa metálica que antes quitamos

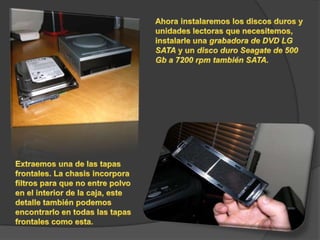

8. Ahora instalaremos los discos duros y unidades lectoras que necesitemos, instalarle una grabadora de DVD LG SATA y un disco duro Seagate de 500 Gb a 7200 rpm también SATA.Extraemos una de las tapas frontales. La chasis incorpora filtros para que no entre polvo en el interior de la caja, este detalle también podemos encontrarlo en todas las tapas frontales como esta.

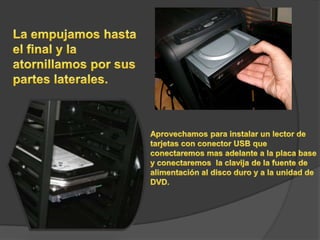

9. La empujamos hasta el final y la atornillamos por sus partes laterales.Aprovechamos para instalar un lector de tarjetas con conector USB que conectaremos mas adelante a la placa base y conectaremos la clavija de la fuente de alimentación al disco duro y a la unidad de DVD.

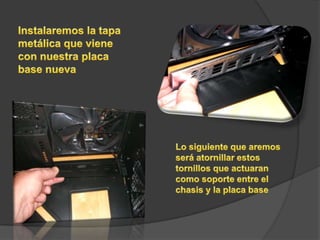

10. Instalaremos la tapa metálica que viene con nuestra placa base nueva Lo siguiente que aremos será atornillar estos tornillos que actuaran como soporte entre el chasis y la placa base

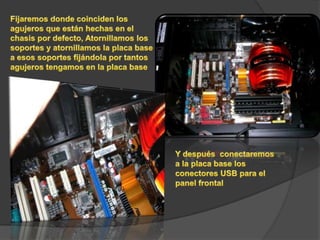

11. Fijaremos donde coinciden los agujeros que están hechas en el chasis por defecto, Atornillamos los soportes y atornillamos la placa base a esos soportes fijándola por tantos agujeros tengamos en la placa baseY después conectaremos a la placa base los conectores USB para el panel frontal

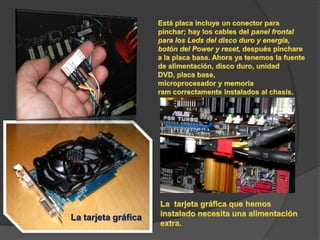

12. Está placa incluye un conector para pinchar; hay los cables del panel frontal para los Leds del disco duro y energía, botón del Power y reset, después pinchare a la placa base. Ahora ya tenemos la fuente de alimentación, disco duro, unidad DVD, placa base, microprocesador y memoria ram correctamente instalados al chasis.La tarjeta gráfica que hemos instalado necesita una alimentación extra.La tarjeta gráfica

13. Encajamos la tarjeta gráfica en su ranura y la atornillamos al chasis asegurándonos que quede bien conectada a la placa base y bien sujeta al chasis por su tornillo. conectar los cables de conexión SATA a la placa base para la unidad DVD, el disco duro y el ultimo negro lo incluimos para el conector E-SATA que lleva el panel frontal de la caja.

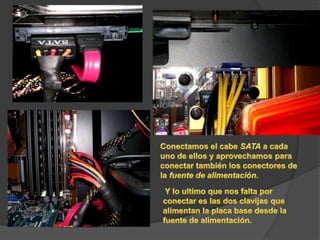

14. Conectamos el cabe SATA a cada uno de ellos y aprovechamos para conectar también los conectores de la fuente de alimentación. Y lo ultimo que nos falta por conectar es las dos clavijas que alimentan la placa base desde la fuente de alimentación.

15. Vamos a ver que tal funciona conectando el cable de corriente a la fuente de alimentación, pulsamos el botón del Power, De momento los Leds del panel frontal funcionan correctamente.Tenemos que tener en cuentas que cada una de las piezas encajan perfectamente en sus bahías y clavijas como debe ser.

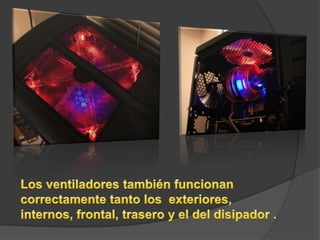

16. Los ventiladores también funcionan correctamente tanto los exteriores, internos, frontal, trasero y el del disipador .

17. FIN
