esta presentacion contiene informacion acerca de la interfaz IDE autoras: ariadna angelica arias morales marcela alejandra calderon rodriguez

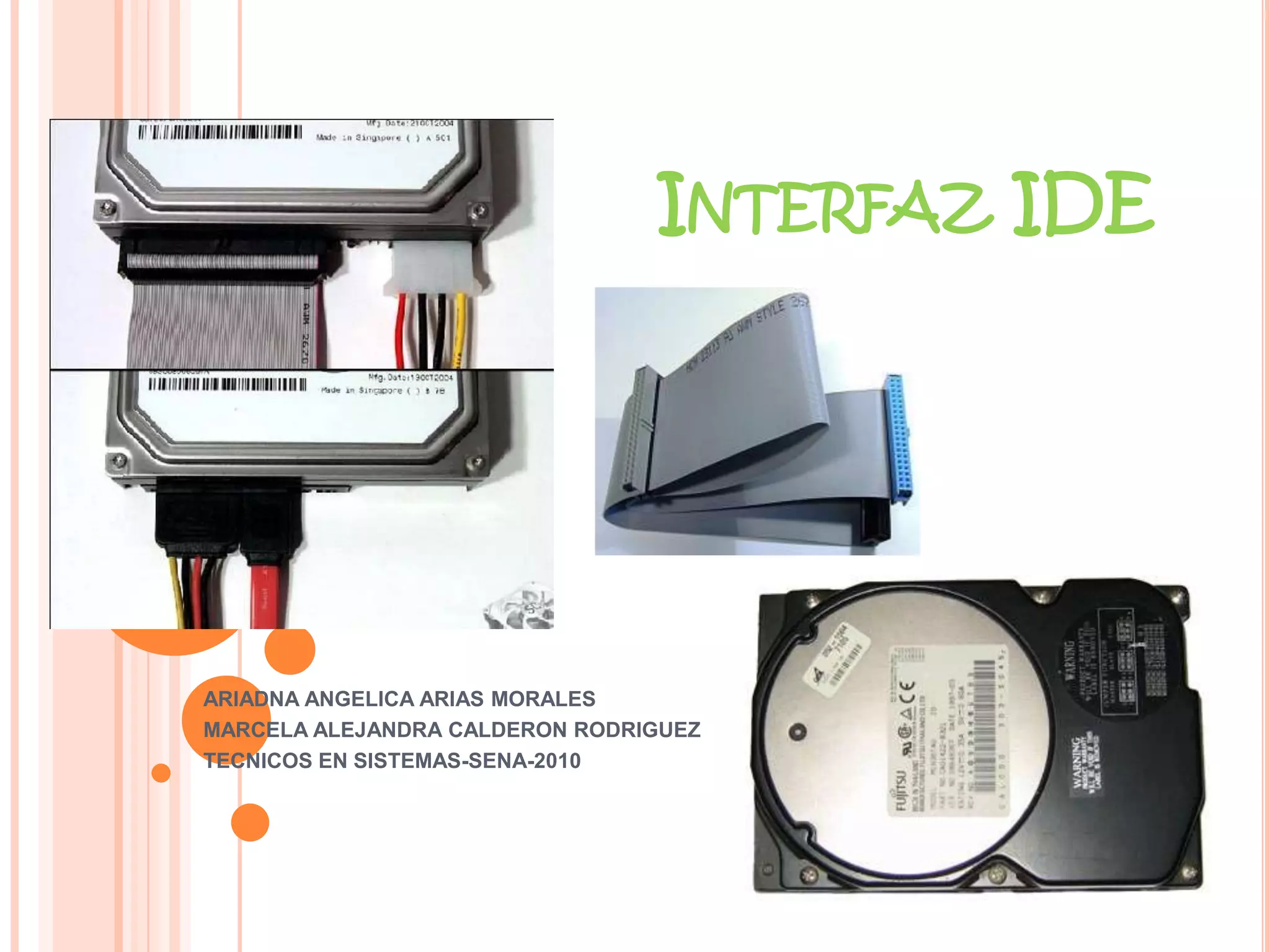

1. Interfaz IDE ARIADNA ANGELICA ARIAS MORALES MARCELA ALEJANDRA CALDERON RODRIGUEZ TECNICOS EN SISTEMAS-SENA-2010

2. Que es un interfaz!!! Las interfaces son un componente vital en cualquier placa base, ya que son las encargadas de transmitir los datos entre los distintos componentes y periféricos de nuestro sistema. Podemos encontrar varios tipos: la que comunica el procesador con el chipset (conocida como FSB o bus frontal), la que comunica el chipset y los distintos componentes de la placa base, etc.

3. Importante!!!! Aunque los periféricos estándares que incorpora un PC son apropiados para algunas aplicaciones, existen otras muchas en las que es necesario instalar nuevo hardware. Las ranuras de expansión (ISA o PCI) permiten conectar nuevos periféricos pero, lamentablemente, su número no es muy generoso. Esto constituye una limitación, ya que en muchas ocasiones es interesante instalar más dispositivos que los permitidos por dichas ranuras. Por ello, el PC ofrece otras vías de expansión, como son los puertos serie y paralelo. Estos puertos aumentan la capacidad de expansión, pero se caracterizan por su lentitud, lo cual los hace inapropiados para conectar ciertos tipos de dispositivos.

4. La interfaz IDE El término IDE (Integrated Drive Electronics) procede del año 1986, cuando las firmas CompaqCorporation, Western Digital y Control Data Corporationtrabajaban juntas en un proyecto común. Se trataba de integrar un chip controlador fabricado por Western Digital en una unidad de disco duro. En 1988, se formó un grupo industrial denominado CAM (Common Access Method), el cual desarrolló un estándar que cubría la integración de dispositivos controladores en unidades de almacenamiento, y su conexión al PC. Dicho estándar fue aprobado en 1991, bajo el nombre de ATA (AT Attachment). Aunque hoy en día se utiliza el término IDE para referirse a ATA es importante remarcar la diferencia que existe realmente entre ambos acrónimos. Mientras que IDE se refiere a las unidades de almacenamiento que integran el circuito controlador asociado, ATA hace referencia a la interfaz para interconectar los dispositivos IDE y el PC.

5. Ventajas de la interfaz IDE  la conexión al bus del sistema es realmente simple. Dicha conexión se suele realizar de forma directa, mediante conectores soldados sobre la placa base. Esto evita utilizar ranuras de expansión, dejándolas libres para otros dispositivos. el coste de producción de una placa base con conectores IDE es menor que el que implica disponer de una tarjeta controladora. reducción del número de cables necesarios, ya que la unión entre dispositivo y controlador ya viene implementada en el propio dispositivo Cable IDE

6. De interés!!! Cable tradicional IDE Disco duro IDE disco duro IDE

7. Conexiones de un disco duro IDE. De izquierda a derecha: conector para el cable IDE, jumpers y conector para la alimentación eléctrica Conectores IDE en la placa base

8. Conectores y cables ide Un cable IDE presenta tres conectores: uno de ellos se une a un conector IDE en la board, y los dos resultantes permiten conectar dos dispositivos IDE.

9. Que se puede conectar en la board? Unidades a conectar: Un disco duro y un lector de DVD. Lo que se debe hacer es conectar cada uno como maestro en un canal IDE. Unidades a conectar: Un disco duro, un lector de CD. La opción más recomendable para esta configuración es conectar el disco duro y el lector de CD juntos en el canal IDE primario (siempre el disco duro como maestro). Unidades a conectar: Dos discos duros, un lector de CD. En este caso lo ideal sería conectar las unidades tal como están en el apartado anterior y añadir el segundo disco duro como esclavo.

10. Configuración de jumpers Muchos dispositivos IDE soportan tres tipos de configuraciones: dispositivo simple, maestro o esclavo. Estos modos se suelen seleccionar mediante una pequeña serie de conmutadores o jumpers, que suelen aparecer en la parte trasera del dispositivo. El modo simple indica que la unidad está sola en el sistema, y por tanto responde a todos los comandos IDE recibidos. Cuando hay dos unidades en el mismo cable IDE, una se configura como maestro y la otra como esclavo. La unidad maestra responderá únicamente a los comandos IDE maestro, y la unidad esclava hará lo mismo con los comandos esclavo

11. GRACIAS!    
