El documento describe la arquitectura del primer PC de IBM lanzado en 1981. Incluía un procesador Intel 8088, memoria RAM de 64 KB expandible a 256 KB, una unidad de disquete de 160 KB y tarjetas gráficas monocromo y de dos colores. La arquitectura se basaba en buses ISA que conectaban los componentes clave como la CPU, memoria y periféricos a través de chips como el 8088, 8237 y 8255.

1. Grupo: Santiago Vásquez
Juan Pablo León

2. 
http://www.ibm.com/
Imagen 1 – Logo IBM

3. 

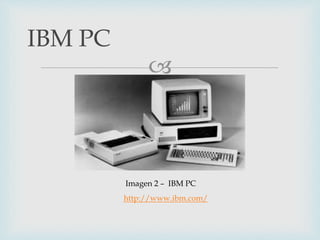

IBM PC
Imagen 2 – IBM PC
http://www.ibm.com/

4. 
 El primer PC de uso general modelo 5150 lanzado el
12 de agosto de 1981 bajo la dirección de Don
Estridge en Boca Raton, Florida.
 Utilizaba un procesador Intel 8088, tenia
una velocidad de 4,8 MHz.
 Poseía una unidad de disquete de 160 KB de
capacidad y una memoria Ram de 64 expandible a
256 KB.
IBM Personal Computer

5. 

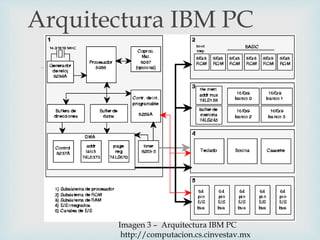

Arquitectura IBM PC
Imagen 3 – Arquitectura IBM PC
http://computacion.cs.cinvestav.mx

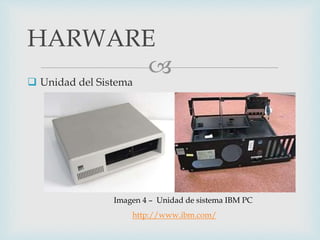

6.  Unidad del Sistema
HARWARE
Imagen 4 – Unidad de sistema IBM PC
http://www.ibm.com/

7. 
Mainboard
Imagen 5 – Mainboard IBM PC
http://www.ibm.com/

8. 
Teclado

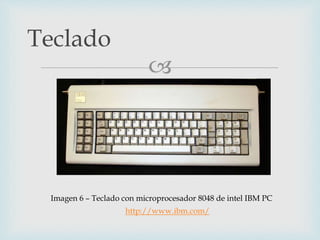

Imagen 6 – Teclado con microprocesador 8048 de intel IBM PC
http://www.ibm.com/

9. 
Tarjetas de Video
Imagen 7 – Monochrome Display Adapter
Monochrome Display Adapter: para texto con resolución (720x350)
Color Graphics Adapter: para texto y gráficos con resolución (640x200)
en dos colores.
http://www.ibm.com/

10. 
Unidad de Diskette
Imagen 8 – Unidad de diskette lectora de 180 KB y 360 KB formato fat32 IBM PC
http://www.ibm.com/

11. 
 Impresora de matriz de puntos de 9 pines, imprimía
a 80 caracteres por segundo. Su conexión era por
puerto paralelo, poseía juegos de caracteres.
Impresora
Imagen 9 – Impresora Modelo 5152 IBM PC
http://www.ibm.com/

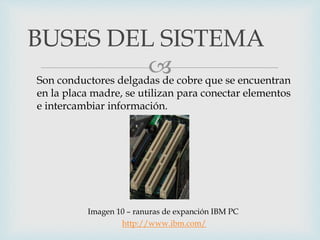

12. Son conductores delgadas de cobre que se encuentran
en la placa madre, se utilizan para conectar elementos
e intercambiar información.
BUSES DEL SISTEMA
Imagen 10 – ranuras de expanción IBM PC
http://www.ibm.com/

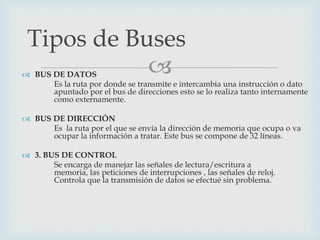

13.  BUS DE DATOS
Es la ruta por donde se transmite e intercambia una instrucción o dato
apuntado por el bus de direcciones esto se lo realiza tanto internamente
como externamente.
 BUS DE DIRECCIÓN
Es la ruta por el que se envía la dirección de memoria que ocupa o va
ocupar la información a tratar. Este bus se compone de 32 líneas.
 3. BUS DE CONTROL
Se encarga de manejar las señales de lectura/escritura a
memoria, las peticiones de interrupciones , las señales de reloj.
Controla que la transmisión de datos se efectué sin problema.
Tipos de Buses

14. 
 En la placa base de IBM PC las ranuras de expansión
fueron una ampliación de los buses dirección, datos
y control del procesador 8088.
 Tenía las 8 líneas del bus de datos y las 20 líneas del
bus de direcciones, junto con las líneas del bus de
control del CPU, y a estas líneas se les añadían líneas
IRQ para interrupciones, líneas para el DMA, líneas
de reloj, líneas de energía de +5, -5, +12 y -12 voltios
entre otras.
BUS ISA IBM PC

15. 

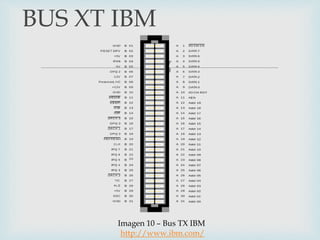

BUS XT IBM
Imagen 10 – Bus TX IBM
http://www.ibm.com/

16. 
MEMORIA ROM
 Su capacidad era de 8 KiB (1024 bytes). En el ROM del
BIOS se encontraba la implementación de las funciones
del BIOS.
 El Power On Self Test, que realizaba un diagnóstico de los
componentes del computador e iniciaba los chips del
sistema y al propio BIOS
 El Boot Strap Loader, que leía el sector de arranque de un
diskette y le pasaba el control para así iniciar la carga del
sistema operativo.
 El IBM PC ROM BASIC se ejecutaba en casa de existir un
error.
Tipos de Memoria

17. 

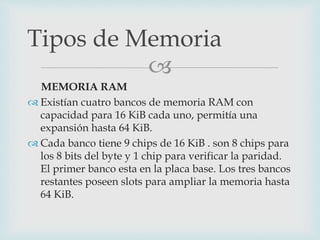

MEMORIA RAM
 Existían cuatro bancos de memoria RAM con
capacidad para 16 KiB cada uno, permitía una
expansión hasta 64 KiB.
 Cada banco tiene 9 chips de 16 KiB . son 8 chips para
los 8 bits del byte y 1 chip para verificar la paridad.
El primer banco esta en la placa base. Los tres bancos
restantes poseen slots para ampliar la memoria hasta
64 KiB.
Tipos de Memoria

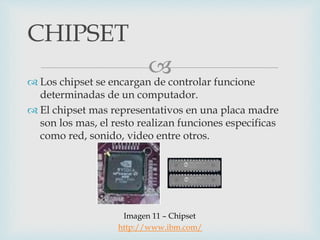

18.  Los chipset se encargan de controlar funcione
determinadas de un computador.
 El chipset mas representativos en una placa madre
son los mas, el resto realizan funciones especificas
como red, sonido, video entre otros.
CHIPSET
Imagen 11 – Chipset
http://www.ibm.com/

19. 

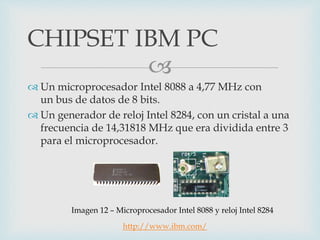

 Un microprocesador Intel 8088 a 4,77 MHz con
un bus de datos de 8 bits.
 Un generador de reloj Intel 8284, con un cristal a una
frecuencia de 14,31818 MHz que era dividida entre 3
para el microprocesador.
CHIPSET IBM PC
Imagen 12 – Microprocesador Intel 8088 y reloj Intel 8284
http://www.ibm.com/

20. 

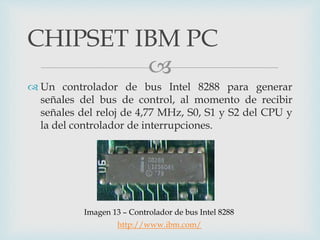

 Un controlador de bus Intel 8288 para generar
señales del bus de control, al momento de recibir
señales del reloj de 4,77 MHz, S0, S1 y S2 del CPU y
la del controlador de interrupciones.
CHIPSET IBM PC
Imagen 13 – Controlador de bus Intel 8288
http://www.ibm.com/

21. 

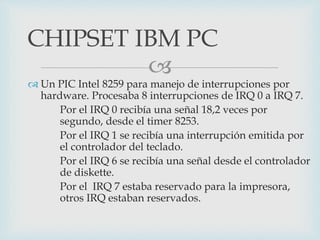

 Un PIC Intel 8259 para manejo de interrupciones por
hardware. Procesaba 8 interrupciones de IRQ 0 a IRQ 7.
Por el IRQ 0 recibía una señal 18,2 veces por
segundo, desde el timer 8253.
Por el IRQ 1 se recibía una interrupción emitida por
el controlador del teclado.
Por el IRQ 6 se recibía una señal desde el controlador
de diskette.
Por el IRQ 7 estaba reservado para la impresora,
otros IRQ estaban reservados.
CHIPSET IBM PC

22. 
 PIT Intel 8253. Poseia tres timers:
El timer 0 era usado para generar una señal 18,2
veces por segundo para disparar la interrupción
IRQ 0.
El timer 1 generaba una señal periódicamente para
que el controlador de DMA refrescara la memoria
RAM.
El timer 2 podía ser usado para generar tonos de
diferentes frecuencias para el altavoz de la placa
base, también eran usados para grabar datos y
programas en el grabador de cassettes
CHIPSET IBM PC

23. 

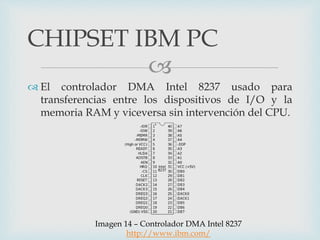

 El controlador DMA Intel 8237 usado para
transferencias entre los dispositivos de I/O y la
memoria RAM y viceversa sin intervención del CPU.
CHIPSET IBM PC
Imagen 14 – Controlador DMA Intel 8237
http://www.ibm.com/

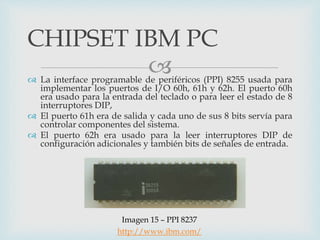

24.  La interface programable de periféricos (PPI) 8255 usada para
implementar los puertos de I/O 60h, 61h y 62h. El puerto 60h
era usado para la entrada del teclado o para leer el estado de 8
interruptores DIP,
 El puerto 61h era de salida y cada uno de sus 8 bits servía para
controlar componentes del sistema.
 El puerto 62h era usado para la leer interruptores DIP de
configuración adicionales y también bits de señales de entrada.
CHIPSET IBM PC
Imagen 15 – PPI 8237
http://www.ibm.com/

25. 
Preguntas?

26. 
