Este documento presenta las técnicas y consideraciones clave para la elaboración de artes finales de alta calidad para la producción gráfica. Explica la importancia de revisar las dimensiones, sangrado, imágenes, tipografías, color, formato de exportación y otros elementos para asegurar la correcta reproducción del diseño. También destaca la necesidad de comunicación con la imprenta para verificar especificaciones. El objetivo final es producir artes finales eficientes que permitan la impresión de productos gráficos de calidad.

1. TÉCNICAS DE
PRODUCCIÓN
GRÁFICA
Por: Mario Sánchez
DGR206 / CEUTEC SAN PEDRO SULA

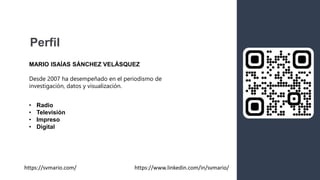

2. Perfil
MARIO ISAÍAS SÁNCHEZ VELÁSQUEZ
https://www.linkedin.com/in/svmario/
https://svmario.com/
Desde 2007 ha desempeñado en el periodismo de
investigación, datos y visualización.
• Radio
• Televisión
• Impreso
• Digital

3. Técnicas de Producción Gráfica es una asignatura
donde el estudiante desarrolla habilidades técnicas
para elaborar los diferentes tipos de originales para
pre prensa, impresión Offset, impresión serigráfica,
impresión flexográfica e impresión digital para la
producción de productos gráficos de calidad,
simultáneamente los estudiantes aprenderán a utilizar
programas para la edición y creación de gráficos
vectoriales entre otros.
Bienvenida al curso

4. TEMA TAREA PTS FORO PTS EXAMEN PTS
S1 12 oct Introducción ACT 1 4
S2
17 oct
19 oct
• El Arte Final
• El Original Mecánico
ACT 2 4 FORO 1 7
S3
24 oct
26 oct
• Duotono y tritonos
• Colores planos
ACT 3 4 PRUEBA 1 5
S4
31 oct
02 oct
• Artes finales para serigrafía
• Los semitonos
ACT 4 4
S5
07 nov
09 nov
SEMANA DE EXAMENES ACT 5 4 EXAMEN 20
S6
14 nov
16 nov
• El Offset y requerimientos para artes
finales
• El Full Color
ACT 6 4 FORO 2 7
S7
21 nov
23 nov
• La separación de colores o tintas
especiales
• Pantone
ACT 7 4
S8
28 nov
30 nov
• Artes finales con estampados,
embozados y troqueles
• Evaluación practiva de offset
ACT 8 4 PRUEBA 2 5
S9
05 dic
07 dic
• La Flexografía y requerimientos para
artes finales
• Examen
ACT 9 4 EXAMEN 2 20
36 14 50 100
Ponderaciones
y actividades

5. sanchez.mario@unitec.edu
8978-6795

7. ARTE FINAL
Y EL ORIGINAL MECÁNICO

8. Objetivos
Comprender la importancia de un archivo
final previo a la producción
Conocer los valores de un original
mecánico y su relación con la imprenta.
01
02

9. • DIGITAL
• SERIGRAFÍA
• OFFSET
• ETC
Trabajo gráfico acabado y listo para su reproducción en
fotomecánica o imprenta.
¿Qué es el Arte Final?
Este proceso se llama: ARTEFINALIZAR

10. Se trata de un profesional que ha de supervisar las
imágenes, los sangrados, las tipografías y cada uno
de los elementos que se incluyen en el documento.
Pero además, ha de controlar que toda la
maquinaría de impresión esté ajustada para que no
surjan desviaciones. Asegura la creativad.
ROLES EN EL ARTE FINAL
ARTE FINALISTA

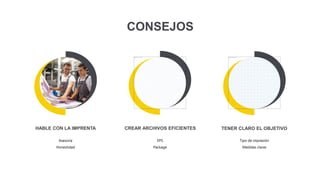

11. CONSEJOS
EPS
Package
Tipo de impresión
Medidas claras
Asesoría
Honestidad
HABLE CON LA IMPRENTA CREAR ARCHIVOS EFICIENTES TENER CLARO EL OBJETIVO

12. Las
Dimensiones
El Sangrado
(o la sangre)
Las
Imágenes
El
Troquel
Rol del Diseñador
creativo
El calibrado del
monitor de nuestro
ordenador puede
influir en lo que
vemos.
Correcta elaboración
de un Arte Final
La
exportación
El Color y
el perfil
Coated
Fogra39
Las
Tipografías
1
2
3
4
5
6
7

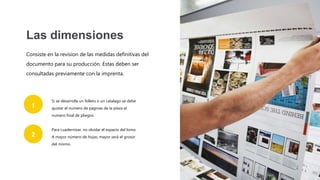

13. Consiste en la revision de las medidas definitivas del
documento para su producción. Estas deben ser
consultadas previamente con la imprenta.
Las dimensiones
Si se desarrolla un folleto o un catalago se debe
ajustar el numero de paginas de la pieza al
numero final de pliegos.
Para cuadernizar, no olvidar el espacio del lomo.
A mayor número de hojas, mayor será el grosor
del mismo.
1
2

16. Todos los proyectos pasan por un proceso de corte,
es decir por la guillotina.
Sangrado (sangre)
El color se extiende hasta el límite del
documento impreso, evitando que aparezcan
espacios no intensioados de papel o espacios en
blanco.
Es recommendable usar de 3-5 mm de sangrado
en todas las paginas.
1
2

18. Consiste en la revision de las medidas definitivas del
documento para su producción. Estas deben ser
consultadas previamente con la imprenta.
El color
Trabajar con el perfil de color fogra39 sin
embargo, esto debe ser consultado por
la imprenta.
No se debe usar RGB
1
2
Se puede utilizer Pantone Solid Coated
3

19. El modelo CMYK se basa en la
absorción de la luz.
C = Cyan
(Cian)
El color que presenta un objeto
corresponde a la parte de la luz
que incide sobre este y que no es
absorbida por el objeto.
El uso de la letra K evita
confusiones con la letra B
utilizada en el acrónimo RGB.
En las impresiones digitales
pueden usarse diferentes
modelos de color, que se eligen
dependiendo del resultado que
querramos conseguir.
M = Magenta
(Magenta)
Y = Yellow
(Amarillo)
K = Black ó
Key (Negro)

21. Las imágenes
300px
Por pulagada
Es importante resaltar que la resolución se
suele medir en puntos por pulgadas (abreviado
ppp) y que estas son siempre lineales, es
decir, que están formadas por una fila de
puntos de impresión colocados en línea, uno
detrás de otro. Así, hablamos de una
impresora con 300 puntos por pulgada (una
pulgada equivale a unos 2,54 centímetros).

22. Considere estos consejos:
Consideraciones de la imagen
Resolución
definida
Procure no hacer su arte
en menor escala,
porque al cambiarla a
una mayor, la calidad se
verá afectada.
1
Conserve el
original
2
No olvide crear una
copia de seguridad, el
document final puede
ser una copia porque ya
estará modificada para
el tiraje.
Utilizar formatos que
sean de fácil
accesibilidad por la
imprenta.
Formatos
jpeg o tiff
3
Saber usar estos
formatos al momento
de insertar en un arte.
Mapa de bit
o vectores
4

23. Es una herramienta principal para poder fabricar cajas a medida o piezas
a medida de cartón o cartulina Gráfica, es un molde o matriz con el que
se realizan todo tipo de packaging para empaquetar producto de
cualquier sector.
El troquel

24. Troquel
Colocar por aparte una capa plana
llamada Troquel UVI. Debe destacar bien.
1
Marcar como esta capa sobreimpresión
para que la imprenta reconozca esa parte
que no se imprimirá.
2

25. Seleccionar todo el documento y
convertir a curvas, siempre que el
documento no tenga texto en exceso.
Tipografías

26. ¿Cuándo no
convertir texto en
curvas?
Cuando el documento contiene mucho texto (libros
o revistas) si se traza aumenta mucho el tamaño de
archivo. En este caso adjuntar tipografías para
impresión.

27. Recordar hacer respaldo o copia.

29. Todos los documentos convertirlos a
format PDF.
EXPORTACIÓN
• Marcas de corte
• Formato PDFx4
• Relación con
imprenta
RESUMEN
Previamente a la importación debe
valorar los pasos anteriores.
• Relación imprenta
• Dimensiones
correctas
• El Sangrado
• Color
• Imágenes
• Troquel
• Tipografías
• Exportación PDF

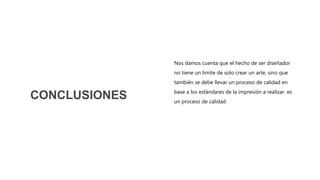

30. Nos damos cuenta que el hecho de ser diseñador
no tiene un límite de solo crear un arte, sino que
también se debe llevar un proceso de calidad en
base a los estándares de la impresión a realizar. es
un proceso de calidad
CONCLUSIONES

31. GRACIAS
