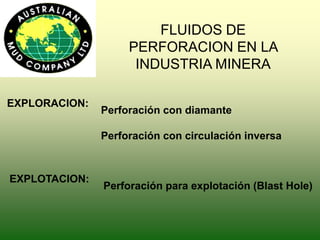

2. FLUIDOS DE
PERFORACION EN LA
INDUSTRIA MINERA
EXPLORACION:
Perforación con diamante
Perforación con circulación inversa
EXPLOTACION:
Perforación para explotación (Blast Hole)

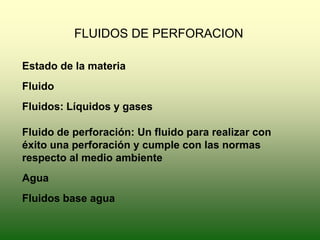

4. FLUIDOS DE PERFORACION
Estado de la materia
Fluido
Fluidos: Líquidos y gases
Fluido de perforación: Un fluido para realizar con
éxito una perforación y cumple con las normas
respecto al medio ambiente
Agua
Fluidos base agua

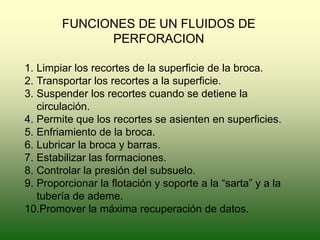

5. FUNCIONES DE UN FLUIDOS DE
PERFORACION
1. Limpiar los recortes de la superficie de la broca.
2. Transportar los recortes a la superficie.
3. Suspender los recortes cuando se detiene la
circulación.
4. Permite que los recortes se asienten en superficies.
5. Enfriamiento de la broca.
6. Lubricar la broca y barras.
7. Estabilizar las formaciones.
8. Controlar la presión del subsuelo.
9. Proporcionar la flotación y soporte a la “sarta” y a la
tubería de ademe.
10.Promover la máxima recuperación de datos.
6. REQUERIMIENTOS DE FLUIDOS DE
PERFORACION
• AGUA
• PRETRATAMIENTO DEL AGUA
• EQUIPO ADECUADO DE MEZCLADO
• MONITOREO DE LAS ROPIEDADES DEL FLUIDO DE
PERFORACION
• MANTENIMIENTO DE LAS CONCENTRACIONES
ADECUADAS DE LOS PRODUCTOS.
Ph, con valor entre 8 y 9
Contenido de calcio (dureza) menor a 150 ppm
Contenido de cloruros (sales) menor a 500 ppm
Contenido de cloro menor a 150

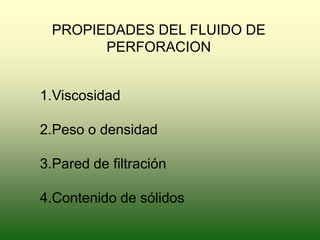

7. PROPIEDADES DEL FLUIDO DE
PERFORACION
1.Viscosidad
2.Peso o densidad
3.Pared de filtración
4.Contenido de sólidos

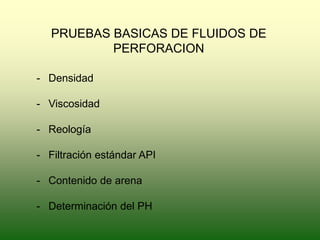

8. PRUEBAS BASICAS DE FLUIDOS DE
PERFORACION
- Densidad
- Viscosidad
- Reología
- Filtración estándar API
- Contenido de arena
- Determinación del PH

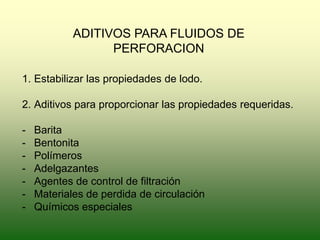

10. ADITIVOS PARA FLUIDOS DE
PERFORACION
1. Estabilizar las propiedades de lodo.
2. Aditivos para proporcionar las propiedades requeridas.
- Barita
- Bentonita
- Polímeros
- Adelgazantes
- Agentes de control de filtración
- Materiales de perdida de circulación
- Químicos especiales

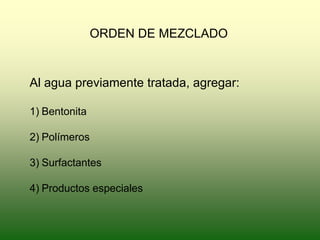

11. ORDEN DE MEZCLADO
Al agua previamente tratada, agregar:
1) Bentonita
2) Polímeros
3) Surfactantes
4) Productos especiales

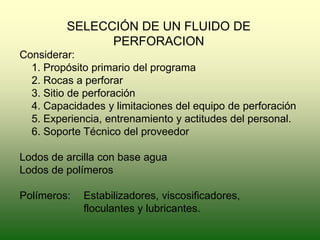

12. SELECCIÓN DE UN FLUIDO DE
PERFORACION
Considerar:
1. Propósito primario del programa
2. Rocas a perforar
3. Sitio de perforación
4. Capacidades y limitaciones del equipo de perforación
5. Experiencia, entrenamiento y actitudes del personal.
6. Soporte Técnico del proveedor
Lodos de arcilla con base agua
Lodos de polímeros
Polímeros: Estabilizadores, viscosificadores,
floculantes y lubricantes.

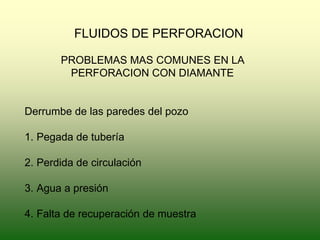

13. FLUIDOS DE PERFORACION
PROBLEMAS MAS COMUNES EN LA
PERFORACION CON DIAMANTE
Derrumbe de las paredes del pozo
1. Pegada de tubería
2. Perdida de circulación
3. Agua a presión
4. Falta de recuperación de muestra

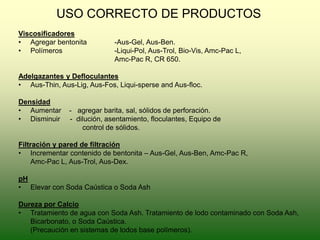

14. USO CORRECTO DE PRODUCTOS
Viscosificadores
• Agregar bentonita -Aus-Gel, Aus-Ben.
• Polímeros -Liqui-Pol, Aus-Trol, Bio-Vis, Amc-Pac L,
Amc-Pac R, CR 650.
Adelgazantes y Defloculantes
• Aus-Thin, Aus-Lig, Aus-Fos, Liqui-sperse and Aus-floc.
Densidad
• Aumentar - agregar barita, sal, sólidos de perforación.
• Disminuir - dilución, asentamiento, floculantes, Equipo de
control de sólidos.
Filtración y pared de filtración
• Incrementar contenido de bentonita – Aus-Gel, Aus-Ben, Amc-Pac R,
Amc-Pac L, Aus-Trol, Aus-Dex.
pH
• Elevar con Soda Caústica o Soda Ash
Dureza por Calcio
• Tratamiento de agua con Soda Ash. Tratamiento de lodo contaminado con Soda Ash,
Bicarbonato, o Soda Caústica.
(Precaución en sistemas de lodos base polímeros).

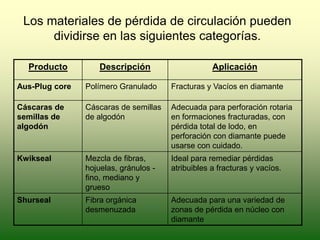

15. Los materiales de pérdida de circulación pueden
dividirse en las siguientes categorías.
Producto Descripción Aplicación
Aus-Plug core Polímero Granulado Fracturas y Vacíos en diamante
Cáscaras de
semillas de
algodón
Cáscaras de semillas
de algodón
Adecuada para perforación rotaria
en formaciones fracturadas, con
pérdida total de lodo, en
perforación con diamante puede
usarse con cuidado.
Kwikseal Mezcla de fibras,
hojuelas, gránulos -
fino, mediano y
grueso
Ideal para remediar pérdidas
atribuibles a fracturas y vacíos.
Shurseal Fibra orgánica
desmenuzada
Adecuada para una variedad de
zonas de pérdida en núcleo con
diamante
16. CONTROL DE SÓLIDOS
Exceso de sólidos:
• Alta densidad del lodo
• Alta viscosidad
• Giro de sólidos dentro de las barras
• Pared de filtración gruesa
• Alto contenido de arena
Control:
• Removido mecánico
- Cedazos vibrantes
- Hidrociclones
- Centrifugas

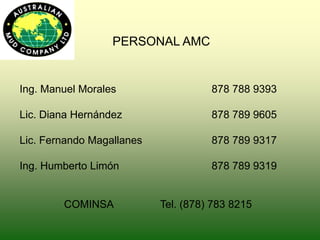

17. PERSONAL AMC
Ing. Manuel Morales 878 788 9393
Lic. Diana Hernández 878 789 9605
Lic. Fernando Magallanes 878 789 9317
Ing. Humberto Limón 878 789 9319
COMINSA Tel. (878) 783 8215
