5. Manual Para empezar
Le agradecemos que haya elegido el modelador de construcción paramétrico de Revit® Structure
2009. Revit Structure se ha diseñado para que responda a su metodología de trabajo, sus
requisitos de comunicaciones y sus aplicaciones de diseño. Los ejercicios de este documento
ofrecen un punto de partida para la preparación de los modelos.
Para empezar
Antes de iniciar los ejercicios, debe instalar y registrar el software. Sólo necesita
el CD de Revit Structure y una conexión a Internet. Las opciones de registro son
Demostración o Suscripción. El modo Demostración es un visor gratuito; permite
exportar, imprimir o trazar proyectos que no se han modificado.
Escala
Verá que Revit Structure se encarga de la escala de los objetos y las vistas. Si
desea cambiar la escala, cambie el parámetro de la vista Escala de vista. Dispondrá
de la oportunidad de trabajar con Escala de vista en un próximo ejercicio.
Familias, tipos y ejemplares
Revit Structure se ha creado a partir de la idea de usar objetos paramétricos que
se puedan adaptar a armazones estructurales, detalles y modelado analítico
específicos. Por ejemplo, en esta lección, empezará un modelo mediante la
adición de pilares. Estos componentes de pilar son elementos de una familia de
pilares de Revit Structure. Cada tamaño y forma de pilar es un tipo de esa familia
y, cada vez que se coloca un pilar en un modelo, se hace referencia a él como
1
1

6. un ejemplar de ese tipo. Los parámetros de los tipos y ejemplares se pueden
ajustar para que cumplan con los requisitos concretos de cada modelo.
Niveles y rejillas
Los modelos de Revit Structure tienen sistemas de niveles y rejillas que
proporcionan cotas y alzados. Los niveles y las rejillas también son familias.
Es posible restringir los elementos estructurales del modelo a los niveles y las
rejillas. Así, cuando en el modelo se produzca un cambio de alzado o de cota,
las restricciones se mantendrán y los elementos estructurales se moverán a
medida que se mueva una línea de nivel o de rejilla.
Familiarización con la interfaz de usuario
Abra Revit Structure. Cuando se muestre la ventana de Revit Structure, dedique
unos momentos a ver las diversas áreas de la ventana.
2 | Capítulo 1 Manual Para empezar

7. Barra de menús y barra de herramientas
En la parte superior de la pantalla se encuentra la barra de menús estándar de
las aplicaciones de Microsoft® Windows®. Con un clic en un nombre de menú
podrá acceder a todas las opciones de menú de Revit Structure. Debajo de la
barra de menús se encuentra la barra de herramientas, que contiene botones
con iconos que representan algunos de los comandos habituales de Revit
Structure.
Barra de opciones
Debajo de la barra de herramientas está la barra de opciones, que muestra
diversas opciones de comandos que complementan la operación en curso. En
la barra de diseño, haga clic en Muro estructural. Observe los diversos
comandos de la barra de opciones relacionados con el comando Muro
estructural.
Selector de tipo
En el lado izquierdo de la barra de opciones podrá ver el selector de tipos, que
muestra una lista de los tipos de elementos disponibles en la familia
seleccionada en un momento dado. Por ejemplo, si en la barra de diseño
(descrita a continuación) hace clic en Pilar estructural, podrá elegir entre varios
tipos de pilar diferentes para colocarlos en el modelo.
Botón Propiedades del elemento
A la derecha del selector de tipo se encuentra el botón Propiedades del
elemento. Haga clic en este botón y se mostrará un cuadro de diálogo en el
que podrá cambiar los valores de las diversas propiedades de los elementos.
Barra de diseño
En el lado izquierdo de la ventana de Revit Structure está la barra de diseño,
que da acceso a los comandos para añadir diversos tipos de elementos al
modelo. Los comandos se organizan en nueve fichas: Básicos, Vista,
Arquitectónico, Diseño, Modelizado, Solar, Masa, Modelado y Construcción.
Es posible controlar la visibilidad de cada ficha. Para ello, puede hacer clic con
el botón derecho en la barra de diseño y, en el menú contextual, seleccionar
y activar o desactivar la ficha que desee.
Familiarización con la interfaz de usuario | 3

8. Navegador de proyectos
A la derecha de la barra de diseño se encuentra el Navegador de proyectos. El
Navegador de proyectos es parecido al Explorador de Windows® y muestra
vistas, familias y grupos del proyecto. En él se puede seleccionar cualquier
elemento. Una forma práctica de abrir las vistas consiste en hacer doble clic
en los nombres de las vistas en la lista del Navegador de proyectos.
Barra de estado
En la esquina inferior izquierda de la interfaz se encuentra la barra de estado,
que muestra información sobre el comando en curso o el nombre de un
elemento resaltado.
También puede aprender más sobre el entorno y las herramientas de Revit
Structure mediante los aprendizajes disponibles en el menú Ayuda.
Creación de una estructura de hormigón
En esta lección, importará un plano arquitectónico de AutoCAD® para usarlo
como base de un modelo. Con las herramientas disponibles en Revit Structure
puede crear este modelo de hormigón estructural.
4 | Capítulo 1 Manual Para empezar

9. Creación de un proyecto
En este ejercicio, creará y asignará nombre a un proyecto en el que creará la
estructura de hormigón.
1 Haga clic en el menú Archivo ➤ Nuevo ➤ Proyecto.
2 En el cuadro de diálogo Proyecto nuevo, haga clic en Examinar.
3 En el cuadro de diálogo Seleccionar plantilla, en la carpeta Metric
Templates, seleccione Structural Analysis-Default Metric.rte y haga
clic en Abrir.
4 En el cuadro de diálogo Proyecto nuevo, haga clic en Aceptar.
5 Haga clic en el menú Archivo ➤ Guardar.
6 En el panel izquierdo del cuadro de diálogo Guardar como, haga
clic en Training Files. A continuación, en la ventana de archivos,
haga doble clic en Metric.
7 Para Nombre de archivo, escriba Getting_Started [Para_Empezar]
y haga clic en Guardar.
Creación de un proyecto | 5

10. 8 Pase al ejercicio siguiente, Importación de un dibujo de AutoCAD
en la página 6.
Importación de un dibujo de AutoCAD
En este ejercicio, aprenderá a importar un dibujo de AutoCAD para usarlo en
un proyecto. Importará el dibujo Level 2 para usarlo como fondo.
1 Haga clic en el menú Archivo ➤ Importar/Vincular ➤ Formatos
CAD.
2 En el cuadro de diálogo Importar/Vincular:
■ En el panel izquierdo, haga clic en el icono Training Files y,
en la carpeta Metric, seleccione m_rst_gsg_concrete.dwg.
■ Seleccione Sólo vista actual.
NOTA La selección de Sólo vista actual impide que el archivo
DWG aparezca en todas las demás vistas.
■ En Colores, seleccione Blanco y negro.
■ En Posición, seleccione Automático - Centro a centro.
■ Haga clic en Abrir.
En la vista se muestran contornos de la fachada exterior y
algunos muros y huecos básicos.
3 Haga clic en el menú Vista ➤ Visibilidad/Gráficos.
4 En el cuadro de diálogo Modificaciones de visibilidad/gráficos,
seleccione la ficha Categorías importadas.
5 Seleccione Tramado para m_rst_gsg_concrete.dwg y haga clic en
Aceptar.
Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
6 Pase al ejercicio siguiente, Cómo añadir líneas de rejilla en la
página 7.
6 | Capítulo 1 Manual Para empezar

11. Cómo añadir líneas de rejilla
En este ejercicio, el archivo de dibujo importado tramado se usa como fondo
para colocar líneas de rejilla.
1 Añada líneas de rejilla horizontales.
■ En la barra de herramientas Vista, haga clic en y amplíe
la estructura inferior.
■ En la ficha Diseño de la barra de diseño, haga clic en Rejilla.
■ En la barra de opciones, haga clic en .
■ Seleccione la línea de rejilla horizontal superior.
Al seleccionar cada línea de rejilla del dibujo vinculado,
se·crean nuevas líneas de rejilla en el modelo de Revit Structure.
■ Haga clic en el valor del globo de la línea de rejilla y escriba
A.
NOTA Seleccione la casilla junto al globo de la línea de rejilla para
que se muestre el valor.
■ Seleccione la siguiente línea de rejilla horizontal debajo de la
línea de rejilla A. Observe que el nombre ha cambiado a B.
Las líneas de rejilla nuevas se etiquetan en orden alfabético.
■ Seleccione el resto de líneas de rejilla horizontales, de arriba
a abajo. Amplíe o reduzca según lo necesite.
NOTA Cuando llegue a la línea de rejilla I, cambie el valor a J. La
última línea de rejilla horizontal es K.
Cómo añadir líneas de rejilla | 7

12. 2 Cómo añadir líneas de rejilla verticales
■ En la barra de herramientas Vista, haga clic en y amplíe
la primera línea de rejilla vertical del lado izquierdo de la
estructura.
■ Seleccione la primera línea de rejilla vertical.
■ Haga clic en el globo de la rejilla y escriba 1.
NOTA Seleccione la casilla junto al globo de la línea de rejilla para
que se muestre el valor.
■ Seleccione el resto de líneas de rejilla verticales.
La última línea de rejilla vertical es 9.
3 Pase al ejercicio siguiente, Cómo añadir niveles nuevos en la
página 8.
Cómo añadir niveles nuevos
En este ejercicio, añadirá el resto de niveles a la estructura.
1 Mueva el símbolo de alzado.
■ En el Navegador de proyectos, en Planos estructurales
(Structural Plan), haga doble clic en Level 2.
Observe que el símbolo de alzado se coloca en el lado norte
de la estructura.
■ Haga clic en el símbolo de alzado.
■ Arrastre el símbolo debajo de las líneas de rejilla verticales.
2 Cree la cimentación y el nivel 1.
■ En el Navegador de proyectos ➤ Alzados (Building Elevation),
haga doble clic en North.
■ Haga doble clic en el texto de Level 1, escriba Foundation
[Cimentación] y pulse INTRO.
Cuando aparezca el cuadro de diálogo, haga clic en Sí para
cambiar el nombre de las vistas.
■ Haga doble clic en el alzado de nivel para Foundation, escriba
-2700 mm y pulse INTRO.
8 | Capítulo 1 Manual Para empezar

13. ■ Use la misma técnica para cambiar el nombre de Level 2 a
Level 1.
■ Haga doble clic en la cota de nivel para Level 1, escriba 0 mm
y pulse INTRO.
3 Cree niveles hasta Level 3.
■ En la ficha Diseño de la barra de diseño, haga clic en Nivel.
■ En la barra de opciones, haga clic en , y escriba 1400 mm
para Desfase.
■ En el área de dibujo, resalte la línea de Level 1; cuando se
muestre una línea discontinua por encima de la línea de nivel,
haga clic para crear un nivel.
■ Haga doble clic en el texto del nivel, escriba Level 1M y pulse
INTRO.
Cuando aparezca el cuadro de diálogo, haga clic en Sí para
cambiar el nombre de las vistas.
■ Use la misma técnica para crear tres niveles nuevos (Level 2,
Level 2M y Level 3), con un desfase de 1400 mm.
4 Cree el resto de niveles.
■ En la barra de opciones, haga clic en y escriba 2700 mm
para Desfase.
■ En el área de dibujo, resalte la línea de Level 3; cuando se
muestre una línea discontinua por encima de la línea de nivel,
haga clic para crear un nivel(Level 4).
■ Use la misma técnica para crear siete niveles nuevos (de Level
5 hasta Level 11).
■ Pulse ESC dos veces para salir del comando Nivel.
5 Haga clic en las etiquetas de nivel, arrástrelas y acérquelas a la
rejilla 9.
6 Haga clic en los globos de línea de rejilla y arrástrelos encima de
Level 11.
7 Pase al ejercicio siguiente, Cómo añadir pilares estructurales en
la página 10.
Cómo añadir niveles nuevos | 9

14. Cómo añadir pilares estructurales
En este ejercicio, cargará tipos de pilar existentes de la biblioteca de Revit
Structure, cambiará cotas y creará tamaños de pilar personalizados. Luego
colocará esos pilares en intersecciones de rejilla específicas.
1 En el Navegador de proyectos, haga doble clic en Level 1.
2 Si no se muestra la ficha Modelado de la barra de diseño, haga
clic con el botón derecho en la barra de diseño y seleccione
Modelado.
3 En la barra de herramientas Vista, haga clic en y amplíe la
estructura inferior.
4 En la ficha Modelado de la barra de diseño, haga clic en Pilar
estructural.
5 En el selector de tipo, seleccione Concrete-Rectangular-Column
600 x 750 mm.
Pulse la barra espaciadora para girar un pilar según lo necesite.
6 Coloque el pilar en la ubicación de rejilla B1.
7 En la barra de diseño, haga clic en Modificar.
Cree un tamaño de pilar nuevo.
8 Seleccione el pilar y, en la barra de opciones, haga clic en
.
9 En el cuadro de diálogo Propiedades del elemento, haga clic en
Editar/Nueva.
10 En el cuadro de diálogo Propiedades del elemento, realice estos
pasos:
■ Haga clic en Cambiar nombre.
■ En el cuadro de diálogo Cambiar nombre, en Nuevo, escriba
600 x 1200 mm y haga clic en Aceptar.
■ En Cotas, para b, escriba 600 mm.
■ En Cotas, para h, escriba 1200 mm.
■ Haga clic en Aplicar y, a continuación, haga clic en Aceptar
dos veces.
10 | Capítulo 1 Manual Para empezar

15. Coloque el pilar nuevo
11 En el selector de tipo, seleccione Concrete-Rectangular- Column
600 x 1200 mm.
12 Coloque un pilar en cada una de las ubicaciones de rejilla
mostradas (pero no coloque un segundo pilar en B1).
13 Haga clic con el botón derecho en el pilar de B1 y haga clic en
Seleccionar todos los ejemplares.
14 En la barra de opciones, haga clic en
15 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ En Restricciones, especifique 0 mm para Desfase de base y para
Desfase superior.
■ En Restricciones, especifique Foundation para Nivel base y
Level 1M para Nivel superior.
■ Haga clic en Aceptar.
Cómo añadir pilares estructurales | 11

16. Cree un pilar adicional
16 En el Navegador de proyectos, haga doble clic en Level 1.
17 En la ficha Modelado de la barra de diseño, haga clic en Pilar
estructural.
18 En el selector de tipo, seleccione Concrete-Rectangular-Column
450 x 600 mm.
19 Coloque un pilar en la ubicación de rejilla J3.
20 Seleccione el pilar.
21 En la barra de opciones, haga clic en .
22 En el cuadro de diálogo Propiedades del elemento, haga clic en
Editar/Nueva.
23 En el cuadro de diálogo Propiedades del elemento, realice estos
pasos:
■ Haga clic en Cambiar nombre.
■ En el cuadro de diálogo Cambiar nombre, en Nuevo, escriba
600 x 800 mm y haga clic en Aceptar.
■ En Cotas, para b, escriba 600 mm.
■ En Cotas, para h, escriba 800 mm.
■ Haga clic en Aplicar y, a continuación, haga clic en Aceptar
dos veces.
Coloque el pilar nuevo
24 En el selector de tipo, seleccione Concrete-Rectangular- Column
600 x 800 mm.
25 Coloque un pilar en cada una de las ubicaciones de rejilla
siguientes:
■ K3
■ J5, K5
12 | Capítulo 1 Manual Para empezar

17. ■ J7, K7
Pulse la barra espaciadora para girar un pilar según lo necesite.
26 Haga clic con el botón derecho en el pilar de J3 y haga clic en
Seleccionar todos los ejemplares.
27 En la barra de opciones, haga clic en
28 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ En Restricciones, especifique 0 mm para Desfase de base y para
Desfase superior.
■ En Restricciones, especifique Foundation para Nivel base y
Level 1M para Nivel superior.
■ Haga clic en Aceptar.
Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
29 Pase al ejercicio siguiente, Cómo añadir muros de arriostramiento
en la página 13.
Cómo añadir muros de arriostramiento
En este ejercicio, agregará cuatro muros de arriostramiento para formar los
agujeros de ascensor y las escaleras.
Cree un muro de hormigón nuevo
1 En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 1.
2 En la barra de herramientas Vista, haga clic en y dibuje un
cuadro de zoom alrededor del centro de la estructura.
Cómo añadir muros de arriostramiento | 13

18. 3 Si no se muestra la ficha Modelado de la barra de diseño, haga
clic con el botón derecho en la barra de diseño y seleccione
Modelado.
4 En la ficha Modelado de la barra de diseño, haga clic en Muro
estructural.
5 En el selector de tipo, seleccione Muro básico : Generic - 200 mm.
6 Use el dibujo importado como guía y trace el contorno de los
agujeros del ascensor y de las escaleras como se muestra.
7 En la barra de diseño, haga clic en Modificar.
8 Seleccione el muro.
9 En la barra de opciones, haga clic en .
10 En el cuadro de diálogo Propiedades del elemento, haga clic en
Editar/Nueva.
11 En el cuadro de diálogo Propiedades del elemento, realice estos
pasos:
■ Haga clic en Cambiar nombre.
14 | Capítulo 1 Manual Para empezar

19. ■ En el cuadro de diálogo Cambiar nombre, en Nuevo, escriba
Generic [Genérico] 450 mm y haga clic en Aceptar.
■ En Estructura, haga clic en Editar para Valor.
■ En el cuadro de diálogo Editar montaje, haga clic en el valor
de Grosor para Layer 2, escriba 450 mm y haga clic en Aceptar.
■ Haga clic en Aplicar y, a continuación, en Aceptar.
12 En el cuadro de diálogo Propiedades del elemento, haga clic en
Aceptar.
13 Seleccione uno de los muros, pulse Ctrl y seleccione el resto de
muros.
14 En la barra de opciones, haga clic en .
15 En el cuadro de diálogo Propiedades del elemento, en
Restricciones, haga lo siguiente:
■ Para Restricción de base, seleccione Foundation.
■ Para Desfase de base, escriba 0.0 mm.
■ Para Restricción superior, seleccione Hasta nivel: Level 4.
■ Haga clic en Aceptar.
Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
16 Pase al ejercicio siguiente, Cómo añadir armazón horizontal en
la página 15.
Cómo añadir armazón horizontal
En este ejercicio, dotará a Level 1M de un armazón mediante la adición de
vigas horizontales.
Agregue vigas a Level 1M
1 En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 1M.
2 En la ficha Modelado de la barra de diseño, haga clic en Viga.
Cómo añadir armazón horizontal | 15

20. 3 En el selector de tipo, seleccione Concrete-Rectangular Beam: 300
x 600 mm.
4 Seleccione un centro de pilar y dibuje una viga de pilar a pilar.
Siga creando un armazón en los huecos con vigas de hormigón
como se muestra.
5 Pulse ESC dos veces para finalizar la adición de vigas.
Añada un sistema de vigas
6 En la ficha Modelado de la barra de diseño, haga clic en Sistema
de vigas.
7 En la barra de opciones, haga clic en
8 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ En Regla de diseño, seleccione Número fijo.
■ En Número de líneas, escriba 3.
■ En Tipo de viga, seleccione Concrete-Rectangular Beam: 300
x 600 mm.
■ Haga clic en Aceptar.
9 Seleccione la viga del hueco superior izquierdo como se muestra.
16 | Capítulo 1 Manual Para empezar

21. NOTA Las líneas de puntos representan la dirección del sistema de
vigas. El eje longitudinal de los elementos del sistema de vigas se
colocará paralelo a esas líneas.
10 Haga clic para colocar el sistema de vigas.
11 Use la misma técnica para colocar sistemas de vigas en otros tres
huecos como se muestra.
Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
12 Pase al ejercicio siguiente, Cómo añadir losas y pilares en la página
18.
Cómo añadir armazón horizontal | 17

22. Cómo añadir losas y pilares
En este ejercicio, agregará pilares y losas de hormigón al resto de niveles de la
estructura.
1 Agregue losas a Level 1M.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 1M.
■ En la ficha Modelado de la barra de diseño, haga clic en Losa.
■ En la barra de diseño, haga clic en Propiedades de suelo.
■ En el cuadro de diálogo Propiedades del elemento, seleccione
Concrete-Commercial 362 mm para Tipo y haga clic en
Aceptar.
■ En la barra de diseño, haga clic en Líneas.
■ Esboce líneas a lo largo del perímetro del edificio como se
muestra.
■ En la barra de diseño, haga clic en Finalizar boceto.
2 Use la misma técnica para agregar una losa adicional a Level 1M
como se muestra.
18 | Capítulo 1 Manual Para empezar

23. 3 Copie los pilares de Level 1M a Level 2M.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 1M.
■ Haga clic con el botón derecho en la ubicación de rejilla B1 y
elija Seleccionar todos los ejemplares.
■ Haga clic en el menú Edición ➤ Copiar a portapapeles.
■ Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
■ En el cuadro de diálogo Seleccionar niveles, seleccione Level
2M y haga clic en Aceptar.
■ En la barra de opciones, haga clic en .
■ En el cuadro de diálogo propiedades del elemento, en
Restricciones, seleccione Level 1M para Nivel base, seleccione
Level 2M para Nivel superior, escriba 0 mm para Desfase de
base y haga clic en Aceptar.
■ Use la misma técnica para copiar todos los ejemplares de pilares
ubicados en la rejilla J3.
■ En la barra de diseño, haga clic en Modificar.
4 Copie las losas de Level 1M a Level 2M.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 1M.
■ haga clic en una de las losas de Level 1M, pulse CTRL y
seleccione el resto de losas.
■ Haga clic en el menú Edición ➤ Copiar a portapapeles.
Cómo añadir losas y pilares | 19

24. ■ Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
■ En el cuadro de diálogo Seleccionar niveles, seleccione Level
2M y haga clic en Aceptar.
5 Extienda pilares a Level 4.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 2M.
■ Dibuje un cuadro de selección alrededor de todos los elementos
estructurales como se muestra.
■ En la barra de opciones, haga clic en .
■ En el cuadro de diálogo Filtro, haga clic en No seleccionar
ninguno, seleccione Pilares estructurales y haga clic en Aceptar.
■ Haga clic en el menú Edición ➤ Copiar a portapapeles.
■ Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
20 | Capítulo 1 Manual Para empezar

25. ■ En el cuadro de diálogo Seleccionar niveles, seleccione Level
4 y haga clic en Aceptar.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 4.
■ En la barra de opciones, haga clic en .
■ En el cuadro de diálogo Propiedades del elemento, en
Restricciones, seleccione Level 2M para Nivel base, seleccione
Level 4 para Nivel superior, escriba 0.0 mm para Desfase de
base y haga clic en Aceptar.
6 Cree una losa en Level 4.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 4.
■ En la ficha Modelado de la barra de diseño, haga clic en Losa.
■ En la ficha Boceto, haga clic en Propiedades de suelo.
■ En el cuadro de diálogo Propiedades del elemento, seleccione
Concrete-Commercial 362 mm para Tipo y haga clic en
Aceptar.
■ En la barra de diseño, haga clic en Líneas.
■ Esboce líneas a lo largo del perímetro edificio mediante las
líneas de modelo más exteriores de los pilares como puntos
de forzado de cursor y, a continuación, esboce a lo largo de
las vigas como se muestra.
Cómo añadir losas y pilares | 21

26. ■ En la barra de diseño, haga clic en Finalizar boceto.
En el cuadro de diálogo de Revit, haga clic en No cuando se
le pregunte si desea enlazar los muros de arriostramiento a la
parte inferior de la losa.
7 Agregue una abertura de agujero a Level 4.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 4.
■ En la ficha Modelado de la barra de diseño, haga clic en
Hueco ➤ Hueco por cara.
■ Seleccione la losa.
■ Esboce líneas a lo largo de la cara exterior de los muros de
arriostramiento como se muestra.
22 | Capítulo 1 Manual Para empezar

27. ■ En la barra de diseño, haga clic en Finalizar boceto.
8 Extienda la estructura a Level 5.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 4.
■ Dibuje un cuadro de selección alrededor de todos los elementos
estructurales.
■ En la barra de opciones, haga clic en .
■ En el cuadro de diálogo Filtro, haga clic en Ninguno.
■ En el cuadro de diálogo Filtro, selecciones Suelos, Corte de
hueco de suelo y Pilares estructurales; haga clic en Aceptar.
■ Haga clic en el menú Edición ➤ Copiar a portapapeles.
■ Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
■ En el cuadro de diálogo Seleccionar niveles, seleccione Level
5 y haga clic en Aceptar.
Cómo añadir losas y pilares | 23

28. ■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 5.
■ En la barra de opciones, haga clic en .
■ En el cuadro de diálogo Filtro, haga clic en Ninguno.
■ En el cuadro de diálogo Filtro, haga clic en Pilares estructurales
y en Aceptar.
■ En la barra de opciones, haga clic en .
■ En el cuadro de diálogo Propiedades del elemento, en
Restricciones, seleccione Level 4 para Nivel base, seleccione
Level 5 para Nivel superior, escriba 0 mm para Desfase de base
y haga clic en Aceptar.
9 Extienda la estructura a Level 11.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 5.
■ Dibuje un cuadro de selección alrededor de todos los elementos
estructurales.
■ Haga clic en el menú Edición ➤ Copiar a portapapeles.
■ Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
■ En el cuadro de diálogo Seleccionar niveles, seleccione los
niveles del 6 al 11 y haga clic en Aceptar.
10 Extienda el muro de arriostramiento a Level 11.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 4.
■ Seleccione los cuatro muros de arriostramiento.
■ En la barra de opciones, haga clic en .
■ En el cuadro de diálogo Propiedades del elemento, en
Restricciones, seleccione hasta Nivel: Level 11 para Restricción
superior y haga clic en Aceptar.
24 | Capítulo 1 Manual Para empezar

29. 11 Defina el desfase altura del suelo de hormigón.
■ En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Level 11.
■ Seleccione la losa del suelo de hormigón.
■ En la barra de opciones, haga clic en .
■ En el cuadro de diálogo Propiedades del elemento, en
Restricciones, escriba 150 mm para Desfase de altura desde
nivel y haga clic en Aceptar.
12 Pase al ejercicio siguiente, Cómo añadir cimentación aislada en
la página 25.
Cómo añadir cimentación aislada
En este ejercicio, añadirá cimentaciones aisladas a las ubicaciones de los pilares.
Coloque cimentaciones aisladas bajo cada pilar
1 En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Foundation.
2 En la ficha Modelado de la barra de diseño, haga clic en
Cimentación ➤ Aislada.
3 En el selector de tipo, seleccione Footing-Rectangular: 1800 x 1200
x 450 mm.
4 Coloque una cimentación mediante un forzado de cursor al punto
medio de uno de los pilares.
5 En la barra de diseño, haga clic en Modificar.
6 Seleccione la cimentación.
7 En la barra de opciones, haga clic en .
8 En el cuadro de diálogo Propiedades del elemento, haga clic en
Editar/Nueva.
9 En el cuadro de diálogo Propiedades del elemento, realice estos
pasos:
■ Haga clic en Cambiar nombre y, en el cuadro de diálogo
Cambiar nombre, escriba 3000 x 3000 x 600 mm en Nuevo y
haga clic en Aceptar.
Cómo añadir cimentación aislada | 25

30. ■ En Cotas, para Width y Length, escriba 3000 mm.
■ En Cotas, para Grosor, escriba 600 mm.
■ Haga clic en Aplicar y, a continuación, en Aceptar.
10 En el cuadro de diálogo Propiedades del elemento, haga clic en
Aceptar.
11 Fuerce cursor a los puntos medios del resto de pilares y haga clic
para colocar cimentaciones aisladas en las ubicaciones mostradas.
Coloque una cimentación debajo del agujero del ascensor
12 En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Foundation.
13 En la ficha Modelado de la barra de diseño, haga clic en
Cimentación ➤ Losa.
Ahora se encuentra en modo de boceto.
14 En la barra de diseño, haga clic en Propiedades de suelo.
15 En el cuadro de diálogo Propiedades del elemento, haga clic en
Editar/Nueva.
26 | Capítulo 1 Manual Para empezar

31. 16 En el cuadro de diálogo Propiedades del elemento, realice estos
pasos:
■ Haga clic en Cambiar nombre.
■ En el cuadro de diálogo Cambiar nombre, en Nuevo, escriba
900 mm Floor Slab y haga clic en Aceptar.
■ En Construcción, haga clic en Editar para Estructural.
■ En Grosor para Layer 2, escriba 900 mm.
■ Haga clic en Aceptar.
■ En el cuadro de diálogo Propiedades de tipo, haga clic en
Aceptar.
17 En el cuadro de diálogo Propiedades del elemento, haga clic en
Aceptar.
18 En la barra de diseño, haga clic en Líneas.
19 Dibuje un boceto de la losa, aproximadamente como se muestra.
20 En la barra de diseño, haga clic en Finalizar boceto.
Cómo añadir cimentación aislada | 27

32. Visualice la estructura en 3D
21 En la barra de herramientas Vista, haga clic en .
22 En la barra de controles de vista, haga clic en Estilo de gráficos de
modelo y seleccione Sombreado con bordes.
23 En una área vacía del de dibujo, haga clic con el botón derecho
y seleccione Ajustar en ventana.
24 Haga clic en ViewCube para girar el modelo hasta que aparezca
como se muestra.
25 Pase al ejercicio siguiente, Visualización del modelo analítico en
la página 28.
Visualización del modelo analítico
En este ejercicio, verá el modelo analítico y añadirá una carga muerta a una
losa de hormigón.
28 | Capítulo 1 Manual Para empezar

33. Visualice el modelo analítico
1 En el Navegador de proyectos ➤ Vistas 3D (3D View), haga doble
clic en View 1 - Analytical.
2 En la barra de controles de vista:
■ Para Nivel de detalle, seleccione Alto.
■ Para Estilo de gráficos de modelo, seleccione Estructura
alámbrica.
3 En la barra de herramientas Vista, haga clic en y dibuje un
cuadro de zoom alrededor de uno de los sistemas de vigas ubicados
en Level 1M.
Los elementos estructurales dentro de la vista analítica se muestran
con estos colores: las líneas marrones indican losas, las azules
pilares y las naranjas vigas.
4 Seleccione una de las vigas.
5 En la barra de opciones, haga clic en
6 En el cuadro de diálogo Propiedades del elemento, descienda hasta
el parámetro Modelo analítico.
Visualización del modelo analítico | 29

34. Observe que la configuración predeterminada para Proyección
vertical es Autodetectar.
7 Haga clic en Aceptar.
Añada una carga muerta a la losa de Level 11
8 En el Navegador de proyectos ➤ Vistas 3D (3D View), haga doble
clic en View 1 - Analytical.
9 Haga clic en el menú Vista ➤ Visibilidad/Gráficos.
10 En el cuadro de diálogo Modificaciones de visibilidad/gráficos,
haga clic en la ficha Categorías de modelo y, en Visibilidad,
seleccione Casos de carga estructural, Cargas estructurales y haga
clic en Aceptar.
11 En la ficha Modelado de la barra de diseño, haga clic en Cargas.
12 En la barra de opciones, haga clic en
NOTA Asegúrese de que hace clic en la opción Carga superficial con
anfitrión. Use la información de herramientas para cerciorarse de que
hace clic en la opción correcta.
13 En el selector de tipo, seleccione Cargas superficiales: Area Load
1.
14 Seleccione el perímetro de la losa de Level 11.
15 En el Navegador de proyectos ➤ Vistas (all) ➤ Planos estructurales
(Structural Plan), haga doble clic en Level 11.
30 | Capítulo 1 Manual Para empezar

35. 16 En la barra de diseño, haga clic en Modificar para salir de la
herramienta Cargas.
17 Haga clic con el botón derecho en la carga y haga clic en
Propiedades del elemento.
18 En el cuadro de diálogo Propiedades del elemento, para el
parámetro Fz 1, escriba -1.40 kN/m2 y haga clic en Aceptar.
19 En la barra de diseño, haga clic en Modificar.
20 En la barra de herramientas Vista, haga clic en para ver la
vista 3D de la carga superficial.
Visualización del modelo analítico | 31

36. 21 Pase al ejercicio siguiente, Creación de planos y adición de vistas
en la página 32.
Creación de planos y adición de vistas
En este ejercicio, colocará una vista de alzado, una vista de plano y una vista
3D en un plano.
Cree un plano y coloque vistas en el plano
1 Haga clic en el menú Vista ➤ Nuevo ➤ Plano.
2 En el cuadro de diálogo Seleccionar un cuadro de rotulación,
seleccione A1 Metric y haga clic en Aceptar.
3 En el Navegador de proyectos ➤ Planos, haga clic con el botón
derecho en el plano S-1- Sin nombre y haga clic en Cambiar
nombre.
4 En el cuadro de diálogo Cambiar nombre, haga lo siguiente:
■ En Número, escriba S-1.
■ Para Nombre, escriba Plans and Elevations (Planos y alzados).
■ Haga clic en Aceptar.
5 Añada una vista de plano a un plano
■ En el Navegador de proyectos ➤ Planos, haga clic en S-1, Plans
and Elevations.
■ En la ficha Vista de la barra de diseño, haga clic en Añadir
vista.
■ En el cuadro de diálogo Vistas, seleccione Plano estructural:
Level 1M y haga clic en Añadir vista a plano.
■ Haga clic en el área superior izquierda del plano para colocar
la vista.
■ Arrastre la vista a la posición requerida en el plano.
■ Ajuste la longitud de la línea de título. Para ello, haga clic en
la vista y arrastre un control de extremo de tal manera que la
línea encaje debajo de la vista.
32 | Capítulo 1 Manual Para empezar

37. 6 Añada una vista de alzado al plano.
■ En la ficha Vista de la barra de diseño, haga clic en Añadir
vista.
■ En el cuadro de diálogo Vistas, seleccione Elevation: North y
haga clic en Añadir vista a plano.
■ Haga clic en el área inferior derecha del plano para colocar la
vista.
■ Arrastre la vista a la posición requerida en el plano.
■ Ajuste la longitud de la línea de título. Para ello, arrastre un
control de extremo de tal manera que la línea encaje debajo
de la vista.
7 Añada una vista 3D al plano.
■ En la ficha Vista de la barra de diseño, haga clic en Añadir
vista.
■ En el cuadro de diálogo Vistas, seleccione Vista 3D: 3D y haga
clic en Añadir vista a plano.
■ Haga clic en el área superior derecha del plano para colocar la
vista.
■ Haga clic con el botón derecho en esta vista y haga clic en
Propiedades del elemento.
■ En el cuadro de diálogo Propiedades del elemento, 1:200 para
Escala de vista y haga clic en Aceptar.
■ Arrastre la vista aproximadamente a la posición que se muestra
en el plano
Creación de planos y adición de vistas | 33

38. .
■ Ajuste la longitud de la línea de título. Para ello, arrastre un
control de extremo de tal manera que la línea encaje debajo
de la vista.
Las vistas de plano se actualizan automáticamente cuando se
modifica el modelo.
8 Pase a la lección siguiente, Creación de una estructura de acero
en la página 34.
Creación de una estructura de acero
En esta lección, importará un plano arquitectónico de AutoCAD para usarlo
como base de un modelo. Con las herramientas disponibles en Revit Structure
puede crear este modelo de acero estructural. Para empezar, añadirá pilares de
la planta baja al nivel 2. Copiará los pilares mediante el comando Pegar
alineado para añadir estructura a otros niveles. También aprenderá a empalmar
pilares. Tras copiar pilares, añadirá armazón horizontal a un área del nivel 2
y luego copiará ese armazón en otros niveles.
34 | Capítulo 1 Manual Para empezar

39. Importación de un archivo de dibujo de AutoCAD
En este ejercicio, aprenderá a importar un dibujo de AutoCAD para usarlo en
un proyecto. Importará el dibujo Level 2 para usarlo como fondo.
Archivo de formación
■ Haga clic en el menú Archivo ➤ Abrir.
■ En el panel izquierdo del cuadro de diálogo Abrir, haga clic en el icono
Training Files.
■ Abra m_rst_gsg.rvt en la carpeta Metric.
Importe el dibujo
1 En el Navegador de proyectos ➤ Vistas (all) ➤ Planos estructurales
(Structural Plan), haga doble clic en Level 2.
2 Haga clic en el menú Archivo ➤ Importar/Vincular ➤ Formatos
CAD.
3 En el cuadro de diálogo Importar/Vincular:
■ En el panel izquierdo, haga clic en el icono Training Files y
seleccione m_rst_gsg_Level2.dwg en la carpeta Metric.
■ Seleccione Sólo vista actual.
NOTA La selección de Sólo vista actual impedirá que el archivo
DWG aparezca en todas las demás vistas.
■ En Colores, seleccione Blanco y negro.
■ En Posición, seleccione Automático - Centro a centro.
■ Haga clic en Abrir.
En la vista se muestran contornos de la fachada exterior,
escaleras, símbolos de hueco de ascensor, y algunos muros
interiores y puertas básicas.
4 Haga clic en el menú Vista ➤ Visibilidad/Gráficos.
5 En el cuadro de diálogo Modificaciones de visibilidad/gráficos,
seleccione la ficha Categorías importadas.
6 Seleccione Tramado para el valor de m_rst_gsg_Level2.dwg y haga
clic en Aceptar.
Importación de un archivo de dibujo de AutoCAD | 35

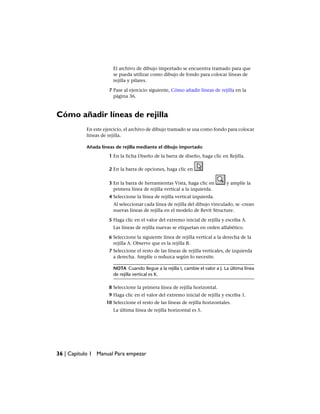

40. El archivo de dibujo importado se encuentra tramado para que
se pueda utilizar como dibujo de fondo para colocar líneas de
rejilla y pilares.
7 Pase al ejercicio siguiente, Cómo añadir líneas de rejilla en la
página 36.
Cómo añadir líneas de rejilla
En este ejercicio, el archivo de dibujo tramado se usa como fondo para colocar
líneas de rejilla.
Añada líneas de rejilla mediante el dibujo importado
1 En la ficha Diseño de la barra de diseño, haga clic en Rejilla.
2 En la barra de opciones, haga clic en
3 En la barra de herramientas Vista, haga clic en y amplíe la
primera línea de rejilla vertical a la izquierda.
4 Seleccione la línea de rejilla vertical izquierda.
Al seleccionar cada línea de rejilla del dibujo vinculado, se ·crean
nuevas líneas de rejilla en el modelo de Revit Structure.
5 Haga clic en el valor del extremo inicial de rejilla y escriba A.
Las líneas de rejilla nuevas se etiquetan en orden alfabético.
6 Seleccione la siguiente línea de rejilla vertical a la derecha de la
rejilla A. Observe que es la rejilla B.
7 Seleccione el resto de las líneas de rejilla verticales, de izquierda
a derecha. Amplíe o reduzca según lo necesite.
NOTA Cuando llegue a la rejilla I, cambie el valor a J. La última línea
de rejilla vertical es K.
8 Seleccione la primera línea de rejilla horizontal.
9 Haga clic en el valor del extremo inicial de rejilla y escriba 1.
10 Seleccione el resto de las líneas de rejilla horizontales.
La última línea de rejilla horizontal es 5.
36 | Capítulo 1 Manual Para empezar

41. Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
11 Pase al ejercicio siguiente, Cómo añadir pilares estructurales en
la página 37.
Cómo añadir pilares estructurales
En este ejercicio, cargará un tipo de pilar nuevo de la biblioteca de Revit
Structure y añadirá pilares en cada intersección de rejilla. Estos pilares se
extienden desde un alzado hasta un alzado de empalme justo encima del nivel
2.
Establezca el nivel
1 En el Navegador de proyectos, haga doble clic en Level 2.
NOTA Algunos pilares estructurales ya están colocados en el modelo
fuera de las rejillas donde existen pilares arquitectónicos.
2 En el teclado, escriba ZF.
Cómo añadir pilares estructurales | 37

42. Éste es el acceso directo de teclado para Ajustar en ventana.
Coloque pilares en intersecciones de rejilla
3 Si no se muestra la ficha Modelado de la barra de diseño, haga
clic con el botón derecho en la barra de diseño y seleccione
Modelado.
4 En la ficha Modelado de la barra de diseño, haga clic en Pilar
estructural.
5 En el selector de tipo, seleccione W-Wide Flange-Column:
W250x38.5.
6 En la barra de opciones, haga clic en .
NOTA Cuando se utiliza la herramienta Intersección de rejillas para
colocar pilares, Revit Structure coloca pilares de modo que la parte
superior del pilar se encuentre en el nivel activo y la base en el nivel
de abajo.
7 Pulse CTRL y seleccione todas la líneas de rejilla.
8 En la barra de opciones, haga clic en Finalizar.
38 | Capítulo 1 Manual Para empezar

43. 9 Pulse ESC una vez para terminar de colocar pilares.
Verá que los pilares se colocan en cada intersección de rejilla, y
que hay algunos superfluos en intersecciones de líneas de rejilla
exteriores a la estructura.
10 Seleccione los pilares que se encuentran fuera del perímetro del
edificio y pulse SUPR.
Especifique la base y la parte superior de la elevación de las columnas y los
emplames
11 Seleccione uno de los pilares que haya añadido, haga clic con el
botón derecho y, a continuación, haga clic en Seleccionar todos
los ejemplares.
12 En la barra de opciones, haga clic en .
13 En el cuadro de diálogo Propiedades del elemento:
■ En Restricciones, especifique 600 mm para Desfase de base.
■ En Restricciones, especifique 600 mm para Desfase superior.
■ Haga clic en Aceptar.
14 Pase al ejercicio siguiente, Cómo añadir niveles nuevos en la
página 39.
Cómo añadir niveles nuevos
En este ejercicio, añadirá niveles a la estructura.
Cree niveles
1 En el Navegador de proyectos, haga doble clic en South Elevation
para que ésta sea la vista activa.
2 En la barra de herramientas Vista, haga clic en y amplíe los
niveles.
3 En la ficha Diseño de la barra de diseño, haga clic en Nivel.
4 Dibuje una línea nueva
■ Comience la línea de nivel encima de Level 2.
■ Alinee el punto final con los extremos iniciales de nivel de los
alzados existentes.
Cómo añadir niveles nuevos | 39

44. Este nuevo nivel recibe automáticamente el nombre Level 3.
También se crea automáticamente una vista de plano estructural
con el mismo nombre.
5 Seleccione la cota vertical temporal y especifique 3000 mm para
el alzado Level.
6 Pulse ESC para salir del comando Nivel.
7 Use la misma técnica para crear un alzado Level 4 a 9000 mm.
Copie los pilares en niveles nuevos
8 En el Navegador de proyectos, en Planos estructurales (Structural
Plan), haga doble clic en Level 2.
Copie los pilares en niveles nuevos copiando primero el conjunto
de pilares que se encuentra en las intersecciones de rejilla y luego
el que no se encuentra en ellas. Esto es necesario porque cada pilar
representa un tipo de pilar diferente.
9 Haga clic con el botón derecho en un pilar que se encuentre en
una intersección de rejilla y elija Seleccionar todos los ejemplares.
10 Haga clic en el menú Edición ➤ Copiar a portapapeles.
11 Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
12 En el cuadro de diálogo Seleccionar niveles, con la tecla MAYÚS
presionada, seleccione Level 3 y Level 4.
13 Haga clic con el botón derecho en un pilar que no se encuentre
en una intersección de rejilla y elija Seleccionar todos los
ejemplares.
14 Haga clic en el menú Edición ➤ Copiar a portapapeles.
15 Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
16 En el cuadro de diálogo Seleccionar niveles, con la tecla MAYÚS
pulsada, seleccione Level 3 y Level 4.
17 Haga clic en Aceptar.
18 En el Navegador de proyectos ➤ Alzados (Building Elevation),
haga doble clic en South Elevation.
40 | Capítulo 1 Manual Para empezar

45. 19 Seleccione la rejilla K y arrastre todos los extremos de rejilla encima
de Level 4 como se muestra.
Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
20 Pase al ejercicio siguiente, Cómo añadir armazón horizontal en
la página 41.
Cómo añadir armazón horizontal
En este ejercicio, dotará de armazón a cuatro huecos del nivel 2 mediante la
adición de elementos horizontales y una plataforma de acero.
Seleccione la jácena en el selector de tipo
1 En el Navegador de proyectos, en Planos estructurales (Structural
Plan), haga doble clic en Level 2.
2 En la ficha Modelado de la barra de diseño, haga clic en Viga.
3 En el selector de tipo, seleccione UB-Universal
Beam:356x171x51UB.
4 En el teclado, escriba ZF.
Éste es el acceso directo de teclado para Ajustar en ventana.
5 En la barra de herramientas Vista, haga clic en y dibuje un
cuadro de zoom alrededor del área derecha de la estructura como
se muestra.
Cómo añadir armazón horizontal | 41

46. Use la herramienta Rejilla
6 Añadirá algunas de las jácenas mediante la herramienta Rejilla.
Otras las añadirá individualmente.
En la barra de opciones:
■ Especifique Level 2 para Plano.
■ Especifique Jácena para Uso
■ Haga clic en Rejilla.
7 Pulse CTRL y seleccione las rejillas H y J.
8 En la barra de opciones, haga clic en Finalizar.
Añada el resto de las rejillas de los cuatro huecos
9 En la barra de opciones:
■ Especifique Level 2.
■ Defina Uso como Jácena.
42 | Capítulo 1 Manual Para empezar

47. 10 Seleccione un centro de pilar y dibuje una jácena de pilar a pilar
para dotar de armazón a los huecos con jácenas.
11 Pulse ESC dos veces para terminar de añadir jácenas.
12 Elimine las jácenas entre las intersecciones de rejilla H4 y H5, y
J4 y J5 como se muestra.
Cómo añadir armazón horizontal | 43

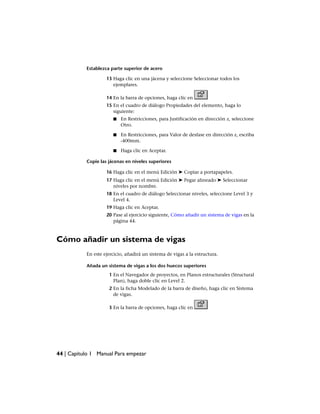

48. Establezca parte superior de acero
13 Haga clic en una jácena y seleccione Seleccionar todos los
ejemplares.
14 En la barra de opciones, haga clic en
15 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ En Restricciones, para Justificación en dirección z, seleccione
Otro.
■ En Restricciones, para Valor de desfase en dirección z, escriba
-400mm.
■ Haga clic en Aceptar.
Copie las jácenas en niveles superiores
16 Haga clic en el menú Edición ➤ Copiar a portapapeles.
17 Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
18 En el cuadro de diálogo Seleccionar niveles, seleccione Level 3 y
Level 4.
19 Haga clic en Aceptar.
20 Pase al ejercicio siguiente, Cómo añadir un sistema de vigas en la
página 44.
Cómo añadir un sistema de vigas
En este ejercicio, añadirá un sistema de vigas a la estructura.
Añada un sistema de vigas a los dos huecos superiores
1 En el Navegador de proyectos, en Planos estructurales (Structural
Plan), haga doble clic en Level 2.
2 En la ficha Modelado de la barra de diseño, haga clic en Sistema
de vigas.
3 En la barra de opciones, haga clic en
44 | Capítulo 1 Manual Para empezar

49. 4 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ En Restricciones, especifique -400 mm para Alzado.
■ En Regla de diseño, seleccione Distancia fija.
■ Para Espaciado fijo, escriba 1800 mm.
■ Para Justificación, seleccione Centro.
■ Para Tipo de viga, seleccione UB-Universal Beam:
254x102x28UB.
■ Haga clic en Aceptar.
5 Seleccione la jácena en el hueco superior izquierdo como se
muestra.
NOTA Las líneas de puntos representan la dirección del sistema de
vigas. El eje longitudinal de los elementos del sistema de vigas se
colocará paralelo a esas líneas.
6 Haga clic para colocar el sistema de vigas.
7 En la barra de opciones, haga clic en
8 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ En Restricciones, especifique -400 mm para Alzado.
■ En Regla de diseño, seleccione Número fijo.
Cómo añadir un sistema de vigas | 45

50. ■ En Número de líneas, escriba 2.
■ Para Tipo de viga, seleccione UB-Universal Beam:
254x102x28UB.
■ Haga clic en Aceptar.
9 Seleccione la jácena en el hueco superior derecho como se muestra.
10 Haga clic para colocar el sistema de vigas.
11 En la barra de opciones, haga clic en
12 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ En Restricciones, especifique -400 mm para Alzado.
■ En Regla de diseño, seleccione Número fijo.
■ En Número de líneas, escriba 3.
■ Para Tipo de viga, seleccione UB-Universal Beam:
254x102x28UB.
■ Haga clic en Aceptar.
46 | Capítulo 1 Manual Para empezar

51. 13 Seleccione la jácena superior en el hueco inferior izquierdo como
se muestra.
14 Haga clic para colocar el sistema de vigas.
15 Seleccione la jácena superior en el hueco inferior derecho como
se muestra.
16 Haga clic para colocar el sistema de vigas.
17 Pulse ESC.
18 Coloque el cursor sobre una línea de rejilla donde existe un sistema
de vigas y pulse TAB hasta que se resalte el sistema de vigas.
19 Haga clic con el botón derecho en el sistema de vigas y haga clic
en Seleccionar todos los ejemplares.
20 Haga clic en el menú Edición ➤ Copiar a portapapeles.
Cómo añadir un sistema de vigas | 47

52. 21 Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
22 En el cuadro de diálogo Seleccionar niveles, seleccione Level 3,
pulse MAYÚS y seleccione Level 4.
23 Haga clic en Aceptar.
24 En el Navegador de proyectos ➤ Vistas 3D (3D View), haga doble
clic en East Section - Perspective.
Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
25 Pase al ejercicio siguiente, Cómo añadir una plataforma compuesta
en la página 48.
Cómo añadir una plataforma compuesta
En este ejercicio, añadirá una plataforma compuesta a la estructura.
Añada una plataforma compuesta al nivel 2
1 En el Navegador de proyectos, en Planos estructurales (Structural
Plan), haga doble clic en Level 2.
2 En la ficha Modelado de la barra de diseño, haga clic en Losa.
3 En la ficha Boceto, haga clic en Propiedades de suelo.
48 | Capítulo 1 Manual Para empezar

53. 4 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ Seleccione Concrete-Commercial 362 mm para Tipo.
■ En Restricciones, especifique -50 mm para Desfase de altura
desde nivel.
■ Haga clic en Aceptar.
5 En la barra de diseño, haga clic en Líneas.
6 Esboce líneas a lo largo del perímetro del edificio mediante las
líneas de modelo más exteriores de la cristalera como puntos de
forzado de cursor y, a continuación, esboce a lo largo de las
jácenas.
7 En la barra de diseño, haga clic en Finalizar boceto.
Revit Structure proporciona un símbolo de dirección de la luz para
la plataforma cuando se coloca esta última. Las medias flechas
rellenadas de este símbolo representan la dirección de la luz de la
plataforma.
Copie la losa en otros niveles
8 Seleccione la losa.
9 Haga clic en el menú Edición ➤ Copiar a portapapeles.
Cómo añadir una plataforma compuesta | 49

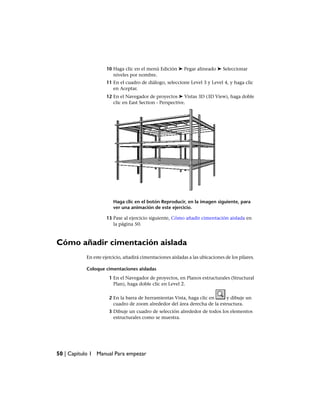

54. 10 Haga clic en el menú Edición ➤ Pegar alineado ➤ Seleccionar
niveles por nombre.
11 En el cuadro de diálogo, seleccione Level 3 y Level 4, y haga clic
en Aceptar.
12 En el Navegador de proyectos ➤ Vistas 3D (3D View), haga doble
clic en East Section - Perspective.
Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
13 Pase al ejercicio siguiente, Cómo añadir cimentación aislada en
la página 50.
Cómo añadir cimentación aislada
En este ejercicio, añadirá cimentaciones aisladas a las ubicaciones de los pilares.
Coloque cimentaciones aisladas
1 En el Navegador de proyectos, en Planos estructurales (Structural
Plan), haga doble clic en Level 2.
2 En la barra de herramientas Vista, haga clic en y dibuje un
cuadro de zoom alrededor del área derecha de la estructura.
3 Dibuje un cuadro de selección alrededor de todos los elementos
estructurales como se muestra.
50 | Capítulo 1 Manual Para empezar

55. 4 En la barra de opciones, haga clic en
5 En el cuadro de diálogo Filtro, haga lo siguiente:
■ Haga clic en No seleccionar ninguno.
■ Seleccione Pilares estructurales.
■ Haga clic en Aceptar.
6 En la barra de opciones, haga clic en
7 En el cuadro de diálogo Propiedades del elemento, haga lo
siguiente:
■ En Restricciones, especifique 0 mm para Desfase de base.
■ En Modelo analítico, seleccione Level 2 para Proyección vertical
superior.
■ En Modelo analítico, seleccione Ground Level para Proyección
vertical inferior.
■ Haga clic en Aceptar.
8 En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Ground Level.
Cómo añadir cimentación aislada | 51

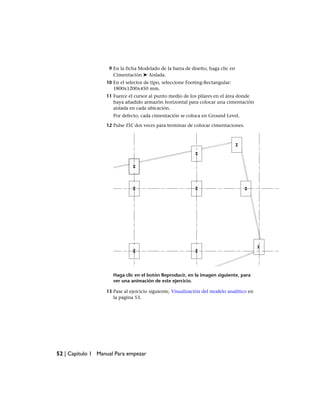

56. 9 En la ficha Modelado de la barra de diseño, haga clic en
Cimentación ➤ Aislada.
10 En el selector de tipo, seleccione Footing-Rectangular:
1800x1200x450 mm.
11 Fuerce el cursor al punto medio de los pilares en el área donde
haya añadido armazón horizontal para colocar una cimentación
aislada en cada ubicación.
Por defecto, cada cimentación se coloca en Ground Level.
12 Pulse ESC dos veces para terminar de colocar cimentaciones.
Haga clic en el botón Reproducir, en la imagen siguiente, para
ver una animación de este ejercicio.
13 Pase al ejercicio siguiente, Visualización del modelo analítico en
la página 53.
52 | Capítulo 1 Manual Para empezar

57. Visualización del modelo analítico
En este ejercicio, visualizará el nivel analítico.
Visualice el modelo analítico
1 En el Navegador de proyectos ➤ Vistas 3D (3D View), haga doble
clic en View 1 - Analytical.
2 En la barra de controles de vista:
■ Seleccione Nivel de detalle: Alto.
■ Seleccione Estilo de gráficos de modelo: Estructura alámbrica.
3 En la barra de herramientas Vista, haga clic en y dibuje un
cuadro de zoom alrededor del área derecha de la estructura.
Los elementos estructurales dentro de la vista analítica se muestran
con estos colores: las líneas marrones indican losas, las azules
pilares y las naranjas vigas.
4 Seleccione una de las vigas.
Visualización del modelo analítico | 53

58. 5 En la barra de opciones, haga clic en
6 En el cuadro de diálogo Propiedades del elemento, descienda hasta
el parámetro Modelo analítico.
Observe que la configuración por defecto para Proyección vertical
es Autodetectar.
7 Haga clic en Aceptar.
8 Pase al ejercicio siguiente, Cómo añadir una carga al nivel 4 en
la página 54.
Cómo añadir una carga al nivel 4
En este ejercicio, añadirá una carga superficial al nivel 4 de la estructura.
Añada una carga superficial a la losa del nivel 4
1 En el Navegador de proyectos ➤ Vistas 3D (3D View), haga doble
clic en View 1 - Analytical.
2 En la ficha Modelado de la barra de diseño, haga clic en Cargas.
3 En la barra de opciones, haga clic en
NOTA Asegúrese de que hace clic en la opción Carga superficial con
anfitrión. Use la información de herramientas para cerciorarse de que
hace clic en la opción correcta.
4 En el selector de tipo, seleccione Cargas superficiales: Area Load
1.
5 Seleccione el perímetro de la losa de Level 4.
6 En el Navegador de proyectos ➤ Vistas (all) ➤ Planos estructurales
(Structural Plan), haga doble clic en Level 4.
54 | Capítulo 1 Manual Para empezar

59. 7 En la barra de diseño, haga clic en Modificar para salir de la
herramienta Cargas.
8 Haga clic con el botón derecho en la carga y seleccione Propiedades
del elemento.
9 En el cuadro de diálogo Propiedades del elemento, escriba -0.1330
kN para el parámetro Fz 1 y haga clic en Aceptar.
10 Pase al ejercicio siguiente, Creación de planos y adición de vistas
en la página 55.
Creación de planos y adición de vistas
En este ejercicio, colocará una vista de plano, un alzado, 3D y una llamada en
un plano.
Cree un plano y coloque vistas en el plano
1 Haga clic en el menú Vista ➤ Nuevo ➤ Plano.
2 En el cuadro de diálogo Seleccionar un cuadro de rotulación,
seleccione A1 Metric y haga clic en Aceptar.
Creación de planos y adición de vistas | 55

60. 3 En el Navegador de proyectos ➤ Planos, haga clic con el botón
derecho en el plano S-1- Sin nombre y haga clic en Cambiar
nombre.
4 En el cuadro de diálogo Cambiar nombre, haga lo siguiente:
■ En Número, escriba S-1.
■ Para Nombre, escriba Plans and Elevations (Planos y alzados).
■ Haga clic en Aceptar.
Añada una vista de plano
5 En el Navegador de proyectos ➤ Planos (all), haga doble clic en
S-1 - Plans and Elevations.
6 En la ficha Vista de la barra de diseño, haga clic en Añadir vista.
7 En el cuadro de diálogo Vistas, seleccione Plano estructural: Level
2 y haga clic en Añadir vista a plano.
8 Haga clic en el plano para colocar la vista del plano estructural.
9 Haga clic con el botón derecho en esta vista y haga clic en
Propiedades del elemento.
10 En el cuadro de diálogo Propiedades del elemento, 1:200 para
Escala de vista y haga clic en Aceptar.
11 Arrastre la vista a la posición requerida en el plano.
12 Ajuste la longitud de la línea de título. Para ello, arrastre un control
de extremo de tal manera que la línea encaje debajo de la vista.
Añada una vista de alzado
13 En la barra de diseño, haga clic en Añadir vista.
14 En el cuadro de diálogo Vistas, seleccione Alzado: South Elevation
y haga clic en Añadir vista a plano.
15 Haga clic en el plano para colocar la vista.
16 En la barra de opciones, haga clic en
17 Especifique 1:200 para Escala de vista y haga clic en Aceptar.
18 Arrastre la vista a la posición requerida en el plano.
19 Ajuste la longitud de la línea de título. Para ello, arrastre un
extremo de tal manera que la línea encaje debajo de la vista.
Añada una vista 3D
20 En la barra de diseño, haga clic en Añadir vista.
56 | Capítulo 1 Manual Para empezar

61. 21 En el cuadro de diálogo Vistas, seleccione Vista 3D: East Section
- Perspective, y haga clic en Añadir vista a plano.
22 Haga clic en el plano para colocar la vista.
23 Arrastre la vista a la posición requerida en el plano.
Cree una vista de llamada
24 En el Navegador de proyectos ➤ Planos estructurales (Structural
Plan), haga doble clic en Ground Level.
25 En la ficha Vista, haga clic en Llamada.
26 Dibuje un boceto de la llamada como se muestra.
Añada la vista de llamada al plano
27 En el Navegador de proyectos, haga clic con el botón derecho en
S-1, Plans and Elevations, y luego haga clic en Añadir vista.
28 En el cuadro de diálogo Vistas, haga clic en Plano estructural:
Callout of Ground Level y haga clic en Añadir vista a plano.
29 Haga clic en el plano para colocar la vista.
30 En la barra de opciones, haga clic en
31 Especifique 1:96 para Escala de vista.
32 Para Nivel de detalle, seleccione Alto.
Creación de planos y adición de vistas | 57

62. 33 Haga clic en Aceptar.
34 Arrastre la vista a la posición requerida en el plano.
Ha completado las tareas de Para empezar con·Revit Structure
2009.
58 | Capítulo 1 Manual Para empezar
