REVIT Architecture, Notas

REVIT Architecture [PLANOS DE AREAS Y DE HABITACIONES]

PLANTILLAS

Plantillas
Inicio de un proyecto nuevo

Al empezar un proyecto en Revit Architecture, el archivo del proyecto utiliza una
configuración por defecto, definida en una plantilla de proyecto. Revit Architecture
incluye una plantilla por defecto denominada default.rte que contiene varias opciones
útiles para empezar el proceso de diseño inmediatamente. Si lo desea, también puede
iniciar un proyecto con una plantilla personalizada.

Inicio de proyecto nuevo con una configuración por defecto

Haga clic en el menú Archivo ➤ Nuevo ➤ Proyecto
En el cuadro de diálogo Proyecto nuevo, para Plantilla, seleccione Ninguno. Para Crear
nuevo, haga clic en Proyecto. Haga clic en Aceptar. En el cuadro de diálogo Seleccionar
unidades iniciales, haga clic en Métrico.

Inicio de un proyecto utilizando una plantilla

1 Inicie Revit Architecture.
2 Haga clic en el menú Archivo ➤ Nuevo ➤ Proyecto
3 En el cuadro de diálogo Proyecto nuevo, para Archivo de plantilla, haga clic en
Examinar.
4 Acceda a la ubicación de la plantilla de proyecto deseada, seleccione el archivo (de
tipo RTE) y haga clic en Abrir. Revit Architecture proporciona varias plantillas de
proyecto, que se encuentran en el archivo Metric Templates

■ Documents and SettingsAll UsersDatos de programaAutodesk<nombre de
producto>

Puede utilizar uno de estos archivos o crear sus propias plantillas según sea necesario a
fin de seguir las normativas o los estándares de la empresa o simplificar el proceso de
configuración de diversos tipos de proyectos.
5 Para Crear nuevo, haga clic en Proyecto.
6 Haga clic en Aceptar.

Revit Architecture crea un archivo de proyecto nuevo con la configuración definida en la
plantilla especificada. El nombre de proyecto por defecto aparece en la barra de título de
la ventana de Revit. Para asignar otro nombre de archivo, utilice el menú Archivo ➤
Guardar como.

Creación de una plantilla de proyecto personalizada

Las plantillas de proyecto proporcionan las condiciones iniciales de un proyecto. Se
ofrecen varias plantillas con Revit Architecture, o puede crear las propias. Cualquier
proyecto basado en la plantilla hereda todas las familias, configuraciones (como
unidades, patrones de relleno, estilos y grosores de línea, y escalas de vista), y
geometría de la plantilla.

Hay varias formas de crear una plantilla de proyecto personalizada:

HIGHTECH TUTORIALS – RAC 20 Pág.


■ Abra un archivo de plantilla existente, modifique la configuración según sea preciso y
guárdale como un nuevo archivo de plantilla (RTE).
■ Comience con un proyecto en blanco, defina todos sus parámetros y guárdelo como
un archivo de plantilla (RTE).
■ Empiece con un archivo de proyecto en blanco y establezca los nombres de las vistas,
los niveles y las ventanas gráficas. Puede crear un conjunto de dibujos creando planos y
añadiéndoles vistas. Conforme empieza a dibujar la geometría en esas vistas, se
actualizan las vistas de los planos.
■ Empiece con un proyecto que ya contenga geometría; una geometría que se puede
utilizar como base de nuevos proyectos. Por ejemplo, si ha definido la geometría de un
campus universitario y desea incluirla en varios otros proyectos para la universidad,
guarde el proyecto con la geometría como plantilla. Cada vez que abra un proyecto
nuevo con esta plantilla, se incluirá la geometría.

Las plantillas usan la extensión de archivo RTE.

Parámetros de plantillas de proyecto
En una plantilla de proyecto de Revit Architecture puede definir de antemano lo
siguiente:
■ Información de proyecto Incluye datos como el nombre y el número del proyecto, el
nombre del cliente,etc.
■ Configuración de proyecto. Por ejemplo, puede definir estilos de línea para
componentes y líneas, patrones de relleno para materiales, unidades de proyecto,
incrementos de forzado de cursor para vistas de modelo, etc.
.■ Familias. Incluyen familias de sistema y familias cargadas. Puede modificar o duplicar
familias de sistema (por ejemplo, muros) según lo requiera un proyecto. También puede
cargar familias como, por ejemplo, familias personalizadas o de uso habitual y cuadros
de rotulación.
■ Vistas de proyecto. Puede predefinir vistas de plano, niveles, tablas de planificación,
leyendas, planos,etc.
■ Parámetros de visibilidad/gráficos. La configuración de gráficos de un proyecto se
especifica en el cuadro de diálogo Estilos de objeto. Si es preciso puede modificar los
estilos de objeto del proyecto vista por vista.
■ Configuración de impresión. Predefina impresoras y opciones de impresión.
■ Parámetros compartidos y de proyecto. Predefina parámetros de proyecto e identifique
un archivo de parámetros compartidos.

NOTA No se pueden incluir subproyectos en las plantillas de un proyecto.

Transferencia de normas de proyecto
Puede copiar y pegar normas de proyecto de un proyecto y aplicarlas a otro. Entre las
normas de proyecto se encuentran tipos de familia, grosores de línea, materiales,
plantillas de vista, y estilos de objeto.

Puede especificar las normas que desea copiar. Cualquier objeto que no se marque
explícitamente para copiar pero que tenga referencias de un objeto copiado se copia.
Por ejemplo, si selecciona un tipo de muro y se olvida de copiar el material, Revit
Architecture lo copia.

Para transferir normas de proyecto:
1 Abra los proyectos de origen y de destino.
2 En el proyecto de destino, haga clic en el menú Archivo ➤ Transferir normas de
proyecto.



3 Seleccione el proyecto de origen en Copiar desde.
4 En el cuadro de diálogo Seleccionar elementos para copiar, seleccione las normas de
proyecto deseadas. Para seleccionar todas las normas de proyecto, haga clic en
Seleccionar todos.
6 Si se abre el cuadro de diálogo Duplicar tipos, seleccione entre las opciones
siguientes:
■ Sobrescribir: transfiere todas las normas de proyecto nuevas y sobrescribe los tipos
duplicados.
■ Sólo nuevo: transfiere todas las normas de proyecto nuevas y omite los tipos
duplicados.
■ Cancelar: cancela la operación.

Especificación de información de proyecto

1 Haga clic en el menú Configuración ➤ Información de proyecto.
2 En el cuadro de diálogo Propiedades del elemento, especifique:
■ Datos energéticos, consulte Especificación de configuración de análisis energético
(gbXML)
■ Fecha de presentación del proyecto.
■ Estado de proyecto.
■ Nombre de cliente.
■ Dirección de proyecto: haga clic en Editar, escriba la dirección en el cuadro de texto y
haga clic en Aceptar.
■ Nombre de proyecto.
■ Número de proyecto.

La información de proyecto se puede incluir en tablas de planificación que contienen los
elementos de los modelos vinculados.

Especificación de configuración de análisis energético
(gbXML)
Puede definir la información gbXML que puede ser utilizada por software de análisis
energético de terceros.

La configuración de gbXML especifica los valores de parámetros utilizados por software
de terceros al calcular el consumo de energía. Los parámetros siguientes se deben
especificar antes de exportar un archivo gbXML para su uso en una aplicación de
análisis energético:
■ Tipo de edificio: especifica el tipo de edificio acorde con el esquema 0.34 gbXML
(similar a ASHRAE).
■ Código postal: determina la ubicación del edificio.
■ Plano de suelo: especifica el nivel que actúa como referencia de nivel de suelo para el
edificio. Los espacios que se encuentran por debajo de este nivel se consideran
subterráneos. El nivel por defecto es cero.
■ Superficies de sombreado: superficies que no son adyacentes a ningún espacio e
incluyen superficies que obstruyen el paso de la luz del sol.
■ Fase de proyecto: especifica el estado de la construcción (Existente, Nueva
construcción).
■ Tolerancia de espacio de ranura: especifica la tolerancia para áreas que se
considerarán como espacios de ranura.

Para especificar la configuración gbXML:
1 Haga clic en el menú Configuración ➤ Información de proyecto.



2 En el cuadro de diálogo Propiedades del elemento, haga clic en el botón Editar del
parámetro Datos energéticos.
Se abre el cuadro de diálogo Propiedades de tipo.
3 En el cuadro de diálogo Propiedades del elemento, realice estos pasos:
■ En Tipo de edificio, seleccione uno de los valores predefinidos.
■ Para Código postal, escriba un código postal válido.
■ Para Fase de proyecto, seleccione Existente o Nueva construcción.
■ Para Tolerancia de espacio de ranura, especifique un valor. Todas las áreas dentro de
dicho valor de tolerancia se consideran espacios de ranura.
4 Haga clic dos veces en Aceptar.

Plantillas de vista
Una plantilla de vista es una colección de propiedades de vista, como escala de vista,
disciplina, nivel de detalle, y configuración de visibilidad, que son comunes a un tipo de
vista (por ejemplo, de plano o alzado).

Puede especificar el valor de cada una de las propiedades de la plantilla. También es
posible excluir propiedades de una plantilla de vista. Las propiedades excluidas no
requieren un valor y no se modifican al aplicar una plantilla de vista.

Puede usar plantillas de vista para:
■ Aplique un conjunto definido de propiedades de vista a una vista específica. Por
ejemplo, si tiene una vista de plano que muestra un diseño de mobiliario, puede crear
una plantilla de vista que tenga las propiedades de vista que necesita para este tipo de
vista de plano. Si crea otras vistas de plano que requieren las mismas propiedades que
el plano de mobiliario, puede aplicar la misma plantilla de vista.
■ Normalice el aspecto de las vistas del proyecto antes de imprimir o exportar una vista
o proyecto. Para ello, defina una plantilla de vista por defecto que pueda aplicar
posteriormente a varias vistas a la vez.

Las vistas y las plantillas de vista de proyecto no están vinculadas. Cuando una plantilla
cambia, todas las vistas creadas a partir de dicha plantilla no se actualizan
automáticamente. Puede volver a aplicar la plantilla modificada, que sobrescribe la
configuración de propiedades de vista anterior.

Se ofrecen varias plantillas de vista con Revit Architecture, o puede crear las propias a
partir de éstas. Las plantillas de vista se pueden transferir de un proyecto a otro.

Creación de una plantilla de vista
Puede crear una plantilla de vista duplicando una plantilla de vista existente y realizando
las modificaciones necesarias. También puede crear una plantilla de vista a partir de una
vista de proyecto.

Para crear una plantilla de vista a partir de una plantilla de vista existente:
1 Haga clic en el menú Configuración ➤ Plantillas de vista.
Se abrirá el cuadro de diálogo Plantillas de vista.
2 En el cuadro de diálogo Plantillas de vista, seleccione uno de los tipos de plantilla
disponibles en la lista Mostrar tipo.
Cada tipo contiene un conjunto de propiedades de vista distinto del de los otros tipos.
Seleccione uno que contenga las propiedades requeridas para la plantilla que va a
crear.
3 En la lista Nombre, seleccione una plantilla de vista.
4 Haga clic en (Duplicar).

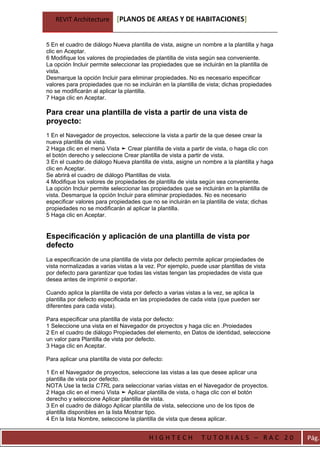

5 En el cuadro de diálogo Nueva plantilla de vista, asigne un nombre a la plantilla y haga
clic en Aceptar.
6 Modifique los valores de propiedades de plantilla de vista según sea conveniente.
La opción Incluir permite seleccionar las propiedades que se incluirán en la plantilla de
vista.
Desmarque la opción Incluir para eliminar propiedades. No es necesario especificar
valores para propiedades que no se incluirán en la plantilla de vista; dichas propiedades
no se modificarán al aplicar la plantilla.

Para crear una plantilla de vista a partir de una vista de
proyecto:
1 En el Navegador de proyectos, seleccione la vista a partir de la que desee crear la
nueva plantilla de vista.
2 Haga clic en el menú Vista ➤ Crear plantilla de vista a partir de vista, o haga clic con
el botón derecho y seleccione Crear plantilla de vista a partir de vista.
3 En el cuadro de diálogo Nueva plantilla de vista, asigne un nombre a la plantilla y haga
clic en Aceptar.
Se abrirá el cuadro de diálogo Plantillas de vista.
4 Modifique los valores de propiedades de plantilla de vista según sea conveniente.
La opción Incluir permite seleccionar las propiedades que se incluirán en la plantilla de
vista. Desmarque la opción Incluir para eliminar propiedades. No es necesario
especificar valores para propiedades que no se incluirán en la plantilla de vista; dichas
propiedades no se modificarán al aplicar la plantilla.

Especificación y aplicación de una plantilla de vista por
defecto
La especificación de una plantilla de vista por defecto permite aplicar propiedades de
vista normalizadas a varias vistas a la vez. Por ejemplo, puede usar plantillas de vista
por defecto para garantizar que todas las vistas tengan las propiedades de vista que
desea antes de imprimir o exportar.

Cuando aplica la plantilla de vista por defecto a varias vistas a la vez, se aplica la
plantilla por defecto especificada en las propiedades de cada vista (que pueden ser
diferentes para cada vista).

Para especificar una plantilla de vista por defecto:
1 Seleccione una vista en el Navegador de proyectos y haga clic en .Proiedades
2 En el cuadro de diálogo Propiedades del elemento, en Datos de identidad, seleccione
un valor para Plantilla de vista por defecto.

Para aplicar una plantilla de vista por defecto:

1 En el Navegador de proyectos, seleccione las vistas a las que desee aplicar una
plantilla de vista por defecto.
NOTA Use la tecla CTRL para seleccionar varias vistas en el Navegador de proyectos.
2 Haga clic en el menú Vista ➤ Aplicar plantilla de vista, o haga clic con el botón
derecho y seleccione Aplicar plantilla de vista.
3 En el cuadro de diálogo Aplicar plantilla de vista, seleccione uno de los tipos de
plantilla disponibles en la lista Mostrar tipo.
4 En la lista Nombre, seleccione la plantilla de vista que desea aplicar.



Puede utilizar las propiedades de vista de otra vista de proyecto como plantilla de vista.
Para ello, seleccione Mostrar vistas y luego el nombre de la vista.
5 (Opcional) Seleccione Aplicar automáticamente a nuevas vistas del mismo tipo para
aplicar esta plantilla a todas ellas.
6 Haga clic en Aplicar.

Se aplica la plantilla de vista seleccionada.

Planos en plantillas de proyecto
Puede incluir planos en las plantillas de proyecto que cree. Empiece con un archivo de
proyecto vacío y cree los niveles y las vistas estándar que deberían incluirse en cada
proyecto. Deje las vistas vacías pero con nombres estándar asignados. Para crear un
conjunto de documentos de construcción estándar, cree planos utilizando los cuadros de
rotulación deseados. Añada vistas a los planos utilizando las plantillas de ventana
gráfica y los tipos de título de vista que quiera. Guarde el proyecto vacío como plantilla
de proyecto.

Cuando cree un proyecto utilizando esta plantilla, todas esas vistas y planos estarán
disponibles y aparecerán en una lista en el Navegador de proyectos. Al empezar a
dibujar el modelo de construcción en las vistas de proyecto, las vistas de los planos se
actualizarán automáticamente. Esta técnica contribuye a racionalizar los procedimientos
de creación de documentación del proyecto

Aplicación de una plantilla de vista a todas las vistas en un
plano

1 En el Navegador de proyectos, haga clic con el botón derecho en un nombre de vista
de plano y, a continuación, haga clic en Aplicar plantillas de vista a todas las vistas o en
Aplicar plantilla de vista por defecto a todas las vistas.
Si selecciona Aplicar plantilla de vista por defecto a todas las vistas, se aplicará la
plantilla de vista por defecto definida en las propiedades de cada vista y la tarea
quedará completada.
2 En el cuadro de diálogo Aplicar plantilla de vista, seleccione uno de los tipos de
plantilla disponibles en la lista Mostrar tipo.
3 En la lista Nombre, seleccione la plantilla de vista que desea aplicar.
Puede utilizar las propiedades de vista de otra vista de proyecto como plantilla de vista.
Para ello, seleccione Mostrar vistas y luego el nombre de la vista.
4 Haga clic en Aplicar.

La plantilla de vista se aplica a todas las vistas del plano.

Propiedades de plantillas de vista
Puede acceder a las propiedades de plantilla de vista desde el menú Configuración ➤
Plantillas de vista. Tenga en cuenta que no todas las propiedades estarán disponibles
para cada tipo de plantilla de vista.

Nombre // Descripción

Escala de vista // La escala de la vista. Cuando selecciona Personalizada, puede editar
la propiedad Valor de escala.



Valor de escala 1: // Proporción que se deriva de la escala de vista. Por ejemplo, si la
escala de vista es 1:100, el valor de la escala es la proporción 100/1 o 100. Puede editar
este valor cuando selecciona Personalizada para la propiedad Escala de vista.

Visualizar modelo // Oculta el modelo en la vista de detalle. El parámetro Normal
muestra todos los elementos normalmente. Es para vistas que no son de detalle. El
parámetro No visualizar muestra sólo los elementos específicos de la vista de detalle.
Estos elementos comprenden líneas, regiones, cotas, texto y símbolos. Los elementos
del modelo no se muestran. El parámetro Como subyacente muestra todos los
elementos específicos de la vista de detalle; los elementos del modelo aparecen
atenuados. Puede utilizar el modelo subyacente como referencia para trazar líneas,
acotar y alinear.

Nivel de detalle // Aplica la configuración de nivel de detalle a la vista.

Modelo de modificaciones de v/g // Haga clic en Editar para ver y modificar las opciones
de visibilidad para categorías de modelo.

Anotación de modificaciones de v/g // Haga clic en Editar para ver y modificar las
opciones de visibilidad para categorías de anotación.

Importación de modificaciones de v/g // Haga clic en Editar para ver y modificar las
opciones de visibilidad para categorías importadas.

Filtro de modificaciones de v/g // Haga clic en Editar para ver y modificar las
opciones de visibilidad para filtros.

Estilo de gráficos de modelo // Indica el parámetro de vista aplicado a la
vista.

Gráficos de modelo avanzados // Haga clic en Editar para acceder al cuadro
de diálogo Gráficos de modelo avanzados. En este cuadro de diálogo se
pueden añadir sombras y líneas de silueta.

Delimitación lejana // Especifique la configuración de plano de delimitación
lejana.

Subyacente // Muestra otro corte del modelo en la vista de plano actual.
Este corte del modelo
puede realizarse por encima o por debajo del nivel actual. El subyacente
aparece atenuado y se puede ver incluso en líneas ocultas. Resulta útil para
comprender la
relación de los componentes en las diferentes plantas. El subyacente se
suele desactivar
antes de exportar o imprimir la vista. Un subyacente se define especificando
un nivel. Aparece el corte del modelo entre ese nivel y el inmediato superior.
Tres
de las opciones del subyacente (Nivel actual, Nivel superior y Nivel inferior)
dependen
del nivel actual. El resto de las opciones son absolutas.

CONSEJO Un nivel realmente superior al actual puede ser la vista de
subyacente.
Por ejemplo, el sótano podría tener el Nivel 2 como subyacente.



Rango de vista // Haga clic en Editar para acceder al cuadro de diálogo
Rango de vista. El Rango
principal lo definen los planos de delimitación superior e inferior. Los
elementos que se hallan dentro de los contornos del rango principal se
dibujan de acuerdo con sus estilos de objeto. Los que no se hallan dentro del
rango principal y que, aun así, quedan dentro de la profundidad de vista
especificada se dibujan mediante el estilo de línea Más allá. El nivel al que se
corta el plano viene determinado por el desfase de plano de corte del valor
de nivel actual. Sólo es aplicable a las vistas de plano y de plano de techos.
.

Orientación // Orienta el proyecto al norte del proyecto o al norte real.

Filtro de fase // Aplica las propiedades de fase a la vista.

Disciplina // Determina la visibilidad de los muros no de carga y los símbolos
de anotación específicos de cada disciplina (por ejemplo, alzados de
estructura).

Ubicación de esquema de color // Especifique la visualización del esquema
de color. La opción Primer plano aplica color a todos los elementos de la
habitación o del área; Fondo aplica color únicamente al suelo.

Delimitación de profundidad // Especifique la configuración de delimitación
de profundidad.

Plantillas de vista para configuración modelizada
Una plantilla de vista es una colección de propiedades definidas para vistas de un tipo
concreto. Tras definir la configuración de modelizado para una vista 3D, puede
almacenar estos parámetros en una plantilla de vista. Cuando desee usar la misma
configuración de modelizado en una vista 3D distinta, aplique la plantilla de vista a esa
vista.

Una plantilla de vista 3D puede almacenar la siguiente configuración de modelizado:
■ Calidad
■ Esquema de iluminación y posición del sol
■ Configuración de luces artificiales atenuadas, apagadas y encendidas.
■ Configuración de cielo y nubes o color de fondo
■ Configuración de exposición

Creación de una plantilla de vista para configuración de
modelizado
El siguiente es un procedimiento básico para crear una plantilla de vista 3D de
configuración de modelizado y aplicarla a otras vistas 3D.

Para crear una plantilla de vista de configuración de modelizado
1 En una vista 3D, defina la configuración de modelizado como desee.
2 En el navegador de proyectos, haga clic con el botón derecho en el nombre de la vista
3D y, a continuación, haga clic en Crear plantilla de vista a partir de esta vista.
3 En el cuadro de diálogo Nueva plantilla de vista, escriba un nombre y haga clic en
Aceptar. El cuadro de diálogo Plantilla de vista muestra el nombre de la nueva plantilla
de vista y sus propiedades de vista.
4 (Opcional) Para comprobar o cambiar la configuración de modelizado de la plantilla de
vista, en Propiedades de vista, en Configuración de modelizado, haga clic en Editar.
Modifique los parámetros y haga clic en Aceptar.



5 Compruebe que las otras propiedades de vista están incluidas en la plantilla de vista.
Cambie las propiedades. Desactive la opción Incluir de aquellas propiedades que desee
excluir de la plantilla de vista.

Puede aplicar la plantilla de vista a otras vistas 3D

Importar/Vincular
El comando Importar/Vincular permite importar o vincular varios formatos de archivo.
Según el formato importado, puede variar la calidad de la geometría. Si desea más
información sobre las variaciones de geometría importada

Cuando importe archivos, posiblemente tenga que ampliar el área de dibujo para ver los
datos importados.

Importación de geometría adecuada
Al importar un archivo en Revit Architecture, el formato del archivo importado puede
admitir calidades de geometría distintas. Estas variaciones se deben al tipo de archivo,
la configuración de exportación y la configuración de importación.
Algunos comandos y prestaciones de Revit Architecture requieren tipos de geometría
concretos. Por ejemplo:
■ La herramienta Unir geometría requiere geometría volumétrica.
■ El modelizado de una imagen hace preciso que las caras estén asociadas con
propiedades de materiales.
■ La herramienta Cubierta por lado requiere geometría con lados de tamaño apropiado
para paneles de cubierta plana, o una representación NURB de un panel de cubierta de
forma compleja.
■ Los ejemplares de masa requieren geometría volumétrica para calcular volúmenes,
áreas de superficie y caras de área común del piso.

Puede importar diferentes tipos de formato en Revit Architecture. Al exportar un archivo
desde la aplicación de origen para utilizarlo con Revit Architecture, puede definir una
serie de opciones de exportación. Con estas múltiples variaciones de formatos de
archivo y opciones de exportación, es importante asegurarse de que el archivo
exportado proporcione los datos geométricos necesarios para la prestación de Revit
Architecture que tiene previsto utilizar. Para optimizar los resultados con diferentes
formatos de archivo, consulte la documentación que se incluye con las aplicaciones de
exportación.

Importación o vinculación de formatos CAD
Utilice el menú Archivo ➤ Importar/Vincular para importar o vincular datos vectoriales de
otros programas CAD como AutoCAD 2009 (DWG y DXF), MicroStation® (DGN),
SketchUp (SKP y DWG) y ACIS (SAT). Revit Architecture permite importar la mayoría de
los sólidos y superficies DGN, a excepción de los conos, curvas B-Spline y SmartSolids.

Además de utilizando el comando Importar/Vincular, los archivos CAD se pueden
importar utilizando el método de arrastrar y colocar del Explorador de Windows® a una
vista de modelo, diseño o plano de Revit Architecture.
Puede reflejar los archivos CAD importados y vinculados.



NOTA Revit Architecture importa sólidos ACIS desde archivos SAT. Los formatos de
archivos SAT posteriores a la versión 7.0 no pueden importarse a Revit Architecture.
Debe determinar qué versiones crea su programa de modelado de sólidos. Ciertos
programas de modelado de sólidos (como form-Z®) crean por defecto formatos de
archivos SAT posteriores a la 7.0.

Forzado de cursor a geometría importada

Supongamos que va a importar un dibujo de AutoCAD 2009® en Revit Architecture y
luego va a trazar muros en ese dibujo. Cuando coloca el cursor cerca de las líneas que
representan los muros, el cursor puede forzarse a las líneas o el punto medio entre
ellas.

Gráficos proxy de archivos de AutoCAD 2009

Revit Architecture admite la lectura de gráficos proxy de archivos de AutoCAD 2009. Los
gráficos proxy son representaciones de AutoCAD 2009 de los objetos de AutoCAD
Architecture. A diferencia de los objetos de AutoCAD Architecture, los gráficos proxy no
son inteligentes.

Pueden existir gráficos proxy para múltiples tipos de datos de AutoCAD 2009, por
ejemplo componentes de Mechanical Desktop (MDT) y objetos de Runtime eXtension
(ARX) de AutoCAD 2009. Si configura el comando Gráficos proxy como 1 en AutoCAD
2009, Revit Architecture puede importar objetos de ARX y AutoCAD Architecture (como
muros o suelos) en el archivo DWG o DXF.

Implicaciones de importación frente a vinculación en
referencias externas
Imagine que utiliza AutoCAD para generar un archivo DWG que contenga referencias
externas. Al importar o vincular el archivo DWG, Revit Architecture muestra la geometría
de las referencias externas anidadas. La decisión de importar o vincular un archivo a un
proyecto de Revit afecta a lo que puede hacer con la información de las referencias
externas:
■ Si importa el archivo, puede descomponer las referencias externas anidadas en
elementos de Revit. Sin embargo, si el archivo de referencia externa se actualiza tras la
importación, Revit Architecture no reflejará los cambios automáticamente en dicho
archivo.
■ Si vincula el archivo, Revit Architecture actualiza automáticamente la geometría para
reflejar cambios en los archivos de referencia externa. Sin embargo, no es posible
descomponer las referencias externas anidadas en elementos de Revit.

Importación o vinculación de archivos CAD utilizando el
comando Importar/Vincular

1 Haga clic en el menú Archivo ➤ Importar/Vincular ➤ Formatos CAD.
2 En el cuadro de diálogo Importar/Vincular, vaya a la carpeta que contiene el archivo
que se desea importar o vincular.

CONSEJO Asegúrese de importar los datos geométricos necesarios para la prestación
de Revit Architecture que va a utilizar.
3 Seleccione el archivo.
4 Seleccione vincular si desea vincular el archivo (en lugar de importarlo).
5 Defina las opciones de importación.



6 Haga clic en Abrir.
NOTA Si abre un archivo DGN, se abre el cuadro de diálogo Seleccionar vista.
Seleccione una vista para abrir. La vista corresponde exactamente a la vista
MicroStation y se importa en Revit Architecture exactamente como aparece en
MicroStation.
7 Si decide colocar manualmente los datos importados, se muestran en el área de dibujo
y se mueven con el cursor. Haga clic para colocar los datos importados.
Quizá necesite efectuar un zoom para ver los datos importados.

Importación de archivos CAD con i-drop
Revit Architecture admite la función de arrastrar y colocar i-drop® de Autodesk. Cuando
mediante i-drop se toman objetos de una página Web compatible con i-drop, Revit
Architecture descarga el archivo y lo importa como si procediera de un archivo local.
Al arrastrar y colocar un archivo, se importa con la configuración por defecto. Si desea
utilizar otra configuración (por ejemplo, colocación en origen en lugar de en la posición
del cursor) tendrá que importar el archivo mediante el menú Archivo ➤
Importar/Vincular.

CONSEJO Asegúrese de importar los datos geométricos necesarios para la prestación
de Revit Architecture que va a utilizar.

Para importar archivos CAD mediante i-drop
1 En una página Web compatible con i-drop, haga clic en la miniatura del objeto.
2 Arrastre el archivo de la página Web a Revit Architecture.
3 Suelte el objeto directamente en la vista activa.

Importación de archivos de SketchUp
Google™ SketchUp® es una herramienta de visualización y modelado de uso general.
Revit Architecture utiliza el modelado de información de construcción, en el que los
elementos de construcción comprenden las relaciones que se establecen entre ellos. En
un proyecto de diseño, es posible utilizar ambos productos para aprovechar las
funciones exclusivas de cada uno de ellos. Por ejemplo:
■ Si desea modelar una pasada de diseño inicial o modelar rápidamente un solo
elemento, comience con SketchUp. Posteriormente, use Revit Architecture para ajustar
el diseño.
■ Si desea diseñar masas de construcción completas y asociar posteriormente
elementos de construcción reales a las mismas, utilice SketchUp para la fase de diseño.
A continuación, utilice Revit Architecture para la fase de planificación detallada.
Para utilizar un diseño de SketchUp en Revit Architecture, importe un archivo SKP de
SketchUp directamente en Revit Architecture. Si lo desea, puede utilizar SketchUp para
exportar un archivo DWG y, a continuación, importar dicho archivo en Revit Architecture.
Para incorporar un diseño de SketchUp en un proyecto de Revit, utilice el siguiente
proceso general:
1 Use Revit Architecture para crear una familia fuera del proyecto o una familia in situ en
el proyecto.
2 Importe el archivo de SketchUp en la familia.
3 Si creó la familia fuera del proyecto, cargue la familia en el proyecto.

NOTA Revit Architecture no admite la vinculación de archivos de SketchUp. De esta
forma, si importa un archivo de SketchUp en un proyecto de Revit y, posteriormente,
realiza cambios en dicho archivo, no se puede actualizar fácilmente el proyecto de Revit
para reflejar los cambios. Por lo tanto, complete toda la parte del diseño que sea
posible en SketchUp antes de importarlo en Revit Architecture.



Importación de archivos SKP
Antes de importar un archivo SKP de SketchUp en Revit Architecture, haga lo siguiente:
■ Asegúrese de importar los datos geométricos necesarios para la prestación de Revit
Architecture que va a utilizar.
■ Revise Limitaciones de datos de SketchUp importados a Revit Architecture
■ Revise Recomendaciones para la importación de masas.

Para importar archivos SketchUp
1 Cree una familia in situ en un proyecto de Revit o cree una familia en el editor de
familias..
3 En el cuadro de diálogo Importar/Vincular, vaya a la carpeta que contenga el archivo
de SketchUp.
4 En Archivos de tipo, seleccione el tipo de archivo SKP
5 Seleccione el archivo que importar.
6 Especifique la configuración de importación requerida.

Ésta es la configuración recomendada:
■ Colores: mantener
■ Unidades de importación: Autodetectar
■ Posición: Automático - Origen a origen
■ Colocar en: Nivel 1 o Ref. Nivel
■ Orientación de vista

Para ver el formulario basado en SketchUp, es posible que sea necesario hacer lo
siguiente:
■ Active una vista 3D.
■ Para mejorar la visibilidad, en la barra de controles de vista, para Estilo de gráficos de
modelo seleccione Sombreado con bordes.
■ En la barra de herramientas Herramientas, haga clic en (Visibilidad de plano de
trabajo) y seleccione un plano.
■ Escriba ZF (Ajustar en ventana) para que el área de dibujo muestre toda la masa.
■ Si crea una familia de masa, en la barra de herramientas Vista, haga clic en (Mostrar
masa).

Limitaciones de datos de SketchUp importados a Revit
Architecture
Revit Architecture trata los datos importados de SketchUp como un gran bloque de
geometría que no se puede manipular del modo que se suele hacer en Revit
Architecture. Sin embargo, puede modificar la configuración de capas de SketchUp. (Por
ejemplo, para asignar colores o materiales por capas, haga clic en Configuración ➤
Estilos de objeto y cambie la configuración en la ficha Objetos importados). Al importar
un diseño de SketchUp en una familia de masa de Revit y, posteriormente, cargar esa
familia en un proyecto de Revit, puede convertir caras de masa (del diseño de
SketchUp) en muros, suelos y cubiertas.

Cuando cree contenido en SketchUp para utilizar en Revit Architecture, tenga en cuenta
las siguientes restricciones:
■ Descomponer datos 3D: en Revit Architecture, no podrá descomponer datos 3D. Si lo
intenta, las caras 3D desaparecerán y recibirá un mensaje de aviso.
■ Parámetros: en Revit Architecture, no es posible añadir parámetros para controlar la
flexibilidad geométrica. Sin embargo, puede añadir algunos controles que gestionen los



datos importados, como la ubicación de un elemento importado y sus asignaciones de
materiales.
■ Visibilidad/Gráficos: en Revit Architecture, no es posible manipular la geometría ni
aislar partes de elementos completos con parámetros de visibilidad/gráficos.
■ Superficies de dos caras: si se asigna un material/color a una sola cara de una
superficie en SketchUp,
Revit Architecture aplica el material/color a ambas caras de la superficie por defecto. Si
hay un material en ambas caras de la superficie, Revit Architecture aplica el material de
la cara 1 a ambas caras. Si las caras están volteadas y pintadas de modo diferente en
SketchUp, puede que no muestren el material correcto en Revit Architecture.
■ Propiedades de SketchUp: las siguientes propiedades de SketchUp no son
compatibles con la función de importación de Revit Architecture: mapas de imagen de
textura, transparencia, superficies curvadas "suaves", texto y cotas, imágenes ráster y
"páginas" guardadas.
■ Planos de corte: las importaciones no pueden cortarse mediante planos de corte, a
menos que se importen a una categoría de familia apta para cortar.
■ SketcUp y masas: no todas las importaciones de SketchUp son aptas para masas.
■ Escala: cabe la posibilidad de que se aplique una escala incorrecta en Revit
Architecture si se trata de grupos o componentes importados cuya escala original se ha
creado con la herramienta de escalado de SketchUp. Los modelos de SketchUp
descompuestos deberían importarse con la escala correcta.

Configuración de la escala en archivos DWG o DXF
importados

1 Seleccione un símbolo de importación y haga clic en (Propiedades del elemento).
2 En el cuadro de diálogo Propiedades del elemento, haga clic en Editar/Nueva.
3 En el cuadro de diálogo Propiedades de tipo, modifique las opciones de Unidades de
importación o Factor de escala.
Si cambia las unidades de importación, el factor de escala se actualiza
automáticamente.
NOTA Si no se muestran valores para estos parámetros, debe volver a cargar el vínculo
o volver a importar el archivo.

Configuración de grosores de línea para los archivos DWG o
DXF importados
Cuando se importa un archivo DWG o DXF, a cada capa se le asigna un grosor de línea
basado en el número de lápiz/grosor de línea creado. Revit Architecture puede importar
números de lápiz de un archivo DWG o DXF y asignarlos a un grosor de línea de Revit
Architecture. Estas asignaciones se pueden guardar en un archivo de texto. Se
convierten en las asignaciones definidas para el proyecto.

Revit Architecture incluye los archivos siguientes con asignaciones de lápiz y grosor de
línea:
■ importlineweights-dwg-AIA.txt
■ importlineweights-dwg-BS1192.txt
■ importlineweights-dwg-ISO13657.txt
■ importlineweights-dwg-CP83.txt
Estos archivos están en la carpeta Data del directorio de instalación de Revit
Architecture.

Para definir los grosores de línea

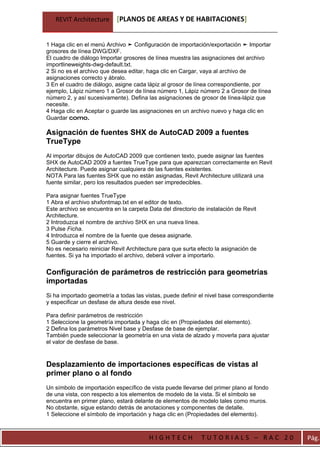

1 Haga clic en el menú Archivo ➤ Configuración de importación/exportación ➤ Importar
grosores de línea DWG/DXF.
El cuadro de diálogo Importar grosores de línea muestra las asignaciones del archivo
importlineweights-dwg-default.txt.
2 Si no es el archivo que desea editar, haga clic en Cargar, vaya al archivo de
asignaciones correcto y ábralo.
3 En el cuadro de diálogo, asigne cada lápiz al grosor de línea correspondiente, por
ejemplo, Lápiz número 1 a Grosor de línea número 1, Lápiz número 2 a Grosor de línea
número 2, y así sucesivamente). Defina las asignaciones de grosor de línea-lápiz que
necesite.
4 Haga clic en Aceptar o guarde las asignaciones en un archivo nuevo y haga clic en
Guardar como.

Asignación de fuentes SHX de AutoCAD 2009 a fuentes
TrueType
Al importar dibujos de AutoCAD 2009 que contienen texto, puede asignar las fuentes
SHX de AutoCAD 2009 a fuentes TrueType para que aparezcan correctamente en Revit
Architecture. Puede asignar cualquiera de las fuentes existentes.
NOTA Para las fuentes SHX que no están asignadas, Revit Architecture utilizará una
fuente similar, pero los resultados pueden ser impredecibles.

Para asignar fuentes TrueType
1 Abra el archivo shxfontmap.txt en el editor de texto.
Este archivo se encuentra en la carpeta Data del directorio de instalación de Revit
Architecture.
2 Introduzca el nombre de archivo SHX en una nueva línea.
3 Pulse Ficha.
4 Introduzca el nombre de la fuente que desea asignarle.
5 Guarde y cierre el archivo.
No es necesario reiniciar Revit Architecture para que surta efecto la asignación de
fuentes. Si ya ha importado el archivo, deberá volver a importarlo.

Configuración de parámetros de restricción para geometrías
importadas
Si ha importado geometría a todas las vistas, puede definir el nivel base correspondiente
y especificar un desfase de altura desde ese nivel.

Para definir parámetros de restricción
1 Seleccione la geometría importada y haga clic en (Propiedades del elemento).
2 Defina los parámetros Nivel base y Desfase de base de ejemplar.
También puede seleccionar la geometría en una vista de alzado y moverla para ajustar
el valor de desfase de base.

Desplazamiento de importaciones específicas de vistas al
primer plano o al fondo
Un símbolo de importación específico de vista puede llevarse del primer plano al fondo
de una vista, con respecto a los elementos de modelo de la vista. Si el símbolo se
encuentra en primer plano, estará delante de elementos de modelo tales como muros.
No obstante, sigue estando detrás de anotaciones y componentes de detalle.
1 Seleccione el símbolo de importación y haga clic en (Propiedades del elemento).



2 En el cuadro de diálogo Propiedades del elemento, en Capa de dibujo, especifique
Fondo o Primer plano.

Asimismo, puede seleccionar el símbolo de importación y, en la barra de opciones,
seleccionar Fondo o Primer plano en Capa de dibujo.
Para colocar un símbolo de importación delante o detrás de componentes de detalle,
puede usar el orden de clasificación de esos componentes. Si desea más información
sobre los comandos de orden de clasificación.

Vinculación de archivos de AutoCAD a un proyecto
de Revit
Se pueden vincular archivos de AutoCAD a un proyecto de Revit. Por ejemplo, es
posible que desee utilizar archivos vinculados de la siguiente manera:
■ Algunos integrantes del equipo utilizan AutoCAD para crear detalles o alzados, pero el
resto del proyecto se crea mediante Revit Architecture. Desea vincular dibujos de
AutoCAD al proyecto de Revit y colocarlos en planos. A continuación, es posible incluir
estos dibujos en el conjunto de documentos de construcción que Revit Architecture
genera.
■ Los integrantes del equipo de otras disciplinas (como los ingenieros estructurales o
eléctricos) utilizan AutoCAD para planificar su parte del proyecto. Desea vincular sus
dibujos de AutoCAD a un proyecto de Revit para utilizarlos como subyacentes para sus
vistas de proyecto.

Cómo funciona la vinculación a archivos de AutoCAD
Al vincular un archivo de AutoCAD a un proyecto, Revit Architecture mantiene un vínculo
a ese archivo. Cuando se abre el proyecto de Revit, Revit Architecture recupera la
versión actual guardada del archivo vinculado y la muestra en el proyecto. Cualquier
cambio en el archivo vinculado se muestra en el proyecto de Revit. Si se produce algún
cambio en el archivo vinculado mientras el proyecto de Revit está abierto,
vuelva a cargar el archivo para recuperar los últimos cambios.

La capacidad de recuperar los últimos cambios en un archivo de AutoCAD es la
diferencia entre la vinculación y la importación. Al importar un archivo de AutoCAD, Revit
Architecture utiliza la versión del archivo que ha importado. No recupera ni muestra los
cambios del archivo importado.

Al vincular (o importar) un archivo de AutoCAD a un proyecto de Revit, puede hacer lo
siguiente:
■ Consultar objetos en el archivo.
■ Ocultar o eliminar capas seleccionadas del archivo
■ Cambiar la visualización de gráficos de las capas del archivo

Al vincular un archivo a un proyecto de Revit, puede controlar si el archivo vinculado se
puede ver sólo en la vista actual o en todas las vistas. Al tratarse de un dibujo 2D, el
archivo vinculado se muestra sólo en los dibujos de Revit 2D correspondientes, como
los planos de planta. En una vista 3D, el archivo vinculado se muestra como formas 2D
planas.

Vinculación a un archivo AutoCAD

1 Abra el proyecto de Revit.
2 Si desea que el archivo vinculado se muestre sólo en una vista concreta, abra la vista.



4 Especifique el archivo que va a vincular de la siguiente manera:
■ En Buscar en, vaya a la ubicación del archivo.
■ En Archivos de tipo, especifique DWG.
■ En Nombre de archivo, especifique el nombre del archivo.
5 Para vincular el archivo (en lugar de importarlo), haga lo siguiente:
a Si desea que el archivo vinculado se muestre sólo en la vista actual, seleccione Sólo
vista actual. Si no selecciona esta opción, el archivo vinculado se muestra en todas las
vistas 2D correspondientes, como los planos de planta.
b Seleccionar vínculo.
c En Capas, seleccione uno de los siguientes valores:
■ Todas: muestra todas las capas del archivo vinculado en el proyecto de Revit,
incluidas las capas ocultas.
■ Visible: muestra capas visibles del archivo vinculado en el proyecto de Revit. Las
capas que se encuentran actualmente ocultas en AutoCAD no se muestran en Revit
Architecture.
■ Especificar: permite seleccionar las capas que se van a mostrar en el proyecto de
Revit de una lista. Tras hacer clic en abrir, Revit Architecture muestra la lista de capas
de la que puede elegir.
6 Especifique las opciones de importación requeridas.
8 Si, en Capas, elige Especificar, el cuadro de diálogo Seleccionar capas/niveles para
importar/vincular enumera las capas del archivo. Seleccione las capas deseadas y haga
clic en Aceptar.
Las capas no seleccionadas no están disponibles en el proyecto de Revit. (Sin embargo,
las capas siguen existiendo en el archivo de AutoCAD).
Revit Architecture recupera la versión actual del archivo vinculado y lo muestra en la
vista de Revit actual.

Ubicación del archivo vinculado.
Al abrir un proyecto de Revit vinculado a un archivo de AutoCAD, Revit Architecture
recupera la versión guardada actual del archivo vinculado. Para comprobar la ubicación
almacenada del archivo vinculado, haga clic en el menú Archivo ➤ Gestionar vínculos.
La ruta al archivo vinculado se muestra en la columna Ruta guardada del cuadro de
diálogo Gestionar vínculos.

Si Revit Architecture no puede localizar el archivo vinculado, muestra la versión del
archivo vinculado que recuperó más recientemente. Revit Architecture no puede
actualizar el vínculo. Para volver a cargar el archivo vinculado desde una ubicación
distinta, utilice la función Volver a cargar desde el cuadro de diálogo Gestionar
vínculos.

Utilice la columna Tipo de ruta para indicar si la ruta es absoluta o relativa. En general,
utilice una ruta relativa en lugar de una ruta absoluta.
■ Si utiliza una ruta relativa y, posteriormente, traslada tanto el proyecto como el archivo
vinculado a un nuevo directorio, se mantiene el vínculo. El nuevo directorio de trabajo se
convierte en la ruta relativa del archivo vinculado.
■ Si utiliza una ruta absoluta y mueve el proyecto y el archivo vinculado a un nuevo
directorio, el vínculo se rompe. Revit Architecture intenta encontrar el modelo vinculado
en el directorio especificado.
Utilice una ruta absoluta al vincular a un archivo activado como subproyecto, por
ejemplo, un archivo central al que necesitan acceder otros usuarios. Es probable que
este archivo no se mueva de su ubicación en el disco.

Resolución de problemas con archivos vinculados



Los siguientes temas describen problemas que puede encontrarse al vincular archivos a
proyectos de Revit.

Los cambios en el archivo DWG no se reflejan en el proyecto
de Revit

Síntoma: tras vincular un archivo DWG a un proyecto de Revit, realizó cambios al
archivo DWG en AutoCAD.
Sin embargo, el proyecto de Revit no muestra estos cambios.

Problemas y soluciones: este problema puede estar provocado por varios motivos:
■ El archivo de vínculo se cambió tras cargarlo en el proyecto de Revit, y dicho proyecto
sigue abierto.
Para corregir esta situación, vuelva a cargar el archivo vinculado. En Revit Architecture
haga clic en el menú Archivo ➤ Gestionar vínculos. En el cuadro de diálogo Gestionar
vínculos, en la ficha Formatos CAD, seleccione el archivo vinculado de la lista y haga
clic en Volver a cargar. Haga clic en Aceptar. Revit Architecture recupera la versión
guardada más recientemente del archivo vinculado y la muestra en el proyecto de Revit.
■ El archivo se importó, no se vinculó.
Cuando se importa un archivo, Revit Architecture no recupera ni muestra cambios del
archivo importado. Para confirmar que el archivo se vinculó y no se importó, haga clic en
el menú Archivo ➤ Gestionar vínculos. En el cuadro de diálogo Gestionar vínculos, la
ficha Formatos CAD enumera los archivos vinculados. No muestra archivos importados.
Por lo tanto, si el archivo no aparece aquí, está importado.
Para corregir esta situación, vaya a la vista en la que se muestra el archivo importado,
selecciónelo y pulse SUPRIMIR. A continuación, establezca un vínculo al archivo.
■ Revit Architecture no puede localizar el archivo vinculado en la ruta guardada.
Si se movió el archivo vinculado, Revit Architecture no puede localizarlo, por lo que no
puede recuperar la última versión guardada del archivo. Para volver a cargar el archivo
desde una ubicación distinta, utilice la función Volver a cargar desde del cuadro de
diálogo Gestionar vínculos.

Los cambios en el color de la capa y el estilo de línea no se
muestran en el proyecto de Revit

Síntoma: realizó cambios en la visualización de gráficos de las capas del archivo
vinculado. Tras volver a cargar el archivo vinculado en el proyecto de Revit, estos
cambios desaparecen.
Problema: para guardar los cambios de la visualización de gráficos de las capas de los
archivos vinculados, seleccione la opción Conservar modificaciones gráficas. Si esta
opción no está seleccionada, Revit Architecture descarta las modificaciones gráficas
cuando se vuelve a cargar el archivo vinculado.
Solución: consulte Mantener o descartar modificaciones gráficas para archivos
vinculados

Las capas del archivo DWG no se muestran en el proyecto de
Revit

Síntoma: algunas capas del archivo vinculado no se muestran en el proyecto de Revit.
Problema: es posible que las capas estén ocultas o suprimidas.
Solución: para determinar si las capas están ocultas o suprimidas, haga clic en el menú



Vista ➤ Visibilidad/Gráficos. En la ficha Categorías importadas, haga clic para expandir
el archivo DWG.
Revit Architecture enumera las capas del archivo.
Las capas que no aparecen aquí han sido suprimidas y no están disponibles para el
proyecto de Revit. Si desea restaurar las capas, debe suprimir en primer lugar el archivo
vinculado y, a continuación, vincularlo al proyecto de nuevo. Al vincular, asegúrese de
que, en Capas, selecciona Todas o Seleccionar.
Si la opción Visibilidad de una capa está desactivada, la capa se oculta en la vista
actual. Para mostrar la capa, seleccione la opción Visibilidad y haga clic en Aceptar.
Revit Architecture muestra la capa en la vista actual.

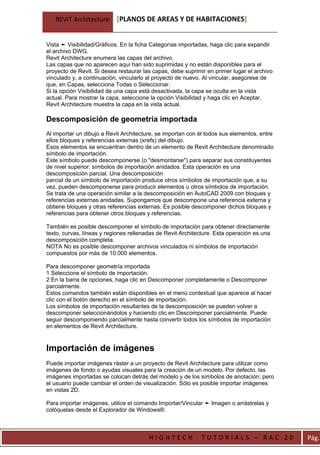

Descomposición de geometría importada
Al importar un dibujo a Revit Architecture, se importan con él todos sus elementos, entre
ellos bloques y referencias externas (xrefs) del dibujo.
Esos elementos se encuentran dentro de un elemento de Revit Architecture denominado
símbolo de importación.
Este símbolo puede descomponerse (o "desmontarse") para separar sus constituyentes
de nivel superior: símbolos de importación anidados. Esta operación es una
descomposición parcial. Una descomposición
parcial de un símbolo de importación produce otros símbolos de importación que, a su
vez, pueden descomponerse para producir elementos u otros símbolos de importación.
Se trata de una operación similar a la descomposición en AutoCAD 2009 con bloques y
referencias externas anidadas. Supongamos que descompone una referencia externa y
obtiene bloques y otras referencias externas. Es posible descomponer dichos bloques y
referencias para obtener otros bloques y referencias.

También es posible descomponer el símbolo de importación para obtener directamente
texto, curvas, líneas y regiones rellenadas de Revit Architecture. Esta operación es una
descomposición completa.
NOTA No es posible descomponer archivos vinculados ni símbolos de importación
compuestos por más de 10.000 elementos.

Para descomponer geometría importada
1 Seleccione el símbolo de importación.
2 En la barra de opciones, haga clic en Descomponer completamente o Descomponer
parcialmente.
Estos comandos también están disponibles en el menú contextual que aparece al hacer
clic con el botón derecho en el símbolo de importación.
Los símbolos de importación resultantes de la descomposición se pueden volver a
descomponer seleccionándolos y haciendo clic en Descomponer parcialmente. Puede
seguir descomponiendo parcialmente hasta convertir todos los símbolos de importación
en elementos de Revit Architecture.

Importación de imágenes
Puede importar imágenes ráster a un proyecto de Revit Architecture para utilizar como
imágenes de fondo o ayudas visuales para la creación de un modelo. Por defecto, las
imágenes importadas se colocan detrás del modelo y de los símbolos de anotación; pero
el usuario puede cambiar el orden de visualización. Sólo es posible importar imágenes
en vistas 2D.

Para importar imágenes, utilice el comando Importar/Vincular ➤ Imagen o arrástrelas y
colóquelas desde el Explorador de Windows®.



Para importar una imagen
1 Haga clic en el menú Archivo ➤ Importar/Vincular ➤ Imagen.
2 En el cuadro de diálogo Importar imagen, vaya a la carpeta que contenga el archivo de
imagen que desee importar.
3 Seleccione el archivo y haga clic en Abrir.
La imagen importada aparece en el área de diseño y se mueve con el cursor. La imagen
se muestra simbólicamente, con dos líneas cruzadas que indican las extensiones de la
imagen.
4 Haga clic para colocar la imagen.

Modificación de imágenes importadas
Puede modificar imágenes importadas utilizando los comandos de la barra de
herramientas Edición, como Rotar o Copiar.
NOTA Estos comandos también afectan a imágenes 3D modelizadas capturadas.
Para modificar una imagen importada
1 Seleccione la imagen para mostrar en la imagen los pinzamientos, y poder modificarla
como sigue:
■ Para escalar la imagen, arrastre los pinzamientos de las esquinas.
■ Para mover la imagen, arrástrela a la ubicación deseada.
■ Para conservar los parámetros de altura y anchura proporcionales a la escala,
seleccione Bloquear proporciones en la barra de opciones.
2 Haga clic en (Propiedades del elemento). En el cuadro de diálogo Propiedades del
elemento, especifique los valores de altura y anchura de la imagen.
3 Si desea rotar la imagen, utilice la herramienta Rotar de la barra de herramientas
Edición.
4 Si desea modificar el orden de dibujo, seleccione la imagen y utilice los comandos de
la barra de opciones.
El orden de las imágenes ráster se puede controlar del mismo modo que los elementos
de detalles.

Supresión de imágenes ráster
El comando Imágenes ráster presenta todas las imágenes ráster del proyecto, incluida
cualquier imagen modelizada que haya capturado. Este comando es el único modo de
suprimir una imagen del proyecto. No es posible eliminar una imagen del proyecto
suprimiéndola de una vista o un plano.

Para suprimir una imagen ráster
1 Haga clic en el menú Archivo ➤ Imágenes ráster.
En el cuadro de diálogo Imágenes ráster se enumeran todas las imágenes ráster del
proyecto.
2 Seleccione el nombre de la imagen y haga clic en Suprimir.
3 Cuando se le solicite confirmar la supresión, haga clic en Aceptar.
1392 | Capítulo 22 Interoperabilidad
4 Haga clic en Aceptar para cerrar el cuadro de diálogo Imágenes ráster.


REVIT Architecture, Notas

Más contenido relacionado

La actualidad más candente

Similar a REVIT Architecture, Notas

Más de Angelica Elizabeth Salazar

REVIT Architecture, Notas
