Tutores: Dr. Diego Toledo J.
Dr. Manuel Bravo C
«IMPLICACIONES BIOMECANICAS Y
CLINICAS DE LOS DOBLECES DE PRIMER,
SEGUNDO Y TERCER ORDEN».
Estudiante: Verónica Bravo L.

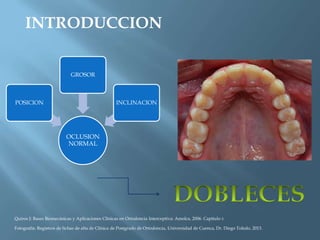

INTRODUCCION
OCLUSION
NORMAL
POSICION
GROSOR
INCLINACION
Quiros J: Bases Biomecánicas y Aplicaciones Clínicas en Ortodoncia Interceptiva: Amolca, 2006. Capítulo 3.
Fotografía: Registros de fichas de alta de Clínica de Postgrado de Ortodoncia, Universidad de Cuenca, Dr. Diego Toledo, 2013.

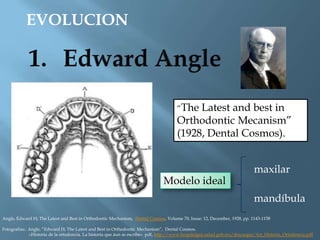

EVOLUCION
“The Latest and best in
Orthodontic Mecanism”
(1928, Dental Cosmos).
Modelo ideal
maxilar
mandíbula
Angle, Edward H; The Latest and Best in Orthodontic Mechanism, Dental Cosmos, Volume 70, Issue: 12, December, 1928, pp. 1143-1158
Fotografías:. Angle, “Edward H; The Latest and Best in Orthodontic Mechanism”, Dental Cosmos.
«Historia de la ortodoncia. La historia que áun se escribe» pdf, http://www.hospitalgea.salud.gob.mx/descargas/Art_Historia_Ortodoncia.pdf

I.LATERALES
Entradas
CANINOS
Salientes (curva)
MOLARES
CMV Salientes
Quiros J: Bases Biomecánicas y Aplicaciones Clínicas en Ortodoncia Interceptiva: Amolca, 2006. Capítulo 3.
Fotografía: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas, Medellín – Colombia, 2010.
Estas caracte-rísticas se logran
incorporando determinados
dobleces en el arco.

DOBLECES DE
PRIMER ORDEN
MOVIMIENTOS
DE PRIMER
ORDEN
Fotografías:. Angle, “Edward H; The Latest and Best in Orthodontic Mechanism”, Dental Cosmos.
IN – OUT.

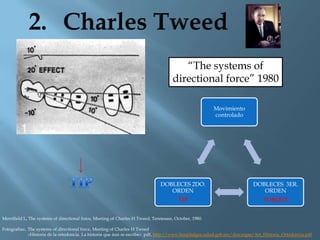

“The systems of
directional force” 1980
Movimiento
controlado
DOBLECES 3ER.
ORDEN
TORQUE
DOBLECES 2DO.
ORDEN
TIP
Merrifield L, The systems of directional force, Meeting of Charles H Tweed, Tennessee, October, 1980.
Fotografías:. The systems of directional force, Meeting of Charles H Tweed

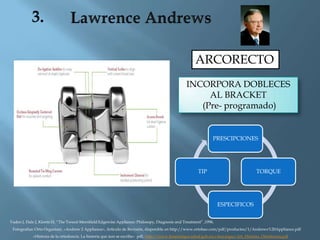

ARCORECTO
INCORPORA DOBLECES
AL BRACKET
(Pre- programado)
PRESCIPCIONES
TORQUE
ESPECIFICOS
TIP
Vaden J, Dale J, Klonts H, “The Tweed-Merrifield Edgewise Appliance: Philosopy, Diagnosis and Treatment” ,1996.
Fotografias: Orto Organizer, «Andrew 2 Appliance», Artículo de Revisión, disponible en http://www.ortobao.com/pdf/productos/1/Andrews%20Appliance.pdf

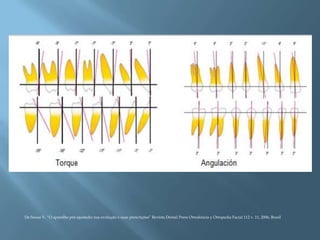

De Sousa V, “O aparelho pré-ajustado: sua evolução e suas prescrições” Revista Dental Press Ortodoncia y Ortopedia Facial 112 v. 11, 2006, Brasil

ETAPAS FINALES
TORQUE
MINIMOS
0,019X0,025
ACERO
MODERADOS
0,017X0,025
TMA
DOBLECES
Perez L, “Soportes de autoligado en Ortodoncia”, revisión bibliográfica, Gaceta Médica Espirituana, La Habana – Cuba, 2013
Fotografía: Ventureira P, “Prescripción variable en ortodoncia: lo que todo ortodoncista debería conocer”, Revista Española de Ortodoncia, 2010

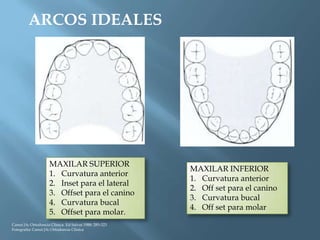

ARCOS IDEALES
MAXILAR SUPERIOR
1. Curvatura anterior
2. Inset para el lateral
3. Offset para el canino
4. Curvatura bucal
5. Offset para molar.
MAXILAR INFERIOR
1. Curvatura anterior
2. Off set para el canino
3. Curvatura bucal
4. Off set para molar
Canut JA: Ortodoncia Clinica. Ed Salvat 1988: 285-323
Fotografía: Canut JA: Ortodoncia Clinica

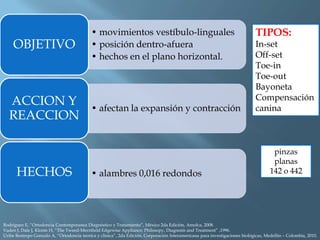

• movimientos vestíbulo-linguales
• posición dentro-afuera
• hechos en el plano horizontal.
OBJETIVO
• afectan la expansión y contracción
ACCION Y
REACCION
• alambres 0,016 redondos
HECHOS
TIPOS:
In-set
Off-set
Toe-in
Toe-out
Bayoneta
Compensación
canina
Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”, México 2da Edición, Amolca, 2008.
Vaden J, Dale J, Klonts H, “The Tweed-Merrifield Edgewise Appliance: Philosopy, Diagnosis and Treatment” ,1996.
Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas, Medellín – Colombia, 2010.
pinzas
planas
142 o 442

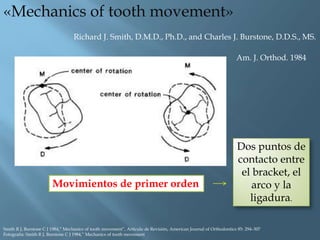

Movimientos de primer orden
«Mechanics of tooth movement»
Richard J. Smith, D.M.D., Ph.D., and Charles J. Burstone, D.D.S., MS.
Am. J. Orthod. 1984
Smith R J, Burstone C J 1984,” Mechanics of tooth movement”, Artículo de Revisión, American Journal of Orthodontics 85: 294–307
Fotografía: Smith R J, Burstone C J 1984,” Mechanics of tooth movement
Dos puntos de
contacto entre
el bracket, el
arco y la
ligadura.

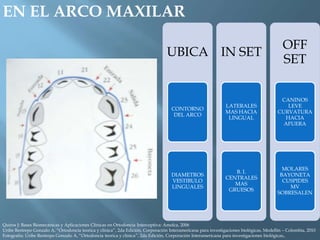

EN EL ARCO MAXILAR
UBICA
CONTORNO
DEL ARCO
DIAMETROS
VESTIBULO
LINGUALES
IN SET
LATERALES
MAS HACIA
LINGUAL
B. I.
CENTRALES
MAS
GRUESOS
OFF
SET
CANINOS
LEVE
CURVATURA
HACIA
AFUERA
MOLARES
BAYONETA
CUSPIDES
MV
SOBRESALEN
Quiros J: Bases Biomecánicas y Aplicaciones Clínicas en Ortodoncia Interceptiva: Amolca, 2006
Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas, Medellín – Colombia, 2010
Fotografía: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas,.

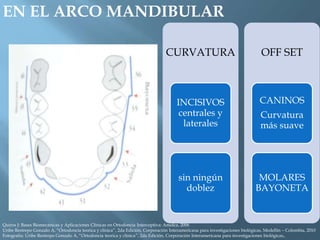

EN EL ARCO MANDIBULAR
CURVATURA
INCISIVOS
centrales y
laterales
sin ningún
doblez
OFF SET
CANINOS
Curvatura
más suave
MOLARES
BAYONETA
Quiros J: Bases Biomecánicas y Aplicaciones Clínicas en Ortodoncia Interceptiva: Amolca, 2006
Fotografía: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas,.

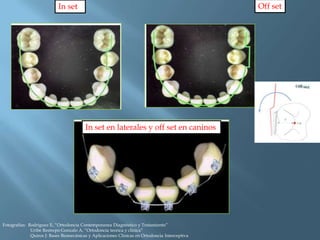

In set en laterales y off set en caninos
In set Off set
Fotografías: Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”
Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”
Quiros J: Bases Biomecánicas y Aplicaciones Clínicas en Ortodoncia Interceptiva

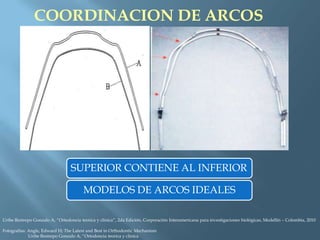

COORDINACION DE ARCOS
SUPERIOR CONTIENE AL INFERIOR
MODELOS DE ARCOS IDEALES
Fotografías: Angle, Edward H; The Latest and Best in Orthodontic Mechanism
Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica

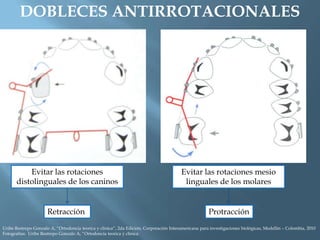

DOBLECES ANTIRROTACIONALES
Evitar las rotaciones
distolinguales de los caninos
Retracción
Evitar las rotaciones mesio
linguales de los molares
Protracción
Fotografías: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica

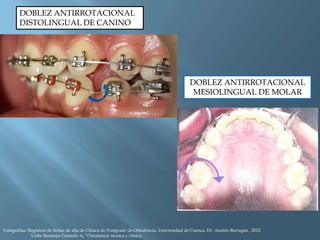

DOBLEZ ANTIRROTACIONAL
DISTOLINGUAL DE CANINO
DOBLEZ ANTIRROTACIONAL
MESIOLINGUAL DE MOLAR
Fotografías: Registros de fichas de alta de Clínica de Postgrado de Ortodoncia, Universidad de Cuenca, Dr. Andrés Barragán , 2012
Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica

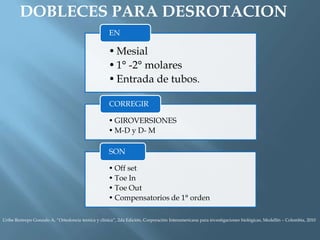

DOBLECES PARA DESROTACION
•Mesial
•1° -2° molares
•Entrada de tubos.
EN
• GIROVERSIONES
• M-D y D- M
CORREGIR
• Off set
• Toe In
• Toe Out
• Compensatorios de 1° orden
SON

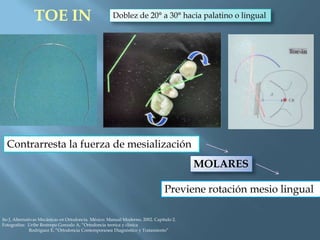

TOE IN Doblez de 20° a 30° hacia palatino o lingual
Contrarresta la fuerza de mesialización
MOLARES
Previene rotación mesio lingual
Ito J, Alternativas Mecánicas en Ortodoncia. México: Manual Moderno, 2002. Capítulo 2.
Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”

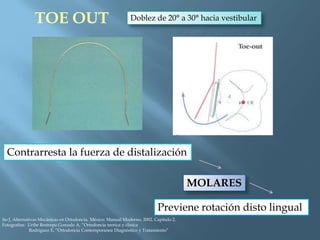

TOE OUT Doblez de 20° a 30° hacia vestibular
Contrarresta la fuerza de distalización
MOLARES
Previene rotación disto lingual
Ito J, Alternativas Mecánicas en Ortodoncia. México: Manual Moderno, 2002. Capítulo 2.
Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”

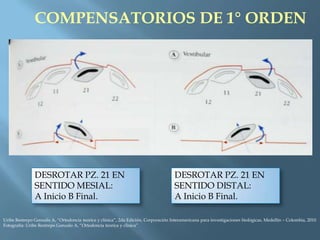

COMPENSATORIOS DE 1° ORDEN
DESROTAR PZ. 21 EN
SENTIDO MESIAL:
A Inicio B Final.
DESROTAR PZ. 21 EN
SENTIDO DISTAL:
A Inicio B Final.
Fotografía: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”

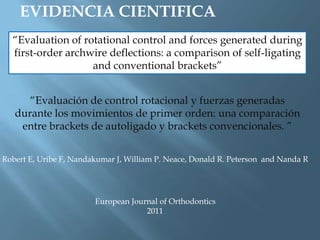

EVIDENCIA CIENTIFICA
“Evaluation of rotational control and forces generated during
first-order archwire deflections: a comparison of self-ligating
and conventional brackets”
Robert E, Uribe F, Nandakumar J, William P. Neace, Donald R. Peterson and Nanda R
European Journal of Orthodontics
2011
“Evaluación de control rotacional y fuerzas generadas
durante los movimientos de primer orden: una comparación
entre brackets de autoligado y brackets convencionales. ”

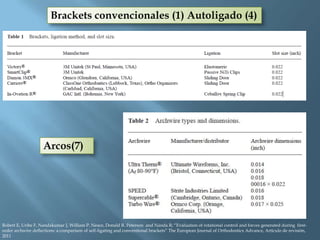

Brackets convencionales (1) Autoligado (4)
Arcos(7)
Robert E, Uribe F, Nandakumar J, William P. Neace, Donald R. Peterson and Nanda R; “Evaluation of rotational control and forces generated during first-
order archwire deflections: a comparison of self-ligating and conventional brackets” The European Journal of Orthodontics Advance, Artículo de revisión,
2011

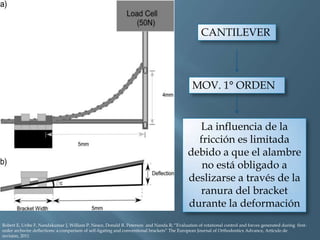

CANTILEVER
La influencia de la
fricción es limitada
debido a que el alambre
no está obligado a
deslizarse a través de la
ranura del bracket
durante la deformación
order archwire deflections: a comparison of self-ligating and conventional brackets” The European Journal of Orthodontics Advance, Artículo de
revisión, 2011
MOV. 1° ORDEN

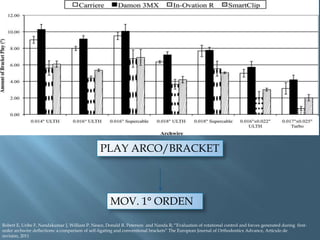

PLAY ARCO/BRACKET
MOV. 1° ORDEN
revisión, 2011

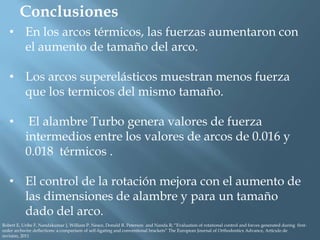

Conclusiones
• En los arcos térmicos, las fuerzas aumentaron con
el aumento de tamaño del arco.
• Los arcos superelásticos muestran menos fuerza
que los termicos del mismo tamaño.
• El alambre Turbo genera valores de fuerza
intermedios entre los valores de arcos de 0.016 y
0.018 térmicos .
• El control de la rotación mejora con el aumento de
las dimensiones de alambre y para un tamaño
dado del arco.
revisión, 2011

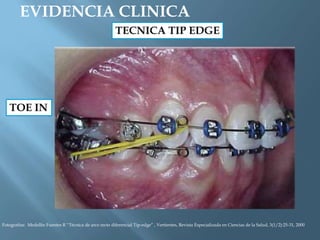

EVIDENCIA CLINICA
TOE IN
TECNICA TIP EDGE
Fotografías: Medellín Fuentes R “Técnica de arco recto diferencial Tip-edge” , Vertientes, Revista Especializada en Ciencias de la Salud, 3(1/2):25-31, 2000

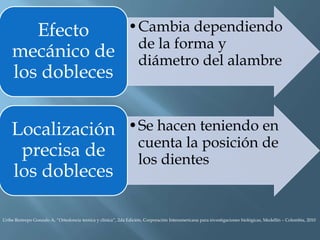

•Cambia dependiendo
de la forma y
diámetro del alambre
Efecto
mecánico de
los dobleces
•Se hacen teniendo en
cuenta la posición de
los dientes
Localización
precisa de
los dobleces

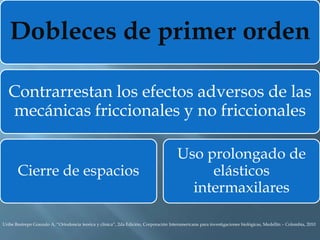

Dobleces de primer orden
Contrarrestan los efectos adversos de las
mecánicas friccionales y no friccionales
Cierre de espacios
Uso prolongado de
elásticos
intermaxilares

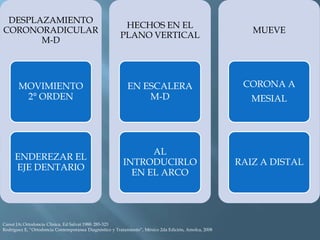

DESPLAZAMIENTO
CORONORADICULAR
M-D
MOVIMIENTO
2° ORDEN
ENDEREZAR EL
EJE DENTARIO
HECHOS EN EL
PLANO VERTICAL
EN ESCALERA
M-D
AL
INTRODUCIRLO
EN EL ARCO
MUEVE
CORONA A
MESIAL
RAIZ A DISTAL
Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”, México 2da Edición, Amolca, 2008

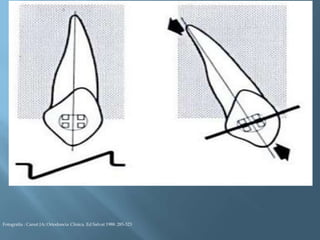

Fotografía : Canut JA: Ortodoncia Clinica. Ed Salvat 1988: 285-323

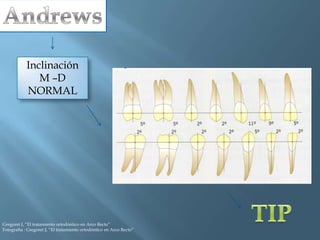

Inclinación
M –D
NORMAL
Gregoret J, “El tratamiento ortodóntico en Arco Recto”
Fotografía : Gregoret J, “El tratamiento ortodóntico en Arco Recto”

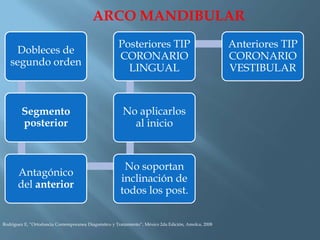

Dobleces de
segundo orden
Segmento
posterior
Antagónico
del anterior
No soportan
inclinación de
todos los post.
No aplicarlos
al inicio
Posteriores TIP
CORONARIO
LINGUAL
Anteriores TIP
CORONARIO
VESTIBULAR
ARCO MANDIBULAR

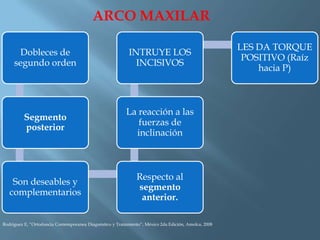

ARCO MAXILAR
Dobleces de
segundo orden
Segmento
posterior
Son deseables y
complementarios
Respecto al
segmento
anterior.
La reacción a las
fuerzas de
inclinación
INTRUYE LOS
INCISIVOS
LES DA TORQUE
POSITIVO (Raíz
hacia P)

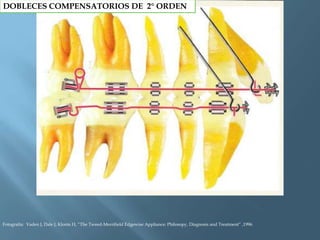

DOBLECES COMPENSATORIOS DE 2° ORDEN
Fotografía: Vaden J, Dale J, Klonts H, “The Tweed-Merrifield Edgewise Appliance: Philosopy, Diagnosis and Treatment” ,1996.

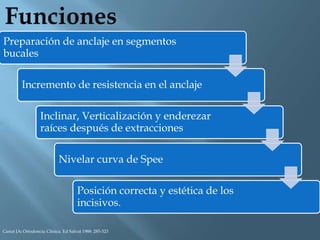

Preparación de anclaje en segmentos
bucales
Incremento de resistencia en el anclaje
Inclinar, Verticalización y enderezar
raíces después de extracciones
Nivelar curva de Spee
Posición correcta y estética de los
incisivos.

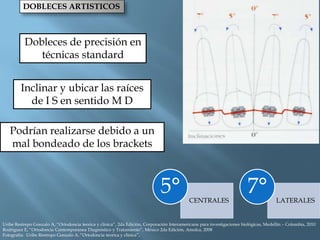

DOBLECES ARTISTICOS
Dobleces de precisión en
técnicas standard
Inclinar y ubicar las raíces
de I S en sentido M D
Podrían realizarse debido a un
mal bondeado de los brackets
CENTRALES
5° LATERALES
7°
Fotografía: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”,

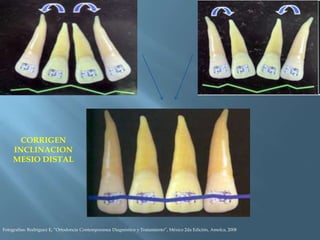

CORRIGEN
INCLINACION
MESIO DISTAL
Fotografías: Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”, México 2da Edición, Amolca, 2008

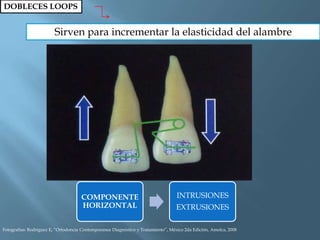

DOBLECES LOOPS
Sirven para incrementar la elasticidad del alambre
COMPONENTE
HORIZONTAL
INTRUSIONES
EXTRUSIONES

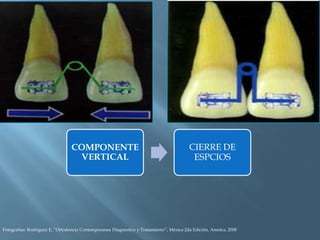

COMPONENTE
VERTICAL
CIERRE DE
ESPCIOS

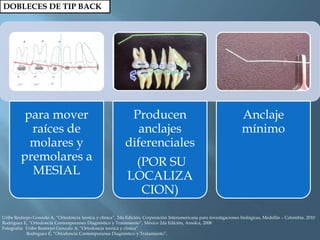

DOBLECES DE TIP BACK
para mover
raíces de
molares y
premolares a
MESIAL
Producen
anclajes
diferenciales
(POR SU
LOCALIZA
CION)
Anclaje
mínimo
Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”,

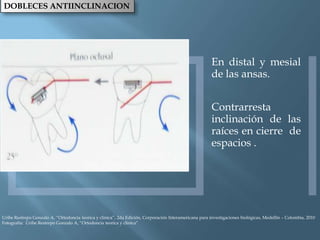

DOBLECES ANTIINCLINACION
En distal y mesial
de las ansas.
Contrarresta
inclinación de las
raíces en cierre de
espacios .

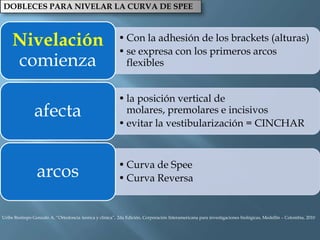

DOBLECES PARA NIVELAR LA CURVA DE SPEE
• Con la adhesión de los brackets (alturas)
• se expresa con los primeros arcos
flexibles
Nivelación
comienza
• la posición vertical de
molares, premolares e incisivos
• evitar la vestibularización = CINCHAR
afecta
• Curva de Spee
• Curva Reversa
arcos

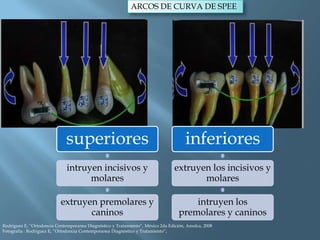

ARCOS DE CURVA DE SPEE
superiores
intruyen incisivos y
molares
extruyen premolares y
caninos
inferiores
extruyen los incisivos y
molares
intruyen los
premolares y caninos
Fotografía : Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”,

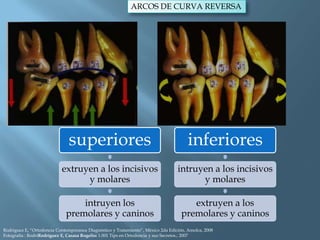

ARCOS DE CURVA REVERSA
superiores
extruyen a los incisivos
y molares
intruyen los
inferiores
intruyen a los incisivos
y molares
extruyen a los
Fotografía : RodriRodríguez E, Casasa Rogelio: 1.001 Tips en Ortodoncia y sus Secretos.; 2007

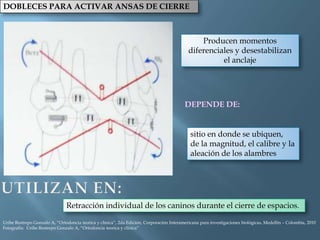

DOBLECES PARA ACTIVAR ANSAS DE CIERRE
DEPENDE DE:
Producen momentos
diferenciales y desestabilizan
el anclaje
sitio en donde se ubiquen,
de la magnitud, el calibre y la
aleación de los alambres
Retracción individual de los caninos durante el cierre de espacios.

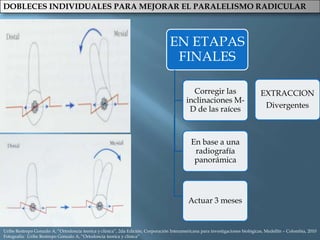

DOBLECES INDIVIDUALES PARA MEJORAR EL PARALELISMO RADICULAR
EN ETAPAS
FINALES
Corregir las
inclinaciones M-
D de las raíces
En base a una
radiografía
panorámica
EXTRACCION
Divergentes
Actuar 3 meses

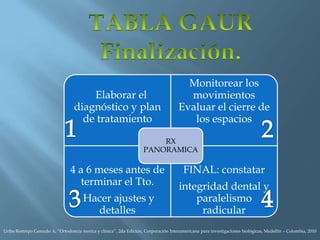

Elaborar el
diagnóstico y plan
de tratamiento
Monitorear los
movimientos
Evaluar el cierre de
los espacios
4 a 6 meses antes de
terminar el Tto.
Hacer ajustes y
detalles
FINAL: constatar
integridad dental y
paralelismo
radicular
RX
PANORAMICA

Fotografía: Registros de fichas de alta de Clínica de Postgrado de Ortodoncia, Universidad de Cuenca, Dr. Diego Toledo, 2013

OBJETIVO: leer los
alambres rectangulares con
dobleces múltiples (etapas
finales)
ANALIZA: Tercera
radiografía panorámica
y será comparada con la
radiografía final
Evaluar
cambios en las
inclinaciones
de los
incisivos
Ajustes en el
torque
Rx
cefalica
lateral

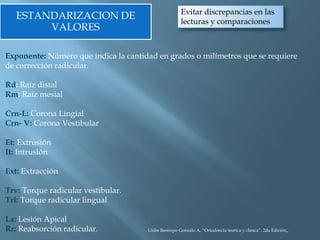

ESTANDARIZACION DE
VALORES
Exponente: Número que indica la cantidad en grados o milímetros que se requiere
de corrección radicular.
Rd: Raíz distal
Rm: Raíz mesial
Crn-L: Corona Lingial
Crn- V: Corona Vestibular
Et: Extrusión
It: Intrusión
Ext: Extracción
Trv: Torque radicular vestibular.
Trl: Torque radicular lingual
La: Lesión Apical
Rr: Reabsorción radicular.
Evitar discrepancias en las
lecturas y comparaciones
Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición,,

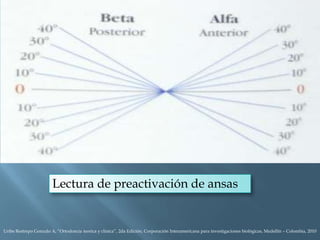

Lectura de preactivación de ansas

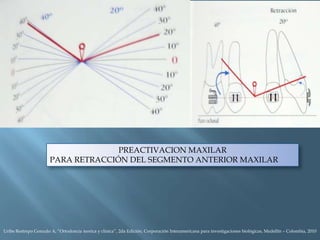

PREACTIVACION MAXILAR
PARA RETRACCIÓN DEL SEGMENTO ANTERIOR MAXILAR

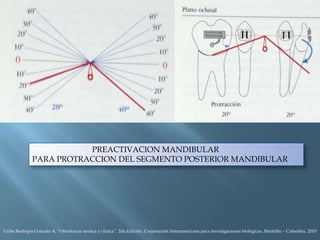

PREACTIVACION MANDIBULAR
PARA PROTRACCION DEL SEGMENTO POSTERIOR MANDIBULAR

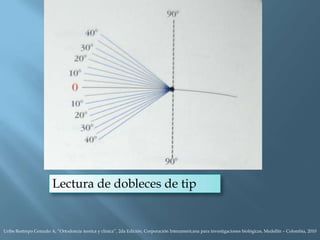

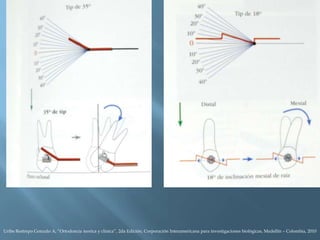

Lectura de dobleces de tip

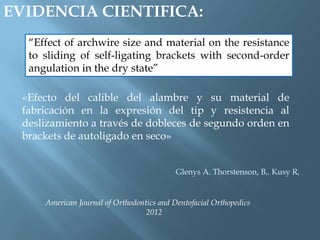

EVIDENCIA CIENTIFICA:
“Effect of archwire size and material on the resistance
to sliding of self-ligating brackets with second-order
angulation in the dry state”
«Efecto del calible del alambre y su material de
fabricación en la expresión del tip y resistencia al
deslizamiento a través de dobleces de segundo orden en
brackets de autoligado en seco»
American Journal of Orthodontics and Dentofacial Orthopedics
2012
Glenys A. Thorstenson, B,. Kusy R,

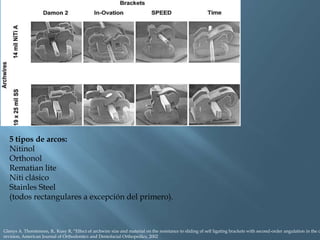

5 tipos de arcos:
Nitinol
Orthonol
Rematian lite
Niti clásico
Stainles Steel
(todos rectangulares a excepción del primero).

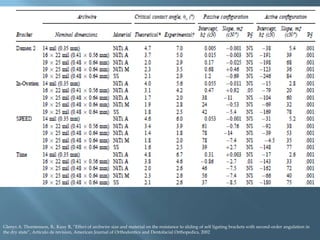

Glenys A. Thorstenson, B,. Kusy R, “Effect of archwire size and material on the resistance to sliding of self ligating brackets with second-order angulation in the d
revision, American Journal of Orthodontics and Dentofacial Orthopedics, 2002

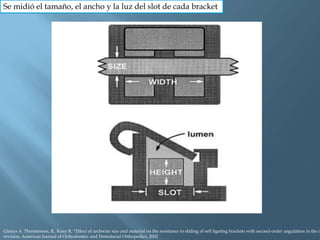

Se midió el tamaño, el ancho y la luz del slot de cada bracket
Glenys A. Thorstenson, B,. Kusy R, “Effect of archwire size and material on the resistance to sliding of self ligating brackets with second-order angulation in the d
revision, American Journal of Orthodontics and Dentofacial Orthopedics, 2002

Glenys A. Thorstenson, B,. Kusy R, “Effect of archwire size and material on the resistance to sliding of self ligating brackets with second-order angulation in
the dry state”, Artículo de revision, American Journal of Orthodontics and Dentofacial Orthopedics, 2002

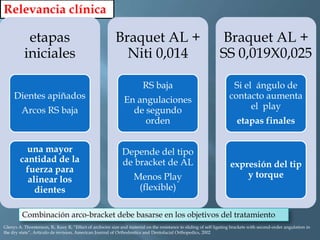

Relevancia clínica
etapas
iniciales
Dientes apiñados
Arcos RS baja
una mayor
cantidad de la
fuerza para
alinear los
dientes
Braquet AL +
Niti 0,014
RS baja
En angulaciones
de segundo
orden
Depende del tipo
de bracket de AL
Menos Play
(flexible)
Braquet AL +
SS 0,019X0,025
Si el ángulo de
contacto aumenta
el play
etapas finales
expresión del tip
y torque
Combinación arco-bracket debe basarse en los objetivos del tratamiento

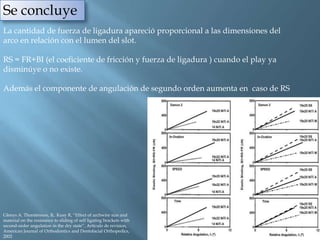

Se concluye
La cantidad de fuerza de ligadura apareció proporcional a las dimensiones del
arco en relación con el lumen del slot.
RS = FR+BI (el coeficiente de fricción y fuerza de ligadura ) cuando el play ya
disminúye o no existe.
Además el componente de angulación de segundo orden aumenta en caso de RS
Glenys A. Thorstenson, B,. Kusy R, “Effect of archwire size and
material on the resistance to sliding of self ligating brackets with
second-order angulation in the dry state”, Artículo de revision,
American Journal of Orthodontics and Dentofacial Orthopedics,
2002

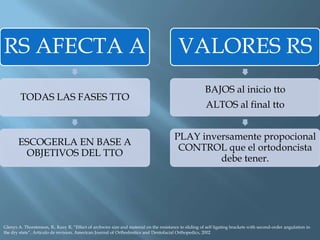

RS AFECTA A
TODAS LAS FASES TTO
ESCOGERLA EN BASE A
OBJETIVOS DEL TTO
VALORES RS
BAJOS al inicio tto
ALTOS al final tto
PLAY inversamente propocional
CONTROL que el ortodoncista
debe tener.

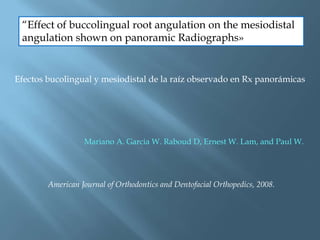

“Effect of buccolingual root angulation on the mesiodistal
angulation shown on panoramic Radiographs»
Efectos bucolingual y mesiodistal de la raíz observado en Rx panorámicas
Mariano A. Garcia W. Raboud D, Ernest W. Lam, and Paul W.
American Journal of Orthodontics and Dentofacial Orthopedics, 2008.

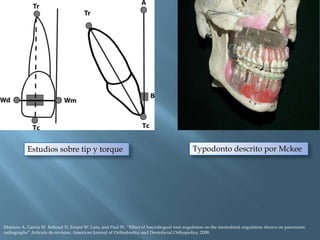

Estudios sobre tip y torque
Mariano A. Garcia W. Raboud D, Ernest W. Lam, and Paul W. “Effect of buccolingual root angulation on the mesiodistal angulation shown on panoramic
radiographs” Artículo de revision, American Journal of Orthodontics and Dentofacial Orthopedics, 2008.
Typodonto descrito por Mckee

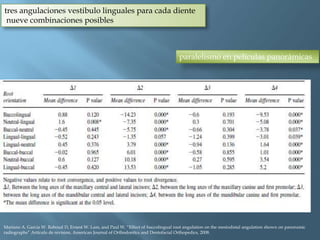

tres angulaciones vestibulo linguales para cada diente
nueve combinaciones posibles
paralelismo en películas panorámicas

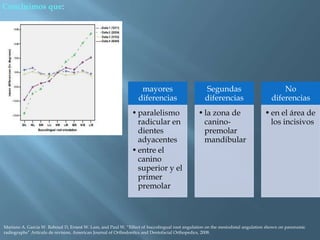

Concluimos que:
mayores
diferencias
•paralelismo
radicular en
dientes
adyacentes
•entre el
canino
superior y el
primer
premolar
Segundas
diferencias
•la zona de
canino-
premolar
mandibular
No
diferencias
•en el área de
los incisivos

EVIDENCIA CLINICA:

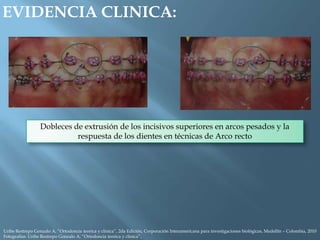

Dobleces de extrusión de los incisivos superiores en arcos pesados y la
respuesta de los dientes en técnicas de Arco recto
Fotografías: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”,

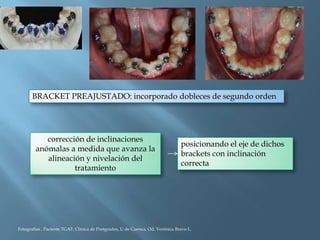

BRACKET PREAJUSTADO: incorporado dobleces de segundo orden
corrección de inclinaciones
anómalas a medida que avanza la
alineación y nivelación del
tratamiento
posicionando el eje de dichos
brackets con inclinación
correcta
Fotografías . Paciente TGAF, Clínica de Postgrados, U de Cuenca, Od. Verónica Bravo L.

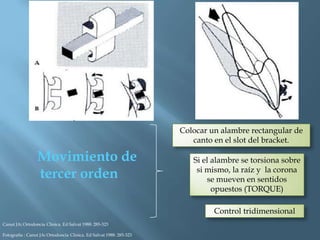

Movimiento de
tercer orden
Colocar un alambre rectangular de
canto en el slot del bracket.
Si el alambre se torsiona sobre
si mismo, la raíz y la corona
se mueven en sentidos
opuestos (TORQUE)
Control tridimensional
Fotografía : Canut JA: Ortodoncia Clinica. Ed Salvat 1988: 285-323

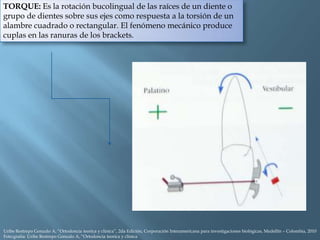

TORQUE: Es la rotación bucolingual de las raíces de un diente o
grupo de dientes sobre sus ejes como respuesta a la torsión de un
alambre cuadrado o rectangular. El fenómeno mecánico produce
cuplas en las ranuras de los brackets.
Foto:grafía: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica

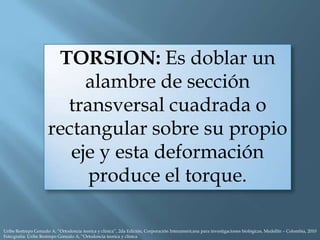

TORSION: Es doblar un
alambre de sección
transversal cuadrada o
rectangular sobre su propio
eje y esta deformación
produce el torque.
Foto:grafía: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica

MOMENTO DE TORSION:
Fuerza rotatoria sobre el eje
axial de uno o más dientes
producida por un alambre
rectangular grueso con
torsión, introducido de manera
forzada en las ranuras
rectangulares de los
brackets, que generan cupla o
fuerzas pares.

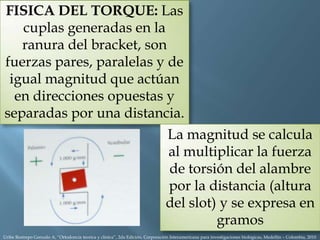

FISICA DEL TORQUE: Las
cuplas generadas en la
ranura del bracket, son
fuerzas pares, paralelas y de
igual magnitud que actúan
en direcciones opuestas y
separadas por una distancia.
La magnitud se calcula
al multiplicar la fuerza
de torsión del alambre
por la distancia (altura
del slot) y se expresa en
gramos

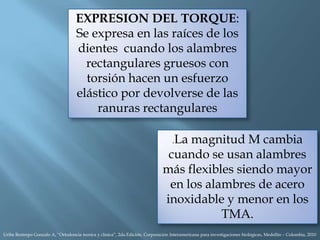

EXPRESION DEL TORQUE:
Se expresa en las raíces de los
dientes cuando los alambres
rectangulares gruesos con
torsión hacen un esfuerzo
elástico por devolverse de las
ranuras rectangulares
.La magnitud M cambia
cuando se usan alambres
más flexibles siendo mayor
en los alambres de acero
inoxidable y menor en los
TMA.

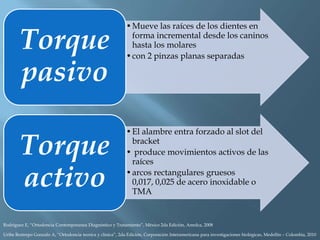

•Mueve las raíces de los dientes en
forma incremental desde los caninos
hasta los molares
•con 2 pinzas planas separadas
Torque
pasivo
•El alambre entra forzado al slot del
bracket
• produce movimientos activos de las
raíces
•arcos rectangulares gruesos
0,017, 0,025 de acero inoxidable o
TMA
Torque
activo

Fotografías: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas, Medellín – Colom

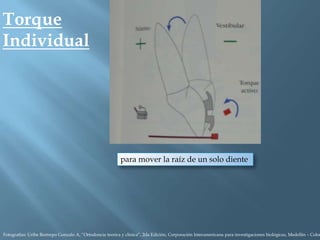

Torque
Individual
para mover la raíz de un solo diente

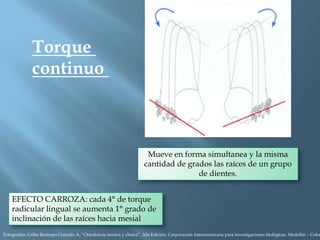

Torque
continuo
Mueve en forma simultanea y la misma
cantidad de grados las raíces de un grupo
de dientes.
EFECTO CARROZA: cada 4° de torque
radicular lingual se aumenta 1° grado de
inclinación de las raíces hacia mesial

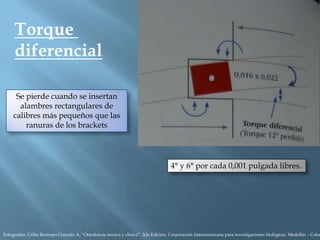

Torque
diferencial
Se pierde cuando se insertan
alambres rectangulares de
calibres más pequeños que las
ranuras de los brackets
4° y 6° por cada 0,001 pulgada libres.

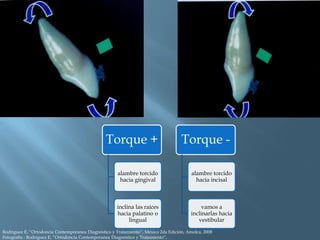

Torque +
alambre torcido
hacia gingival
inclina las raíces
hacia palatino o
lingual
Torque -
alambre torcido
hacia incisal
vamos a
inclinarlas hacia
vestibular
Fotografía : Rodriguez E, “Ortodoncia Contemporanea Diagnóstico y Tratamiento”,

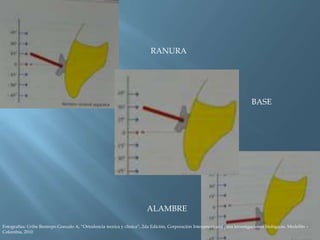

RANURA
BASE
ALAMBRE
Fotografías: Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas, Medellín –
Colombia, 2010

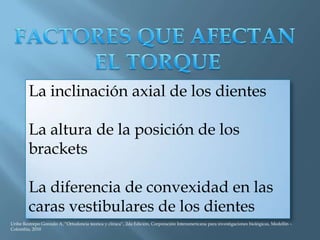

La inclinación axial de los dientes
La altura de la posición de los
brackets
La diferencia de convexidad en las
caras vestibulares de los dientes
Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas, Medellín –
Colombia, 2010

UTILIDAD CLINICA
Mejorar la
intercuspidación
entre los arcos
dentarios
apariencia
estética de la
sonrisa
guía anterior y
relación de clase
I canina y molar
Ventureira P, “Prescripción variable en ortodoncia: lo que todo ortodoncista debería conocer”, Revista Española de Ortodoncia, 2010

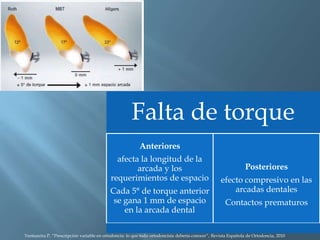

Falta de torque
Anteriores
afecta la longitud de la
arcada y los
requerimientos de espacio
Cada 5° de torque anterior
se gana 1 mm de espacio
en la arcada dental
Posteriores
efecto compresivo en las
arcadas dentales
Contactos prematuros
Ventureira P, “Prescripción variable en ortodoncia: lo que todo ortodoncista debería conocer”, Revista Española de Ortodoncia, 2010

Uribe Restrepo Gonzalo A, “Ortodoncia teorica y clinica”, 2da Edición, Corporación Interamericana para investigaciones biológicas, Medellín –
Colombia, 2010

“Torque control of the maxillary incisors
in lingual and labial orthodontics:
A 3-dimensional finite element analysis»
La aplicación de una fuerza
horizontal de retracción y un
fuerza intrusiva vertical y
torque radicular lingual es
posible simular los tratamientos
de ortodoncia lingual y labial.
Las cargas de la misma magnitud
producen traslación del incisivo
superior en ortodoncia lingual y
labial pero inclinación de la corona
del mismo diente en ortodoncia
lingual. Ello sugiere la pérdida
de control de torque de los incisivos
superiores durante la retracción en
los pacientes de extracción es más
probable en el tratamiento de
ortodoncia lingual
Wei Liang, Qiguo Rong, Jiuxiang
Lin, and Baohua Xu
American Journal of Orthodontics and
Dentofacial Orthopedics, 2009

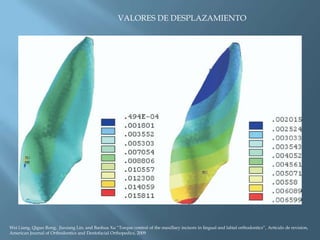

VALORES DE DESPLAZAMIENTO
Wei Liang, Qiguo Rong, Jiuxiang Lin, and Baohua Xu “Torque control of the maxillary incisors in lingual and labial orthodontics”, Artículo de revision,
American Journal of Orthodontics and Dentofacial Orthopedics, 2009

EVIDENCIA CLINICA
prescripción variable.
el tipo de maloclusión (biotipo del paciente, clase esquelética y dental).
la posición de los dientes dentro de la maloclusión (relativa al resto de los dientes
de la arcada) .
la mecánica ortodóncica seleccionada (utilización de elásticos
intermaxilares, necesidad de anclaje, etc.)
Nappa A, “Desde el Arco Recto convencional al Sistema Damon, mis caminos diagnósticos y mecánicos”, Editorial Rippano, Buenos Aires, 2009

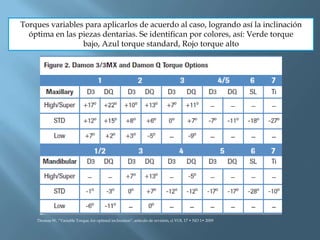

Torques variables para aplicarlos de acuerdo al caso, logrando así la inclinación
óptima en las piezas dentarias. Se identifican por colores, así: Verde torque
bajo, Azul torque standard, Rojo torque alto
Thomas W, “Variable Torque, for optimal inclination”, artículo de revisión, ci VOL 17 • NO 1• 2009

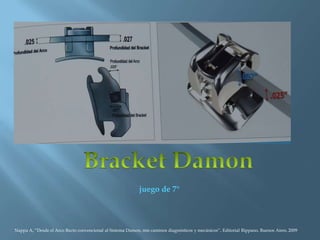

juego de 7°
Nappa A, “Desde el Arco Recto convencional al Sistema Damon, mis caminos diagnósticos y mecánicos”, Editorial Rippano, Buenos Aires, 2009

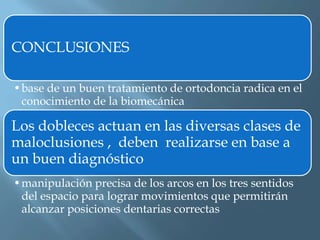

CONCLUSIONES
•base de un buen tratamiento de ortodoncia radica en el
conocimiento de la biomecánica
Los dobleces actuan en las diversas clases de
maloclusiones , deben realizarse en base a
un buen diagnóstico
•manipulación precisa de los arcos en los tres sentidos
del espacio para lograr movimientos que permitirán
alcanzar posiciones dentarias correctas

biomecanicadoblecesytorque-140202230723-phpapp02.pdf

biomecanicadoblecesytorque-140202230723-phpapp02.pdf

Más contenido relacionado

Similar a biomecanicadoblecesytorque-140202230723-phpapp02.pdf

Más de alejandro bautista

Último

biomecanicadoblecesytorque-140202230723-phpapp02.pdf
