El documento describe el Bloque de Tierra Compactada (BTC) desarrollado por la Universidad La Gran Colombia como un elemento arquitectónico y complemento estructural para la construcción de viviendas. El BTC aprovecha las ventajas de la tierra como material de construcción y viene en diferentes formas y composiciones según su uso previsto. El BTC ha demostrado su eficiencia a través de pruebas de laboratorio y tiene el potencial de resolver problemas de vivienda al reducir costos.

1. EL BLOQUE DE TIERRA
COMPACTADA-BTC
COMO ELEMENTO
ARQUITECTÓNICO Y
COMPLEMENTO
ESTRUCTURAL EN
CONSTRUCCIÓN DE
VIVIENDAS

2. El Bloque de Tierra Compactada-BTC como elemento
arquitectónico y complemento estructural en
construcción de viviendas
ARQ. MG. ANDRÉS MAURICIO GONZÁLEZ C.
email: andres.gonzalez@ugc.edu.com
Cel: 313 283 9872 Tel: 472 96 32
Fecha presentación: 19 de abril de 2012

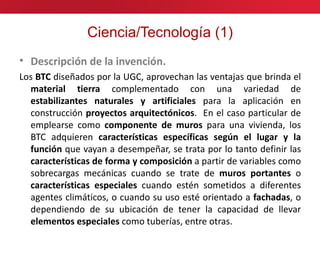

3. Ciencia/Tecnología (1)
• Descripción de la invención.
Los BTC diseñados por la UGC, aprovechan las ventajas que brinda el
material tierra complementado con una variedad de
estabilizantes naturales y artificiales para la aplicación en
construcción proyectos arquitectónicos. En el caso particular de
emplearse como componente de muros para una vivienda, los
BTC adquieren características específicas según el lugar y la
función que vayan a desempeñar, se trata por lo tanto definir las
características de forma y composición a partir de variables como
sobrecargas mecánicas cuando se trate de muros portantes o
características especiales cuando estén sometidos a diferentes
agentes climáticos, o cuando su uso esté orientado a fachadas, o
dependiendo de su ubicación de tener la capacidad de llevar
elementos especiales como tuberías, entre otras.

4. Ciencia/Tecnología (1)
Para estos campos de acción se dispone de los siguientes tipos de
Bloques: BTC MACIZO ESPECIAL para usarse en muros exteriores, BTC
DE PERFORACIÓNES VERTICALES Y CELDA HORIZONTAL para usarse
en muros de carga y machones tipo columnas, BTC ALIGERADO en
muros divisorios, BTC DE PERFORACIONES VERTICALES CIRCULARES
para muros con instalaciones, BTC TIPO CANALETA EN FORMA DE
“U” para armar vigas y dinteles.
Para otros campos de acción como cubiertas y pisos se contará con
Bloques macizos con forma de paralelepípedo, cúbica, hexagonal.
Bloques huecos o rebajados. Bloques machihembrados.

5. Ciencia/Tecnología (1)
• ¿Qué es lo realmente nuevo?
El BTC producto de la investigación de la UGC es innovador porque
no sólo emplea el material tierra sino que además involucra entre
otros, materiales de origen natural dando congruencia a la
temática de materiales sostenibles (reciclaje) y proyectos
sustentables. Así como también innova en formas y composición
de acuerdo a las necesidades específicas de localización y función
(estructural) dentro de un proyecto arquitectónico.

6. Ciencia/Tecnología (1)
• ¿Cómo funciona?

7. Ciencia/Tecnología (1)
• ¿Por qué es importante?
-Permite ampliar las posibilidades de aplicación del BTC,
demostrando validez en el tema como complemento estructural.
-Establecer la posibilidad económica, estructural y constructiva de su
uso en viviendas.
-Se convierte en alternativa para hacer frente a la problemática de
vivienda.
-En la vivienda social, demostrar sus bondades económicas,
constructivas y en otros aspectos como el transporte y
almacenamiento.
-Generar productos que trasciendan gracias al alto componente
ambiental.

8. Ciencia/Tecnología (2)
• Muestre datos / pruebas

9. Ciencia/Tecnología (2)
• Muestre datos / pruebas

10. Historia del Proyecto y Financiación
• ¿Cómo surgió?
Surge como respuesta a una problemática de vivienda en el sector
de Cazucá, en donde las viviendas son el resultado de adición de
materiales de desecho (condiciones pésimas de confort),
desaprovechando las ventajas del material tierra.
• ¿Cuánto tiempo ha venido trabajando en ello?
- Investigación de Maestría en Construcción: 2 años.
- Investigación Docente UGC: 1 año.
• ¿Cuál es el historial de la financiación que ha recibido?
- Patrocinio de la Universidad La Gran Colombia.

11. Prototipos
• ¿Cómo sería una aplicación práctica de la invención?
Proyectos de vivienda tipo: VIS, vivienda rural, casas y aptos todos
los estratos. Aplicación en mampostería para exteriores e
interiores.
• ¿Ha sido construido? ¿Puede ser demostrado?
Se cuenta con el desarrollo de prototipos de BTC los cuales mediante
ensayos de laboratorio bajo la norma NTC 5324 demuestran su
eficiencia en aspectos relacionados con la resistencia a
compresión, durabilidad y calidad. Efectividad de los
componentes relacionados con la materia prima (tierra) y con los
tipos de estabilizantes empleados (estabilizante artificial: cemento
y cal, estabilizante natural: cáñamo y bagazo de caña, entre otros).

12. Prototipos
• ¿Actualmente, cuenta con un prototipo en
funcionamiento?
Si, pero es necesario profundizar con ensayos normatizados cuando
formen parte de un sistema estructural como mampostería con
cavidad reforzada.
¿Cuánto dinero y tiempo necesitaría para contar con uno?
-Costo inicial modificación y optimización maquina compactadora
$ 5.000.000, tiempo mínimo 3 meses (modificación maquina,
producción BTC, ensayos normatizados).
-Costo maquinaria complementaria para el proceso industrial de
producción $35.000.000
• ¿Cuáles son los mayores riesgos técnicos?
-En el proceso de producción con la maquina Cinva-Ram. Pasar de un
sistema manual a uno hidráulico y/o neumático.
-Variedad formas y tamaños BTP implican modificar todo el cuerpo
principal de la prensa, incrementando costos del producto final.

13. ¿Qué problema resuelve?
• Además de las publicaciones y logros académicos, ¿Por
qué está realizando este proyecto?
Plantear alternativas a problemática con producto innovador que
posibilite de creación de empresa.
• ¿Qué problemas reales se están abordando?
-Problemática de vivienda por altos costos.
-Viviendas espacios precarios en dimensiones y calidad (ambiente
mal sano por la oscuridad, falta de ventilación y humedad).
Viviendas con BTP solución a estos problemas a un bajo costo.
-Materiales costosos.
• ¿Por qué es un problema importante?
El valor y calidad de la vivienda se deriva entre otros factores por el
costo de los materiales.

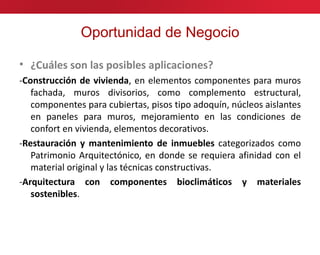

14. Oportunidad de Negocio
• ¿Cuáles son las posibles aplicaciones?
-Construcción de vivienda, en elementos componentes para muros
fachada, muros divisorios, como complemento estructural,
componentes para cubiertas, pisos tipo adoquín, núcleos aislantes
en paneles para muros, mejoramiento en las condiciones de
confort en vivienda, elementos decorativos.
-Restauración y mantenimiento de inmuebles categorizados como
Patrimonio Arquitectónico, en donde se requiera afinidad con el
material original y las técnicas constructivas.
-Arquitectura con componentes bioclimáticos y materiales
sostenibles.

15. Oportunidad de Negocio
• ¿Quiénes pueden ser los clientes?
-Profesionales del ramo de la construcción: Arquitectos, Ingenieros.
-Empresas constructoras y promotoras de proyectos de vivienda.
-Vivienda de Interés Social – VIS.
-Empresas y profesionales del campo de la Restauración de
inmuebles arquitectónicos.
-Empresas de insumos y materiales de construcción. Materiales
sostenibles.
-Industria de la construcción y clientes particulares.
¿Con quién ha hablado? Arquitectos y particulares.
• ¿Resuelve un gran problema?
–Déficit de vivienda = Problemática social
–¿Cómo lo sabe? DANE: Investigación Déficit de Vivienda (DEVI), objetivo
medir las carencias habitacionales en Colombia. Censo 1995 y 2005.

16. Ventaja Competitiva
• ¿Cuál es el aspecto clave diferenciador?
-Empleo de la tierra como material de construcción: mejora calidad
viviendas en aspectos estéticos, constructivo, de confort y baja
costos en el tema de materiales.
-La eficiencia del BTC tiene en cuenta factores como el lugar, la
materia prima y las formas, sin olvidar las condicionantes con
respecto al uso al conformar muros y como complemento
estructural
• ¿Cuál es el estado de la propiedad intelectual?
La propiedad intelectual es exclusiva del Investigador de la UGC.
• Libertad de operar (¿Usa o infringe patentes existentes?
NO se infringe ninguna patente. Para el producto no existe ninguna.
• ¿Se basa en alguna licencia actualmente?
El desarrollo del producto NO requiere de ninguna licencia.

17. Competencia
• ¿Qué otras maneras o productos existen para resolver
el mismo problema o realizar lo mismo que pretende su
tecnología? Empresa TierraTec.
• ¿Qué empresas existen en esta área con productos
similares?
La empresa TierraTec, produce BTC sin tener en cuenta aspectos
específicos como la caracterización del material y la localización
del bloque dentro de cada proyecto, las formas y tamaños de los
bloques se limitan a los moldes estándar de la máquina.
• ¿Qué otros investigadores están realizando algo
similar?
Se esta investigando sobre la temática de la tierra como material de
construcción.

18. Comercialización
• ¿Existen actualmente algunos acuerdos de negocios
realizados o en camino de realizarse?
- NO
• ¿Se han contactado a clientes potenciales o socios
potenciales?
-Clientes potenciales: Particulares para aplicación en vivienda y como
elemento en restauración de proyectos.
-¿Cuál es el estado de esos contactos? Un encuentro personal para
exponer la aplicabilidad del producto, VENTAJAS y costos.
• ¿Han realizado reuniones con inversionistas de capital
riesgo?
-NO

19. Planes Futuros
• ¿Cuáles son sus metas personales?
Creación de empresa relacionada con el diseño, asesoría y
construcción de proyectos empleando la tierra como material de
construcción.
• ¿Cuál cree usted que será su rol y nivel de
involucramiento?
–Transferir el conocimiento y continuar con la actividad académica.
–Realizar consultoría sobre el producto una vez a la semana a través
de una empresa de base tecnológica creada.
–Tomar un año sabático para desarrollarla.
–Renunciar al mundo académico y hacer de esta invención un gran
éxito, invirtiendo tiempo y esfuerzos.

20. ¡Gracias!

21. Ciencia/Tecnología (2)
• Muestre datos / pruebas
FOTO APARIENCIA PROPUESTA NORMA NTC DE 708/03
BTP MACIZO ESPECIAL BLOQUE PARAMENTO
APLICACIÓN MUROS EXTERIORES MUROS EXTERIORES
Largo Ancho Alto Largo Ancho Alto
DIMENSIONES 29,5 29,5
14 cm 9 cm 14 cm 9,5 cm
cm cm
+1 a +1 a +2 a
TOLERANCIA DIMENSIONAL +/- 3 +/- 3 + 5 / -2
-3mm -2mm -1mm
RENDIMIENTODILATACIÓN 1
33,33 unidades/m2 NO ESPECIFICA
cm
PESO / UNIDAD 6,958 kg 6,950 KG*
Proporción de 1:10 (una
parte de cemento por diez
partes de tierra), en
DOSIFICACIÓN NO ESPECIFICA
volumen. Contenido máximo
de cemento 9% y mínimo
5%, en peso.
Bloques en los cuales la o
Recubrimiento de cara las caras vistas están
frontal externa con capa de realizadas de manera a
CARACTERÍSTICA ESPECIAL tierra-cemento en constituir el
proporción 1:5 de 1,5 cm de paramento del muro o
espesor. división. Sin ninguna
característica especial.
842,21 psi ó 5,8 Mpa
RESITENCIA A COMPRESIÓN 872,66 psi ó 6 MPa
(prom.)
