ARQ. MG. ANDRES M. GONZALEZ C.

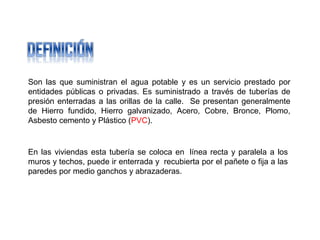

Son las que suministran el agua potable y es un servicio prestado por
entidades públicas o privadas. Es suministrado a través de tuberías de
presión enterradas a las orillas de la calle. Se presentan generalmente
de Hierro fundido, Hierro galvanizado, Acero, Cobre, Bronce, Plomo,
Asbesto cemento y Plástico (PVC).
En las viviendas esta tubería se coloca en línea recta y paralela a los
muros y techos, puede ir enterrada y recubierta por el pañete o fija a las
paredes por medio ganchos y abrazaderas.
– Distribución de agua fría.
– Distribución de agua caliente.

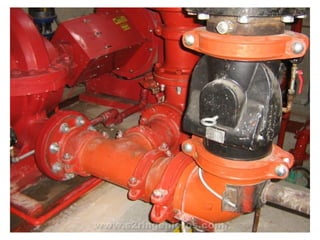

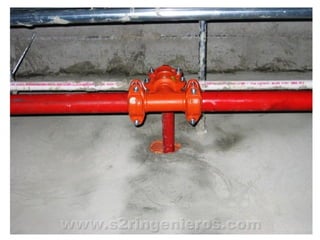

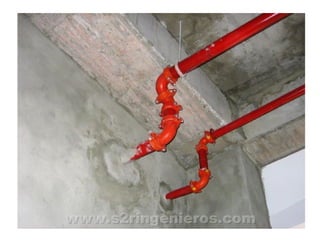

– Distribución de agua contra incendios.
– Distribución de agua para recreación.
– Redes de desagüe y ventilación.
– Colección y eliminación de agua de lluvia.

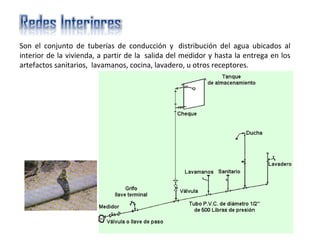

Son el conjunto de tuberías de conducción y distribución del agua ubicados al
interior de la vivienda, a partir de la salida del medidor y hasta la entrega en los
artefactos sanitarios, lavamanos, cocina, lavadero, u otros receptores.

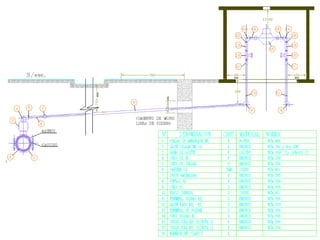

RED  DOMICILIARIA
Es el tramo de tubería que va desde la red exterior principal hasta el medidor o contador,
generalmente la instalación de esta parte la realizan las empresas que suministran el
servicio de agua.

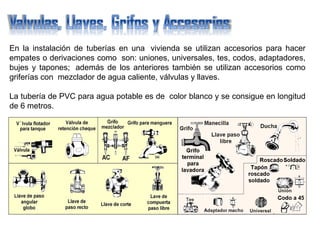

En la instalación de tuberías en una vivienda se utilizan accesorios para hacer
empates o derivaciones como son: uniones, universales, tes, codos, adaptadores,
bujes y tapones; además de los anteriores también se utilizan accesorios como
griferías con mezclador de agua caliente, válvulas y llaves.
La tubería de PVC para agua potable es de color blanco y se consigue en longitud
de 6 metros.

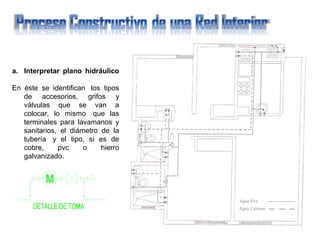

a. Interpretar  plano  hidráulico
En éste se identifican los tipos
de accesorios, grifos y
válvulas que se van a
colocar, lo mismo que las
terminales para lavamanos y
sanitarios, el diámetro de la
tubería y el tipo, si es de
cobre, pvc o hierro
galvanizado.

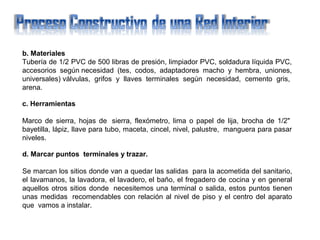

b. Materiales
Tubería de 1/2 PVC de 500 libras de presión, limpiador PVC, soldadura líquida PVC,
accesorios según necesidad (tes, codos, adaptadores macho y hembra, uniones,
universales) válvulas, grifos y llaves terminales según necesidad, cemento gris,
arena.
c. Herramientas
Marco de sierra, hojas de sierra, flexómetro, lima o papel de lija, brocha de 1/2"
bayetilla, lápiz, llave para tubo, maceta, cincel, nivel, palustre, manguera para pasar
niveles.

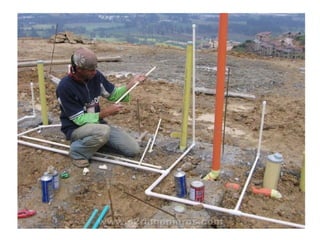

d. Marcar puntos terminales y trazar.
Se marcan los sitios donde van a quedar las salidas para la acometida del sanitario,
el lavamanos, la lavadora, el lavadero, el baño, el fregadero de cocina y en general
aquellos otros sitios donde necesitemos una terminal o salida, estos puntos tienen
unas medidas recomendables con relación al nivel de piso y el centro del aparato
que vamos a instalar.

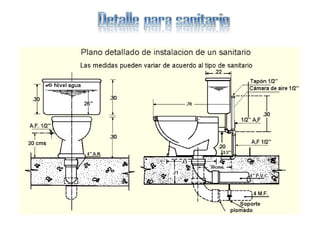

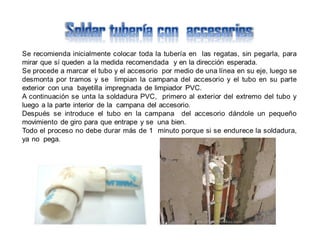

La tubería que se utiliza es de 1/2", PVC de 500 libras de presión, se corta de acuerdo con las
alturas recomendadas para las salidas y la colocación de los grifos.

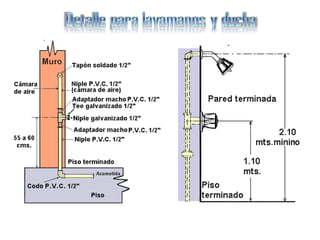

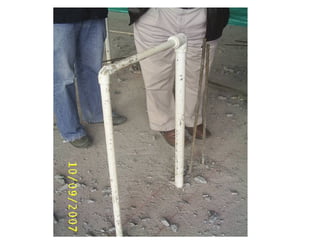

Para evitar el golpe de ariete, en la salida de lavamanos y sanitario se coloca una prolongación de
tubo de unos 20 a 30 cms colocándole un tapón en el extremo formando así una cámara de aire.

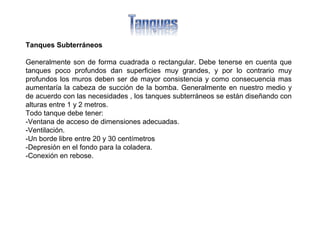

Tanques Subterráneos
Generalmente son de forma cuadrada o rectangular. Debe tenerse en cuenta que
tanques poco profundos dan superficies muy grandes, y por lo contrario muy
profundos los muros deben ser de mayor consistencia y como consecuencia mas

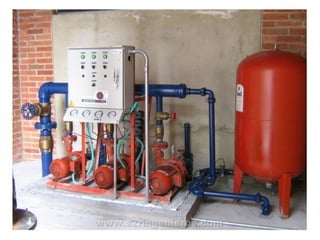

aumentaría la cabeza de succión de la bomba. Generalmente en nuestro medio y
de acuerdo con las necesidades , los tanques subterráneos se están diseñando con
alturas entre 1 y 2 metros.
Todo tanque debe tener:
-Ventana de acceso de dimensiones adecuadas.
-Ventilación.
-Un borde libre entre 20 y 30 centímetros
-Depresión en el fondo para la coladera.
-Conexión en rebose.
Los tanques deben proveerse de un sistema de ventilación, con protección adecuada para
impedir la penetración de insectos y de otros animales. Para ello se recomienda la utilización
de "U" invertida, protegidos a la entrada con rejillas o telas metálicas y separadas del techo a
no menos de 30 Cm.
La tubería de rebose se conectará con descarga libre a la tubería de limpieza y no se proveerá
de llave, permitiendo a la descarga en cualquier momento. El diámetro de la tubería de rebose
estará determinado por la altura de la cámara de aire en el tanque, o permitiendo un gasto
igual al gasto de llegada y evitando presión sobre la tapa. En todo caso es aconsejable que el
diámetro de la tubería de rebose no sea menor que el de llegada.
- Conexión de drenaje en el fondo para limpieza.
Para constatar la correcta instalación de la red, se aplica presión 150 psi (1hora) o se
empata a la red de distribución pública para ver que no se presenten fugas de agua, si
esto sucede se cierra la válvula o llave de entrada y se hacen las reparaciones que
sean pertinentes.

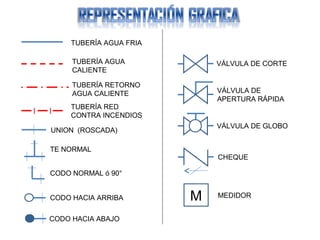

TUBERÍA AGUA FRIA
TUBERÍA AGUA
CALIENTE
TUBERÍA RETORNO
AGUA CALIENTE
I I
TUBERÍA RED
CONTRA INCENDIOS
UNION (ROSCADA)
TE NORMAL
CODO NORMAL ó 90°
CODO HACIA ARRIBA
CODO HACIA ABAJO
VÁLVULA DE CORTE
VÁLVULA DE
APERTURA RÁPIDA
VÁLVULA DE GLOBO
CHEQUE
M MEDIDOR

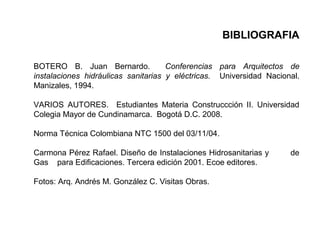

BIBLIOGRAFIA
BOTERO B. Juan Bernardo. Conferencias para Arquitectos de
instalaciones hidráulicas sanitarias y eléctricas. Universidad Nacional.
Manizales, 1994.
VARIOS AUTORES. Estudiantes Materia Construccción II. Universidad
Colegia Mayor de Cundinamarca. Bogotá D.C. 2008.
Norma Técnica Colombiana NTC 1500 del 03/11/04.
Carmona Pérez Rafael. Diseño de Instalaciones Hidrosanitarias y de
Gas para Edificaciones. Tercera edición 2001. Ecoe editores.
Fotos: Arq. Andrés M. González C. Visitas Obras.
