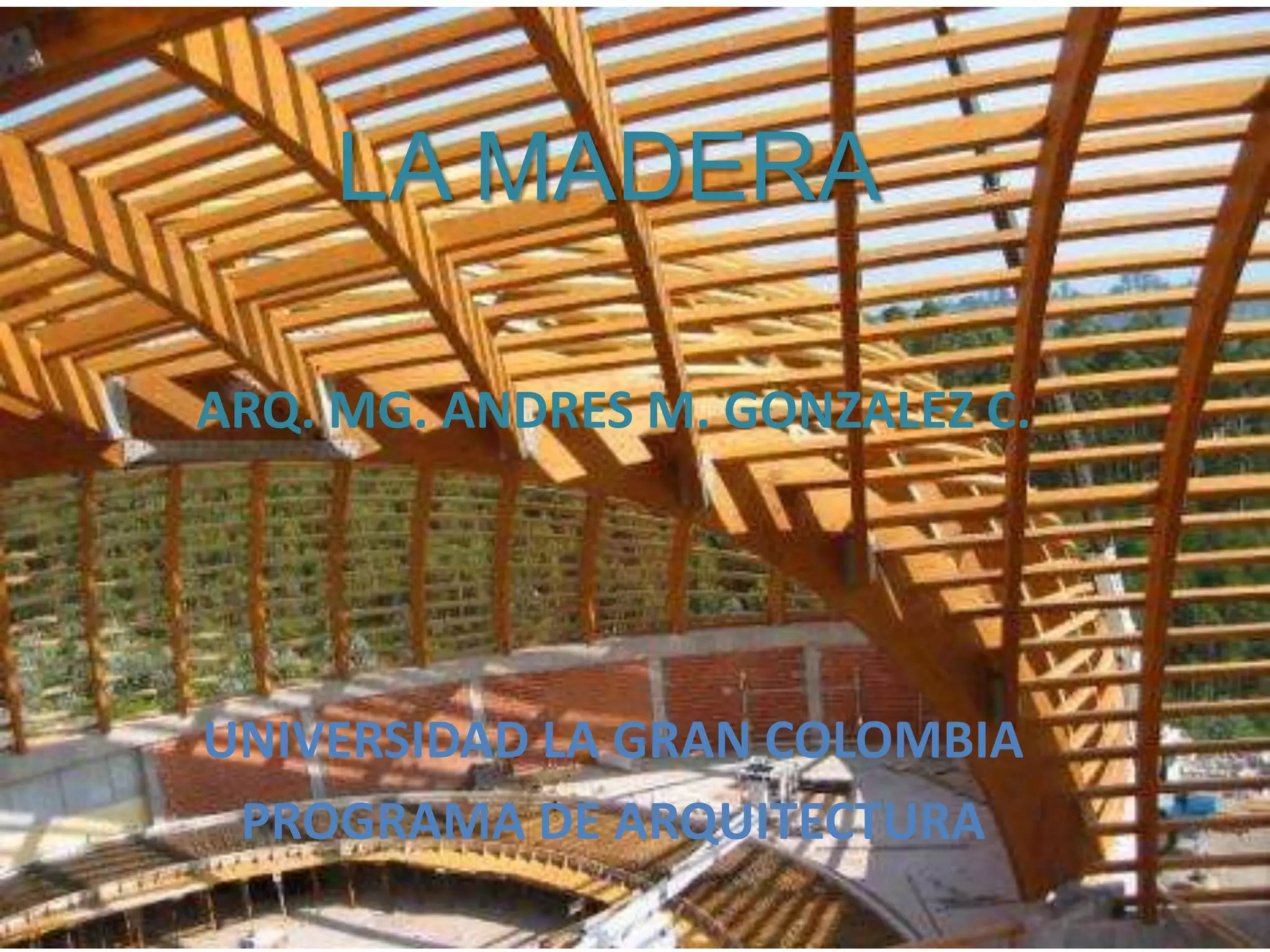

1. LA MADERA
ARQ. MG. ANDRES M. GONZALEZ C.
UNIVERSIDAD LA GRAN COLOMBIA
PROGRAMA DE ARQUITECTURA

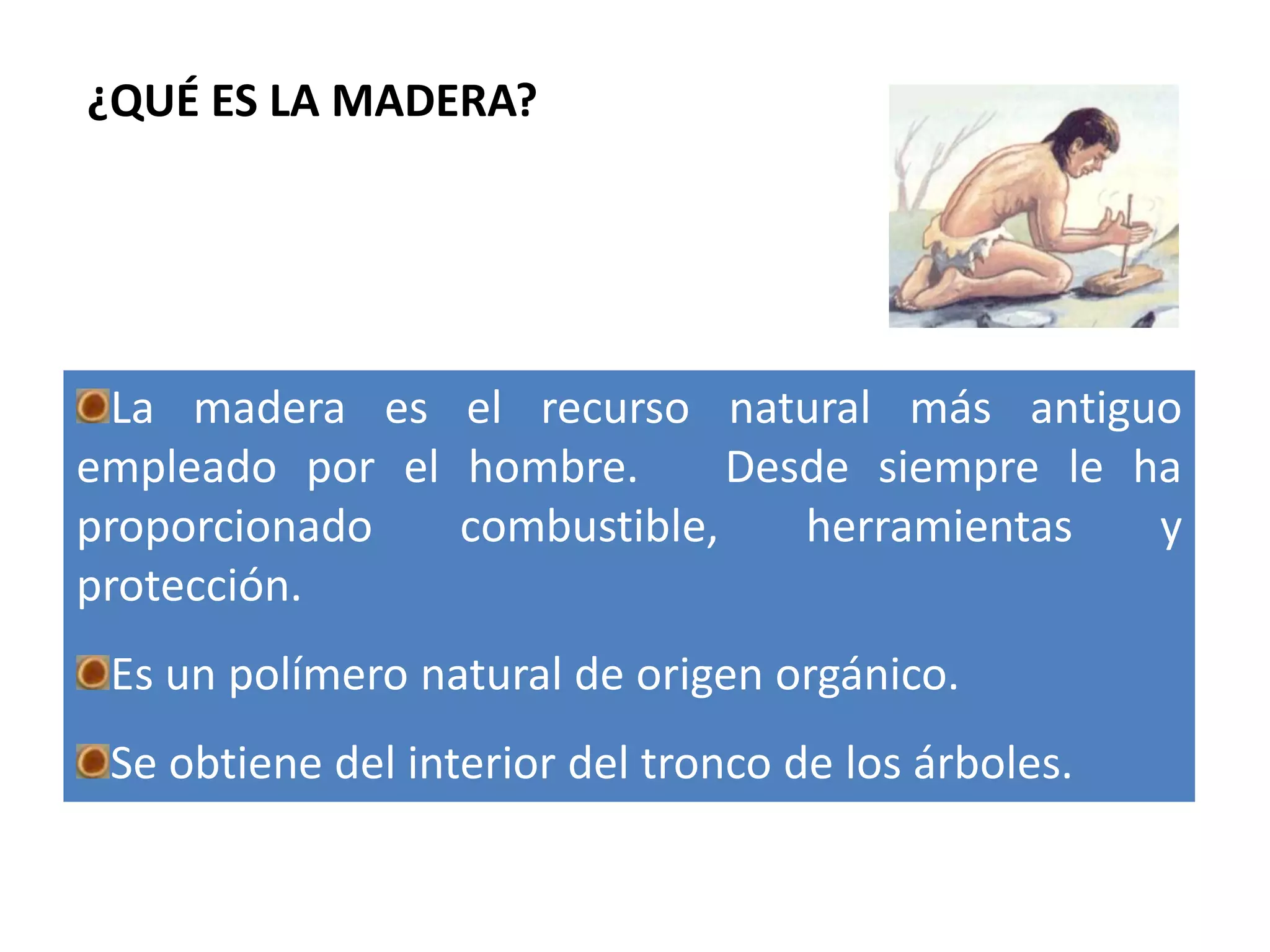

2. ¿QUÉ ES LA MADERA?
La madera es el recurso natural más antiguo
empleado por el hombre. Desde siempre le ha
proporcionado combustible, herramientas y
protección.
Es un polímero natural de origen orgánico.
Se obtiene del interior del tronco de los árboles.

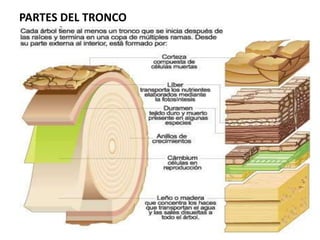

3. PARTES DEL TRONCO

4. PARTES DEL TRONCO

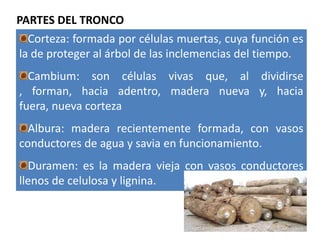

5. PARTES DEL TRONCO
Corteza: formada por células muertas, cuya función es
la de proteger al árbol de las inclemencias del tiempo.
Cambium: son células vivas que, al dividirse
, forman, hacia adentro, madera nueva y, hacia
fuera, nueva corteza
Albura: madera recientemente formada, con vasos
conductores de agua y savia en funcionamiento.
Duramen: es la madera vieja con vasos conductores
llenos de celulosa y lignina.

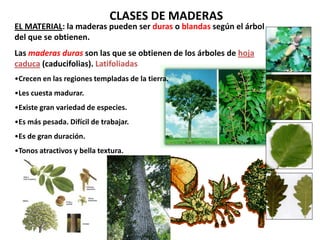

6. CLASES DE MADERAS
EL MATERIAL: la maderas pueden ser duras o blandas según el árbol
del que se obtienen.
Las maderas duras son las que se obtienen de los árboles de hoja
caduca (caducifolias). Latifoliadas
•Crecen en las regiones templadas de la tierra.
•Les cuesta madurar.
•Existe gran variedad de especies.
•Es más pesada. Difícil de trabajar.
•Es de gran duración.
•Tonos atractivos y bella textura.

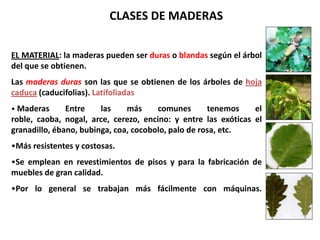

7. CLASES DE MADERAS
EL MATERIAL: la maderas pueden ser duras o blandas según el árbol
del que se obtienen.
Las maderas duras son las que se obtienen de los árboles de hoja
caduca (caducifolias). Latifoliadas
• Maderas Entre las más comunes tenemos el
roble, caoba, nogal, arce, cerezo, encino: y entre las exóticas el
granadillo, ébano, bubinga, coa, cocobolo, palo de rosa, etc.
•Más resistentes y costosas.
•Se emplean en revestimientos de pisos y para la fabricación de
muebles de gran calidad.
•Por lo general se trabajan más fácilmente con máquinas.

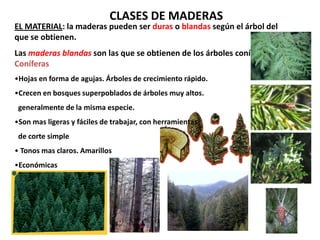

8. CLASES DE MADERAS
EL MATERIAL: la maderas pueden ser duras o blandas según el árbol del
que se obtienen.
Las maderas blandas son las que se obtienen de los árboles coníferos.
Coníferas
•Hojas en forma de agujas. Árboles de crecimiento rápido.
•Crecen en bosques superpoblados de árboles muy altos.
generalmente de la misma especie.
•Son mas ligeras y fáciles de trabajar, con herramientas
de corte simple
• Tonos mas claros. Amarillos
•Económicas

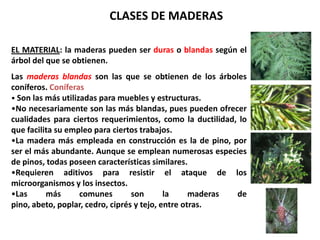

9. CLASES DE MADERAS
EL MATERIAL: la maderas pueden ser duras o blandas según el
árbol del que se obtienen.
Las maderas blandas son las que se obtienen de los árboles
coníferos. Coníferas
• Son las más utilizadas para muebles y estructuras.
•No necesariamente son las más blandas, pues pueden ofrecer
cualidades para ciertos requerimientos, como la ductilidad, lo
que facilita su empleo para ciertos trabajos.
•La madera más empleada en construcción es la de pino, por
ser el más abundante. Aunque se emplean numerosas especies
de pinos, todas poseen características similares.
•Requieren aditivos para resistir el ataque de los
microorganismos y los insectos.
•Las más comunes son la maderas de
pino, abeto, poplar, cedro, ciprés y tejo, entre otras.

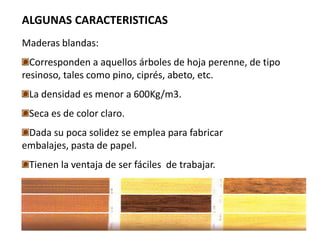

10. ALGUNAS CARACTERISTICAS
Maderas blandas:
Corresponden a aquellos árboles de hoja perenne, de tipo
resinoso, tales como pino, ciprés, abeto, etc.
La densidad es menor a 600Kg/m3.
Seca es de color claro.
Dada su poca solidez se emplea para fabricar
embalajes, pasta de papel.
Tienen la ventaja de ser fáciles de trabajar.

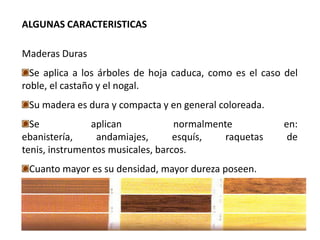

11. ALGUNAS CARACTERISTICAS
Maderas Duras
Se aplica a los árboles de hoja caduca, como es el caso del
roble, el castaño y el nogal.
Su madera es dura y compacta y en general coloreada.
Se aplican normalmente en:
ebanistería, andamiajes, esquís, raquetas de
tenis, instrumentos musicales, barcos.
Cuanto mayor es su densidad, mayor dureza poseen.

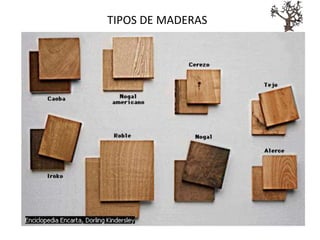

12. TIPOS DE MADERAS

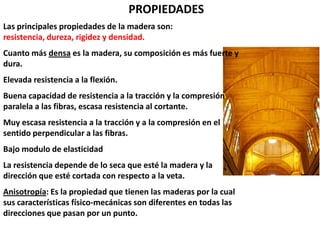

13. PROPIEDADES
Las principales propiedades de la madera son:
resistencia, dureza, rigidez y densidad.
Cuanto más densa es la madera, su composición es más fuerte y
dura.
Elevada resistencia a la flexión.
Buena capacidad de resistencia a la tracción y la compresión
paralela a las fibras, escasa resistencia al cortante.
Muy escasa resistencia a la tracción y a la compresión en el
sentido perpendicular a las fibras.
Bajo modulo de elasticidad
La resistencia depende de lo seca que esté la madera y la
dirección que esté cortada con respecto a la veta.
Anisotropía: Es la propiedad que tienen las maderas por la cual
sus características físico-mecánicas son diferentes en todas las
direcciones que pasan por un punto.

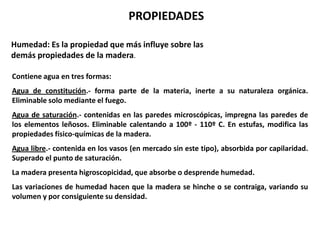

14. PROPIEDADES
Humedad: Es la propiedad que más influye sobre las
demás propiedades de la madera.
Contiene agua en tres formas:
Agua de constitución.- forma parte de la materia, inerte a su naturaleza orgánica.
Eliminable solo mediante el fuego.
Agua de saturación.- contenidas en las paredes microscópicas, impregna las paredes de
los elementos leñosos. Eliminable calentando a 100º - 110º C. En estufas, modifica las
propiedades físico-químicas de la madera.
Agua libre.- contenida en los vasos (en mercado sin este tipo), absorbida por capilaridad.
Superado el punto de saturación.
La madera presenta higroscopicidad, que absorbe o desprende humedad.
Las variaciones de humedad hacen que la madera se hinche o se contraiga, variando su
volumen y por consiguiente su densidad.

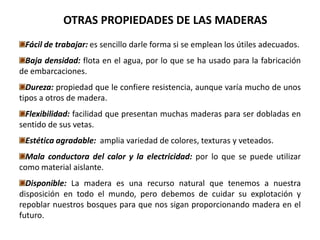

15. OTRAS PROPIEDADES DE LAS MADERAS
Fácil de trabajar: es sencillo darle forma si se emplean los útiles adecuados.
Baja densidad: flota en el agua, por lo que se ha usado para la fabricación
de embarcaciones.
Dureza: propiedad que le confiere resistencia, aunque varía mucho de unos
tipos a otros de madera.
Flexibilidad: facilidad que presentan muchas maderas para ser dobladas en
sentido de sus vetas.
Estética agradable: amplia variedad de colores, texturas y veteados.
Mala conductora del calor y la electricidad: por lo que se puede utilizar
como material aislante.
Disponible: La madera es una recurso natural que tenemos a nuestra
disposición en todo el mundo, pero debemos de cuidar su explotación y
repoblar nuestros bosques para que nos sigan proporcionando madera en el
futuro.

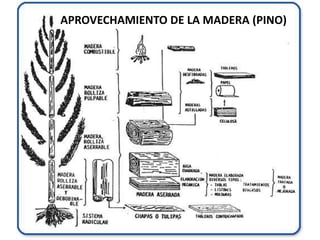

16. APROVECHAMIENTO DE LA MADERA (PINO)

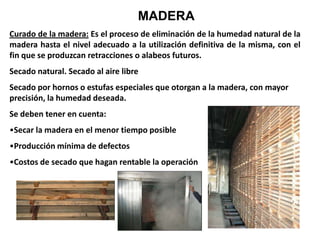

18. MADERA
Curado de la madera: Es el proceso de eliminación de la humedad natural de la
madera hasta el nivel adecuado a la utilización definitiva de la misma, con el
fin que se produzcan retracciones o alabeos futuros.
Secado natural. Secado al aire libre
Secado por hornos o estufas especiales que otorgan a la madera, con mayor
precisión, la humedad deseada.
Se deben tener en cuenta:
•Secar la madera en el menor tiempo posible
•Producción mínima de defectos
•Costos de secado que hagan rentable la operación

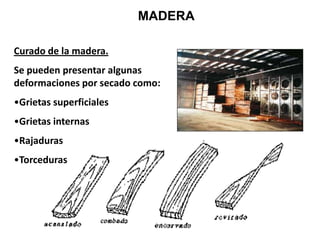

19. MADERA
Curado de la madera.
Se pueden presentar algunas
deformaciones por secado como:
•Grietas superficiales
•Grietas internas
•Rajaduras
•Torceduras

20. DEFECTOS DE LAS MADERAS
Defectos de estructura: se producen durante el crecimiento del árbol
Nudos Médula Grano
excéntrica Rajaduras espiralado
Defectos de manipulación: surgen una vez que la madera ha sido cortada
a)
a) Grietas
Alabeos
b) Rajaduras b)

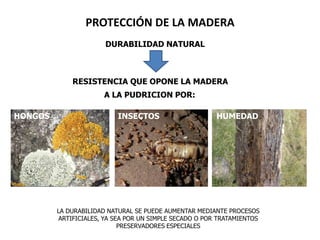

21. PROTECCIÓN DE LA MADERA
DURABILIDAD NATURAL
RESISTENCIA QUE OPONE LA MADERA
A LA PUDRICION POR:
HONGOS INSECTOS HUMEDAD
HUMEDAD
LA DURABILIDAD NATURAL SE PUEDE AUMENTAR MEDIANTE PROCESOS
ARTIFICIALES, YA SEA POR UN SIMPLE SECADO O POR TRATAMIENTOS
PRESERVADORES ESPECIALES

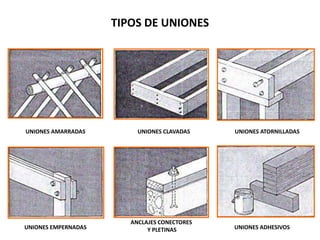

22. TIPOS DE UNIONES
UNIONES AMARRADAS UNIONES CLAVADAS UNIONES ATORNILLADAS
ANCLAJES CONECTORES
UNIONES EMPERNADAS Y PLETINAS UNIONES ADHESIVOS

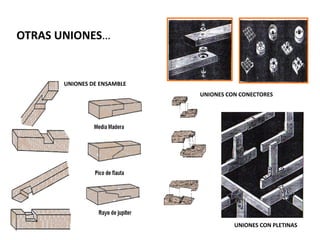

23. OTRAS UNIONES…
UNIONES DE ENSAMBLE
UNIONES CON CONECTORES
UNIONES CON PLETINAS

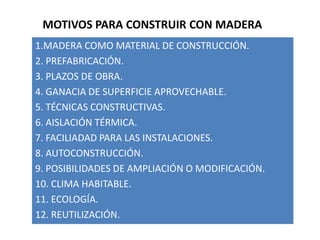

24. MOTIVOS PARA CONSTRUIR CON MADERA
1.MADERA COMO MATERIAL DE CONSTRUCCIÓN.
2. PREFABRICACIÓN.
3. PLAZOS DE OBRA.
4. GANACIA DE SUPERFICIE APROVECHABLE.
5. TÉCNICAS CONSTRUCTIVAS.
6. AISLACIÓN TÉRMICA.
7. FACILIADAD PARA LAS INSTALACIONES.
8. AUTOCONSTRUCCIÓN.
9. POSIBILIDADES DE AMPLIACIÓN O MODIFICACIÓN.
10. CLIMA HABITABLE.
11. ECOLOGÍA.
12. REUTILIZACIÓN.

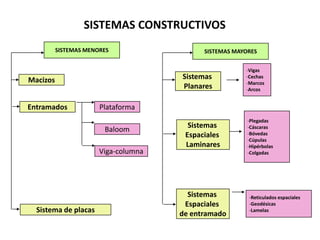

25. SISTEMAS CONSTRUCTIVOS
SISTEMAS MENORES SISTEMAS MAYORES
-Vigas
Macizos Sistemas -Cechas
-Marcos
Planares -Arcos
Entramados Plataforma
-Plegadas
Sistemas -Cáscaras
Baloom
Espaciales -Bóvedas
-Cúpulas
Laminares -Hipérbolas
Viga-columna -Colgadas
Sistemas -Reticulados espaciales
Espaciales -Geodésicas
Sistema de placas de entramado
-Lamelas

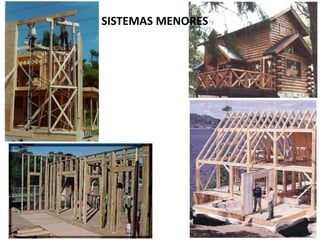

26. SISTEMAS MENORES

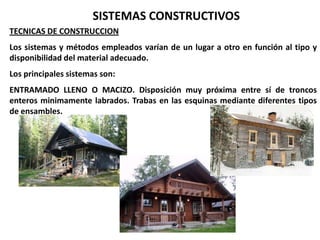

27. SISTEMAS CONSTRUCTIVOS
TECNICAS DE CONSTRUCCION
Los sistemas y métodos empleados varían de un lugar a otro en función al tipo y
disponibilidad del material adecuado.
Los principales sistemas son:
ENTRAMADO LLENO O MACIZO. Disposición muy próxima entre sí de troncos
enteros minimamente labrados. Trabas en las esquinas mediante diferentes tipos
de ensambles.

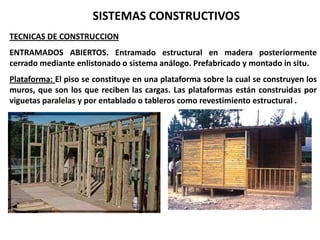

28. SISTEMAS CONSTRUCTIVOS
TECNICAS DE CONSTRUCCION
ENTRAMADOS ABIERTOS. Entramado estructural en madera posteriormente
cerrado mediante enlistonado o sistema análogo. Prefabricado y montado in situ.
Plataforma: El piso se constituye en una plataforma sobre la cual se construyen los
muros, que son los que reciben las cargas. Las plataformas están construidas por
viguetas paralelas y por entablado o tableros como revestimiento estructural .

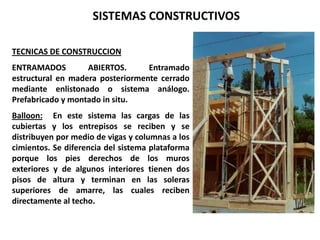

29. SISTEMAS CONSTRUCTIVOS
TECNICAS DE CONSTRUCCION
ENTRAMADOS ABIERTOS. Entramado
estructural en madera posteriormente cerrado
mediante enlistonado o sistema análogo.
Prefabricado y montado in situ.
Balloon: En este sistema las cargas de las
cubiertas y los entrepisos se reciben y se
distribuyen por medio de vigas y columnas a los
cimientos. Se diferencia del sistema plataforma
porque los pies derechos de los muros
exteriores y de algunos interiores tienen dos
pisos de altura y terminan en las soleras
superiores de amarre, las cuales reciben
directamente al techo.

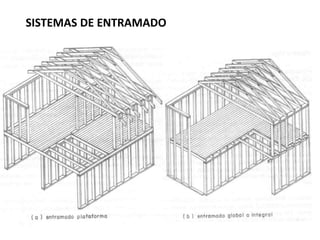

30. SISTEMAS DE ENTRAMADO

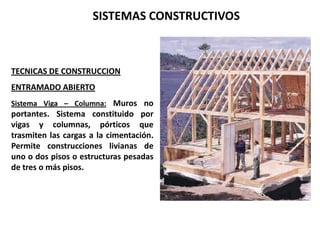

31. SISTEMAS CONSTRUCTIVOS
TECNICAS DE CONSTRUCCION
ENTRAMADO ABIERTO
Sistema Viga – Columna: Muros no
portantes. Sistema constituido por
vigas y columnas, pórticos que
trasmiten las cargas a la cimentación.
Permite construcciones livianas de
uno o dos pisos o estructuras pesadas
de tres o más pisos.

32. SISTEMAS VIGA COLUMNA

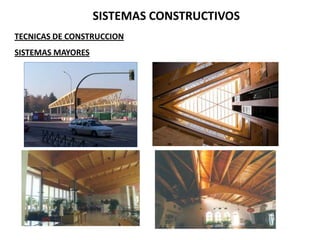

33. SISTEMAS CONSTRUCTIVOS
TECNICAS DE CONSTRUCCION
SISTEMAS MAYORES

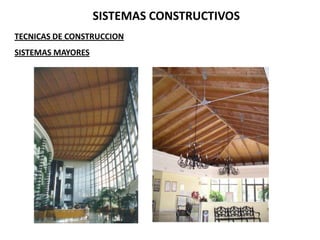

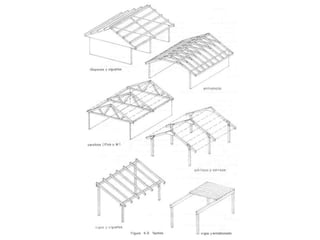

34. SISTEMAS CONSTRUCTIVOS
TECNICAS DE CONSTRUCCION
SISTEMAS MAYORES

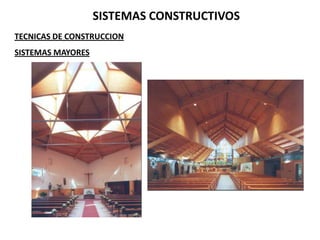

36. SISTEMAS CONSTRUCTIVOS
TECNICAS DE CONSTRUCCION
SISTEMAS MAYORES

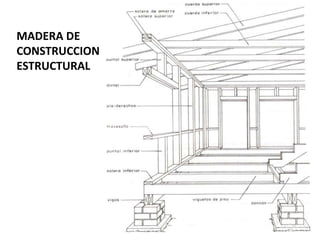

37. MADERA DE
CONSTRUCCION
ESTRUCTURAL

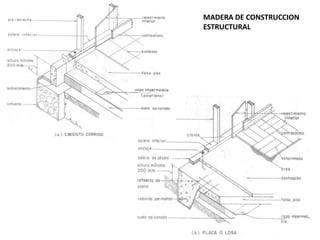

38. MADERA DE CONSTRUCCION
ESTRUCTURAL

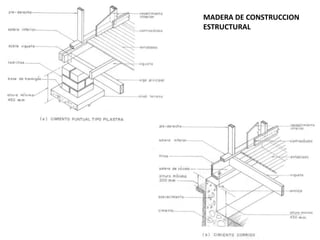

39. MADERA DE CONSTRUCCION
ESTRUCTURAL

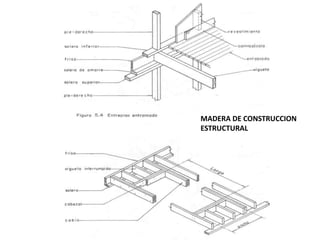

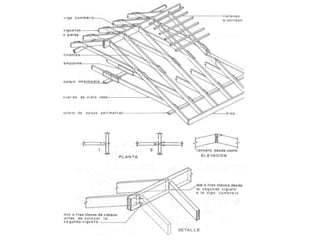

40. MADERA DE CONSTRUCCION
ESTRUCTURAL

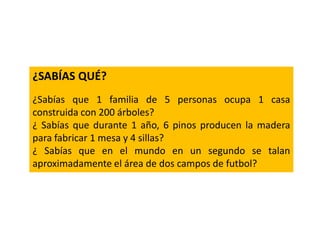

42. ¿SABÍAS QUÉ?
¿Sabías que 1 familia de 5 personas ocupa 1 casa
construida con 200 árboles?
¿ Sabías que durante 1 año, 6 pinos producen la madera
para fabricar 1 mesa y 4 sillas?
¿ Sabías que en el mundo en un segundo se talan
aproximadamente el área de dos campos de futbol?
