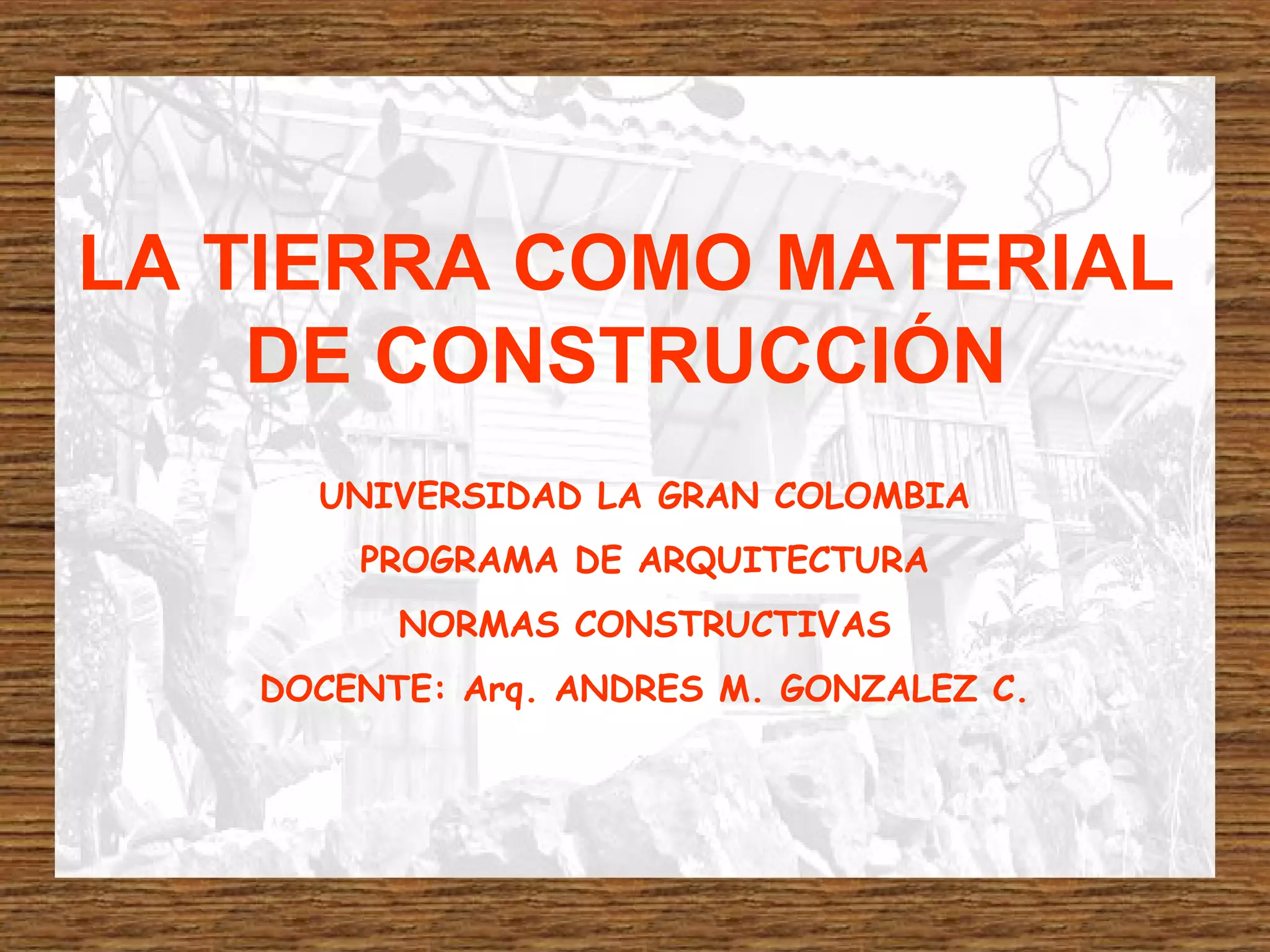

LA TIERRA COMO MATERIAL DE CONSTRUCCIÓN UNIVERSIDAD LA GRAN COLOMBIA PROGRAMA DE ARQUITECTURA NORMAS CONSTRUCTIVAS DOCENTE: Arq. ANDRES M. GONZALEZ C.
-Desde hace 10.000 años el hombre construye en tierra sus ciudades, la tierra cruda ha sido y sigue siendo a través de las tradiciones históricas y populares, uno de los principales materiales de construcción utilizados en el planeta. CONSTRUCCIONES EN TIERRA
CONSTRUCCIONES EN TIERRA -Desde tiempos muy remotos la población construye sus hábitat con los materiales que le brinda la naturaleza. -Se considera que más de una tercera parte de los habitantes del globo viven hoy en construcciones de tierra. -Construir con tierra es construir con un material sobre el que se camina todos los días.
CONSTRUCCIONES EN TIERRA -La construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La técnica de construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La técnica de construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La técnica de construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La técnica de construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA -La técnica de construcción en tierra considerada Patrimonio intangible.
CONSTRUCCIONES EN TIERRA Hablamos de la tierra cruda como recurso natural del suelo y no de la tierra cocida. La diferencia, -a la vez conceptual y material- indica una serie de economías de energía: Dos ventajas notables acumuladas a las características especificas de la tierra -Ninguno o poco transporte pues la encontramos en el sitio. -Ninguno o poco proceso de transformación industrial. Utilizando la tierra cruda se reduce o interrumpe el ciclo de dependencia industrial y económica.
CONSTRUCCIONES EN TIERRA El recurso de la tierra cruda es un medio de autonomía tecnológica con respecto a sistemas constructivos limitantes y costosos impuestos por los países ricos que tienden a normalizar el mundo entero sobre la base de sus conceptos. Estrategia que se pretenden con el uso de la tierra - Comprender los testimonios del patrimonio construido en tierra, protegerlo, valorarlo y rehabilitarlo física y moralmente y actualizar, modernizar, promover y proyectar nuevos usos de estos modos de construcción. En los países en vías de desarrollo el 50% de la población viven en construcciones en tierra, mayoría rural y al menos 20% urbana y peri-urbana.
CONSTRUCCIONES EN TIERRA
CONSTRUCCIONES EN TIERRA Vista Panorámica de una de las ciudadelas de Chan Chan, al fondo el Océano Pacífico. PERU •Se ha constatado que 60% de viviendas en Perú están construidas en tapia pisada o en Adobe.
CONSTRUCCIONES EN TIERRA PERU
CONSTRUCCIONES EN TIERRA PERU Una "audiencia". En este lugar era recibido quien llagaba a tributar al Curaca de Chan Chan.
CONSTRUCCIONES EN TIERRA PERU Ingreso Principal a la Plaza Ceremonial de la ciudadela de Tschudi. Restaurada.
CONSTRUCCIONES EN TIERRA PERU Patio que por su ubicación está relacionado con la zona de almacenes en la ciudadela Tschudi.
CONSTRUCCIONES EN TIERRA PERU Calle en la Ciudadela Tschudi de Chan Chan
CONSTRUCCIONES EN TIERRA PERU Friso en Chan Chan. Diseño escalonado de peces con aves en el zócalo. Para construir esta ciudad se utilizaron materiales propios de la región. Las ciudadelas fueron construidas usando muros de adobe sobre cimientos de piedra unidos con barro, más anchos en la base y angostos en la cima.. Para construir pisos, rellenos de paredes, rampas y plataformas, se emplearon adobes rotos, junto con tierra, piedras y otros desechos. La madera se usó para hacer postes, columnas y dinteles. También se usó la caña el carrizo y la estera. Los techos fueron confeccionados entretejiendo atados de paja. Muros decorados con altorrelieves. Estos fueron hechos con moldes y decoraron las paredes de patios, audiencias y corredores, al interior de las ciudadelas. Los motivos decorativos más comunes fueron las combinaciones geométricas, pero también son comunes las representaciones de peces y aves.
CONSTRUCCIONES EN TIERRA PERU Pachacámac. Ciudad del imperio inca
CONSTRUCCIONES EN TIERRA PERU RIMAC Plaza de Toros de Acho y Mirador de Ingunza
CONSTRUCCIONES EN TIERRA PERU RIMAC Vista frontal de la Quinta Presa
CONSTRUCCIONES EN TIERRA PERU RIMAC Arcada del Paseo de Aguas
CONSTRUCCIONES EN TIERRA En INDIA un censo de 1971 mostraba el 72.2% de los inmuebles construidos en tierra: 67 millones de casas en donde vivían cerca de 375millones de personas. La piscina de Mohenjo-Daro
CONSTRUCCIONES EN TIERRA •En el continente africano, la mayor parte de viviendas rurales y hasta urbanas están construidas en tierra en donde además se resalta la variedad de técnicas y su refinado manejo producto de un saber milenario. Mezquita de Jenne, Malí AFRICA
CONSTRUCCIONES EN TIERRA •En el continente africano, la mayor parte de viviendas rurales y hasta urbanas están construidas en tierra en donde además se resalta la variedad de técnicas y su refinado manejo producto de un saber milenario. Mezquita Kani Combole, en el país Dogón, Malí AFRICA
CONSTRUCCIONES EN TIERRA La bi-milenaria ciudadela de Arg-é Bam; la mayor estructura en tierra del mundo (Irán) Las técnicas de la Bóveda y de la Cúpula en ladrillo crudo fueron llevadas a la perfección IRAN
CONSTRUCCIONES EN TIERRA YEMEN Shibam, Yemen
CONSTRUCCIONES EN TIERRA También en China en donde más de diez millones de habitantes viven en casas de tierra excavada en la cintura del Loess; en Mongolia interior en donde la mayoría de la vivienda rural es en adobe, baharaque o tapia pisada; como estos, muchos otros ejemplos en China. CHINA Afueras de Yangshuo
CONSTRUCCIONES EN TIERRA CHINA China. La mayoría de los 20.000 'tulous' se ubican en los distritos de Yongding y Nanjing Construidas entre los siglos XII y XX en el sureste de China, 46 ‘tulou’, unas viviendas fortificadas circulares o cuadradas construidas con tierra y madera, han sido incluidas en el Patrimonio Mundial de la UNESCO por ser, entre otras cosas, un “ejemplo único” de construcción “en armonía con el medio ambiente”. Los ‘tulou’, que en mandarín significa edificio de tierra y de los que se conservan 20.000, constituyen la peculiar arquitectura de la etnia Hakka, una subminoría de la etnia mayoritaria china Han que habita en las escarpadas montañas de la provincia suroriental de Fujian, frente a la isla de Taiwán. Con una surrealista apariencia de naves extraterrestres o de setas gigantes, algunos ‘tulou’, con 1.200 años de antigüedad, están considerados auténticos ‘fósiles’ de la arquitectura www.peatom.info/la-llave/15487/los-tulou-patrimonio-mundial-de-la-unesco/
CONSTRUCCIONES EN TIERRA CHINA http://www.hereischina.com/Features/tulou/index.htm
CONSTRUCCIONES EN TIERRA CHINA http://www.hereischina.com/Features/tulou/index.htm
CONSTRUCCIONES EN TIERRA CHINA http://www.hereischina.com/Features/tulou/index.htm
CONSTRUCCIONES EN TIERRA CHINA http://www.hereischina.com/Features/tulou/index.htm
CONSTRUCCIONES EN TIERRA CHINA http://www.hereischina.com/Features/tulou/index.htm
CONSTRUCCIONES EN TIERRA CHINA http://www.hereischina.com/Features/tulou/index.htm
CONSTRUCCIONES EN TIERRA En Europa la vivienda rural en tierra hace parte del paisaje desde Suecia hasta Portugal. ESPAÑA
CONSTRUCCIONES EN TIERRA Se conoce también el fantástico desarrollo de la construcción en adobe en el sur-este de los Estados Unidos en donde para 1980 se contaban el 97% de las 176.000 casas construidas en el territorio. Taos, Nuevo México. Un ejemplo de construcción en adobe de los indios pueblos.Parque Nacional Mesa Verde En el condado de Montezuma al Sudoeste de Colorado
CONSTRUCCIONES EN TIERRA En América central gracias al cultivo del maíz se conocen los primeros asentamientos sedentarios y con ellos las primeras construcciones en tierra. •Viviendas, Complejo de pequeñas casas rectangulares construidas con materiales livianos y en bahareque y adobes cubiertas de palma. El empleo del adobe como tal aparece entre 500 a.c. y 600 d.c. según el grado de complejidad y de jerarquización de las sociedades. La piedra fue utilizada para los cimientos y los muros realzados en tierra en estas dos técnicas en la mayoría del territorio americano •La pirámide del Sol en Teotihuacan con una base de 225 metros y altura de 63 metros fue construida con tierra pisada –dos millones de toneladas de material puestos en obra- y recubierto en piedra. •Los Aztecas en sus territorios construyeron sus “barrios residenciales” en adobe •Palacios y sitios religiosos también utilizaron la tierra. •Las casas con pigmentos naturales son de un solo piso y de techos terrazas; volúmenes puros y blanqueados con cal. AMERICA Pirámide del Sol, Teotihuacan
CONSTRUCCIONES EN TIERRA Crisis de energía y las crisis económicas Países en desarrollo De los Han hecho Pertinente EL USO DE LA TIERRA COMO MATERIAL DE CONTRUCCION COMPROMISO EN INVESTIGACIÓN APLICACIÓN EEUU ha legitimado el uso del ADOBE Y LA TAPIA PISADA integrando la técnicas a las normas nacionales vigentes FRANCIA ha creado vías de investigación en la materia. Construcción de viviendas experiméntales. Presupuestos de investigación (operativos y pedagógicos). Alemania, Suiza y Bélgica han hecho investigación y desarrollo de maquinaria y equipo Formación académica especializada, postgrados y técnicos de la construcción
CONSTRUCCIONES EN TIERRA • El continente africano se necesitan 36.000.000 de viviendas urbanas para comienzos del tercer milenio, para lo cual el empleo de materiales locales –entre estos la tierra- no pueden ser obviados. •Se puede decir que el 20% de la vivienda urbana de los países tercermundistas –o sea 7.000.000 de unidades- serán construidas en tierra en los próximos veinte años a un ritmo de 350.000 viviendas por año. •En los próximos 15 años se deben construir 700 millones de casas en los países del tercer mundo. •El desarrollo de comunidades, la cooperación comunal y la autoayuda podrían dar lugar a nuevas ciudades en donde las personas tendrían la posibilidad de vivir decentemente. •Los estudios del banco mundial y de la Conferencia sobre el Hábitat celebrada en 1996 en Estambul han reafirmado el hecho de que al menos el 50% de las familias urbanas no pueden permitirse ni siquiera la casa más barata del mercado. Durante décadas se ha centrado la discusión en el tema de la vivienda de bajo costo, pero la realidad es que la mayor parte de la población mundial necesita una casa a un costo mínimo –o a ningún costo en absoluto. •“La tierra es un material barato, fácil de manipular, de trabajo intensivo e inmediatamente disponible. •La tierra sigue y seguirá siendo sin duda uno de los materiales más empleados en el mundo para solucionar el enorme problema del hábitat. •“Un material no es interesante por lo que es sino por lo que puede hacer por la sociedad” Jhon F.C. Turner. •Este estado de cosas nos plantea la responsabilidad de conservar el pasado y de garantizar su sostenibilidad, pero sobre todo de mantener su función actual y su continuidad como patrimonio tecnológico tradicional, en lo posible “innovando y desarrollando” para sustentarlo en el tiempo. •Debemos tener presente la necesidad de millones de personas que pueden y deben beneficiar de la “continuidad” de estas tecnologías estrechamente ligadas con la calidad de su hábitat.
CONSTRUCCIONES EN TIERRA ARQUITECTURA EN TIERRA POSIBILIDADES DE ABRIGO a representado DIFERENTE MANIFESTACIONES en sus y han permitido UN HABITAT AL ACOMODO DE CADA CULTURA RELACIÓN SIMBIOTICA DEL HOMBRE CON EL MEDIO AMBIENTE FORMAS SIMPLES O COMPLEJAS creando SISTEMAS CONTRUCTIVOS DERIVADOS DE LAS NECESIDADES Y EXIGENCIAS DEL ENTORNO Permitiendo UNA ESTÉTICA PROPIA Característica MOMENTOS HISTÓRICOS Y POLITICOS Reflejo CONOCIMIENTO DEL MATERIAL dadas por Con el paso del tiempo SE CREAN NUEVAS FORMAS SE MEJORA LA TÉCNICA NUEVA ARQUITECTURA VERNACULA Conelreferentepara
CONSTRUCCIONES EN TIERRA EL MATERIAL Como material de construcción, la tierra ofrece numerosas posibilidades frente a las tecnologías más comunes de la arquitectura actual. Además de ser un material accesible al alcance de todos, proporciona un buen aislamiento térmico y acústico a las construcciones. Su producción emplea fundamentalmente recursos locales, tanto en mano de obra como materia prima, y la simplicidad del trabajo con la tierra no requiere un alto grado de especialización.
CONSTRUCCIONES EN TIERRA EL MATERIAL Origen y formación La tierra es el material suelto y sólido que constituye la capa superficial y estructural de la corteza terrestre, es de espesor variable y es el resultado de la transformación de la roca madre, como consecuencia de la interacción simultánea de diversos procesos físicos, químicos y biológicos a lo largo del tiempo. Naturaleza Partículas minerales sólidas: componentes orgánicos e inorgánicos + huecos. Composición •Grava •Arena •Limo •Arcilla
CONSTRUCCIONES EN TIERRA EL MATERIAL
CONSTRUCCIONES EN TIERRA GRAVAGRAVA ARENAARENA LIMOLIMO ARCILLAARCILLA SUELOSUELO EL MATERIAL
CONSTRUCCIONES EN TIERRA ENSAYOS CONOCIMIENTO CARACTERISTICAS DEL MATERIAL CONOCIMIENTO CARACTERISTICAS DEL MATERIAL Materia primaMateria prima Pruebas de campo Pruebas de campo Ensayos laboratorio Ensayos laboratorio •Elección sector extracción •Extracción muestras •Cernido o tamizado •Elección sector extracción •Extracción muestras •Cernido o tamizado Determinaciones generales Determinaciones generales Determinación partículas finas Determinación partículas finas Determinación contracción Determinación contracción •Granulometría •Sedimentación •Granulometría óptima •Limites de Atterberg •Estados de consistencia •Prueba de Proctor •Granulometría arcillas •Granulometría •Sedimentación •Granulometría óptima •Limites de Atterberg •Estados de consistencia •Prueba de Proctor •Granulometría arcillas •Prueba de la caja •Prueba de la caja •Ensayo sacudida •Resistencia en seco •Ensayo de brillo •Prueba de decantación •Prueba del cordón cinta •Ensayo sacudida •Resistencia en seco •Ensayo de brillo •Prueba de decantación •Prueba del cordón cinta • Inspección visual • Sensación al tacto • Ensayo de olor y color • Sedimentación simplificada • Inspección visual • Sensación al tacto • Ensayo de olor y color • Sedimentación simplificada
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA Las principales técnicas y sistemas tradicionales de construcción con tierra cruda se pueden agrupar en tres grandes grupos: El trabajo de la tierra en masa, dando lugar a construcciones monolíticas. La elaboración de pequeños bloques. Los sistemas de muros armados y entramados, en los que la tierra recubre o rellena una estructura.
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA LA VIVIENDA ES EXCAVADA EN EL ESPESOR DE LA CÁSCARA TERRESTRE : CASAS TROGLODITAS 1- TIERRA EXAVADA
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 2 - TIERRA DE RECUBRIMIENTO LA TIERRA CUBRE UNA ESTRUCTURA CONSTRUIDA CON OTRO MATERIAL
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 3 - TIERRA DE RELLENO LA TIERRA RELLENA MATERIALES HUECOS EMPLEADOS COMO ENVOLTURA
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 4 - TIERRA RECORTADA BLOQUES DE TIERRA SON DIRECTAMENTE RECORTADOS DE LA MASA TERRESTRE
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 5 - TIERRA COMPRIMIDA ELEMENTOS SON REALIZADOS CON UNA TIERRA COMPRIMIDA EN MOLDES O EN TESTEROS
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 6 - TIERRA MODELADA LA TIERRA PLASTICA ES MODELADA CON LA MANO PARA LEVANTAR MUROS POR LO GENERAL DELGADOS
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 7 - TIERRA APILADA BOLAS DE TIERRA SON APILADAS PARA CONSTRUIR MUROS GRUESOS
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 8 - TIERRA MOLDEADA LA TIERRA ES MOLDEADA CON MOLDES (FORMAS DIVERSAS) MADERA, HIERRO O PLASTICO
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 9 - TIERRA EXTRUIDA LA TIERRA ES EXTRUIDA POR MEDIO DE UNA POTENTE MAQUINA
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 10 - TIERRA VERTIDA LA TIERRA ES VERTIDA EN UNOS TESTEROS O EN MOLDES COMO UN CONCRETO
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 11 - TIERRA CON PAJA UNA BARBOTINA ARCILLOSA LIGADA CON FIBRAS CONSTITUYE UN MATERIAL LIGERO Y MUY AISLANTE
CONSTRUCCIONES EN TIERRA EL MATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 12 – TIERRA PARA GUARNECER O REFORZAR LA TIERRA MEZCLADA A FIBRAS ES APLICADA EN PEQUEÑAS CAPAS PARA PROTEGER O RELLENAR UN SOPORTE
CONSTRUCCIONES EN TIERRA EL MATERIAL – LAS TECNICAS MAS USADAS EL ADOBE Esta técnica se basa en piezas macizas o unidades de barro sin cocer. Las dimensiones de la pieza son muy variables y responden tanto a la tradición como a los criterios constructivos.
CONSTRUCCIONES EN TIERRA EL MATERIAL – LAS TECNICAS MAS USADAS EL ADOBE Molde de madera Preparar el Adobe Mezcla listaMezclar y Batir Primera etapa de secarEmparejarLlenar el molde Segunda etapa de secar
CONSTRUCCIONES EN TIERRA EL MATERIAL – LAS TECNICAS MAS USADAS EL ADOBE PUESTA EN OBRA REVESTIMIENTO Primera mano Emparejar Comprimir
CONSTRUCCIONES EN TIERRA EL MATERIAL – LAS TECNICAS MAS USADAS TAPIA PISADA Esta técnica se basa en compactar la tierra en capas de 10cm dentro de tapiales (formaleta).
CONSTRUCCIONES EN TIERRA EL MATERIAL – LAS TECNICAS MAS USADAS TAPIA PISADA La compactación se hace con una herramienta elaborada en obra llamada pison. La compactación se hace dentro de una formaleta denominada tapial que consta de dos tableros de madera de 2m de largo x 1m de alto y dos compuertas para cerrar el tapial, además tiene unos elementos horizontales (machines) y verticales (parales) que sirven para mantener en pie el tapial y que no se abra durante la compactación. PROCESO CONSTRUCTIVO •Selección y preparación de tierras •Montaje encofrado •Apisonado y compactación •Desencofrado •Curado •Protección
CONSTRUCCIONES EN TIERRA EL MATERIAL – LAS TECNICAS MAS USADAS TAPIA PISADA
CONSTRUCCIONES EN TIERRA EL MATERIAL – LAS TECNICAS MAS USADAS BAHAREQUE Es una técnica que se aplicó donde el material no era apropiado para hacer adobe o tapial y que se requería de refuerzos vegetal para resistir. El bahareque es una entramado de elementos vegetales con un relleno y revestimiento en tierra.
CONSTRUCCIONES EN TIERRA EL MATERIAL – LAS TECNICAS MAS USADAS BAHAREQUE Para construcción en bahareque primero se debe colocar una estructura primaria, como columnas y vigas, luego se coloca una estructura secundaria conformada por travesaños horizontales, contravientos, diagonales y dinteles, posteriormente se colocan el bahareque que son varas de cualquier bambú o madera unidas entre columnas, travesaños y demás elementos horizontales y verticales formando un entramado amarrado con fibras vegetales , luego se coloca barro (tierra) con paja sobre el entramado o dentro de él y finalmente se pañeta con el mismo material.
CONSTRUCCIONES EN TIERRA SOSTENIBILIDAD LA EMISION DEL GAS CARBONICO O CO2 AUMENTA LA TEMPERATURA EN LA TIERRA A TRAVES DEL PROCESO INVERNADERO 40 % DE LA EMISION DE CO2 EN EL PLANETA CAUSADO POR LA INDUSTRIA DE LA CONSTRUCCION CUMBRE AMBIENTAL DE RIO DE JANEIRO – 1992 MOVIMIENTO DE ARQUITECTURA SOSTENIBLE PROYECTOS DE ARQUITECTURA EN ARMONIA CON EL MEDIO AMBIENTE Y AL CLIMA -GENERA BENEFICIOS AMBIENTALES AL SER EFICIENTE ENERGETICAMENTE. - CONSERVA LOS RECURSOS NATURALES LA EFICEINCIA ENERGÉTICA SE LOGRA CON LA APLICACION DE ESTRATEGIAS BIOCLIMATICAS SE LOGRAN MEJORES CONDICIONES INTERIORES DE CONFORT SIN RECURRIR A SISTEMAS DE CLIMATIZACION ARTIFICIAL
CONSTRUCCIONES EN TIERRA SOSTENIBILIDA EN EL MUNDO MAS DE 600 MILLONES DE MORADORES URBANOS Y MAS DE 1.000 MILLONES DE MORADORES CAMPESINOS EN AFRICA, ASIA Y LATINOAMERICA VIVEN HOY EN ALOJAMIENTO INDIGENTE •MAS DE 100 MILLONES DE PERSONAS EN EL MUNDO NO TIENEN VIVIENDA ALGUNA •MAS DE 1.000 MILLONES DE PERSONAS VIVEN EN VIVIENDAS TEMPORALES LAS NECESIDADES DE VIVIENDA DE LA POBLACION MUNDIAL SE DUPLICARAN A MEDIADOS DEL PRESENTE SIGLO
CONSTRUCCIONES EN TIERRA SOSTENIBILIDAD LA ARQUITECTURA VERNACULA SIEMPRE HA SABIDO UTILIZAR CON SABIDURIA LA TIERRA CRUDA •PARA ADAPTAR LA CONSTRUCCION AL CLIMA Y GENERAR MEJORES CONDICIONES INTERIORES DE TEMPERATURA. •LA INERCIA TERMICA DE ESTE MATERIAL LO HACE PROPICIO PARA SER UTILIZADO EN DIVERSAS CONDICIONES CLIMATICAS •SU BAJO COEFICIENTE DE TRANSMISION TERMICA LO HACEN TERMICAMENTE AISLANTE
CONSTRUCCIONES EN TIERRA SOSTENIBILIDAD CRISIS ENERGETICA CRISIS ECONOMICA CRISIS SOCIAL ¿¿¿¿CUAL ES EL DISCURSO ????? Países industrializados Países en vía de desarrollo RENOVACION DEL MATERIAL COMPROMISOS DE INVESTIGACION COMPROMISOS DE INVESTIGACION HABITAT MAS ECONOMICO COMPROMISOS DE APLICACIÓN CREACION DE EMPLEOS PROGRAMAS DE INVESTIGACION PROGRAMAS DE INVESTIGACION COLOQUIOS NACIONALES 40.000.000 DE VIVIENDAS RURALES COLOQUIOS INTERNACIONALES 15.000.000 DE VIVIENDAS URBANAS FORMACIONES ESPECIALIZADAS FORMACIONES REGIONALES FORMACIONES EN POST DIPLOMAS FORMACIONES UNIVERSITARIAS LA TIERRA CRUDA SERA UNO DE LOS MATERIALES MAS SOLICITADOS EN LOS AÑOS VENIDEROS.
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? •CAPACITACIÓN DE APLICACIÓN DE LAS TECNICA •INVESTIGACION DEL MATERIAL
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? •CAPACITACIÓN DE APLICACIÓN DE LAS TECNICA •INVESTIGACION DEL MATERIAL
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? •INVERTIGACION Y DISEÑO DE NUEVAS HERRAMIENTAS
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? •INVERTIGACION Y MEJORANDO EL MATERIAL
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? •INVERTIGACION Y MEJORANDO LA TECNICA
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? •INNOVANDO EN ACABADOS
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral

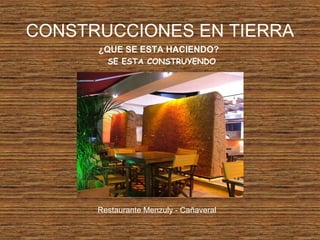

CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO VIVIENDA EN ISRAEL
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN MEXICO
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN MEXICO
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN ESPAÑA

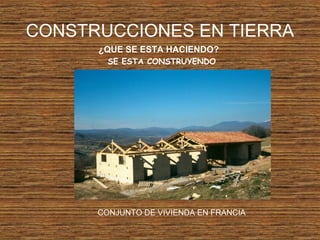

CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN FRANCIA
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL.)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO ARQ. MARCELO CORTÉS (CHILE)
CONSTRUCCIONES EN TIERRA ARQ. MARCELO CORTÉS (CHILE)
CONSTRUCCIONES EN TIERRA ¿QUE SE ESTA HACIENDO? SE ESTA CONSTRUYENDO ARQ. MARCELO CORTÉS (CHILE)
CONSTRUCCIONES EN TIERRA TIERRA EXPUESTA-Bucaramanga-2005
CONSTRUCCIONES EN TIERRA TIERRA EXPUESTA-Bucaramanga-2005
CONSTRUCCIONES EN TIERRA TIERRA EXPUESTA-Bucaramanga-2005
CONSTRUCCIONES EN TIERRA La memoria no es quedarse en el pasado sino que debe iluminar el presente, porque es en el presente donde construimos el futuro… La vida de los pueblos se desarrolla a través de la memoria. Aquellos que no preservan la memoria están destinados a desaparecer. Adolfo Pérez Esquivel, Premio Nobel de la Paz
•DOCUMENTO SEMINARIO CONTRUCCIONES EN TIERRA FUNDACION TIERRA VIVA •http://www.naya.org.ar/peru/chanchan.htm •http://www.protierra.com.co/medio.htm •http://ecoweb.bereda.com/page19.html •http://revistas.javeriana.edu.co/sitio/apuntes/file.php?table=articulos&field=pdf&id=180 •http://www.flickr.com/photos/fundaciontierraviva/525587552/in/photostream/ CONSTRUCCIONES EN TIERRA BIBLIOGRAFIA

Más contenido relacionado

PPT
Estrategias proyectuales
porarq_d_d

PPTX
Sistema constructivo
porSandra Lucero

PDF
Lo tectonico
porEnrique Jonathan Castro Barreda

PDF
Sistemas constructivos
porKatita Rojas Diego

PPT
Las 7 lamparas_2010
porEnrique Jonathan Castro Barreda

PPT
MUROS DE TAPIAL
pormarco

PPT
Construccion De Viviendas Con Muros Portantes
porRocio Cajar

PDF
Variables que Inciden en el Diseño del Espacio Arquitectónico
porEnrique Adolfo Simmonds Barrios

Estrategias proyectuales
porarq_d_d

Sistema constructivo
porSandra Lucero

Lo tectonico
porEnrique Jonathan Castro Barreda

Sistemas constructivos
porKatita Rojas Diego

Las 7 lamparas_2010
porEnrique Jonathan Castro Barreda

MUROS DE TAPIAL
pormarco

Construccion De Viviendas Con Muros Portantes
porRocio Cajar

Variables que Inciden en el Diseño del Espacio Arquitectónico
porEnrique Adolfo Simmonds Barrios


La actualidad más candente

PDF
Arquitectura de tierra
porDanielaPea92

PDF
Guía para los sistemas constructivos con adobe y quincha
porRoger Valdivia Barreto

PPTX
Arquitectura (Materia y Forma)
porAndres

PDF
Clase de RNE
porTallerUSMP

PPT
CIMIENTOS
porFrancisco Vazallo

PPTX
Escaleras proceso constructivo
porIngrid Carranza Morales

PDF
Manual adobe
porJhon Echaccaya Meza

PDF
ADOBE Y TAPIAL "SISTEMAS CONSTRUCTIVOS CONVENCIONALES"
porMARICIELO ELIZABETH SAAVEDRA LALANGUE

PDF
1. arquitectura mesopotamia
porOrlando Rodríguez

PPTX
Sistema Constructivo deQuincha
porYordi Sarango

PPTX
Arquitectura del eclecticismo
porseregorio11

PDF
Tapial
porJessica Carla Cabrera Crespo

PPTX
Idea rectora y Toma de partido del terreno
porJulio Ramirez

PDF
características de la arquitectura bizantina y paleocristiana .
pornayari salazar

PDF
Diseño y modulación para un sistema constructivo
porTCAUGC

PPTX
PROGRAMA DE ARQUITECTURA DE UN MUSEO
porFabiola Runzer Showing

KEY
Fundamentos de la Arquitectura, Conceptos Fundamentales.
porcinthia

PPTX
Ergonomia y-antropometria
porNohely Coronado Gallo

DOCX
Historia del adobe
porMilenaPerezQuintano

PPTX
Manual de construcción de estructuras – 1era parte Sistema Aporticado
porLeonduro22

Arquitectura de tierra
porDanielaPea92

Guía para los sistemas constructivos con adobe y quincha
porRoger Valdivia Barreto

Arquitectura (Materia y Forma)
porAndres

Clase de RNE
porTallerUSMP

CIMIENTOS
porFrancisco Vazallo

Escaleras proceso constructivo
porIngrid Carranza Morales

Manual adobe
porJhon Echaccaya Meza

ADOBE Y TAPIAL "SISTEMAS CONSTRUCTIVOS CONVENCIONALES"
porMARICIELO ELIZABETH SAAVEDRA LALANGUE

1. arquitectura mesopotamia
porOrlando Rodríguez

Sistema Constructivo deQuincha
porYordi Sarango

Arquitectura del eclecticismo
porseregorio11

Tapial
porJessica Carla Cabrera Crespo

Idea rectora y Toma de partido del terreno
porJulio Ramirez

características de la arquitectura bizantina y paleocristiana .
pornayari salazar

Diseño y modulación para un sistema constructivo
porTCAUGC

PROGRAMA DE ARQUITECTURA DE UN MUSEO
porFabiola Runzer Showing

Fundamentos de la Arquitectura, Conceptos Fundamentales.
porcinthia

Ergonomia y-antropometria
porNohely Coronado Gallo

Historia del adobe
porMilenaPerezQuintano

Manual de construcción de estructuras – 1era parte Sistema Aporticado
porLeonduro22


Destacado

PPT
Tierra
porUGC / ULSA / UA

PPTX
La Piedra como material de construcción
porUGC / ULSA / UA

PDF
Sistemas Constructivos En Madera
porFrancisco de la Isla

PPTX
La madera como material de construcción
porUGC / ULSA / UA

PPT
PLÁSTICOS EN LAS CONSTRUCCION
porvictor508

PPT
Material hierro y acero
porUGC / ULSA / UA

DOCX
Sistemas constructivos en tierra
porxforce89

DOC
Pruebas de campo ugc
porUGC / ULSA / UA

PPTX
Material madera
porUGC / ULSA / UA

PPT
Material concreto
porUGC / ULSA / UA

PPTX
La guadua
porUGC / ULSA / UA

PDF
Tipos de varillas de acero
porEmersson Curup

PPT
Hierro y acero(2)
porUGC / ULSA / UA

PDF
PIERROT Cafe-Teatro-Bar por Lia A. Montas.
porLia Alejandra Montas

PDF
Sketch up comandos-basicos
porOsmar Consoli

PPTX
Cultivo bambu
porSergio Salgado Velazquez

PPTX
Pasos cultivo de la guadua
por11248579077

PPT
La tierra
porVIRGINIALG

PPTX
Presentacion construccion3 diseño de vivienda con sistema constructivo de taq...
portellezroque0411

PPTX
los metales
poreidysfranco

Tierra
porUGC / ULSA / UA

La Piedra como material de construcción
porUGC / ULSA / UA

Sistemas Constructivos En Madera
porFrancisco de la Isla

La madera como material de construcción
porUGC / ULSA / UA

PLÁSTICOS EN LAS CONSTRUCCION
porvictor508

Material hierro y acero
porUGC / ULSA / UA

Sistemas constructivos en tierra
porxforce89

Pruebas de campo ugc
porUGC / ULSA / UA

Material madera
porUGC / ULSA / UA

Material concreto
porUGC / ULSA / UA

La guadua
porUGC / ULSA / UA

Tipos de varillas de acero
porEmersson Curup

Hierro y acero(2)
porUGC / ULSA / UA

PIERROT Cafe-Teatro-Bar por Lia A. Montas.
porLia Alejandra Montas

Sketch up comandos-basicos
porOsmar Consoli

Cultivo bambu
porSergio Salgado Velazquez

Pasos cultivo de la guadua
por11248579077

La tierra
porVIRGINIALG

Presentacion construccion3 diseño de vivienda con sistema constructivo de taq...
portellezroque0411

los metales
poreidysfranco


Similar a Tierra material

PPT
Tierra material
porUGC / ULSA / UA

PPS
Arq de tierras
porZaccanti & Monti, Arqs.

PDF
5. materiales de construccion (1)
porMarie Wood Sauveur

PDF
MATERIAL DE CONSTRUCCIONES.pdf
porDaniel Chicoma Diaz

PDF
RESEÑA HISTORICA DE LA CONSTRUCCION
porWILSON VELASTEGUI

PPTX
Tierra apisonada
pornavarrete8 Navarrete Castro

PDF
Apunte nº1 curso bioconstrucc...
porSebastián Gaviorno

PDF
UNIDAD 3 1 CONSTRUCCIONES EN BARRO, BAHEREQUE
pormanolete150302

PPTX
2015 arq de tierras cresta conf
porramirix

PDF
Diseño y Construcción con tierra [Arquitectura].pdf
porRubenEduardoRozoCard1

PPTX
2 arq de tierras cresta conf
porramirix

PPTX
Cob como arquitectura sustentable
pormadisonkitty

PPTX
PRESENTACION CRATerre CONSTRUCCIONES EN TIERRA
porYasirQuinteroPerez

PDF
Arquitectura de tierra
porjusttinwueffer

PPTX
Cob como arquitectura sustentable
pormadisonkitty

PDF
Construccion Natural Caceres
porCaceres Creativa

PPTX
Viviendo en subterráneo, futuro prehispánico
porArmando Gomez

PDF
Arquiterra2
porIgnacio Cañas

PDF
Desarrollo de la inte y liderazgo -- grupal 2 bimestre 2---
porashguissp

PDF
Ferreiro videoterra 2015
porMario Hidrobo

Tierra material
porUGC / ULSA / UA

Arq de tierras
porZaccanti & Monti, Arqs.

5. materiales de construccion (1)
porMarie Wood Sauveur

MATERIAL DE CONSTRUCCIONES.pdf
porDaniel Chicoma Diaz

RESEÑA HISTORICA DE LA CONSTRUCCION
porWILSON VELASTEGUI

Tierra apisonada
pornavarrete8 Navarrete Castro

Apunte nº1 curso bioconstrucc...
porSebastián Gaviorno

UNIDAD 3 1 CONSTRUCCIONES EN BARRO, BAHEREQUE
pormanolete150302

2015 arq de tierras cresta conf
porramirix

Diseño y Construcción con tierra [Arquitectura].pdf
porRubenEduardoRozoCard1

2 arq de tierras cresta conf
porramirix

Cob como arquitectura sustentable
pormadisonkitty

PRESENTACION CRATerre CONSTRUCCIONES EN TIERRA
porYasirQuinteroPerez

Arquitectura de tierra
porjusttinwueffer

Cob como arquitectura sustentable
pormadisonkitty

Construccion Natural Caceres
porCaceres Creativa

Viviendo en subterráneo, futuro prehispánico
porArmando Gomez

Arquiterra2
porIgnacio Cañas

Desarrollo de la inte y liderazgo -- grupal 2 bimestre 2---
porashguissp

Ferreiro videoterra 2015
porMario Hidrobo


Más de UGC / ULSA / UA

PPT
Estructura edificios altos
porUGC / ULSA / UA

PPT
Plegaduras
porUGC / ULSA / UA

PPT
Sistemas industrializados
porUGC / ULSA / UA

PPTX
Sistemas estructurales
porUGC / ULSA / UA

PPT
DESPIECE ESTRUCTURAL
porUGC / ULSA / UA

PDF
Sistema industrializado steel framing
porUGC / ULSA / UA

PPTX
Speedco
porUGC / ULSA / UA

PPTX
sistema Prefabricado outinord
porUGC / ULSA / UA

PPT
Sistema industrializado plycem
porUGC / ULSA / UA

PPT
Litracon
porUGC / ULSA / UA

PPTX
Nuevos materiales en la construccion
porUGC / ULSA / UA

PPT
Hidraulicas
porUGC / ULSA / UA

PPT
Cimentaciones editada.
porUGC / ULSA / UA

PPT
Concreto
porUGC / ULSA / UA

PPT
Nuevos materiales
porUGC / ULSA / UA

PPTX
Sistemas de protección contra incendios
porUGC / ULSA / UA

PPT
Topografía generalidades
porUGC / ULSA / UA

PPTX
Conceptos ova
porUGC / ULSA / UA

PPT
Consideraciones sobre Sostenibilidad
porUGC / ULSA / UA

PPTX
Ventilacion
porUGC / ULSA / UA

Estructura edificios altos
porUGC / ULSA / UA

Plegaduras
porUGC / ULSA / UA

Sistemas industrializados
porUGC / ULSA / UA

Sistemas estructurales
porUGC / ULSA / UA

DESPIECE ESTRUCTURAL
porUGC / ULSA / UA

Sistema industrializado steel framing
porUGC / ULSA / UA

Speedco
porUGC / ULSA / UA

sistema Prefabricado outinord
porUGC / ULSA / UA

Sistema industrializado plycem
porUGC / ULSA / UA

Litracon
porUGC / ULSA / UA

Nuevos materiales en la construccion
porUGC / ULSA / UA

Hidraulicas
porUGC / ULSA / UA

Cimentaciones editada.
porUGC / ULSA / UA

Concreto
porUGC / ULSA / UA

Nuevos materiales
porUGC / ULSA / UA

Sistemas de protección contra incendios
porUGC / ULSA / UA

Topografía generalidades
porUGC / ULSA / UA

Conceptos ova
porUGC / ULSA / UA

Consideraciones sobre Sostenibilidad
porUGC / ULSA / UA

Ventilacion
porUGC / ULSA / UA


Tierra material

  • 1.
    LA TIERRA COMOMATERIAL DE CONSTRUCCIÓN UNIVERSIDAD LA GRAN COLOMBIA PROGRAMA DE ARQUITECTURA NORMAS CONSTRUCTIVAS DOCENTE: Arq. ANDRES M. GONZALEZ C.
  • 2.
    -Desde hace 10.000años el hombre construye en tierra sus ciudades, la tierra cruda ha sido y sigue siendo a través de las tradiciones históricas y populares, uno de los principales materiales de construcción utilizados en el planeta. CONSTRUCCIONES EN TIERRA
  • 3.
    CONSTRUCCIONES EN TIERRA -Desdetiempos muy remotos la población construye sus hábitat con los materiales que le brinda la naturaleza. -Se considera que más de una tercera parte de los habitantes del globo viven hoy en construcciones de tierra. -Construir con tierra es construir con un material sobre el que se camina todos los días.
  • 4.
    CONSTRUCCIONES EN TIERRA -Laconstrucción en tierra considerada Patrimonio intangible.
  • 5.
    CONSTRUCCIONES EN TIERRA -Laconstrucción en tierra considerada Patrimonio intangible.
  • 6.
    CONSTRUCCIONES EN TIERRA -Laconstrucción en tierra considerada Patrimonio intangible.
  • 7.
    CONSTRUCCIONES EN TIERRA -Laconstrucción en tierra considerada Patrimonio intangible.
  • 8.
    CONSTRUCCIONES EN TIERRA -Laconstrucción en tierra considerada Patrimonio intangible.
  • 9.
    CONSTRUCCIONES EN TIERRA -Latécnica de construcción en tierra considerada Patrimonio intangible.
  • 10.
    CONSTRUCCIONES EN TIERRA -Latécnica de construcción en tierra considerada Patrimonio intangible.
  • 11.
    CONSTRUCCIONES EN TIERRA -Latécnica de construcción en tierra considerada Patrimonio intangible.
  • 12.
    CONSTRUCCIONES EN TIERRA -Latécnica de construcción en tierra considerada Patrimonio intangible.
  • 13.
    CONSTRUCCIONES EN TIERRA -Latécnica de construcción en tierra considerada Patrimonio intangible.
  • 14.
    CONSTRUCCIONES EN TIERRA Hablamosde la tierra cruda como recurso natural del suelo y no de la tierra cocida. La diferencia, -a la vez conceptual y material- indica una serie de economías de energía: Dos ventajas notables acumuladas a las características especificas de la tierra -Ninguno o poco transporte pues la encontramos en el sitio. -Ninguno o poco proceso de transformación industrial. Utilizando la tierra cruda se reduce o interrumpe el ciclo de dependencia industrial y económica.
  • 15.
    CONSTRUCCIONES EN TIERRA Elrecurso de la tierra cruda es un medio de autonomía tecnológica con respecto a sistemas constructivos limitantes y costosos impuestos por los países ricos que tienden a normalizar el mundo entero sobre la base de sus conceptos. Estrategia que se pretenden con el uso de la tierra - Comprender los testimonios del patrimonio construido en tierra, protegerlo, valorarlo y rehabilitarlo física y moralmente y actualizar, modernizar, promover y proyectar nuevos usos de estos modos de construcción. En los países en vías de desarrollo el 50% de la población viven en construcciones en tierra, mayoría rural y al menos 20% urbana y peri-urbana.
  • 16.
  • 17.
    CONSTRUCCIONES EN TIERRA VistaPanorámica de una de las ciudadelas de Chan Chan, al fondo el Océano Pacífico. PERU •Se ha constatado que 60% de viviendas en Perú están construidas en tapia pisada o en Adobe.
  • 18.
  • 19.
    CONSTRUCCIONES EN TIERRA PERU Una"audiencia". En este lugar era recibido quien llagaba a tributar al Curaca de Chan Chan.
  • 20.
    CONSTRUCCIONES EN TIERRA PERU IngresoPrincipal a la Plaza Ceremonial de la ciudadela de Tschudi. Restaurada.
  • 21.
    CONSTRUCCIONES EN TIERRA PERU Patioque por su ubicación está relacionado con la zona de almacenes en la ciudadela Tschudi.
  • 22.
    CONSTRUCCIONES EN TIERRA PERU Calleen la Ciudadela Tschudi de Chan Chan
  • 23.
    CONSTRUCCIONES EN TIERRA PERU Frisoen Chan Chan. Diseño escalonado de peces con aves en el zócalo. Para construir esta ciudad se utilizaron materiales propios de la región. Las ciudadelas fueron construidas usando muros de adobe sobre cimientos de piedra unidos con barro, más anchos en la base y angostos en la cima.. Para construir pisos, rellenos de paredes, rampas y plataformas, se emplearon adobes rotos, junto con tierra, piedras y otros desechos. La madera se usó para hacer postes, columnas y dinteles. También se usó la caña el carrizo y la estera. Los techos fueron confeccionados entretejiendo atados de paja. Muros decorados con altorrelieves. Estos fueron hechos con moldes y decoraron las paredes de patios, audiencias y corredores, al interior de las ciudadelas. Los motivos decorativos más comunes fueron las combinaciones geométricas, pero también son comunes las representaciones de peces y aves.
  • 24.
  • 25.
    CONSTRUCCIONES EN TIERRA PERU RIMACPlaza de Toros de Acho y Mirador de Ingunza
  • 26.
    CONSTRUCCIONES EN TIERRA PERU RIMACVista frontal de la Quinta Presa
  • 27.
    CONSTRUCCIONES EN TIERRA PERU RIMACArcada del Paseo de Aguas
  • 28.
    CONSTRUCCIONES EN TIERRA EnINDIA un censo de 1971 mostraba el 72.2% de los inmuebles construidos en tierra: 67 millones de casas en donde vivían cerca de 375millones de personas. La piscina de Mohenjo-Daro
  • 29.
    CONSTRUCCIONES EN TIERRA •Enel continente africano, la mayor parte de viviendas rurales y hasta urbanas están construidas en tierra en donde además se resalta la variedad de técnicas y su refinado manejo producto de un saber milenario. Mezquita de Jenne, Malí AFRICA
  • 30.
    CONSTRUCCIONES EN TIERRA •Enel continente africano, la mayor parte de viviendas rurales y hasta urbanas están construidas en tierra en donde además se resalta la variedad de técnicas y su refinado manejo producto de un saber milenario. Mezquita Kani Combole, en el país Dogón, Malí AFRICA
  • 31.
    CONSTRUCCIONES EN TIERRA Labi-milenaria ciudadela de Arg-é Bam; la mayor estructura en tierra del mundo (Irán) Las técnicas de la Bóveda y de la Cúpula en ladrillo crudo fueron llevadas a la perfección IRAN
  • 32.
  • 33.
    CONSTRUCCIONES EN TIERRA Tambiénen China en donde más de diez millones de habitantes viven en casas de tierra excavada en la cintura del Loess; en Mongolia interior en donde la mayoría de la vivienda rural es en adobe, baharaque o tapia pisada; como estos, muchos otros ejemplos en China. CHINA Afueras de Yangshuo
  • 34.
    CONSTRUCCIONES EN TIERRA CHINA China.La mayoría de los 20.000 'tulous' se ubican en los distritos de Yongding y Nanjing Construidas entre los siglos XII y XX en el sureste de China, 46 ‘tulou’, unas viviendas fortificadas circulares o cuadradas construidas con tierra y madera, han sido incluidas en el Patrimonio Mundial de la UNESCO por ser, entre otras cosas, un “ejemplo único” de construcción “en armonía con el medio ambiente”. Los ‘tulou’, que en mandarín significa edificio de tierra y de los que se conservan 20.000, constituyen la peculiar arquitectura de la etnia Hakka, una subminoría de la etnia mayoritaria china Han que habita en las escarpadas montañas de la provincia suroriental de Fujian, frente a la isla de Taiwán. Con una surrealista apariencia de naves extraterrestres o de setas gigantes, algunos ‘tulou’, con 1.200 años de antigüedad, están considerados auténticos ‘fósiles’ de la arquitectura www.peatom.info/la-llave/15487/los-tulou-patrimonio-mundial-de-la-unesco/
  • 35.
  • 36.
  • 37.
  • 38.
  • 39.
  • 40.
  • 41.
    CONSTRUCCIONES EN TIERRA EnEuropa la vivienda rural en tierra hace parte del paisaje desde Suecia hasta Portugal. ESPAÑA
  • 42.
    CONSTRUCCIONES EN TIERRA Seconoce también el fantástico desarrollo de la construcción en adobe en el sur-este de los Estados Unidos en donde para 1980 se contaban el 97% de las 176.000 casas construidas en el territorio. Taos, Nuevo México. Un ejemplo de construcción en adobe de los indios pueblos.Parque Nacional Mesa Verde En el condado de Montezuma al Sudoeste de Colorado
  • 43.
    CONSTRUCCIONES EN TIERRA EnAmérica central gracias al cultivo del maíz se conocen los primeros asentamientos sedentarios y con ellos las primeras construcciones en tierra. •Viviendas, Complejo de pequeñas casas rectangulares construidas con materiales livianos y en bahareque y adobes cubiertas de palma. El empleo del adobe como tal aparece entre 500 a.c. y 600 d.c. según el grado de complejidad y de jerarquización de las sociedades. La piedra fue utilizada para los cimientos y los muros realzados en tierra en estas dos técnicas en la mayoría del territorio americano •La pirámide del Sol en Teotihuacan con una base de 225 metros y altura de 63 metros fue construida con tierra pisada –dos millones de toneladas de material puestos en obra- y recubierto en piedra. •Los Aztecas en sus territorios construyeron sus “barrios residenciales” en adobe •Palacios y sitios religiosos también utilizaron la tierra. •Las casas con pigmentos naturales son de un solo piso y de techos terrazas; volúmenes puros y blanqueados con cal. AMERICA Pirámide del Sol, Teotihuacan
  • 44.
    CONSTRUCCIONES EN TIERRA Crisisde energía y las crisis económicas Países en desarrollo De los Han hecho Pertinente EL USO DE LA TIERRA COMO MATERIAL DE CONTRUCCION COMPROMISO EN INVESTIGACIÓN APLICACIÓN EEUU ha legitimado el uso del ADOBE Y LA TAPIA PISADA integrando la técnicas a las normas nacionales vigentes FRANCIA ha creado vías de investigación en la materia. Construcción de viviendas experiméntales. Presupuestos de investigación (operativos y pedagógicos). Alemania, Suiza y Bélgica han hecho investigación y desarrollo de maquinaria y equipo Formación académica especializada, postgrados y técnicos de la construcción
  • 45.
    CONSTRUCCIONES EN TIERRA •El continente africano se necesitan 36.000.000 de viviendas urbanas para comienzos del tercer milenio, para lo cual el empleo de materiales locales –entre estos la tierra- no pueden ser obviados. •Se puede decir que el 20% de la vivienda urbana de los países tercermundistas –o sea 7.000.000 de unidades- serán construidas en tierra en los próximos veinte años a un ritmo de 350.000 viviendas por año. •En los próximos 15 años se deben construir 700 millones de casas en los países del tercer mundo. •El desarrollo de comunidades, la cooperación comunal y la autoayuda podrían dar lugar a nuevas ciudades en donde las personas tendrían la posibilidad de vivir decentemente. •Los estudios del banco mundial y de la Conferencia sobre el Hábitat celebrada en 1996 en Estambul han reafirmado el hecho de que al menos el 50% de las familias urbanas no pueden permitirse ni siquiera la casa más barata del mercado. Durante décadas se ha centrado la discusión en el tema de la vivienda de bajo costo, pero la realidad es que la mayor parte de la población mundial necesita una casa a un costo mínimo –o a ningún costo en absoluto. •“La tierra es un material barato, fácil de manipular, de trabajo intensivo e inmediatamente disponible. •La tierra sigue y seguirá siendo sin duda uno de los materiales más empleados en el mundo para solucionar el enorme problema del hábitat. •“Un material no es interesante por lo que es sino por lo que puede hacer por la sociedad” Jhon F.C. Turner. •Este estado de cosas nos plantea la responsabilidad de conservar el pasado y de garantizar su sostenibilidad, pero sobre todo de mantener su función actual y su continuidad como patrimonio tecnológico tradicional, en lo posible “innovando y desarrollando” para sustentarlo en el tiempo. •Debemos tener presente la necesidad de millones de personas que pueden y deben beneficiar de la “continuidad” de estas tecnologías estrechamente ligadas con la calidad de su hábitat.
  • 46.
    CONSTRUCCIONES EN TIERRA ARQUITECTURAEN TIERRA POSIBILIDADES DE ABRIGO a representado DIFERENTE MANIFESTACIONES en sus y han permitido UN HABITAT AL ACOMODO DE CADA CULTURA RELACIÓN SIMBIOTICA DEL HOMBRE CON EL MEDIO AMBIENTE FORMAS SIMPLES O COMPLEJAS creando SISTEMAS CONTRUCTIVOS DERIVADOS DE LAS NECESIDADES Y EXIGENCIAS DEL ENTORNO Permitiendo UNA ESTÉTICA PROPIA Característica MOMENTOS HISTÓRICOS Y POLITICOS Reflejo CONOCIMIENTO DEL MATERIAL dadas por Con el paso del tiempo SE CREAN NUEVAS FORMAS SE MEJORA LA TÉCNICA NUEVA ARQUITECTURA VERNACULA Conelreferentepara
  • 47.
    CONSTRUCCIONES EN TIERRA ELMATERIAL Como material de construcción, la tierra ofrece numerosas posibilidades frente a las tecnologías más comunes de la arquitectura actual. Además de ser un material accesible al alcance de todos, proporciona un buen aislamiento térmico y acústico a las construcciones. Su producción emplea fundamentalmente recursos locales, tanto en mano de obra como materia prima, y la simplicidad del trabajo con la tierra no requiere un alto grado de especialización.
  • 48.
    CONSTRUCCIONES EN TIERRA ELMATERIAL Origen y formación La tierra es el material suelto y sólido que constituye la capa superficial y estructural de la corteza terrestre, es de espesor variable y es el resultado de la transformación de la roca madre, como consecuencia de la interacción simultánea de diversos procesos físicos, químicos y biológicos a lo largo del tiempo. Naturaleza Partículas minerales sólidas: componentes orgánicos e inorgánicos + huecos. Composición •Grava •Arena •Limo •Arcilla
  • 49.
  • 50.
  • 51.
    CONSTRUCCIONES EN TIERRA ENSAYOS CONOCIMIENTO CARACTERISTICAS DEL MATERIAL CONOCIMIENTO CARACTERISTICAS DEL MATERIAL MateriaprimaMateria prima Pruebas de campo Pruebas de campo Ensayos laboratorio Ensayos laboratorio •Elección sector extracción •Extracción muestras •Cernido o tamizado •Elección sector extracción •Extracción muestras •Cernido o tamizado Determinaciones generales Determinaciones generales Determinación partículas finas Determinación partículas finas Determinación contracción Determinación contracción •Granulometría •Sedimentación •Granulometría óptima •Limites de Atterberg •Estados de consistencia •Prueba de Proctor •Granulometría arcillas •Granulometría •Sedimentación •Granulometría óptima •Limites de Atterberg •Estados de consistencia •Prueba de Proctor •Granulometría arcillas •Prueba de la caja •Prueba de la caja •Ensayo sacudida •Resistencia en seco •Ensayo de brillo •Prueba de decantación •Prueba del cordón cinta •Ensayo sacudida •Resistencia en seco •Ensayo de brillo •Prueba de decantación •Prueba del cordón cinta • Inspección visual • Sensación al tacto • Ensayo de olor y color • Sedimentación simplificada • Inspección visual • Sensación al tacto • Ensayo de olor y color • Sedimentación simplificada
  • 52.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA Las principales técnicas y sistemas tradicionales de construcción con tierra cruda se pueden agrupar en tres grandes grupos: El trabajo de la tierra en masa, dando lugar a construcciones monolíticas. La elaboración de pequeños bloques. Los sistemas de muros armados y entramados, en los que la tierra recubre o rellena una estructura.
  • 53.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA LA VIVIENDA ES EXCAVADA EN EL ESPESOR DE LA CÁSCARA TERRESTRE : CASAS TROGLODITAS 1- TIERRA EXAVADA
  • 54.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 2 - TIERRA DE RECUBRIMIENTO LA TIERRA CUBRE UNA ESTRUCTURA CONSTRUIDA CON OTRO MATERIAL
  • 55.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 3 - TIERRA DE RELLENO LA TIERRA RELLENA MATERIALES HUECOS EMPLEADOS COMO ENVOLTURA
  • 56.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 4 - TIERRA RECORTADA BLOQUES DE TIERRA SON DIRECTAMENTE RECORTADOS DE LA MASA TERRESTRE
  • 57.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 5 - TIERRA COMPRIMIDA ELEMENTOS SON REALIZADOS CON UNA TIERRA COMPRIMIDA EN MOLDES O EN TESTEROS
  • 58.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 6 - TIERRA MODELADA LA TIERRA PLASTICA ES MODELADA CON LA MANO PARA LEVANTAR MUROS POR LO GENERAL DELGADOS
  • 59.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 7 - TIERRA APILADA BOLAS DE TIERRA SON APILADAS PARA CONSTRUIR MUROS GRUESOS
  • 60.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 8 - TIERRA MOLDEADA LA TIERRA ES MOLDEADA CON MOLDES (FORMAS DIVERSAS) MADERA, HIERRO O PLASTICO
  • 61.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 9 - TIERRA EXTRUIDA LA TIERRA ES EXTRUIDA POR MEDIO DE UNA POTENTE MAQUINA
  • 62.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 10 - TIERRA VERTIDA LA TIERRA ES VERTIDA EN UNOS TESTEROS O EN MOLDES COMO UN CONCRETO
  • 63.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 11 - TIERRA CON PAJA UNA BARBOTINA ARCILLOSA LIGADA CON FIBRAS CONSTITUYE UN MATERIAL LIGERO Y MUY AISLANTE
  • 64.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LA TECNICA LA TIERRA ESTA TODOS LOS DIAS A NUESTROS PIES SIEMPRE Y CUANDO NOS OFREZCA UNA BUENA COHESIÓN PROPIA 12 – TIERRA PARA GUARNECER O REFORZAR LA TIERRA MEZCLADA A FIBRAS ES APLICADA EN PEQUEÑAS CAPAS PARA PROTEGER O RELLENAR UN SOPORTE
  • 65.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LAS TECNICAS MAS USADAS EL ADOBE Esta técnica se basa en piezas macizas o unidades de barro sin cocer. Las dimensiones de la pieza son muy variables y responden tanto a la tradición como a los criterios constructivos.
  • 66.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LAS TECNICAS MAS USADAS EL ADOBE Molde de madera Preparar el Adobe Mezcla listaMezclar y Batir Primera etapa de secarEmparejarLlenar el molde Segunda etapa de secar
  • 67.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LAS TECNICAS MAS USADAS EL ADOBE PUESTA EN OBRA REVESTIMIENTO Primera mano Emparejar Comprimir
  • 68.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LAS TECNICAS MAS USADAS TAPIA PISADA Esta técnica se basa en compactar la tierra en capas de 10cm dentro de tapiales (formaleta).
  • 69.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LAS TECNICAS MAS USADAS TAPIA PISADA La compactación se hace con una herramienta elaborada en obra llamada pison. La compactación se hace dentro de una formaleta denominada tapial que consta de dos tableros de madera de 2m de largo x 1m de alto y dos compuertas para cerrar el tapial, además tiene unos elementos horizontales (machines) y verticales (parales) que sirven para mantener en pie el tapial y que no se abra durante la compactación. PROCESO CONSTRUCTIVO •Selección y preparación de tierras •Montaje encofrado •Apisonado y compactación •Desencofrado •Curado •Protección
  • 70.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LAS TECNICAS MAS USADAS TAPIA PISADA
  • 71.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LAS TECNICAS MAS USADAS BAHAREQUE Es una técnica que se aplicó donde el material no era apropiado para hacer adobe o tapial y que se requería de refuerzos vegetal para resistir. El bahareque es una entramado de elementos vegetales con un relleno y revestimiento en tierra.
  • 72.
    CONSTRUCCIONES EN TIERRA ELMATERIAL – LAS TECNICAS MAS USADAS BAHAREQUE Para construcción en bahareque primero se debe colocar una estructura primaria, como columnas y vigas, luego se coloca una estructura secundaria conformada por travesaños horizontales, contravientos, diagonales y dinteles, posteriormente se colocan el bahareque que son varas de cualquier bambú o madera unidas entre columnas, travesaños y demás elementos horizontales y verticales formando un entramado amarrado con fibras vegetales , luego se coloca barro (tierra) con paja sobre el entramado o dentro de él y finalmente se pañeta con el mismo material.
  • 73.
    CONSTRUCCIONES EN TIERRA SOSTENIBILIDAD LAEMISION DEL GAS CARBONICO O CO2 AUMENTA LA TEMPERATURA EN LA TIERRA A TRAVES DEL PROCESO INVERNADERO 40 % DE LA EMISION DE CO2 EN EL PLANETA CAUSADO POR LA INDUSTRIA DE LA CONSTRUCCION CUMBRE AMBIENTAL DE RIO DE JANEIRO – 1992 MOVIMIENTO DE ARQUITECTURA SOSTENIBLE PROYECTOS DE ARQUITECTURA EN ARMONIA CON EL MEDIO AMBIENTE Y AL CLIMA -GENERA BENEFICIOS AMBIENTALES AL SER EFICIENTE ENERGETICAMENTE. - CONSERVA LOS RECURSOS NATURALES LA EFICEINCIA ENERGÉTICA SE LOGRA CON LA APLICACION DE ESTRATEGIAS BIOCLIMATICAS SE LOGRAN MEJORES CONDICIONES INTERIORES DE CONFORT SIN RECURRIR A SISTEMAS DE CLIMATIZACION ARTIFICIAL
  • 74.
    CONSTRUCCIONES EN TIERRA SOSTENIBILIDA ENEL MUNDO MAS DE 600 MILLONES DE MORADORES URBANOS Y MAS DE 1.000 MILLONES DE MORADORES CAMPESINOS EN AFRICA, ASIA Y LATINOAMERICA VIVEN HOY EN ALOJAMIENTO INDIGENTE •MAS DE 100 MILLONES DE PERSONAS EN EL MUNDO NO TIENEN VIVIENDA ALGUNA •MAS DE 1.000 MILLONES DE PERSONAS VIVEN EN VIVIENDAS TEMPORALES LAS NECESIDADES DE VIVIENDA DE LA POBLACION MUNDIAL SE DUPLICARAN A MEDIADOS DEL PRESENTE SIGLO
  • 75.
    CONSTRUCCIONES EN TIERRA SOSTENIBILIDAD LAARQUITECTURA VERNACULA SIEMPRE HA SABIDO UTILIZAR CON SABIDURIA LA TIERRA CRUDA •PARA ADAPTAR LA CONSTRUCCION AL CLIMA Y GENERAR MEJORES CONDICIONES INTERIORES DE TEMPERATURA. •LA INERCIA TERMICA DE ESTE MATERIAL LO HACE PROPICIO PARA SER UTILIZADO EN DIVERSAS CONDICIONES CLIMATICAS •SU BAJO COEFICIENTE DE TRANSMISION TERMICA LO HACEN TERMICAMENTE AISLANTE
  • 76.
    CONSTRUCCIONES EN TIERRA SOSTENIBILIDAD CRISISENERGETICA CRISIS ECONOMICA CRISIS SOCIAL ¿¿¿¿CUAL ES EL DISCURSO ????? Países industrializados Países en vía de desarrollo RENOVACION DEL MATERIAL COMPROMISOS DE INVESTIGACION COMPROMISOS DE INVESTIGACION HABITAT MAS ECONOMICO COMPROMISOS DE APLICACIÓN CREACION DE EMPLEOS PROGRAMAS DE INVESTIGACION PROGRAMAS DE INVESTIGACION COLOQUIOS NACIONALES 40.000.000 DE VIVIENDAS RURALES COLOQUIOS INTERNACIONALES 15.000.000 DE VIVIENDAS URBANAS FORMACIONES ESPECIALIZADAS FORMACIONES REGIONALES FORMACIONES EN POST DIPLOMAS FORMACIONES UNIVERSITARIAS LA TIERRA CRUDA SERA UNO DE LOS MATERIALES MAS SOLICITADOS EN LOS AÑOS VENIDEROS.
  • 77.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? •CAPACITACIÓN DE APLICACIÓN DE LAS TECNICA •INVESTIGACION DEL MATERIAL
  • 78.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? •CAPACITACIÓN DE APLICACIÓN DE LAS TECNICA •INVESTIGACION DEL MATERIAL
  • 79.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? •INVERTIGACION Y DISEÑO DE NUEVAS HERRAMIENTAS
  • 80.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? •INVERTIGACION Y MEJORANDO EL MATERIAL
  • 81.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? •INVERTIGACION Y MEJORANDO LA TECNICA
  • 82.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? •INNOVANDO EN ACABADOS
  • 83.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
  • 84.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
  • 85.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
  • 86.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
  • 87.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
  • 88.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO RESTAURANTE UNAC-Medellín
  • 89.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 90.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 91.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 92.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 93.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 94.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 95.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 96.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 97.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CASA PINTO – BARICHARA (SANT.)
  • 98.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
  • 99.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
  • 100.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
  • 101.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
  • 102.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
  • 103.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO Restaurante Menzuly - Cañaveral
  • 104.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO
  • 105.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO VIVIENDA EN ISRAEL
  • 106.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO
  • 107.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN MEXICO
  • 108.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN MEXICO
  • 109.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN ESPAÑA
  • 110.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN FRANCIA
  • 111.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 112.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 113.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 114.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 115.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL.)
  • 116.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 117.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 118.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 119.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 120.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 121.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 122.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 123.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 124.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 125.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 126.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 127.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 128.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 129.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 130.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 131.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 132.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 133.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO CONJUNTO DE VIVIENDA EN SONSON (COL)
  • 134.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO ARQ. MARCELO CORTÉS (CHILE)
  • 135.
    CONSTRUCCIONES EN TIERRA ARQ.MARCELO CORTÉS (CHILE)
  • 136.
    CONSTRUCCIONES EN TIERRA ¿QUESE ESTA HACIENDO? SE ESTA CONSTRUYENDO ARQ. MARCELO CORTÉS (CHILE)
  • 137.
    CONSTRUCCIONES EN TIERRA TIERRAEXPUESTA-Bucaramanga-2005
  • 138.
    CONSTRUCCIONES EN TIERRA TIERRAEXPUESTA-Bucaramanga-2005
  • 139.
    CONSTRUCCIONES EN TIERRA TIERRAEXPUESTA-Bucaramanga-2005
  • 140.
    CONSTRUCCIONES EN TIERRA Lamemoria no es quedarse en el pasado sino que debe iluminar el presente, porque es en el presente donde construimos el futuro… La vida de los pueblos se desarrolla a través de la memoria. Aquellos que no preservan la memoria están destinados a desaparecer. Adolfo Pérez Esquivel, Premio Nobel de la Paz
  • 141.
    •DOCUMENTO SEMINARIO CONTRUCCIONESEN TIERRA FUNDACION TIERRA VIVA •http://www.naya.org.ar/peru/chanchan.htm •http://www.protierra.com.co/medio.htm •http://ecoweb.bereda.com/page19.html •http://revistas.javeriana.edu.co/sitio/apuntes/file.php?table=articulos&field=pdf&id=180 •http://www.flickr.com/photos/fundaciontierraviva/525587552/in/photostream/ CONSTRUCCIONES EN TIERRA BIBLIOGRAFIA
