2. M e d i o s d e Tr a n s m i s i ó n

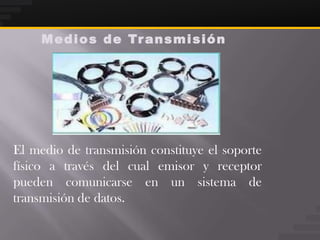

El medio de transmisión constituye el soporte
físico a través del cual emisor y receptor
pueden comunicarse en un sistema de
transmisión de datos.

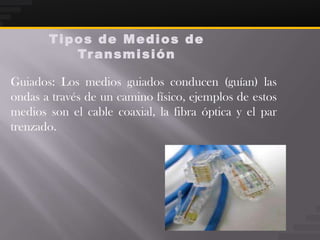

3. Tipos de Medios de
Tr a n s m i s i ó n
Guiados: Los medios guiados conducen (guían) las
ondas a través de un camino físico, ejemplos de estos
medios son el cable coaxial, la fibra óptica y el par
trenzado.

4.  No Guiados: Los medios no guiados
proporcionan un soporte para que las ondas
se transmitan, pero no las dirigen; como
ejemplo de ellos tenemos el aire.

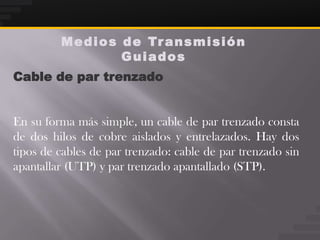

5. M e d i o s d e Tr a n s m i s i ó n
Guiados
Cable de par trenzado
En su forma más simple, un cable de par trenzado consta
de dos hilos de cobre aislados y entrelazados. Hay dos
tipos de cables de par trenzado: cable de par trenzado sin
apantallar (UTP) y par trenzado apantallado (STP).

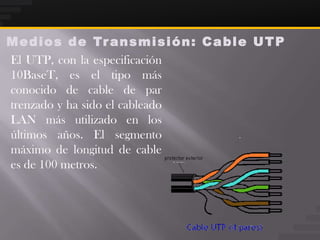

6. M e d i o s d e Tr a n s m i s i ó n : C a b l e U T P
El UTP, con la especificación
10BaseT, es el tipo más
conocido de cable de par
trenzado y ha sido el cableado
LAN más utilizado en los
últimos años. El segmento
máximo de longitud de cable
es de 100 metros.

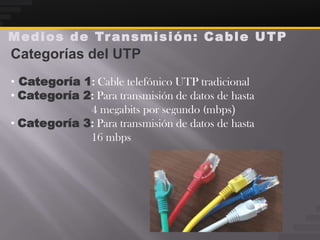

7. M e d i o s d e Tr a n s m i s i ó n : C a b l e U T P
Categorías del UTP
• Categoría 1: Cable telefónico UTP tradicional
• Categoría 2: Para transmisión de datos de hasta
4 megabits por segundo (mbps)
• Categoría 3: Para transmisión de datos de hasta
16 mbps

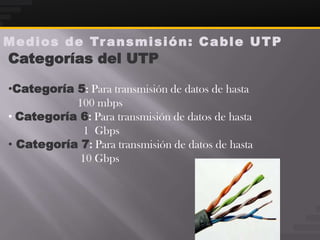

8. M e d i o s d e Tr a n s m i s i ó n : C a b l e U T P
Categorías del UTP
•Categoría 5: Para transmisión de datos de hasta
100 mbps
• Categoría 6: Para transmisión de datos de hasta
1 Gbps
• Categoría 7: Para transmisión de datos de hasta
10 Gbps

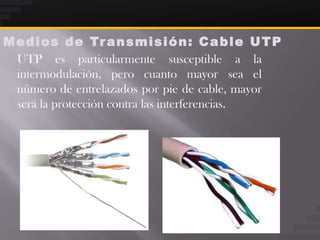

9. M e d i o s d e Tr a n s m i s i ó n : C a b l e U T P
UTP es particularmente susceptible a la
intermodulación, pero cuanto mayor sea el
número de entrelazados por pie de cable, mayor
será la protección contra las interferencias.

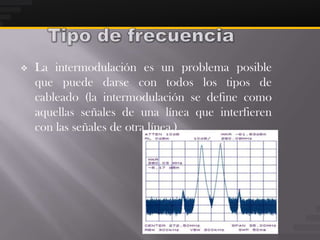

10.  La intermodulación es un problema posible
que puede darse con todos los tipos de
cableado (la intermodulación se define como
aquellas señales de una línea que interfieren
con las señales de otra línea.)

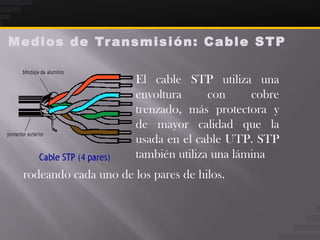

11. M e d i o s d e Tr a n s m i s i ó n : C a b l e S T P
El cable STP utiliza una
envoltura con cobre
trenzado, más protectora y
de mayor calidad que la
usada en el cable UTP. STP
también utiliza una lámina
rodeando cada uno de los pares de hilos.

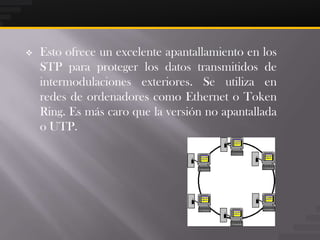

12.  Esto ofrece un excelente apantallamiento en los
STP para proteger los datos transmitidos de
intermodulaciones exteriores. Se utiliza en
redes de ordenadores como Ethernet o Token
Ring. Es más caro que la versión no apantallada
o UTP.

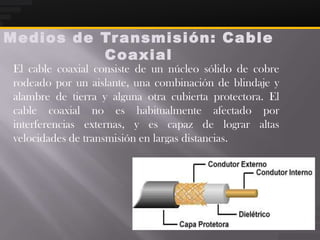

13. Medios de Tr ansmisión: Ca ble
Coaxial
El cable coaxial consiste de un núcleo sólido de cobre
rodeado por un aislante, una combinación de blindaje y
alambre de tierra y alguna otra cubierta protectora. El
cable coaxial no es habitualmente afectado por
interferencias externas, y es capaz de lograr altas
velocidades de transmisión en largas distancias.

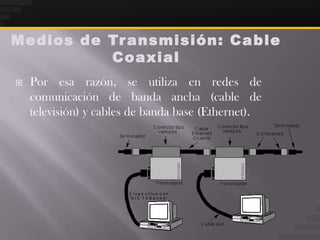

14. Medios de Tr ansmisión: Ca ble
Coaxial
 Por esa razón, se utiliza en redes de
comunicación de banda ancha (cable de
televisión) y cables de banda base (Ethernet).

15.  El blindaje o conductor secundario proporciona una
buena inmunidad con respecto a la interferencia al
conductor principal
 El blindaje se encuentra conectado a tierra Física
 Su uso es limitado a aplicaciones no balanceadas
 Maneja un ancho de banda de hasta 400 Mhz

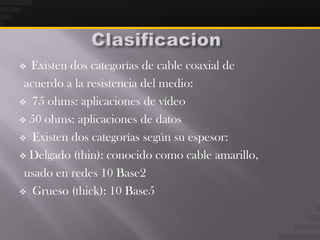

16.  Existen dos categorías de cable coaxial de
acuerdo a la resistencia del medio:
 75 ohms: aplicaciones de vídeo
 50 ohms: aplicaciones de datos
 Existen dos categorías según su espesor:
 Delgado (thin): conocido como cable amarillo,
usado en redes 10 Base2
 Grueso (thick): 10 Base5

17. Medios de Tr ansmisión: Ca ble
Coaxial
Aplicaciones Tecnológicas:
• Entre la antena y el televisor;
• En las redes urbanas de televisión por cable e
Internet.
• Entre un emisor y su antena de emisión (equipos de
radioaficionados).

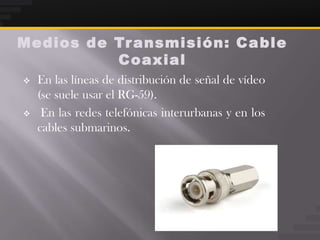

18. Medios de Tr ansmisión: Ca ble
Coaxial
 En las líneas de distribución de señal de vídeo
(se suele usar el RG-59).
 En las redes telefónicas interurbanas y en los
cables submarinos.

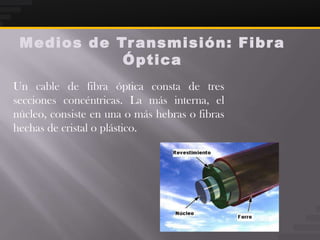

19. Medios de Tr ansmisión: Fibr a
Óptica
Un cable de fibra óptica consta de tres
secciones concéntricas. La más interna, el
núcleo, consiste en una o más hebras o fibras
hechas de cristal o plástico.

20. Medios de Tr ansmisión: Fibr a
Óptica
 Cada una de ellas lleva un revestimiento de cristal o
plástico con propiedades ópticas distintas a las del
núcleo. La capa más exterior, que recubre una o más
fibras, debe ser de un material opaco y resistente.

21. Medios de Tr ansmisión: Fibr a
Óptica
Ventajas:
• Una banda de paso muy ancha, lo que permite
flujos muy elevados (del orden del Ghz).
• Es de Pequeño tamaño; gran flexibilidad.
• Inmunidad total a las perturbaciones de origen
electromagnético.
• No produce interferencias.
• Gran resistencia mecánica.
• Resistencia al calor, frío, corrosión.

22. Medios de Tr ansmisión: Fibr a
Óptica
Desventajas:
• La alta fragilidad de las fibras.
• Necesidad de usar transmisores y receptores más
caros.
• Los empalmes entre fibras son difíciles de realizar.
• La fibra óptica no transmite energía eléctrica, esto
limita su aplicación donde el terminal de recepción
debe ser energizado desde una línea eléctrica.

23. Medios de Tr ansmisión: Fibr a
Óptica
Aplicaciones:
• Se emplea como medio de transmisión para las
redes de telecomunicaciones.
• Se pueden utilizar como sensores para medir la
tensión, la temperatura, la presión y otros
parámetros.

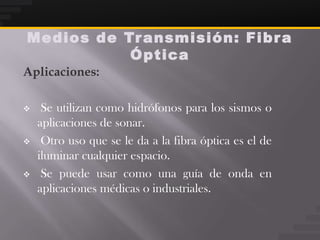

24. Medios de Tr ansmisión: Fibr a
Óptica
Aplicaciones:
 Se utilizan como hidrófonos para los sismos o
aplicaciones de sonar.
 Otro uso que se le da a la fibra óptica es el de
iluminar cualquier espacio.
 Se puede usar como una guía de onda en
aplicaciones médicas o industriales.

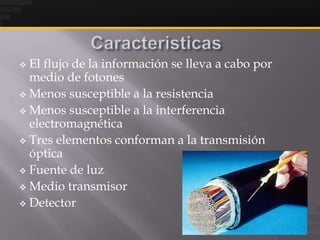

25.  El flujo de la información se lleva a cabo por
medio de fotones
 Menos susceptible a la resistencia
 Menos susceptible a la interferencia
electromagnética
 Tres elementos conforman a la transmisión
óptica
 Fuente de luz
 Medio transmisor
 Detector

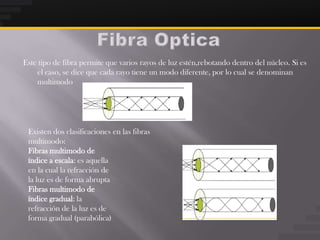

26. Este tipo de fibra permite que varios rayos de luz estén,rebotando dentro del núcleo. Si es
el caso, se dice que cada rayo tiene un modo diferente, por lo cual se denominan
multimodo
Existen dos clasificaciones en las fibras
multimodo:
Fibras multimodo de
índice a escala: es aquella
en la cual la refracción de
la luz es de forma abrupta
Fibras multimodo de
índice gradual: la
refracción de la luz es de
forma gradual (parabólica)

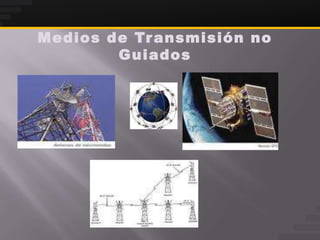

27. Medios de Tr ansmisión no
Guiados

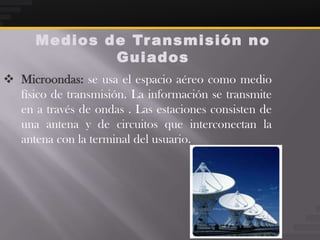

28. Medios de Tr ansmisión no
Guiados
 Microondas: se usa el espacio aéreo como medio
físico de transmisión. La información se transmite
en a través de ondas . Las estaciones consisten de
una antena y de circuitos que interconectan la
antena con la terminal del usuario.

29. Medios de Tr ansmisión no
Guiados

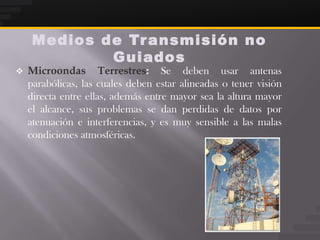

 Microondas Terrestres: Se deben usar antenas
parabólicas, las cuales deben estar alineadas o tener visión
directa entre ellas, además entre mayor sea la altura mayor
el alcance, sus problemas se dan perdidas de datos por
atenuación e interferencias, y es muy sensible a las malas
condiciones atmosféricas.

30. Medios de Tr ansmisión no
Guiados
 Microondas Satelitales: El satélite recibe las señales
y las amplifica o retransmite en la dirección adecuada .

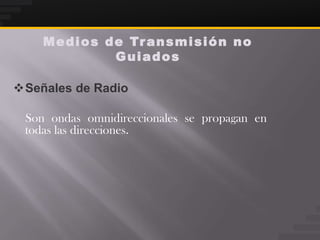

31. M e d i o s d e Tr a n s m i s i ó n n o
Guiados
Señales de Radio
Son ondas omnidireccionales se propagan en
todas las direcciones.

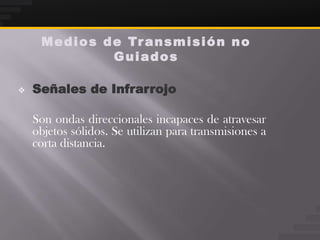

32. M e d i o s d e Tr a n s m i s i ó n n o
Guiados
 Señales de Infrarrojo
Son ondas direccionales incapaces de atravesar
objetos sólidos. Se utilizan para transmisiones a
corta distancia.
