El documento describe diferentes medios de transmisión de datos, incluyendo medios guiados como cable de par trenzado, cable coaxial y fibra óptica, así como medios no guiados como microondas e infrarrojo. Explica las características y aplicaciones principales de cada medio.
1. Tra n s m i s i ó n d e d a t o s
Medios de
Francisco Ernesto Meléndez Gómez
Transmisión José Antonio Hernández Ortiz

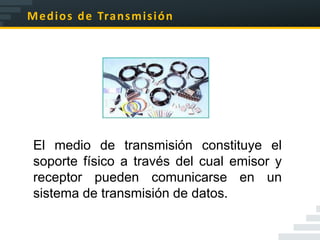

2. M e d i o s d e Tra n s m i s i ó n
El medio de transmisión constituye el
soporte físico a través del cual emisor y
receptor pueden comunicarse en un
sistema de transmisión de datos.
3. T i p o s d e M e d i o s d e Tra n s m i s i ó n
Guiados: Los medios guiados conducen (guían)
las ondas a través de un camino físico,
ejemplos de estos medios son el cable coaxial,
la fibra óptica y el par trenzado.

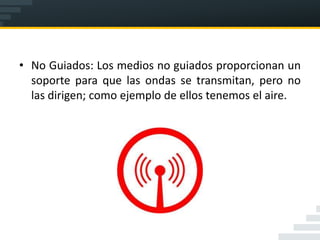

4. • No Guiados: Los medios no guiados proporcionan un
soporte para que las ondas se transmitan, pero no
las dirigen; como ejemplo de ellos tenemos el aire.

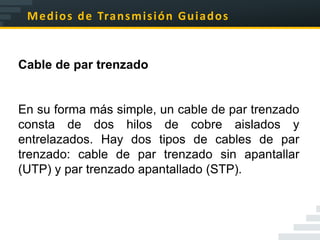

5. M e d i o s d e Tra n s m i s i ó n G u i a d o s
Cable de par trenzado
En su forma más simple, un cable de par trenzado
consta de dos hilos de cobre aislados y
entrelazados. Hay dos tipos de cables de par
trenzado: cable de par trenzado sin apantallar
(UTP) y par trenzado apantallado (STP).

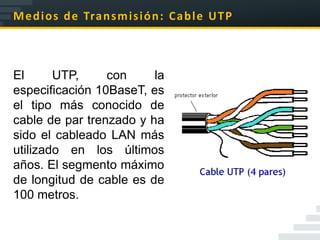

6. M e d i o s d e Tra n s m i s i ó n : C a b l e U T P
El UTP, con la
especificación 10BaseT, es
el tipo más conocido de
cable de par trenzado y ha
sido el cableado LAN más
utilizado en los últimos
años. El segmento máximo
de longitud de cable es de
100 metros.

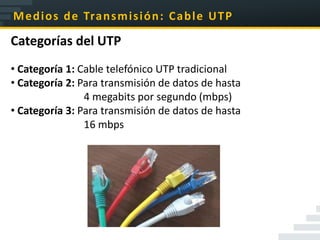

7. M e d i o s d e Tra n s m i s i ó n : C a b l e U T P
Categorías del UTP
• Categoría 1: Cable telefónico UTP tradicional
• Categoría 2: Para transmisión de datos de hasta
4 megabits por segundo (mbps)
• Categoría 3: Para transmisión de datos de hasta
16 mbps

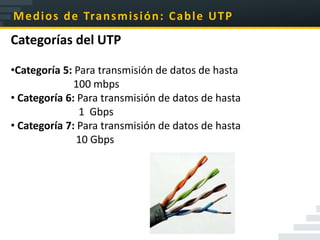

8. M e d i o s d e Tra n s m i s i ó n : C a b l e U T P
Categorías del UTP
•Categoría 5: Para transmisión de datos de hasta
100 mbps
• Categoría 6: Para transmisión de datos de hasta
1 Gbps
• Categoría 7: Para transmisión de datos de hasta
10 Gbps

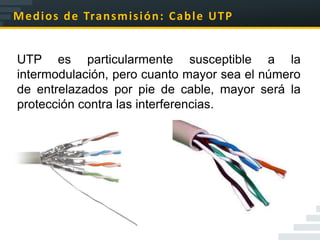

9. M e d i o s d e Tra n s m i s i ó n : C a b l e U T P
UTP es particularmente susceptible a la
intermodulación, pero cuanto mayor sea el número
de entrelazados por pie de cable, mayor será la
protección contra las interferencias.

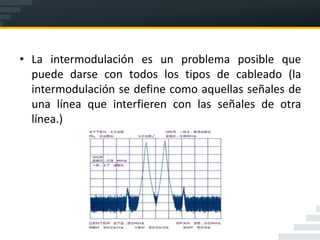

10. • La intermodulación es un problema posible que
puede darse con todos los tipos de cableado (la
intermodulación se define como aquellas señales de
una línea que interfieren con las señales de otra
línea.)

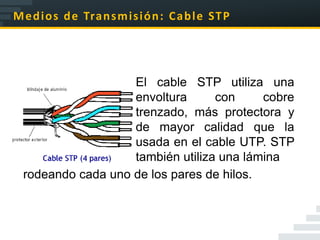

11. M e d i o s d e Tra n s m i s i ó n : C a b l e ST P
El cable STP utiliza una
envoltura con cobre
trenzado, más protectora y
de mayor calidad que la
usada en el cable UTP. STP
también utiliza una lámina
rodeando cada uno de los pares de hilos.

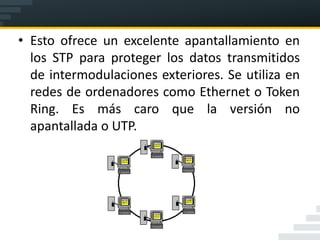

12. • Esto ofrece un excelente apantallamiento en
los STP para proteger los datos transmitidos
de intermodulaciones exteriores. Se utiliza en
redes de ordenadores como Ethernet o Token
Ring. Es más caro que la versión no
apantallada o UTP.

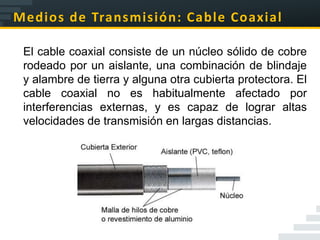

13. Medios de Transmisión: Cable Coaxial
El cable coaxial consiste de un núcleo sólido de cobre
rodeado por un aislante, una combinación de blindaje
y alambre de tierra y alguna otra cubierta protectora. El
cable coaxial no es habitualmente afectado por
interferencias externas, y es capaz de lograr altas
velocidades de transmisión en largas distancias.

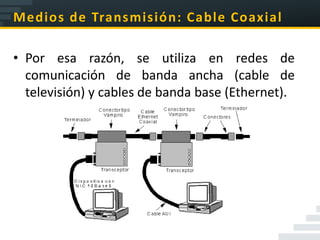

14. Medios de Transmisión: Cable Coaxial
• Por esa razón, se utiliza en redes de
comunicación de banda ancha (cable de
televisión) y cables de banda base (Ethernet).

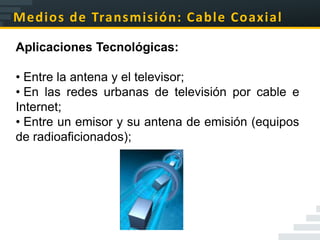

15. Medios de Transmisión: Cable Coaxial
Aplicaciones Tecnológicas:
• Entre la antena y el televisor;
• En las redes urbanas de televisión por cable e
Internet;
• Entre un emisor y su antena de emisión (equipos
de radioaficionados);

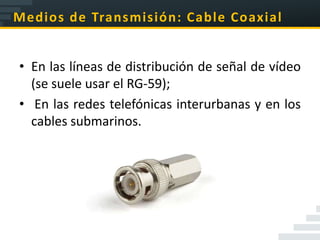

16. Medios de Transmisión: Cable Coaxial
• En las líneas de distribución de señal de vídeo
(se suele usar el RG-59);
• En las redes telefónicas interurbanas y en los
cables submarinos.

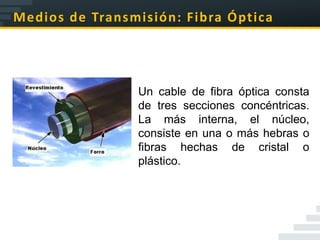

17. Medios de Transmisión: Fibra Óptica
Un cable de fibra óptica consta
de tres secciones concéntricas.
La más interna, el núcleo,
consiste en una o más hebras o
fibras hechas de cristal o
plástico.

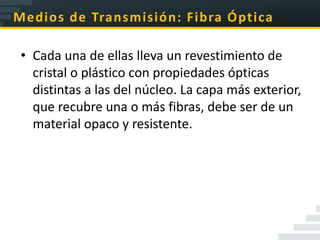

18. Medios de Transmisión: Fibra Óptica
• Cada una de ellas lleva un revestimiento de
cristal o plástico con propiedades ópticas
distintas a las del núcleo. La capa más exterior,
que recubre una o más fibras, debe ser de un
material opaco y resistente.
19. Medios de Transmisión: Fibra Óptica
Ventajas:
• Una banda de paso muy ancha, lo que permite
flujos muy elevados (del orden del Ghz).
• Es de Pequeño tamaño; gran flexibilidad.
• Inmunidad total a las perturbaciones de origen
electromagnético.
• No produce interferencias.
• Gran resistencia mecánica.
• Resistencia al calor, frío, corrosión.

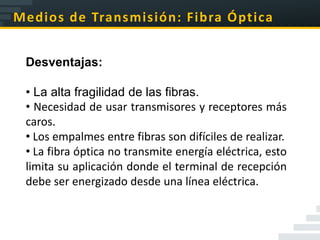

20. Medios de Transmisión: Fibra Óptica
Desventajas:
• La alta fragilidad de las fibras.
• Necesidad de usar transmisores y receptores más
caros.
• Los empalmes entre fibras son difíciles de realizar.
• La fibra óptica no transmite energía eléctrica, esto
limita su aplicación donde el terminal de recepción
debe ser energizado desde una línea eléctrica.

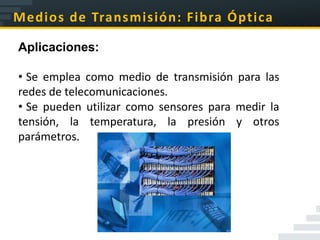

21. Medios de Transmisión: Fibra Óptica
Aplicaciones:
• Se emplea como medio de transmisión para las
redes de telecomunicaciones.
• Se pueden utilizar como sensores para medir la
tensión, la temperatura, la presión y otros
parámetros.

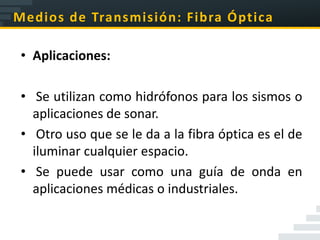

22. Medios de Transmisión: Fibra Óptica
• Aplicaciones:
• Se utilizan como hidrófonos para los sismos o
aplicaciones de sonar.
• Otro uso que se le da a la fibra óptica es el de
iluminar cualquier espacio.
• Se puede usar como una guía de onda en
aplicaciones médicas o industriales.

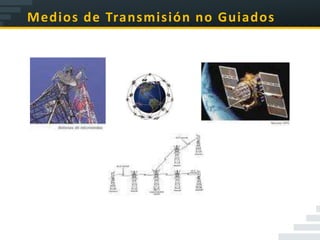

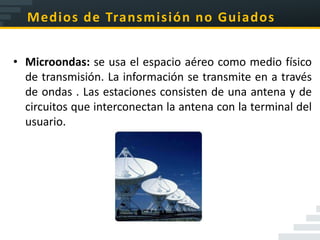

24. Medios de Transmisión no Guiados
• Microondas: se usa el espacio aéreo como medio físico
de transmisión. La información se transmite en a través
de ondas . Las estaciones consisten de una antena y de
circuitos que interconectan la antena con la terminal del
usuario.

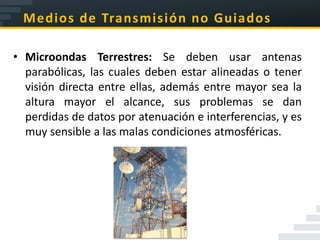

25. Medios de Transmisión no Guiados
• Microondas Terrestres: Se deben usar antenas
parabólicas, las cuales deben estar alineadas o tener
visión directa entre ellas, además entre mayor sea la
altura mayor el alcance, sus problemas se dan
perdidas de datos por atenuación e interferencias, y es
muy sensible a las malas condiciones atmosféricas.

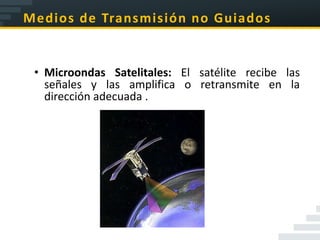

26. Medios de Transmisión no Guiados
• Microondas Satelitales: El satélite recibe las
señales y las amplifica o retransmite en la
dirección adecuada .

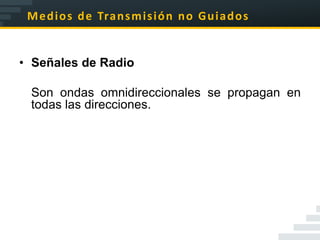

27. M e d i o s d e Tra n s m i s i ó n n o G u i a d o s
• Señales de Radio
Son ondas omnidireccionales se propagan en
todas las direcciones.

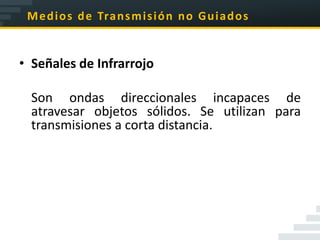

28. M e d i o s d e Tra n s m i s i ó n n o G u i a d o s
• Señales de Infrarrojo
Son ondas direccionales incapaces de
atravesar objetos sólidos. Se utilizan para
transmisiones a corta distancia.
