Este documento resume los principales medios de transmisión de datos, dividiéndolos en guiados (cable de par trenzado, cable coaxial, fibra óptica) y no guiados (transmisión inalámbrica por radiofrecuencia, microondas e infrarrojos). Describe las características y aplicaciones más comunes de cada uno de estos medios.

1. ENLACES DE TRANSMISIÓN
Bachiller: William Segovia C.I 24.938.238
Republica Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación Superior Universitaria
Universidad Bicentenaria de Aragua
Escuela de Ingeniera de Sistemas
Nucleo - Apure
APURE,2017

2. Contenido
 Medios de Transmisión
 Guiados: Par trenzado, Cable coaxial y Fibra
Óptica
 No guiados: Transmisión inalámbrica.

3. Medios de Transmisión
Son las vías por las cuales se comunican los datos. Dependiendo de la forma de conducir la
señal a través del medio o soporte físico, se pueden clasificar en dos grandes grupos:
•medios de transmisión guiados o alámbricos.
•medios de transmisión no guiados o inalámbricos
En ambos casos las tecnologías actuales de transmisión usan ondas
electromagnéticas. En el caso de los medios guiados estas ondas se conducen
a través de cables o “alambres”. En los medios inalámbricos, se utiliza el aire
como medio de transmisión, a través de radiofrecuencias, microondas y luz
(infrarrojos, láser); por ejemplo: puerto IrDA (Infrared Data
Association), Bluetooth o Wi-Fi.

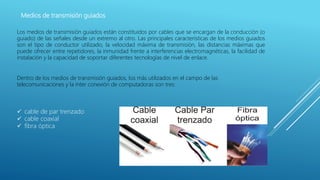

4. Medios de transmisión guiados
Los medios de transmisión guiados están constituidos por cables que se encargan de la conducción (o
guiado) de las señales desde un extremo al otro. Las principales características de los medios guiados
son el tipo de conductor utilizado, la velocidad máxima de transmisión, las distancias máximas que
puede ofrecer entre repetidores, la inmunidad frente a interferencias electromagnéticas, la facilidad de
instalación y la capacidad de soportar diferentes tecnologías de nivel de enlace.
Dentro de los medios de transmisión guiados, los más utilizados en el campo de las
telecomunicaciones y la ínter conexión de computadoras son tres:
 cable de par trenzado
 cable coaxial
 fibra óptica

5. Cable de par trenzado
Consiste en un conjunto de pares de hilos de cobre, conductores cruzados entre sí, con el objetivo de reducir el ruido
de diafonía. A mayor número de cruces por unidad de longitud, mejor comportamiento ante el problema de diafonía.
Existen dos tipos básicos de pares trenzados:
 Apantallado, blindado o con blindaje: Shielded Twisted Pair (STP).
 No apantallado, sin blindar o sin blindaje: Unshielded Twisted Pair (UTP), es un
tipo de cables de pares trenzados sin recubrimiento metálico externo, de modo
que es sensible a las interferencias. Es importante guardar la numeración de los
pares, ya que de lo contrario el efecto del trenzado no será eficaz, disminuyendo
sensiblemente o incluso impidiendo la capacidad de transmisión. Es un cable
económico, flexible y sencillo de instalar.

6. Las aplicaciones principales en las que se hace uso de cables UTP son:
 Bucle de abonado: es el último tramo de cable existente entre el teléfono de un abonado y la central a la que
encuentra conectado. Este cable suele ser UTP Cat 3 y en la actualidad es uno de los medios más utilizados
transporte de banda ancha, debido a que es una infraestructura que esta implantada en el 100 % de las
 Red de área local (LAN): en este caso se emplea UTP Cat 5 o Cat 6 para transmisión de datos, consiguiendo
velocidades de varios centenares de Mbps. Un ejemplo de este uso lo constituyen las redes 10/100/1000Base-T.

7. Cable coaxial
El cable coaxial Conductor central rodeado por una capa conductora cilíndrica. Se emplea en
sistemas troncales o de largo alcance que portan señales múltiplex con gran número de
canales.
Fibra óptica
Es un enlace hecho con un hilo muy fino de material transparente de pequeño diámetro y recubierto
de un material opaco que evita que la luz se disipe. Por el núcleo, generalmente de vidrio o plásticos,
se envían pulsos de luz, no eléctricos. Hay dos tipos de fibra óptica: la multimodo y la monomodo.

8. Medios de transmisión no guiados
En este tipo de medios, la transmisión y la recepción de información se lleva a cabo mediante antenas. A la hora
de transmitir, la antena irradia energía electromagnética en el medio. Por el contrario, en la recepción la antena
capta las ondas electromagnéticas del medio que la rodea.
Para las transmisiones no guiadas, la configuración puede ser:
 Direccional, en la que la antena transmisora emite la energía electromagnética concentrándola en un haz, por lo
que las antenas emisora y receptora deben estar alineadas.
 Omnidireccional, en la que la radiación se hace de manera dispersa, emitiendo en todas direcciones, pudiendo la
señal ser recibida por varias antenas.

9. Según el rango de frecuencias de trabajo, las transmisiones no guiadas se pueden clasificar en tres tipos:
• Radiofrecuencia u ondas de radio;
• microondas
 terrestres
 satelitales;
• luz
 infrarroja y láser.
