BRIGADAS DE EMERGENCIAS 2022

SEGURIDAD - SALUD - MEDIO AMBIENTE BRIGADAS DE EMERGENCIA
BRIGADAS Y PLANES DE
EMERGENCIAS
1
Instructor: Ing. Sebastián Estrella C.

SEGURIDAD - SALUD - MEDIO AMBIENTE BRIGADAS DE EMERGENCIA 2
• Puntualidad.
• Celular apagados / Modo Silencio.
• Participación-Talleres grupales.
• Evaluación final.
RECOMENDACIONES

CONTENIDO
1. PLANES DE EMERGENCIA.
• Marco Legal.
• Objetivos del Plan.
• Definiciones
• Clasificación de Emergencias.
• Estructura del Plan.
• Elementos para elaborar un Plan
de Emergencias.
3
2. BRIGADAS DE EMERGENCIA.
• Introducción a las brigadas de
emergencia.

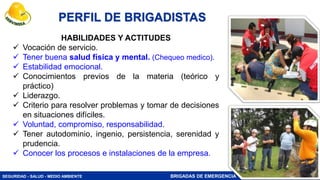

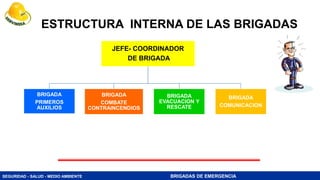

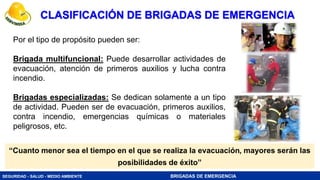

• Conformación de las brigadas.
• Funciones de las brigadas.
• Procedimiento de rescate,
evacuación ante emergencias.
• Simulacros de evacuación.

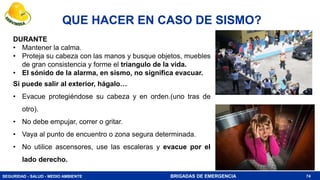

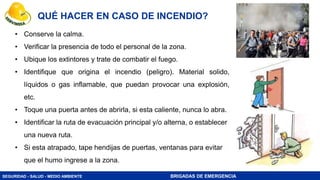

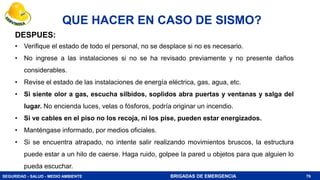

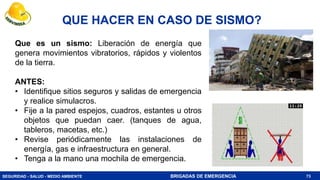

• Que hacer en caso de sismo,
incendio, etc.

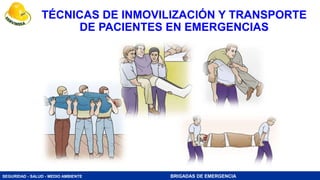

• Técnicas de rescate.

3. PREVENCION DE INCENDIOS Y
MANEJO DE EXTINTORES.
• Definiciones.
• Clases de fuego.

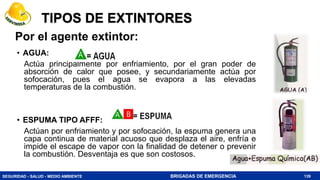

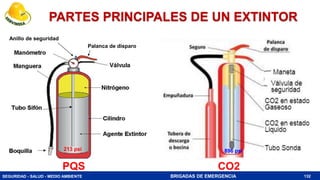

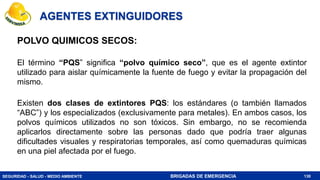

• Elementos extintores.(Extintor y
agente extintor).

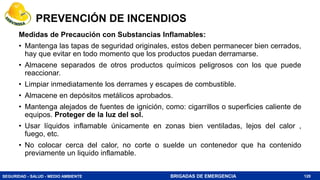

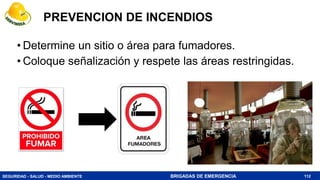

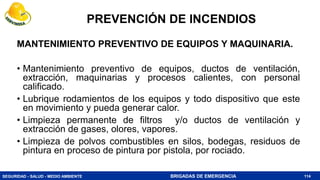

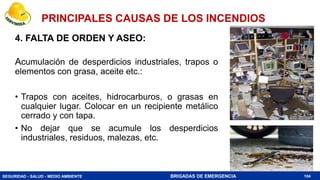

• Prevención de incendios.

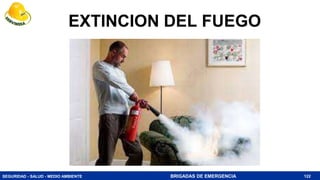

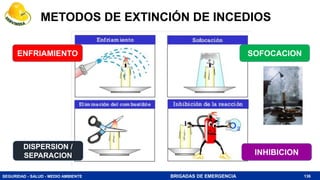

• Técnicas de sofocación del fuego.

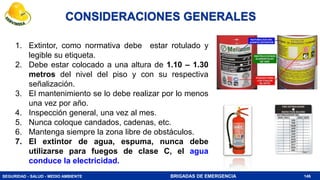

• Inspección y mantenimiento de
extintores.

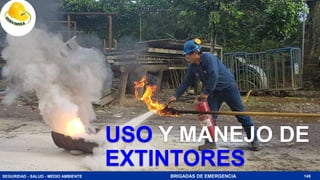

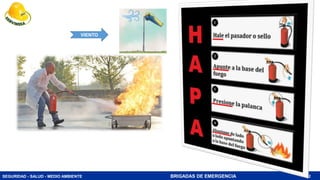

• Uso y manejo de extintores.
• Simulacro.

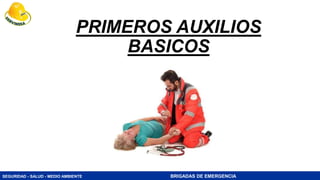

4. PRIMEROS AUXILIOS BASICOS.
• Definiciones.

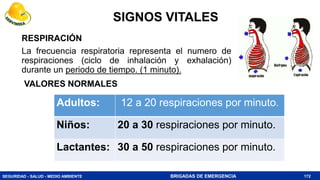

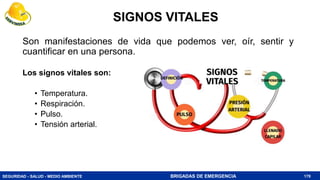

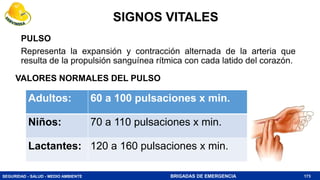

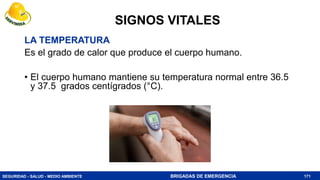

• Signos vitales.

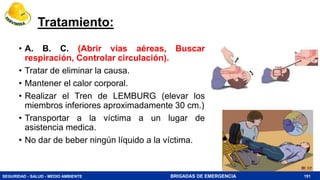

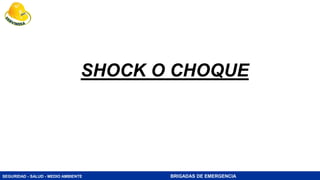

• Shock o choque.

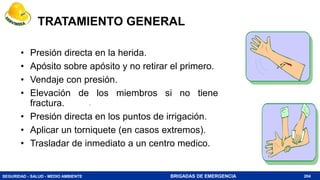

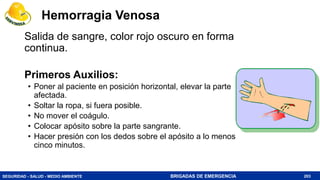

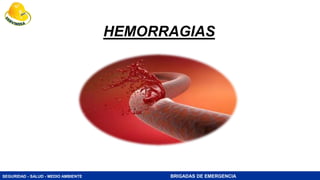

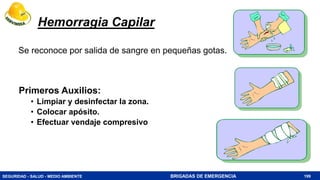

• Hemorragias.
• Heridas.

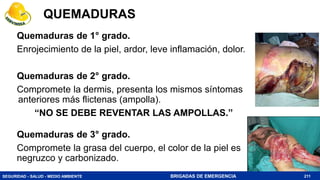

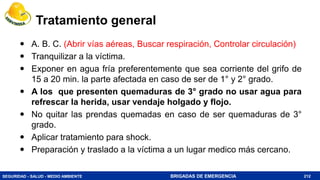

• Quemaduras.

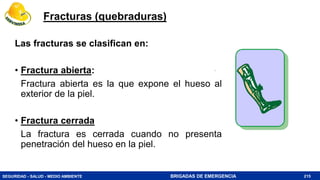

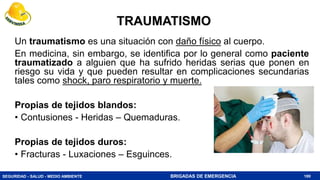

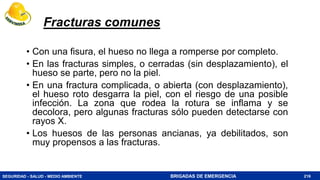

• Fracturas y traumatismo.
• Paro respiratorio.

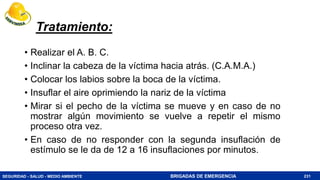

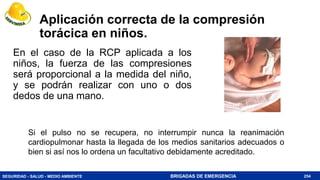

• R.C.P

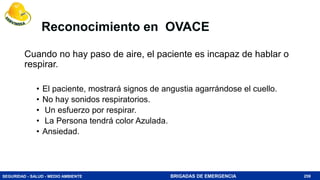

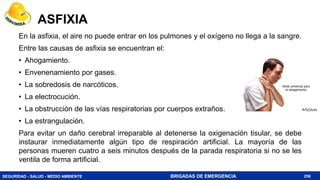

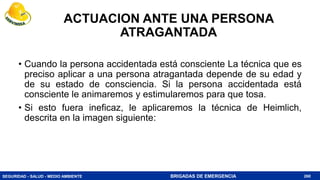

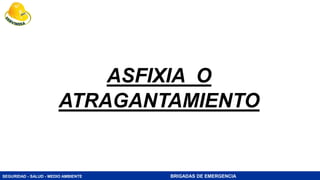

• Asfixia y atragantamiento.

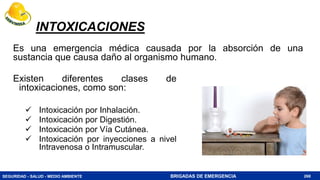

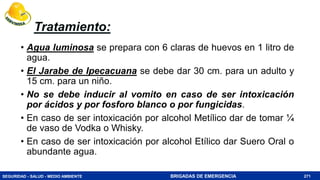

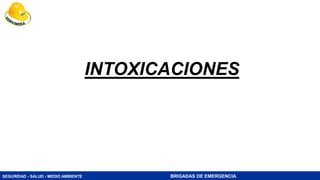

• Intoxicaciones.

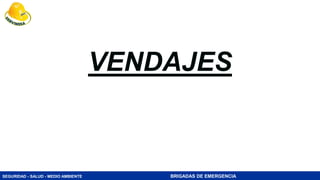

• Vendajes.

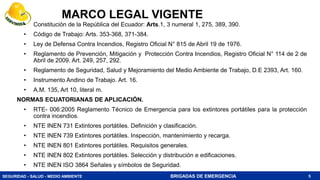

MARCO LEGAL VIGENTE
• Constitución de la República del Ecuador: Arts.1, 3 numeral 1, 275, 389, 390.
• Código de Trabajo: Arts. 353-368, 371-384.
• Ley de Defensa Contra Incendios, Registro Oficial N° 815 de Abril 19 de 1976.
• Reglamento de Prevención, Mitigación y Protección Contra Incendios, Registro Oficial N° 114 de 2 de
Abril de 2009. Art. 249, 257, 292.
• Reglamento de Seguridad, Salud y Mejoramiento del Medio Ambiente de Trabajo, D.E 2393, Art. 160.
• Instrumento Andino de Trabajo. Art. 16.
• A.M. 135, Art 10, literal m.
NORMAS ECUATORIANAS DE APLICACIÓN.
• RTE- 006:2005 Reglamento Técnico de Emergencia para los extintores portátiles para la protección
contra incendios.
• NTE INEN 731 Extintores portátiles. Definición y clasificación.
• NTE INEN 739 Extintores portátiles. Inspección, mantenimiento y recarga.
• NTE INEN 801 Extintores portátiles. Requisitos generales.
• NTE INEN 802 Extintores portátiles. Selección y distribución e edificaciones.

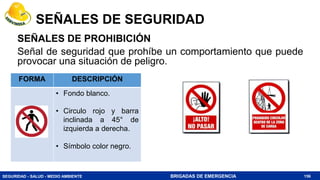

• NTE INEN ISO 3864 Señales y símbolos de Seguridad.
5

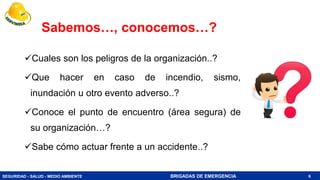

Sabemos…, conocemos…?
Cuales son los peligros de la organización..?
Que hacer en caso de incendio, sismo,
inundación u otro evento adverso..?
Conoce el punto de encuentro (área segura) de
su organización…?
Sabe cómo actuar frente a un accidente..?
6

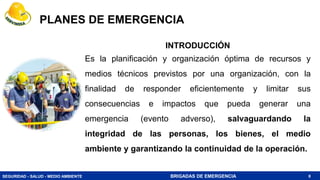

PLANES DE EMERGENCIA
8
INTRODUCCIÓN
Es la planificación y organización óptima de recursos y
medios técnicos previstos por una organización, con la
finalidad de responder eficientemente y limitar sus
consecuencias e impactos que pueda generar una
emergencia (evento adverso), salvaguardando la
integridad de las personas, los bienes, el medio
ambiente y garantizando la continuidad de la operación.

ELEMENTOS PARA ELABORAR EL PLAN DE
EMERGENCIAS
Disponer de los medios humanos y
materiales que garanticen la intervención
inmediata y la evacuación de la
instalación, en el caso que se requiera.
9

ELEMENTOS PARA ELABORAR EL PLAN DE
EMERGENCIAS
• Sistema de alarma.
• Sistema de detección de incendios.
• Brigadas de emergencia.
• Extinguidores contra incendios.
• Sistema de columnas de alimentación,
mangueras, hidrantes.
• Sistema de extinción de incendios por
rociadura automática.
10

ESTRUCTURA DEL PLAN DE EMERGENCIA
1. INFORMACIÓN, DESCRIPCIÓN DE LAS INSTALACIONES.
2. IDENTIFICACIÓN DE FACTORES DE RIESGO – PELIGRO. (Combustibles, energía
eléctrica, productos químicos, material inflamable, zona industrial, zonas
sísmica, zona de inundaciones etc.)
3. EVALUACION DE RIESGOS.
4. PREVENCIÓN Y CONTROL DE RIESGOS. (Eliminación, sustitución,
señalización, mapas de recursos, evacuación, planos, orden y limpieza, etc.)
5. MANTENIMIENTO DE EQUIPOS Y RECURSOS INSTALADOS.
6. PROTOCOLO DE ALARMA Y COMUNICACION DE EMERGENCIAS.
7. PROTOCOLO DE INTERVENCIÓN.
8. EVACUACION.
9. PROCEDIMIENTO PARA IMPLANTANCIÓN DEL PLAN.
11
https://revistainnovacion.com/nota/10467/nociones_basicas_de_un_sistema_de_deteccion_de_incendios/

OBJETIVOS
 Proteger vidas, las instalaciones, evitar impactos ambientales y
garantizar la continuidad de la operación.
 Identificar los peligros y valorar los riesgos. (magnitud y probabilidad).
 Crear hábitos de conducta, seguridad y autocontrol en los
trabajadores.
 Disponer de equipos humanos organizados y adiestrados que actúen
con mayor efectividad en el control de emergencias.
12

COMPORTAMIENTOS Y CONDUCTAS
• El comportamiento de las personas juega un papel crítico y algunas
decisiones pueden incrementar el nivel de riesgo.
• El miedo a morir causa victimas.
13
– Entre 10 y 25% de personas
permanecen unidas, en calma,
analizan un plan de acción.
– El 75 % de personas manifiesta una
conducta desordenada, desconcierto.
– Entre 10 y 25% de personas con
confusión y ansiedad,
paralización, gritos (pánico).

PRINCIPIOS BASICOS.
• Entre mayor sea el tiempo de reacción, menores serán las
posibilidades de éxito.
• Debe existir un plan de evacuación y debe ser conocido por
todos.
• El entrenamiento y la practica periódica es la base de un
buen plan.
• Es necesario crear un patrón de comportamiento que
permita reaccionar en el menor tiempo posible.

Éxito de un plan de emergencia…!
Oportuno en el tiempo y apropiado en sus recursos:
ADECUACIÓN:
Recursos para responder a un potencial siniestro deben ser
adaptados y suficientes al tipo de evento y al objetivo propuesto.
La ADECUACIÓN implica CAPACIDAD en tipo y cantidad.
15

COBERTURA:
Los recursos deben estar distribuidos estratégicamente y lo
suficientemente cerca de los escenarios de eventos
potenciales, de tal manera que se pueda responder en un
tiempo considerado como razonable para garantizar los
objetivos propuestos.
La COBERTURA implica TIEMPO de Respuesta.
16

DISPONIBILIDAD:
La respuesta y recursos dentro de un tiempo razonable deben
poder proporcionarse en cualquier momento (24 horas) en el
cual puedan presentarse las emergencias típicas esperadas.
La DISPONIBILIDAD implica GARANTÍA de recursos.
17

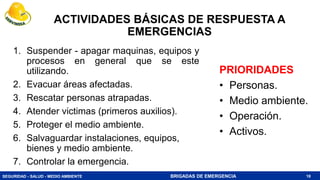

ACTIVIDADES BÁSICAS DE RESPUESTA A
EMERGENCIAS
1. Suspender - apagar maquinas, equipos y
procesos en general que se este
utilizando.
2. Evacuar áreas afectadas.
3. Rescatar personas atrapadas.
4. Atender victimas (primeros auxilios).
5. Proteger el medio ambiente.
6. Salvaguardar instalaciones, equipos,
bienes y medio ambiente.
7. Controlar la emergencia.
18
PRIORIDADES
• Personas.
• Medio ambiente.
• Operación.
• Activos.

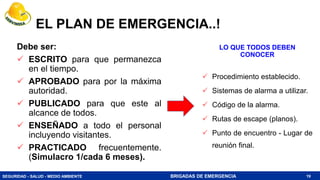

EL PLAN DE EMERGENCIA..!
Debe ser:
 ESCRITO para que permanezca
en el tiempo.
 APROBADO para por la máxima
autoridad.
 PUBLICADO para que este al
alcance de todos.
 ENSEÑADO a todo el personal
incluyendo visitantes.
 PRACTICADO frecuentemente.
(Simulacro 1/cada 6 meses).
19
LO QUE TODOS DEBEN
CONOCER
 Procedimiento establecido.
 Sistemas de alarma a utilizar.
 Código de la alarma.
 Rutas de escape (planos).
 Punto de encuentro - Lugar de
reunión final.

DEFINICIONES
20
EMERGENCIA.- Evento natural o provocado
por el hombre que afecta las condiciones
normales de operación de una organización o
una comunidad, causando daños en las
personas, bienes, los servicios o el medio
ambiente. (situación fuera de control.)

DEFINICIONES

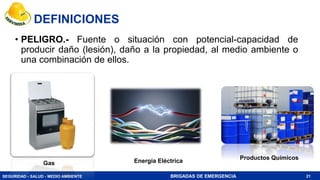

• PELIGRO.- Fuente o situación con potencial-capacidad de
producir daño (lesión), daño a la propiedad, al medio ambiente o
una combinación de ellos.
21
Energía Eléctrica
Gas
Productos Químicos

RIESGO:
• Combinación de la probabilidad y la consecuencia de ocurrencia
de un evento identificado como peligroso.
• Probabilidad de que el peligro se materialice y provoque daño
(consecuencia).
RIESGO = AMENAZA X VULNERABILIDAD
22
DEFINICIONES

Incendios
Intoxicación.
Explosión.
Descarga eléctrica.
Electrocución
PELIGRO RIESGO
Todo evento o situación con potencial de
causar daño.
Es la probabilidad de que el peligro se
materialice y cause daño.

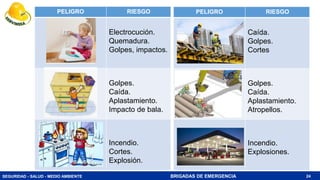

PELIGRO RIESGO
Electrocución.
Quemadura.
Golpes, impactos.
Golpes.
Caída.
Aplastamiento.
Impacto de bala.
Incendio.
Cortes.
Explosión.
PELIGRO RIESGO
Caída.
Golpes.
Cortes
Golpes.
Caída.
Aplastamiento.
Atropellos.
Incendio.
Explosiones.

DEFINICIONES
• ACCIDENTE.- Evento imprevisto, no
deseado que provoca daños, lesión, o
alteración funcional temporal o
permanente de una persona.
25

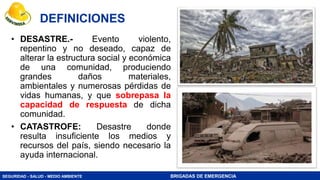

• DESASTRE.- Evento violento,
repentino y no deseado, capaz de
alterar la estructura social y económica
de una comunidad, produciendo
grandes daños materiales,
ambientales y numerosas pérdidas de
vidas humanas, y que sobrepasa la
capacidad de respuesta de dicha
comunidad.
• CATASTROFE: Desastre donde
resulta insuficiente los medios y
recursos del país, siendo necesario la
ayuda internacional.
DEFINICIONES

DEFINICIONES

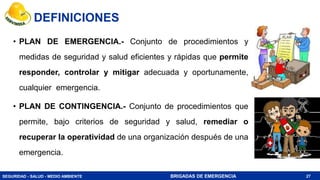

• PLAN DE EMERGENCIA.- Conjunto de procedimientos y
medidas de seguridad y salud eficientes y rápidas que permite
responder, controlar y mitigar adecuada y oportunamente,
cualquier emergencia.
• PLAN DE CONTINGENCIA.- Conjunto de procedimientos que
permite, bajo criterios de seguridad y salud, remediar o
recuperar la operatividad de una organización después de una
emergencia.
27

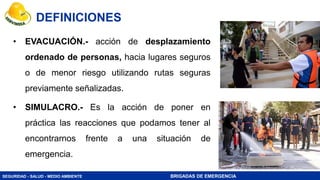

• EVACUACIÓN.- acción de desplazamiento
ordenado de personas, hacia lugares seguros
o de menor riesgo utilizando rutas seguras
previamente señalizadas.
• SIMULACRO.- Es la acción de poner en
práctica las reacciones que podamos tener al
encontrarnos frente a una situación de
emergencia.
DEFINICIONES

AMENAZA: Factor externo del riesgo, representado por la
potencial ocurrencia de un evento o fenómeno de origen natural
o generado por la actividad humana, que puede causar daño a
la comunidad, a las actividades, al medio ambiente y al territorio
en general.
29
DEFINICIONES

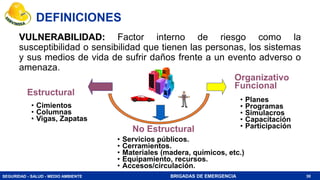

VULNERABILIDAD: Factor interno de riesgo como la
susceptibilidad o sensibilidad que tienen las personas, los sistemas
y sus medios de vida de sufrir daños frente a un evento adverso o
amenaza.
• Cimientos
• Columnas
• Vigas, Zapatas
• Planes
• Programas
• Simulacros
• Capacitación
• Participación
Organizativo
Funcional
Estructural
No Estructural
• Servicios públicos.
• Cerramientos.
• Materiales (madera, químicos, etc.)
• Equipamiento, recursos.
• Accesos/circulación.
30
DEFINICIONES

TIPOS DE EMERGENCIAS
31
ORIGEN NATURAL
• Terremotos.
• Sismos.
• Tsunami.
• Inundaciones.
• Sequias.
• Deslaves.
• Erupciones volcánicas.
• Otras.
ACTIVIDAD HUMANA – ANTRÓPICOS
• Incendios
• Explosiones
• Derrames de materiales peligrosos.
• Amenazas de terroristas-bombas.
• Guerras.
• Fugas de sustancias químicas, fallas de
energía, etc.
• Otras.

EMERGENCIAS
32

EXPOSICIÓN: Disposición sobre el territorio del conjunto de bienes que
necesitamos preservar.
Zonas de inundación
33
Zonas volcánicas
Zonas sísmicas
Zonas industriales

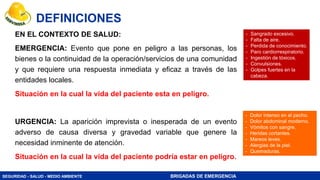

DEFINICIONES

EN EL CONTEXTO DE SALUD:
EMERGENCIA: Evento que pone en peligro a las personas, los
bienes o la continuidad de la operación/servicios de una comunidad
y que requiere una respuesta inmediata y eficaz a través de las
entidades locales.
Situación en la cual la vida del paciente esta en peligro.
URGENCIA: La aparición imprevista o inesperada de un evento
adverso de causa diversa y gravedad variable que genere la
necesidad inminente de atención.
Situación en la cual la vida del paciente podría estar en peligro.
DEFINICIONES
- Sangrado excesivo.
- Falta de aire.
- Perdida de conocimiento.
- Paro cardiorrespiratorio.
- Ingestión de tóxicos.
- Convulsiones.
- Golpes fuertes en la
cabeza.
- Dolor intenso en el pecho.
- Dolor abdominal moderno.
- Vómitos con sangre.
- Heridas cortantes.
- Mareos leves.
- Alergias de la piel.
- Quemaduras.

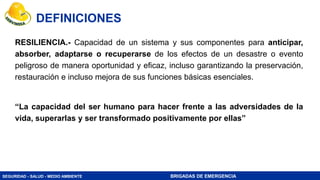

RESILIENCIA.- Capacidad de un sistema y sus componentes para anticipar,
absorber, adaptarse o recuperarse de los efectos de un desastre o evento
peligroso de manera oportunidad y eficaz, incluso garantizando la preservación,
restauración e incluso mejora de sus funciones básicas esenciales.
“La capacidad del ser humano para hacer frente a las adversidades de la
vida, superarlas y ser transformado positivamente por ellas”
DEFINICIONES

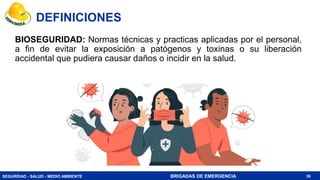

BIOSEGURIDAD: Normas técnicas y practicas aplicadas por el personal,
a fin de evitar la exposición a patógenos y toxinas o su liberación
accidental que pudiera causar daños o incidir en la salud.
36
DEFINICIONES

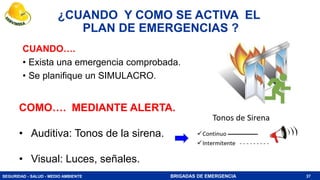

¿CUANDO Y COMO SE ACTIVA EL
PLAN DE EMERGENCIAS ?
CUANDO….
• Exista una emergencia comprobada.
• Se planifique un SIMULACRO.
37
COMO…. MEDIANTE ALERTA.
• Auditiva: Tonos de la sirena.
• Visual: Luces, señales.

BRIGADAS DE EMERGENCIA
Que es una Brigada de
Emergencia?
Tipos de Brigadas
Perfil del Brigadista
Funciones de las Brigadas
Conformación de Brigadas

QUE ES UNA BRIGADA DE EMERGENCIAS ?
Grupo de personas, organizadas, capacitadas y
entrenadas para prevenir y actuar en primera
respuesta (operaciones básicas), con el fin de
salvaguardar vidas humanas, minimizar daños y
pérdidas.
39
De acuerdo al número de personas y las
necesidades del centro de trabajo.
COMO SE CONFORMA UNA BRIGADA..?

“Cuanto menor sea el tiempo en el que se realiza la evacuación, mayores serán las
posibilidades de éxito”
Por el tipo de propósito pueden ser:
Brigada multifuncional: Puede desarrollar actividades de
evacuación, atención de primeros auxilios y lucha contra
incendio.
Brigadas especializadas: Se dedican solamente a un tipo
de actividad. Pueden ser de evacuación, primeros auxilios,
contra incendio, emergencias químicas o materiales
peligrosos, etc.

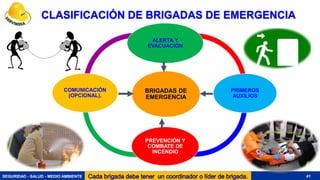

CLASIFICACIÓN DE BRIGADAS DE EMERGENCIA

BRIGADAS DE
EMERGENCIA
ALERTA Y
EVACUACIÓN
PRIMEROS
AUXILIOS
PREVENCIÓN Y
COMBATE DE
INCENDIO
COMUNICACIÓN
(OPCIONAL).
CLASIFICACIÓN DE BRIGADAS DE EMERGENCIA

ESTRUCTURA INTERNA DE LAS BRIGADAS
JEFE- COORDINADOR
DE BRIGADA
BRIGADA
PRIMEROS
AUXILIOS
BRIGADA
COMBATE
CONTRAINCENDIOS
BRIGADA
EVACUACION Y
RESCATE
BRIGADA
COMUNICACION

JEFE DE BRIGADA
Su misión es la de mantener la brigada preparada para intervenir en cualquier
emergencia que se presente en la instalación.
• Capacidad técnica en los campos de la prevención, protección y atención de
emergencias.
• Pericia como guía - entrenador. (Capacitación especial)
• Habilidad para dirigir actividades.
• Liderazgo y don de mando.
Sus funciones:
• Planear la organización de la brigada, planes de acción como el entrenamiento y
capacitación permanente de los brigadistas.
• Asignar tareas y responsabilidades.
• Coordinar las operaciones durante las emergencias.
• Motivar y mantener en alto la moral de la brigada.
43

Se recomiendan que sean personas que reúnan condiciones mentales,
emocionales y físicas que puedan considerase hábiles para servir en
las brigadas
PERFIL DE BRIGADISTAS
44
Su actuación será:
ANTES – DURANTE - DESPUES

HABILIDADES Y ACTITUDES
 Vocación de servicio.
 Tener buena salud física y mental. (Chequeo medico).
 Estabilidad emocional.
 Conocimientos previos de la materia (teórico y
práctico)
 Liderazgo.
 Criterio para resolver problemas y tomar de decisiones
en situaciones difíciles.
 Voluntad, compromiso, responsabilidad.
 Tener autodominio, ingenio, persistencia, serenidad y
prudencia.
 Conocer los procesos e instalaciones de la empresa.
PERFIL DE BRIGADISTAS
45

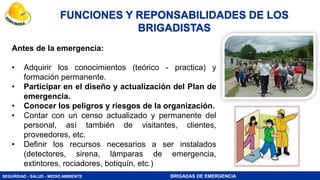

FUNCIONES Y REPONSABILIDADES DE LOS
BRIGADISTAS
Antes de la emergencia:
• Adquirir los conocimientos (teórico - practica) y
formación permanente.
• Participar en el diseño y actualización del Plan de
emergencia.
• Conocer los peligros y riesgos de la organización.
• Contar con un censo actualizado y permanente del
personal, así también de visitantes, clientes,
proveedores, etc.
• Definir los recursos necesarios a ser instalados
(detectores, sirena, lámparas de emergencia,
extintores, rociadores, botiquín, etc.)

Antes de la emergencia:
• Inspección rutinaria y mantenimiento preventivo
de equipos, maquinaria, recursos instalados y
áreas de trabajo y tomar acciones preventivas
y correctivas.
• Instruir, socializar y practicar con todo el personal
el Plan de emergencia (Simulacro).
• Verificar de manera constante y permanente que
las rutas de evacuación estén libres de
obstáculos.
47
BRIGADISTAS

Durante la emergencia:
• Actuar inmediatamente cuando se informe de
una emergencia en su área (o si es requerido
por otra área) según el plan o protocolo
establecido.
• Usar los equipos y recursos que tenga a
disposición según el evento.
• Brindar apoyo a los grupos de socorro que se
hagan presentes en las instalaciones para
controlar la emergencia.
BRIGADISTAS

Después de la emergencia:
• Efectuar los reajustes o modificaciones necesarias a las acciones
realizadas. (evaluación, lecciones aprendidas).
• Comunicar al representante legal/gerente la reposición del material y
dispositivos utilizados, verificación del post-uso, y hacer el
mantenimiento si lo amerita.
• Ayudar a restaurar el funcionamiento normal de las actividades
dentro de la empresa.
BRIGADISTAS

BRIGADA DE ALERTA Y EVACUACIÓN
50

FUNCIONES Y RESPONSABILIDADES
Antes de una evacuación: Al escuchar el tono de la alarma.
 Verificar la veracidad de la alarma y alejar las personas que están
en el sitio del evento. Evitar el pánico.
 Suspenda toda actividad. Solicite que las herramientas, maquinas
que se esta utilizando queden en el sitio.
 Solicite apagar, desconectar, cerrar válvulas de máquinas o
equipos eléctricos, neumáticos. (Use botones de paradas de
emergencia).
 Recordar a todas las personas las rutas de evacuación a utilizar y
donde se ubica el punto de encuentro.
 Auxiliar a quienes hayan sufrido accidentes (lesiones).
 Verificar que los sistemas de comunicación estén libres. (radios,
teléfonos, bocinas, etc.)
 Proteger archivos.
51

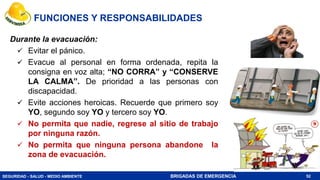

Durante la evacuación:
 Evitar el pánico.
 Evacue al personal en forma ordenada, repita la
consigna en voz alta; “NO CORRA” y “CONSERVE
LA CALMA”. De prioridad a las personas con
discapacidad.
 Evite acciones heroicas. Recuerde que primero soy
YO, segundo soy YO y tercero soy YO.
 No permita que nadie, regrese al sitio de trabajo
por ninguna razón.
 No permita que ninguna persona abandone la
zona de evacuación.

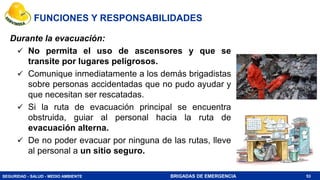

Durante la evacuación:
 No permita el uso de ascensores y que se
transite por lugares peligrosos.
 Comunique inmediatamente a los demás brigadistas
sobre personas accidentadas que no pudo ayudar y
que necesitan ser rescatadas.
 Si la ruta de evacuación principal se encuentra
obstruida, guiar al personal hacia la ruta de
evacuación alterna.
 De no poder evacuar por ninguna de las rutas, lleve
al personal a un sitio seguro.

Después de la evacuación:
 Verifique que todas las personas a su cargo o de su
área evacuaron; caso contrario notifique al grupo de
rescate o bomberos.
 Colaborar de ser posible, con los cuerpos de
socorro.
 Cuando haya terminado la emergencia o simulacro y
se autorice el regreso, inspeccione su área de
responsabilidad.
 Reporte anomalías al Jefe o responsable de la
emergencia.
 Elabore un informe de actuación, considere las
lecciones aprendidas.
54

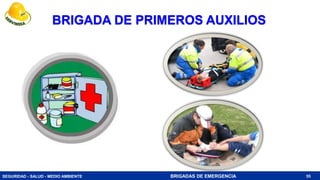

BRIGADA DE PRIMEROS AUXILIOS

• Contar con un listado de personal que presente
enfermedades crónicas, personal con
discapacidad u otros.
• Contar con un botiquín de primeros auxilios
totalmente equipado.
• Instalar el puesto de socorro necesario para
atender, a las victimas de la emergencia.
56
• Proporcionar los cuidados inmediatos y temporales a las víctimas de la
emergencia, a fin de mantenerlas con vida y evitarles un daño mayor,
mientras se recibe la ayuda médica especializada.

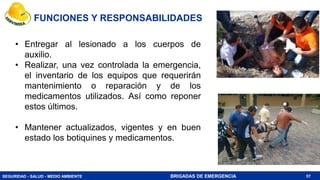

• Entregar al lesionado a los cuerpos de
auxilio.
• Realizar, una vez controlada la emergencia,
el inventario de los equipos que requerirán
mantenimiento o reparación y de los
medicamentos utilizados. Así como reponer
estos últimos.
• Mantener actualizados, vigentes y en buen
estado los botiquines y medicamentos.
57

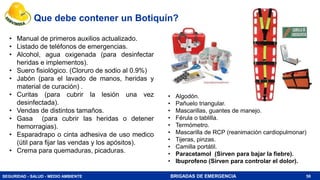

Que debe contener un Botiquín?
• Manual de primeros auxilios actualizado.
• Listado de teléfonos de emergencias.
• Alcohol, agua oxigenada (para desinfectar
heridas e implementos).
• Suero fisiológico. (Cloruro de sodio al 0.9%)
• Jabón (para el lavado de manos, heridas y
material de curación) .
• Curitas (para cubrir la lesión una vez
desinfectada).
• Vendas de distintos tamaños.
• Gasa (para cubrir las heridas o detener
hemorragias).
• Esparadrapo o cinta adhesiva de uso medico
(útil para fijar las vendas y los apósitos).
• Crema para quemaduras, picaduras.
• Algodón.
• Pañuelo triangular.
• Mascarillas, guantes de manejo.
• Férula o tablilla.
• Termómetro.
• Mascarilla de RCP (reanimación cardiopulmonar)
• Tijeras, pinzas.
• Camilla portátil.
• Paracetamol (Sirven para bajar la fiebre).
• Ibuprofeno (Sirven para controlar el dolor).

BRIGADA DE PREVENCIÓN Y
COMBATE DE INCENDIOS
NFPA 600:
https://es.slideshare.net/elep31/norma-nfpa-600?from_action=save

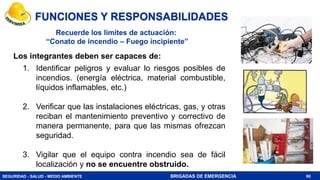

Los integrantes deben ser capaces de:
60
1. Identificar peligros y evaluar lo riesgos posibles de
incendios. (energía eléctrica, material combustible,
líquidos inflamables, etc.)
2. Verificar que las instalaciones eléctricas, gas, y otras
reciban el mantenimiento preventivo y correctivo de
manera permanente, para que las mismas ofrezcan
seguridad.
3. Vigilar que el equipo contra incendio sea de fácil
localización y no se encuentre obstruido.
Recuerde los limites de actuación:
“Conato de incendio – Fuego incipiente”

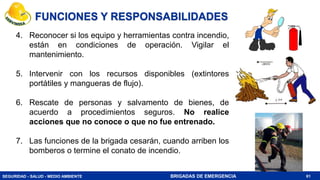

4. Reconocer si los equipo y herramientas contra incendio,
están en condiciones de operación. Vigilar el
mantenimiento.
5. Intervenir con los recursos disponibles (extintores
portátiles y mangueras de flujo).
6. Rescate de personas y salvamento de bienes, de
acuerdo a procedimientos seguros. No realice
acciones que no conoce o que no fue entrenado.
7. Las funciones de la brigada cesarán, cuando arriben los
bomberos o termine el conato de incendio.
61

TÉCNICAS DE INMOVILIZACIÓN Y TRANSPORTE DE
PACIENTES EN EMERGENCIAS
• NFPA 600
• Extintores revisar nfpa 10
62
Modelo de organización táctica

PROCESO DE EVACUACIÓN
63

CUANDO ES NECESARIO EVACUAR?
SIEMPRE QUE
EXISTAN RIESGOS
COLECTIVOS
INMINENTES
• Que amenace simultáneamente a varias personas.
• Que puedan amenazar a varias personas en forma
secuencial.
• Incendios declarados.
• Posibilidad de explosión.
• Escape de vapores tóxicos.
• Falla de estructuras.
• Sismos.
• Inundaciones.
• Amenazas colectivas.

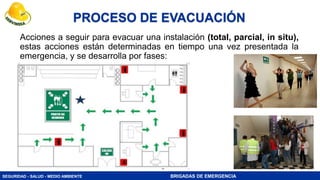

Acciones a seguir para evacuar una instalación (total, parcial, in situ),
estas acciones están determinadas en tiempo una vez presentada la
emergencia, y se desarrolla por fases:

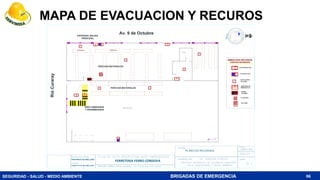

MAPA DE EVACUACION Y RECUROS
66
Rió
Curaray
AREA EMBARQUE
Y DESEMBARQUE
PERCHAS MATERIALES
PERCHAS MATERIALES
ENTRADA/ SALIDA
PRINCIPAL
DH
1
DH
8
CO2
-
10
lbs
2
3
Pulsador
1
SIMBOLOGIA RECURSOS
CONTRA INCENDIOS
EXTINTORES PQS
EXTINTOR CO2
DETECTORES
DE HUMO
LAMPARAS DE
EMERGENCIA
SIRENA
/ALARMA
PULSADOR
NO FUME
PROHIBIDO
FUMAR
29
20
2
PL ANO DE RECURSOS
FERRETERIA FERRO CORDOVA
PROVINCIA DE ORELLANA
PUERTO FCO. DE ORELLANA
Av. 9 de Octubre
MOSTRADOR MOSTRADOR
DH
8
DH
8
DH
8
DH
8
CO2 - 10 lbs
3
2

MAPA DE EVACUACION Y RECUROS
NORMAS A SEGUIR EN CASO DE EMERGENCIA
*Al escuchar la alarma debera.
- EVACUAR EL EDIFICIO: Siga las vias de escape , ellas lo conduciran a las puertas de emergencia o salidas principales.
- MANTENER LA CALMA: No grite ni salga corriendo, esto llevara a que se pueda lesionar o lesionar a otros.
- DIRIGIRSE AL PUNTO DE CONCENTRACION: Luego de evacuar el edificio ubiquese con el rsto de sus compañeros en el punto de encuentro.
PLANO DE EVACUACIÓN
FERRETERIA FERROCORDOVA
PROVINCIA DE ORELLANA
PUERTO FCO. DE ORELLANA
29
20
BOTIQUIN
SIMBOLOGIA EVACUACION
FLUJO O RUTA
DE EVACUACION
SALIDA DE EMERGENCIA
ZONA VERTICAL DE
SEGURIDAD /
ESCALERAS
PUNTO DE
ENCUENTRO
ZONA SEGURA
SE
Rió
Curaray
AREA EMBARQUE
Y DESEMBARQUE
PERCHAS MATERIALES
PERCHAS MATERIALES
ENTRADA/ SALIDA
PRINCIPAL
Av. 9 de Octubre
MOSTRADOR MOSTRADOR
PUNTO DE
ENCUENTRO
SE
SE
SE
PUNTO DE REUNION
Lugar seguro destinado
para la evacuación del
personal.
• Externas.
• Internas.
Recuerde, contar el personal y evitar
que se retiren.

FASES DE UNA EVACUACIÓN
FASE 1: Detección del peligro.
FASE 2: Activación de la alarma.
FASE 3: Preparación para salir.
FASE 4: Salida del personal.
68

FASES:
Primera fase: Detección de la Emergencia – Evento adverso.
Tiempo transcurrido desde que se origina el evento hasta que es
detectado o alguien lo reconoce.
El tiempo dependerá de:
 Tipo de peligro - riesgo.
 Medio de detección disponible. (Iónicos, temperatura, vigilancia)
 Uso y tamaño de la edificación.
 Día y hora del evento.

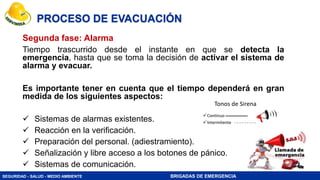

Segunda fase: Alarma
Tiempo trascurrido desde el instante en que se detecta la
emergencia, hasta que se toma la decisión de activar el sistema de
alarma y evacuar.
Es importante tener en cuenta que el tiempo dependerá en gran
medida de los siguientes aspectos:
 Sistemas de alarmas existentes.
 Reacción en la verificación.
 Preparación del personal. (adiestramiento).
 Señalización y libre acceso a los botones de pánico.
 Sistemas de comunicación.

Tercera fase: Preparación para la evacuación.
Tiempo transcurrido desde el momento en que se comunica
la decisión de evacuar (acción de la alarma) hasta que
empieza a salir la primera persona.
El tiempo de salida dependerá de:
 Capacitación del personal (principalmente).
 Responsabilidad y autoridad asignada al encargado de
decidir la evacuación.
 Remplazos en caso de ausencia.
 Información disponible sobre el evento.
 Capacidad de evaluar el problema.

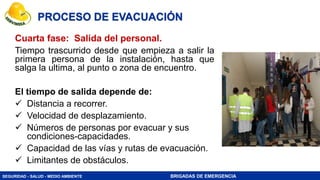

Cuarta fase: Salida del personal.
Tiempo trascurrido desde que empieza a salir la
primera persona de la instalación, hasta que
salga la ultima, al punto o zona de encuentro.
El tiempo de salida depende de:
 Distancia a recorrer.
 Velocidad de desplazamiento.
 Números de personas por evacuar y sus
condiciones-capacidades.
 Capacidad de las vías y rutas de evacuación.
 Limitantes de obstáculos.

QUE HACER EN CASO DE SISMO?
73
Que es un sismo: Liberación de energía que
genera movimientos vibratorios, rápidos y violentos
de la tierra.
ANTES:
• Identifique sitios seguros y salidas de emergencia
y realice simulacros.
• Fije a la pared espejos, cuadros, estantes u otros
objetos que puedan caer. (tanques de agua,
tableros, macetas, etc.)
• Revise periódicamente las instalaciones de
energía, gas e infraestructura en general.

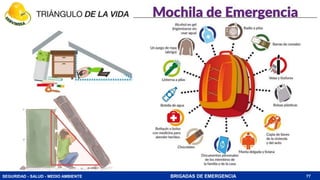

• Tenga a la mano una mochila de emergencia.

74
DURANTE
• Mantener la calma.
• Proteja su cabeza con las manos y busque objetos, muebles
de gran consistencia y forme el triangulo de la vida.
• El sónido de la alarma, en sismo, no significa evacuar.
Si puede salir al exterior, hágalo…
• Evacue protegiéndose su cabeza y en orden.(uno tras de
otro).
• No debe empujar, correr o gritar.
• Vaya al punto de encuentro o zona segura determinada.
• No utilice ascensores, use las escaleras y evacue por el
lado derecho.

75
DURANTE:
• Aléjese de ventanas u objetos que puedan caer.
• Si esta en el exterior o la calle, aléjese de
edificios, muros, postes, arboles que puedan
caer.
• Si esta en su vehículo, deténgase en un lugar
abierto y permanezca en calma, aléjese de
edificios, postes, arboles u objetos que puedan
caer. Manténgase en el interior del vehículo.

76
DESPUES:
• Verifique el estado de todo el personal, no se desplace si no es necesario.
• No ingrese a las instalaciones si no se ha revisado previamente y no presente daños
considerables.
• Revise el estado de las instalaciones de energía eléctrica, gas, agua, etc.
• Si siente olor a gas, escucha silbidos, soplidos abra puertas y ventanas y salga del
lugar. No encienda luces, velas o fósforos, podría originar un incendio.
• Si ve cables en el piso no los recoja, ni los pise, pueden estar energizados.
• Manténgase informado, por medios oficiales.
• Si se encuentra atrapado, no intente salir realizando movimientos bruscos, la estructura
puede estar a un hilo de caerse. Haga ruido, golpee la pared u objetos para que alguien lo
pueda escuchar.

QUÉ HACER EN CASO DE INCENDIO?
• Conserve la calma.
• Verificar la presencia de todo el personal de la zona.
• Ubique los extintores y trate de combatir el fuego.
• Identifique que origina el incendio (peligro). Material solido,
líquidos o gas inflamable, que puedan provocar una explosión,
etc.
• Toque una puerta antes de abrirla, si esta caliente, nunca lo abra.
• Identificar la ruta de evacuación principal y/o alterna, o establecer
una nueva ruta.
• Si esta atrapado, tape hendijas de puertas, ventanas para evitar
que el humo ingrese a la zona.

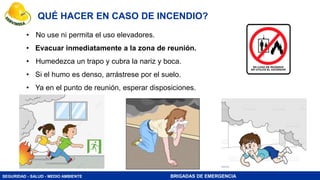

QUÉ HACER EN CASO DE INCENDIO?
• No use ni permita el uso elevadores.
• Evacuar inmediatamente a la zona de reunión.
• Humedezca un trapo y cubra la nariz y boca.
• Si el humo es denso, arrástrese por el suelo.
• Ya en el punto de reunión, esperar disposiciones.

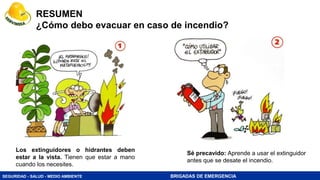

RESUMEN
¿Cómo debo evacuar en caso de incendio?
Los extinguidores o hidrantes deben
estar a la vista. Tienen que estar a mano
cuando los necesites.
Sé precavido: Aprende a usar el extinguidor
antes que se desate el incendio.

Participa del simulacro. No te escondas.
¿Qué tal si continúan la reunión más tarde?

No te compliques. Durante una evacuación quítate
los zapatos y no lleves objetos que te puedan
entorpecer la salida.
Ante una emergencia NUNCA DUDE EN
DAR EL AVISO.

La salida de emergencia tiene que estar
despejada.
¿Una llamada de urgencia? Mejor
atender la emergencia.

Durante una evacuación hay que
agacharse y gatear por debajo del humo.
Si vuelves a entrar, no sales. Nada es demasiado
importante frente a una emergencia.

¿A dónde vas? Después de una emergencia,
siempre hay que juntarse en un punto de reunión. Durante una evacuación NUNCA utilices los
ascensores.

FUEGO - INCENDIOS
86

El fuego es la tercera causa de muertes en los lugares de trabajo.
87
Cuatro de cada cinco incendios son en casas.
Los recursos del ser humano para combatir incendios
son ilimitados.

¿QUE ES EL FUEGO?
Es una reacción química exotérmica, con desprendimiento de energía
lumínica y calórica, que resulta de la combinación de materiales
combustibles con el oxigeno del aire en presencia del calor.
FUEGO
88

QUE ES UN INCENDIO?
Un incendio es el fuego en
descontrol que pone en peligro la
vida, la naturaleza, el medio
ambiente y los bienes.
89
La exposición de los seres vivos a un incendio puede
provocar daños desde leves, graves y muy graves, como
quemaduras y hasta la muerte, generalmente por
inhalación de humo, intoxicación y quemaduras.

CONATO DE INCENDIO?
Fuego en pequeñas proporciones, incipiente, descubierto y
extinguido oportunamente.
90

La proporción ideal de O2 es de
21%, pero en atmósferas por arriba
del 16% y por debajo del 26%,
puede haber riesgo de incendio.
La temperatura es la fuente de
calor que necesitamos para que
el combustible se inicie.
Existen diversos tipos de combustibles, estos pueden estar
en tres estados: Sólido, liquido y gaseoso.
EL TRIANGULO DEL FUEGO
91

ELEMENTOS DEL FUEGO
92
1. COMBUSTIBLE: Todo aquel material susceptible de arder.
Elemento de propagación del fuego.
Solidos: carbón, papel, plástico, madera, tela, algodón,
plástico, etc.
Líquidos: líquidos combustibles e inflamables (derivados
del petróleo como gasolinas, pinturas, aceites.) Otros
como alcohol, barnices, disolventes, etc.
Gases: gases inflamables como butano, gas natural,
propano, hidrogeno, GLP (butano +propano), etc.
2. COMBURENTE - OXIGENO (O2): Llamado también comburente
y esta presente en el aire (21%); el fuego requiere mínimo un de
16%. Posibilita la vida de las llamas e intensifica la combustión.

3. CALOR O FUENTE DE IGNICIÓN: Es la energía necesaria para elevar la
temperatura del combustible a un punto en donde se den suficientes
vapores para que ocurra la ignición. Fuego, electricidad, fricción, chispas,
reacción química.
Elemento que sirve para dar inicio a un incendio, mantiene incentiva la
propagación.

Incendio = Reacción en cadena:
Proceso que permite la continuidad y propagación del
incendio siempre que se mantenga el aporte de
combustible y comburente.
94
Reacción en
cadena

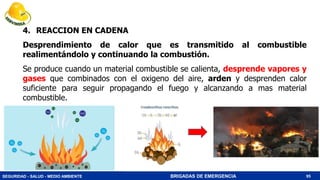

4. REACCION EN CADENA
Desprendimiento de calor que es transmitido al combustible
realimentándolo y continuando la combustión.
Se produce cuando un material combustible se calienta, desprende vapores y
gases que combinados con el oxigeno del aire, arden y desprenden calor
suficiente para seguir propagando el fuego y alcanzando a mas material
combustible.
95

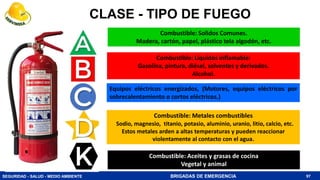

CLASE - TIPO DE FUEGO
96

Combustible: Solidos Comunes.
Madera, cartón, papel, plástico tela algodón, etc.
Combustible: Líquidos inflamable:
Gasolina, pintura, diésel, solventes y derivados.
Alcohol.
Equipos eléctricos energizados, (Motores, equipos eléctricos por
sobrecalentamiento o cortos eléctricos.)
Combustible: Metales combustibles
Sodio, magnesio, titanio, potasio, aluminio, uranio, litio, calcio, etc.
Estos metales arden a altas temperaturas y pueden reaccionar
violentamente al contacto con el agua.
Combustible: Aceites y grasas de cocina
Vegetal y animal
CLASE - TIPO DE FUEGO

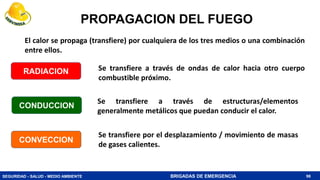

PROPAGACION DEL FUEGO
98
RADIACION
CONDUCCION
CONVECCION
Se transfiere a través de ondas de calor hacia otro cuerpo
combustible próximo.
Se transfiere a través de estructuras/elementos
generalmente metálicos que puedan conducir el calor.
Se transfiere por el desplazamiento / movimiento de masas
de gases calientes.
El calor se propaga (transfiere) por cualquiera de los tres medios o una combinación
entre ellos.

PROPAGACION DEL FUEGO
99

PRINCIPALES CAUSAS DE
LOS INCENDIOS
100

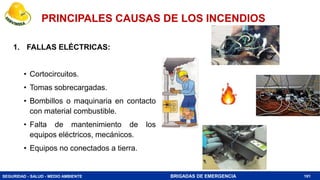

PRINCIPALES CAUSAS DE LOS INCENDIOS
101
1. FALLAS ELÉCTRICAS:
• Cortocircuitos.
• Tomas sobrecargadas.
• Bombillos o maquinaria en contacto
con material combustible.
• Falta de mantenimiento de los
equipos eléctricos, mecánicos.
• Equipos no conectados a tierra.

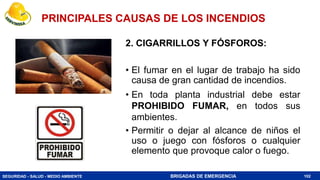

2. CIGARRILLOS Y FÓSFOROS:
• El fumar en el lugar de trabajo ha sido
causa de gran cantidad de incendios.
• En toda planta industrial debe estar
PROHIBIDO FUMAR, en todos sus
ambientes.
• Permitir o dejar al alcance de niños el
uso o juego con fósforos o cualquier
elemento que provoque calor o fuego.
102

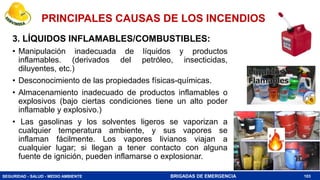

3. LÍQUIDOS INFLAMABLES/COMBUSTIBLES:
• Manipulación inadecuada de líquidos y productos
inflamables. (derivados del petróleo, insecticidas,
diluyentes, etc.)
• Desconocimiento de las propiedades físicas-químicas.
• Almacenamiento inadecuado de productos inflamables o
explosivos (bajo ciertas condiciones tiene un alto poder
inflamable y explosivo.)
• Las gasolinas y los solventes ligeros se vaporizan a
cualquier temperatura ambiente, y sus vapores se
inflaman fácilmente. Los vapores livianos viajan a
cualquier lugar; si llegan a tener contacto con alguna
fuente de ignición, pueden inflamarse o explosionar.
103

4. FALTA DE ORDEN Y ASEO:
Acumulación de desperdicios industriales, trapos o
elementos con grasa, aceite etc.:
• Trapos con aceites, hidrocarburos, o grasas en
cualquier lugar. Colocar en un recipiente metálico
cerrado y con tapa.
• No dejar que se acumule los desperdicios
industriales, residuos, malezas, etc.
104

FALTA DE ORDEN Y ASEO…
105

5. FRICCIÓN.
Las partes móviles de las maquinas,
producen calor por fricción (roce). Cuando
no se controla la lubricación, el calor
generado llega a producir incendios.
6. CHISPAS MECÁNICAS.
Las chispas que se producen al pulir,
esmerilar, soldar, golpear, etc.
7. SUPERFICIES CALIENTES:
Tubos de vapor, humo, superficies de hornos,
calderas, planchas, etc.
106

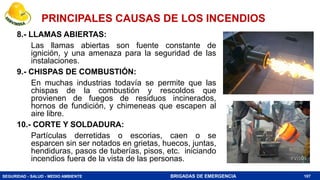

8.- LLAMAS ABIERTAS:
Las llamas abiertas son fuente constante de
ignición, y una amenaza para la seguridad de las
instalaciones.
9.- CHISPAS DE COMBUSTIÓN:
En muchas industrias todavía se permite que las
chispas de la combustión y rescoldos que
provienen de fuegos de residuos incinerados,
hornos de fundición, y chimeneas que escapen al
aire libre.
10.- CORTE Y SOLDADURA:
Partículas derretidas o escorias, caen o se
esparcen sin ser notados en grietas, huecos, juntas,
hendiduras, pasos de tuberías, pisos, etc. iniciando
incendios fuera de la vista de las personas.
107

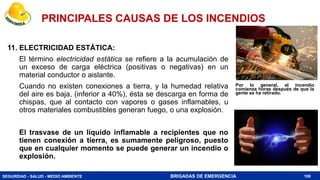

11. ELECTRICIDAD ESTÁTICA:
El término electricidad estática se refiere a la acumulación de
un exceso de carga eléctrica (positivas o negativas) en un
material conductor o aislante.
Cuando no existen conexiones a tierra, y la humedad relativa
del aire es baja, (inferior a 40%), ésta se descarga en forma de
chispas, que al contacto con vapores o gases inflamables, u
otros materiales combustibles generan fuego, o una explosión.
El trasvase de un líquido inflamable a recipientes que no
tienen conexión a tierra, es sumamente peligroso, puesto
que en cualquier momento se puede generar un incendio o
explosión.
108
Por lo general, el incendio
comienza horas después de que la
gente se ha retirado.

PREVENCION DE INCENDIOS
109
PARA PREVENIR INCENDIOS, MANTENGA SEPARADO
EL COMBUSTIBLE,
EL OXIGENO
Y EL CALOR O FUENTE DE IGNICION

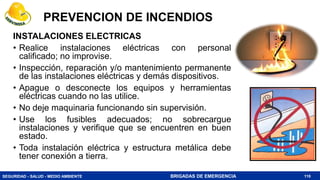

INSTALACIONES ELECTRICAS
• Realice instalaciones eléctricas con personal
calificado; no improvise.
• Inspección, reparación y/o mantenimiento permanente
de las instalaciones eléctricas y demás dispositivos.
• Apague o desconecte los equipos y herramientas
eléctricas cuando no las utilice.
• No deje maquinaria funcionando sin supervisión.
• Use los fusibles adecuados; no sobrecargue
instalaciones y verifique que se encuentren en buen
estado.
• Toda instalación eléctrica y estructura metálica debe
tener conexión a tierra.
110

INSTALACIONES ELECTRICAS:
• No sobrecargue tomacorrientes, podría recalentar los
cables y provocar un cortocircuito.
• Nunca tope o trate de ayudar a una persona que
esta recibiendo una descarga eléctrica de manera
directa, utilice accesorios o dispositivos aislantes para
desconectar del circuito a la victima.
• Si observa un conato de incendio por causas
eléctricas, nunca utilice agua para apagar, el agua
es conductor de la electricidad y puede recibir una
descarga eléctrica.
• Disponga de un extintor cerca de su área de trabajo.
111

• Determine un sitio o área para fumadores.
• Coloque señalización y respete las áreas restringidas.
112

PREVENCIÓN DE INCENDIOS
ORDEN Y LIMPIEZA EN LOS SITIOS DE TRABAJO:
• Remueva la basura, polvo, materia prima y desechos
del sitio de trabajo todos los días.
• Coloque tapas a los contenedores de desechos.
• Mantenga los materiales combustibles lejos de las luces
y maquinaria.
• Mantenga los motores y equipos libres de polvo y
lubricante.
• Use limpiadores no inflamables.
• Mantenga entradas y pasillos libres.
113

MANTENIMIENTO PREVENTIVO DE EQUIPOS Y MAQUINARIA.
• Mantenimiento preventivo de equipos, ductos de ventilación,
extracción, maquinarias y procesos calientes, con personal
calificado.
• Lubrique rodamientos de los equipos y todo dispositivo que este
en movimiento y pueda generar calor.
• Limpieza permanente de filtros y/o ductos de ventilación y
extracción de gases, olores, vapores.
• Limpieza de polvos combustibles en silos, bodegas, residuos de
pintura en proceso de pintura por pistola, por rociado.
114

MANEJO Y MANIPULACIÓN DE PRODUCTOS QUÍMICOS:
La Norma NFPA 704 establece un sistema de identificación de
riesgos para que en un eventual incendio o emergencia, las
personas afectadas puedan reconocer los riesgos de los
materiales y su nivel de peligrosidad respecto del fuego y
diferentes factores.
La NFPA (National Fire Protection Association) es una entidad
internacional voluntaria creada para promover la protección y
prevención contra el fuego.
El sistema consiste en asignar colores y números, y dar una
“clasificación” a un producto, manejando una escala del 0 al
4, dependiendo del grado de su peligrosidad. Cada uno de
estos peligros está asociado a un color específico.
115

MANEJO Y MANIPULACIÓN DE PRODUCTOS QUÍMICOS:
116
Rombo NFPA 704:

Etiqueta HMIS:
117

Manejo y manipulación de Productos Químicos:
• Hojas MSDS: (Hoja de datos de seguridad de
materiales), que describe los peligros de una sustancia o
producto químico y suministra información sobre su
identificación, uso, manipulación, transporte,
almacenamiento, disposición final, protección personal y
manejo de emergencias por derrames, explosión e
incendios.
Debe complementarse con manuales técnicos, rotulación,
tarjetas de emergencias, entrenamiento y otras medidas
de prevención.
El fabricante del material, en algunos caso el
distribuidor, es el responsable de preparar y redactar
las MSDS.
118

119
Medidas de Precaución con Substancias Inflamables:
• Lea las etiquetas HMIS y las hojas de material de seguridad, MSDS para identificar
las substancias inflamables.
• No manipule el producto sin antes haber leído y comprendido las instrucciones de
seguridad.
• Siga las precauciones recomendadas de manejo y almacenamiento, a fin de evitar
derrames y emisión de vapores.
• Mantenga fuera del alcance de niños y mascotas.
• Evite contacto con ojos, piel y ropa.
• Conserve siempre en su envase original.
• Guarde bajo llave.

• Mantenga las tapas de seguridad originales, estos deben permanecer bien cerrados,
hay que evitar en todo momento que los productos puedan derramarse.
• Almacene separados de otros productos químicos peligrosos con los que puede
reaccionar.
• Limpiar inmediatamente los derrames y escapes de combustible.
• Almacene en depósitos metálicos aprobados.
• Mantenga alejados de fuentes de ignición, como: cigarrillos o superficies caliente de
equipos. Proteger de la luz del sol.
• Usar líquidos inflamable únicamente en zonas bien ventiladas, lejos del calor ,
fuego, etc.
• No colocar cerca del calor, no corte o suelde un contenedor que ha contenido
previamente un liquido inflamable.
120

• Utilice la indumentaria adecuada durante el uso de cada producto. (Guantes, gafas
protectoras, mascarilla…)
• No coma, beba ni fume durante su manipulación y aplicación.
• Revise y respete la fecha de caducidad.
• Elimine correctamente el envase y los restos de producto contaminado o caducado.
Evitar su liberación al medio ambiente.
• Si se siente mal durante el uso o nota algún tipo de reacción desagradable detenga
la manipulación y/o aplicación.
• Tenga en cuenta los primeros auxilios.
• Si necesita asistencia médica, tenga a mano el envase o la etiqueta original del
producto.
• No use agua para apagar un incendio donde el combustible sean productos
químicos.
121

EXTINCION DEL FUEGO
122

EXTINCION DEL FUEGO
 Recuerde el "Triángulo del Fuego". La
prevención de incendios se basa en evitar
que se unan los tres elementos que lo
constituyen: el combustible, el calor y el
oxígeno.
 En todas partes hay materiales combustible y
oxígeno; hay que evitar que se junten con el
calor. Por ello, la principal medida de
PREVENCIÓN consiste en controlar, de
manera adecuada, LAS FUENTES DE CALOR.
123
Los incendios y sus daños fatales se pueden y deben evitarse mediante la
prevención. Como?

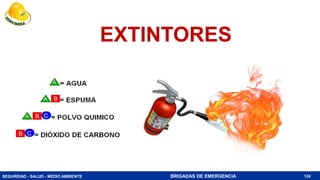

EXTINTORES
124

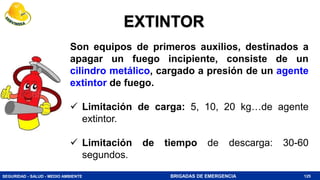

Son equipos de primeros auxilios, destinados a
apagar un fuego incipiente, consiste de un
cilindro metálico, cargado a presión de un agente
extintor de fuego.
 Limitación de carga: 5, 10, 20 kg…de agente
extintor.
 Limitación de tiempo de descarga: 30-60
segundos.
125
EXTINTOR

AGENTE EXTINTOR
Sustancia o mezcla que apaga un
fuego, al contacto con un material
en combustión en la cantidad
adecuada.
126
Polvo
Químico Seco
(PQS)

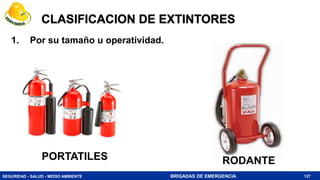

PORTATILES RODANTE
CLASIFICACION DE EXTINTORES
1. Por su tamaño u operatividad.
127

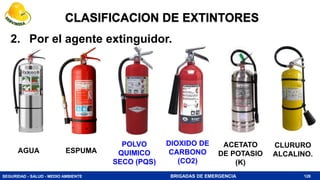

POLVO
QUIMICO
SECO (PQS)
DIOXIDO DE
CARBONO
(CO2)
AGUA
128
2. Por el agente extinguidor.
ACETATO
DE POTASIO
(K)
CLURURO
ALCALINO.
ESPUMA

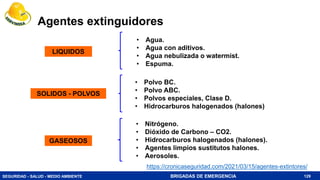

Agentes extinguidores
LIQUIDOS
SOLIDOS - POLVOS
GASEOSOS
• Agua.
• Agua con aditivos.
• Agua nebulizada o watermist.
• Espuma.
• Polvo BC.
• Polvo ABC.
• Polvos especiales, Clase D.
• Hidrocarburos halogenados (halones)
• Nitrógeno.
• Dióxido de Carbono – CO2.
• Hidrocarburos halogenados (halones).
• Agentes limpios sustitutos halones.
• Aerosoles.
https://cronicaseguridad.com/2021/03/15/agentes-extintores/

AGENTES EXTINGUIDORES
POLVO QUIMICOS SECOS:
El término “PQS” significa “polvo químico seco”, que es el agente extintor
utilizado para aislar químicamente la fuente de fuego y evitar la propagación del
mismo.
Existen dos clases de extintores PQS: los estándares (o también llamados
“ABC”) y los especializados (exclusivamente para metales). En ambos casos, los
polvos químicos utilizados no son tóxicos. Sin embargo, no se recomienda
aplicarlos directamente sobre las personas dado que podría traer algunas
dificultades visuales y respiratorias temporales, así como quemaduras químicas
en una piel afectada por el fuego.
130

AGENTES EXTINGUIDORES
TIPOS DE POLVOS QUIMICOS.
• Polvos Multi-Propósitos-PQS.
CLASE: A.B.C.
Compuesto: Fosfato Monoamónio / Sulfato Monoamónio.
• Polvos Convencionales
CLASE: B.C.
Compuesto: Bicarbonato de Sodio / Bícarbonato de Potasio.
• Polvos Especial
CLASE : D.
Compuesto: Cloruro de Sodio, Carbonato de Sodio.
Compuestos de Grafito.
131

PARTES PRINCIPALES DE UN EXTINTOR
132
PQS CO2
Palanca de disparo
Anillo de seguridad
213 psi 896 psi

MANOMETRO - EXTINTOR DE PQS:
EXTINTOR
OPERATIVO
EXTINTOR DESCARGADO
NO PUEDE SER UTILIZADO
133
EXTINTOR SOBRECARGADO
NO PUEDE SER UTILIZADO
Presión = 15 kg/cm2 / (213 psi) Presión < (15 kg/cm2) / (213 psi) Presión > (15 kg/cm2) / (213 psi)

EXTINTOR DE CO2:
VALVULA SOPORTA DE
183,5 A 214,1 kg/cm2
134
PRUEBA HIDROESTATICA
SUPERA LOS 254,9 kg/cm2
Presión = 63 - 100 kg/cm2
(896 - 1422 psi)
Se verifica si esta cargado, únicamente por el peso. Un extintor de
10 lbs, pesará con el contenido aproximadamente 40 lbs. (18Kg).
T= -76°C

METODOS DE EXTINCIÓN DE INCEDIOS
135
ENFRIAMIENTO
SOFOCACION
INHIBICION
DISPERSION /
SEPARACION
Bajar la temperatura del combustible, para romper el
equilibrio térmico y así disminuir el calor y por consiguiente
permitir la extinción del fuego.
Consiste en desplazar el oxigeno de la combustión,
evitando su contacto con el fuego. Los fuegos de clase B
normalmente se controlan con este método.
Consiste en eliminar o aislar el material combustible,
usando dispositivos o métodos de corte de flujo o barrera
de aislamiento, de esta manera el fuego no encontrara
material combustible para mantenerse.
Consiste en interferir en la reacción química (en cadena) de
los radicales libres neutralizados.

METODOS DE EXTINCIÓN DE INCEDIOS
136
ENFRIAMIENTO SOFOCACION
INHIBICION
DISPERSION /
SEPARACION

MANEJO DE EXTINTORES

TIPOS DE EXTINTORES
• AGUA:
Actúa principalmente por enfriamiento, por el gran poder de
absorción de calor que posee, y secundariamente actúa por
sofocación, pues el agua se evapora a las elevadas
temperaturas de la combustión.
• ESPUMA TIPO AFFF:
Actúan por enfriamiento y por sofocación, la espuma genera una
capa continua de material acuoso que desplaza el aire, enfría e
impide el escape de vapor con la finalidad de detener o prevenir
la combustión. Desventaja es que son costosos.
139
Por el agente extintor:

TIPOS DE EXTINTORES
• DIOXIDO DE CARBONO (CO2):
Gas almacenado a presión (criogénico) que cuando es descargado se
expande abruptamente y su temperatura puede llegar alrededor de -76°C.
Recomendado para oficinas y áreas cerradas, no deja residuo. El CO2
(gas) al entrar en contacto con el combustible lo enfría - congela y
también como efecto secundario de sofocación por desplazamiento de
oxigeno. Se almacena a presiones de 896 - 1422 psi.
• POLVO QUIMICO SECO (PQS):
Actúa principalmente interrumpiendo la reacción en cadena. También
actúa por sofocación, pues el fosfato monoamónico del que esta
compuesto, se funde a las temperaturas de combustión, originando una
sustancia pegajosa que se adhiere a la superficie de los solidos
(inhibición), creando una barrera entre estos y el oxigeno.
140

TIPOS DE EXTINTORES
• HALLON:
Actúan al igual que el polvo químico, interrumpiendo la
reacción en cadena. Considerados agentes limpios ya que no
dejan residuos y no conducen la electricidad.
• POLVOS ESPECIALES CLASE D:
Existe una gran variedad de formulaciones para combatir este
tipo de incendios de metales combustibles, No hay un extintor
universal, cada compuesto de polvo seco es efectivo sobre
ciertos metales y aleaciones especificas. Actúan en general
por sofocación, generando una capa-barrera entre el metal y
el aire, algunos también absorben el calor actuando por
enfriamiento.
141

TIPOS DE EXTINTORES
• ACETATO DE POTASIO:
Se descarga en forma de niebla, que al entrar en contacto
con la grasa o aceite reacciona con este produciéndose un
efecto de hidrolisis (saponificación), que no es mas que la
formación de una espuma jabonosa que sella la superficie
separándola del aire y también generando un efecto de
refrigeración o enfriamiento del aceite o la grasa.
142

Según su agente extintor
143
TIPO DEFUEGO COMBUSTIBLE AGUA
ESPUMA
AFFF
PQS CO2
CLORURO
ALCALINO
ACETATO DE
POTASIO (K)
Papel, carton,
madera, basura. SI SI SI NO NO NO
Gasolinas,
solventes, alcohol,
etc. NO SI SI SI NO NO
Equipos
energizados. NO NO SI SI NO NO
Magnesio, sodio,
titanio, etc. NO NO NO NO SI NO
Grasas y aceites de
tipo vegetal y
animal. NO NO NO NO NO SI
AGENTE EXTINTOR

Ventajas y desventajas
• De Agua: apropiados para fuegos de tipo A, siempre en lugares donde no
hay electricidad. El agua no sirve para fuegos de combustibles líquidos como
la gasolina o el aceite ya que al ser más densa que estos líquidos el
combustible se situaría encima del agua y no extinguiríamos el incendio.
• De Agua Pulverizada: son ideales para apagar fuegos de tipo A y
apropiados para fuegos de tipo B. No deben usarse nunca en presencia de
corriente eléctrica pues el agua podría provocar una electrocución.
• De Espuma: Ideales para fuegos de tipo A y B. Al igual que el anterior es
peligroso en presencia de electricidad.
• De Polvo: es el tipo más común y usado en cualquier edificio. Es indicado
para fuegos de tipo A, B y C y al ser de polvo evita el riesgo eléctrico. Es el
más recomendable para casas, oficinas o cualquier edificio.
144

Ventajas y desventajas
• De CO2: El CO2 es un gas y por tanto no conduce la electricidad. Apto para
fuegos de tipo A, B y C.
Suelen ser usados donde existen elementos donde el extintor puede causar más
daño que el fuego. Por ejemplo si usamos un extintor de polvo en un lugar donde
el valor de los materiales es muy alto (un laboratorio por ejemplo con máquinas
muy caras) podríamos estropear con agua, espuma o el polvo.
• Sustitutos de halones: actúan en la extinción de fuegos como paralizadores de
la reacción en cadena. Tales compuestos resultan muy eficaces contra fuegos
eléctricos y son aceptables para fuegos de clase "A" y "B".
Sustituyen a los denominados halones, ya que éstos, como CFC,s
(clorofluorocarbonados) que son, perjudican la capa de ozono y además contienen
bromo que, según se ha demostrado, también contribuye a la reducción del ozono
en la atmósfera.
145

CONSIDERACIONES GENERALES
1. Extintor, como normativa debe estar rotulado y
legible su etiqueta.
2. Debe estar colocado a una altura de 1.10 – 1.30
metros del nivel del piso y con su respectiva
señalización.
3. El mantenimiento se lo debe realizar por lo menos
una vez por año.
4. Inspección general, una vez al mes.
5. Nunca coloque candados, cadenas, etc.
6. Mantenga siempre la zona libre de obstáculos.
7. El extintor de agua, espuma, nunca debe
utilizarse para fuegos de clase C, el agua
conduce la electricidad.
146

RECUERDE…QUE NO SE DEBE HACER!
147

USO Y MANEJO DE
EXTINTORES
148

USO Y MANEJO DE EXTINTORES
Asegure la escena.
Identifique el tipo de fuego y haga uso
del extintor adecuado.
Tome el extintor y observe el
manómetro (PQS) para comprobar que
este cargado; en caso de un extintor de
CO2, verifique su peso.

USO Y MANEJO DE EXTINTORES
150
Saque el pasador y haga una prueba de descarga, presionando
la manija o palanca. Si no hay descarga coloque el extintor
acostado en el piso y busque otro inmediatamente.
Ubíquese a favor del viento, para que este aleje el humo y
aumente el alcance de extinción de 2 a 3 metros.
VIENTO

Apunte la boquilla a la base del fuego y
descargue, haciendo movimientos tipo
abanico.
Apagado el fuego coloque el extintor
acostado en el piso; esto significa que
el extintor ya fue utilizado.

VIENTO

SEÑALES DE SEGURIDAD
153

DEFINICION:
Señal que transmite un mensaje de seguridad general,
obtenida mediante la combinación de un color y una
forma geométrica y que por la adición de un símbolo
gráfico, transmite un mensaje de seguridad particular.
154
INEN ISO 3864-1:2013

PROPOSITO
El propósito es informar, alertar a
la persona, a fin de prevenir y
reducir accidentes, afectación a la
salud y facilitar el control de las
emergencias a través de colores,
formas, símbolos y dimensiones.
155

SEÑALES DE PROHIBICIÓN
Señal de seguridad que prohíbe un comportamiento que puede
provocar una situación de peligro.
156
FORMA DESCRIPCIÓN
• Fondo blanco.
• Circulo rojo y barra
inclinada a 45° de
izquierda a derecha.
• Símbolo color negro.

SEÑALES DE OBLIGACIÓN
Es una señal de seguridad que obliga a un comportamiento
determinado.
157
FORMA DESCRIPCIÓN
• Fondo Azul.
• Símbolo color
blanco y en el
centro de la
señal.
PROTECCION
OBLIGATORIA
CONTRA CAIDAS

SEÑALES DE ADVERTENCIA:
Señal de seguridad que advierte un peligro. Delimitación de áreas.
158
FORMA DESCRIPCIÓN
RIESGO DE
CAÍDA AL
MISMO NIVEL
• Fondo amarillo.
• Franja triangular negra.
• Símbolo color negro.

SEÑALES DE INFORMACIÓN - CONDICION SEGURA:
Señal que proporciona información para facilitar el salvamento o garantizar la
seguridad de las personas. Salida de emergencia, escaleras, etc.
159
FORMA DESCRIPCIÓN
PUNTO DE
REUNIÓN
• Fondo Verde.
• Forma cuadrada.
• Símbolo color
blanco.

SEÑALES DE EQUIPOS CONTRA INCENDIOS
Señal que proporciona información para facilitar el salvamento
o garantizar la seguridad de las personas.
160
FORMA DESCRIPCIÓN
EQUIPO
CONTRA
INCENDIO
• Fondo Rojo.
• Forma cuadrada
• Símbolo color
blanco.

SEÑALES COMPLEMENTARIAS
Señal que proporciona información para casos
de salvamento, servicios, etc.
161
FORMA DESCRIPCIÓN
• Fondo Blanco.
• Forma cuadrada o
rectangular
• Símbolo color
negro.

162
PREVENCION,
ADVERTENCIA
OBLIGACION
PROHIBICION
EVACUACION,
SALVAMENTO

COLORES DE TUBERÍA?
163
Normativa: NTE INEN 440
FLUIDO CATEGORIA COLOR
Agua 1 VERDE
Vapor de agua 2 GRIS PLATA
Aire y oxigeno 3 AZUL
Gases combustibles 4 AMARILLO
Gases no combustibles 5 AMARILLO
Acidos 6 ANARANJADO
Alcalis 7 VIOLETA
Liquidos combustibles 8 CAFÉ
Liquidos no combustibles 9 NEGRO
Vacio 0 GRIS
Agua o vapor contra incendios ROJO SEGURIDAD
GLP (gas licuado de petroleo) BLANCO

PRIMEROS AUXILIOS
BASICOS

CONTENIDO
• Heridas.
• Hemorragias.
• Quemaduras.
• Fracturas, esguinces, luxaciones.
• TEC.
• Lipotimias.
• Convulsiones.
• Mordeduras y picaduras.
165

DEFINICIÓN DE LOS PRIMEROS AUXILIOS
Importancia de los primeros auxilios:
• Salvarle la vida a una persona.
• Evitar que se agraven sus lesiones.
• Favorecer su recuperación.
166
Es la ayuda inmediata que damos a una o varias personas que
han sido víctimas de un accidente o situaciones de emergencia, en
el lugar del accidente, mientras obtienen ayuda medica calificada.

Exploración de la victima
Que se tiene que explorar?
• CABEZA
• CUELLO
• TORAX Y ABDOMEN
• EXTREMIDADES
Que se tiene que buscar?
• PUNTOS DOLOROSOS.
• HERIDAS Y CONTUSIONES
• DEFOMACIONES
• SENSIBILIDAD / MOVILIDAD.
167

PRINCIPIO BASICO DE PRIMEROS AUXILIOS
168
911

SIGNOS VITALES

SIGNOS VITALES
Son manifestaciones de vida que podemos ver, oír, sentir y
cuantificar en una persona.
Los signos vitales son:
• Temperatura.
• Respiración.
• Pulso.
• Tensión arterial.
170

SIGNOS VITALES
LA TEMPERATURA
Es el grado de calor que produce el cuerpo humano.
• El cuerpo humano mantiene su temperatura normal entre 36.5
y 37.5 grados centígrados (°C).
171

RESPIRACIÓN
La frecuencia respiratoria representa el numero de
respiraciones (ciclo de inhalación y exhalación)
durante un periodo de tiempo. (1 minuto).
Adultos: 12 a 20 respiraciones por minuto.
Niños: 20 a 30 respiraciones por minuto.
Lactantes: 30 a 50 respiraciones por minuto.
VALORES NORMALES
SIGNOS VITALES

VALORES NORMALES DEL PULSO
173
Adultos: 60 a 100 pulsaciones x min.
Niños: 70 a 110 pulsaciones x min.
Lactantes: 120 a 160 pulsaciones x min.
PULSO
Representa la expansión y contracción alternada de la arteria que
resulta de la propulsión sanguínea rítmica con cada latido del corazón.
SIGNOS VITALES

Adultos Sistólica 90 a 120 mm Hg
Diastólica 60 a 90 mm Hg
174
VALORES NORMALES
TENSIÓN ARTERIAL
Fuerza que ejerce la sangre contra las paredes arteriales. Es la fuerza
motriz que mueve la sangre a través del sistema circulatorio.
SIGNOS VITALES

LUGARES DEL CUERPO EN LOS CUALES SE
TOMA EL PULSO
• Pulso Radial.- se lo toma en la mano.
• Pulso Carotideo.- se lo toma en el cuello a la altura de la
yugular en la arteria Carótida.
• Pulso Femoral o Inguinal.- se lo toma en la ingle, en la
unión de la cadera con la pierna.
• Pulso Humeral.- se lo toma en el brazo a la altura del codo.
• Pulso Pedial.- se lo toma ala altura de los tobillos.
• Pulso Poplíteo.- se lo toma tras las rodillas.
175

PULSO RADIAL
176
Es el pulso de mejor y
fácil acceso, pero a veces
en caso de accidente se
hace imperceptible.
Palpar la arteria radial,
que atraviesa la muñeca;
colocar los dedos índice y
medio haciendo ligera
presión y contar el pulso
en un minuto.

PULSO CAROTIDIO
177
Se toma este pulso porque es el de mas fácil localización y el que pulsa con
mas intensidad.
La arteria carótida se encuentra en el cuello a lado de la tráquea, para
localizarlo, con sus dedos medio e índice deslice por sobre la traque y
presiones ligeramente hasta sentir el pulso, cuente.

Recomendaciones para tomar el pulso:
• Palpar la arteria con los dedos índice y medio.
• Jamás palpar con el dedo pulgar, porque el pulso de este
dedo es mas perceptible y puede confundir con su propio
pulso.
• No ejercer presión excesiva, porque no se percibe
adecuadamente.
• Controlar el pulso en un periodo de un minuto.
• Registrar cifras para verificar y monitorear cambios.
178

LESIONES TRAUMÁTICAS
HERIDAS-FRACTURAS -
QUEMADURAS

TRAUMATISMO
Un traumatismo es una situación con daño físico al cuerpo.
En medicina, sin embargo, se identifica por lo general como paciente
traumatizado a alguien que ha sufrido heridas serias que ponen en
riesgo su vida y que pueden resultar en complicaciones secundarias
tales como shock, paro respiratorio y muerte.
Propias de tejidos blandos:
• Contusiones - Heridas – Quemaduras.
Propias de tejidos duros:
• Fracturas - Luxaciones – Esguinces.
180

HERIDAS
Perdida de continuidad de la piel, que puede afectar la
epidermis, dermis, ligamentos, músculos u otras partes blandas,
incluso a huesos.
• Erosivas o abrasivas.
• Cortantes.
• Contusas.
• Punzantes.
181

TIPOS DE HERIDAS
182

Primeros auxilios:
• Lavado de manos. (min 20 segundos).
• Lavar la herida con agua y jabón o suero fisiológico.
• Eliminar cuerpos extraños, que no estén
incrustados.
• SI hay incrustación de objetos, no los retire y
busque ayuda medica.
• Aplicar antiséptico para evitar infecciones. (alcohol,
agua oxigenada, etc.)
• Cubrir con gasa o apósito.
• Llevar al medico, de ser necesario.
183

CONTUSIONES:
Una contusión es un tipo de lesión física
no penetrante sobre un cuerpo causada por
la acción de objetos duros, de superficie
obtusa o roma, que actúan sobre el
organismo por intermedio de una fuerza
más o menos considerable.
184
HEMATOMA (chichón)
EQUIMOSIS DE LA ZONA (Moretón)

Primeros auxilios:
• Antes de las primeras 24 horas,
aplicar compresas frías o hielo.
• Después de las 24 horas, aplicar
calor local, compresas calientes
185

SHOCK O CHOQUE

SHOCK O CHOQUE
Estado de shock o colapso, es un
estado depresivo del organismo que
afecta el funcionamiento normal de
los sistemas circulatorio y
respiratorio, provocando un brusco
descenso de la presión arterial y
otras complicaciones que pueden
incluso comprometer la vida del
afectado.

CAUSAS DEL SHOCK
• Lesiones de la médula espinal.
• Shock eléctrico.
• Trastornos respiratorios.
• Trastornos del aparato circulatorio:
 Asfixia
 Heridas del tórax
 Falla cardiaca
 Hemorragia
 Quemaduras
188

Causas del shock
• Lesiones graves.
• Dolor agudo.
• Estado post-operatorio.
• Asfixia por gas.
• Algunas enfermedades.
• Ver las heridas propias o de otra persona.
• Exposición a temperaturas extremas.
• Emociones intensas.
189

Signos y Síntomas
• Piel sudorosa y fría.
• Pupilas dilatadas.
• Color de la piel pálida.
• Pulso débil y acelerado.
• Estado de conciencia confusa.
• Sed.
• Vomito- nauseas.
• Debilidad
190

Tratamiento:
• A. B. C. (Abrir vías aéreas, Buscar
respiración, Controlar circulación).
• Tratar de eliminar la causa.
• Mantener el calor corporal.
• Realizar el Tren de LEMBURG (elevar los
miembros inferiores aproximadamente 30 cm.)
• Transportar a la víctima a un lugar de
asistencia medica.
• No dar de beber ningún líquido a la víctima.
191

HEMORRAGIAS

Hemorragia:
Una hemorragia es la salida de sangre
desde el aparato circulatorio, provocada por
la ruptura de tejidos, vasos sanguíneos
como venas, arterias o capilares.
Puede consistir en un simple sangrado de
poca cantidad como el caso de una
pequeña herida en la piel o de una gran
pérdida de sangre que amenace la vida.
La hemorragia puede ser:
• Interna
• Externa
193

Tipos de hemorragias:
194

Hemorragia Externa
Es aquella en que la sangre se vacía al exterior del cuerpo.
Puede generarse por heridas abiertas o por orificios naturales del
cuerpo como la nariz, boca, oídos, ano y meato urinario.
• Puede ser capilar, arterial o venosa.
195
Los síntomas son:
• Palidez, piel fría y húmeda.
• Desasosiego y sed.
• Pulso débil y rápido.
• Respiración lenta y profunda, a veces ruidosa.
• Obnubilación.
• De persistir, desencadena en coma.

Primeros Auxilios:
• Compresión directa con las manos, sobre la
herida siempre protegiéndose.
• Compresión con apósito o compresas.
(apósito, sobre apósito).
• Cubrir con vendajes compresivo.
• Elevar las extremidades en caso de que la
hemorragia sea en ellas y no haya fracturas.
• Presión directa en los puntos de irrigación.
• Aplicar un torniquete (en casos extremos).
• Evaluar traslado a un servicio medico.
196

Hemorragias de riesgo vital:
• Sangrado en extremidades y este no
se pueda detener.
• Sangrado abundante de una herida.
• Ropa empapada en sangre donde se
visualiza abundante perdida de
sangre.
• Victima confusa o inconsciente.
197

Hemorragia Interna
Son aquellas que se producen en el interior del organismo, sin salir
al exterior, por lo tanto la sangre no se ve, pero sí que se puede
detectar porque el paciente presenta signos y síntomas de shock.
Síntomas:
• Hinchazón y dolor abdominal.
• Palidez.
• Sudoración.
• Pulso débil y rápido.
• Sensación de ansiedad.
• Sed.

Hemorragia Capilar
Se reconoce por salida de sangre en pequeñas gotas.
199
Primeros Auxilios:
• Limpiar y desinfectar la zona.
• Colocar apósito.
• Efectuar vendaje compresivo

Hemorragia Nasal (Epistaxis)
200
Signos y Síntomas:
• Debilidad.
• Nauseas.
• Mareos.
• Dolor.
• Perdida de la consciencia.
• Palidez.
• Pupilas dilatadas.

Hemorragia Arterial
• La sangre sale a borbotones (pulsátil) y es de color rojo vivo.
202

Hemorragia Venosa
Salida de sangre, color rojo oscuro en forma
continua.
Primeros Auxilios:
• Poner al paciente en posición horizontal, elevar la parte
afectada.
• Soltar la ropa, si fuera posible.
• No mover el coágulo.
• Colocar apósito sobre la parte sangrante.
• Hacer presión con los dedos sobre el apósito a lo menos
cinco minutos.
203

TRATAMIENTO GENERAL
204
• Presión directa en la herida.
• Apósito sobre apósito y no retirar el primero.
• Vendaje con presión.
• Elevación de los miembros si no tiene
fractura.
• Presión directa en los puntos de irrigación.
• Aplicar un torniquete (en casos extremos).
• Trasladar de inmediato a un centro medico.

Lugares en los que se aplica presión directa (Puntos de Irrigación)
205

• Detenida la hemorragia colocar un vendaje compresivo sobre el apósito.
206
• Elevar la parte herida en
caso de ser posible.
• Hacer presión sobre el apósito.
• Colocar un apósito sobre la herida.

QUEMADURAS

QUEMADURAS
Lesión o herida de los tejidos orgánicos producida por la acción
del fuego y del calor, por contacto con determinados productos
químicos cáusticos o corrosivos, por la electricidad, por radiación
y por fricción.
En algunos casos presentan flictenas o ampollas.
208

QUEMADURAS
Pueden ser:
• A causa de los rayos solares.
• Por aceites o líquidos calientes.
• Por estar en contacto directo con
hielo.
• Por objetos calientes.
• Por químicos.
209

QUEMADURAS
Las quemaduras pueden ser de:
• 1° grado.
• 2° grado.
• 3° grado.
210

QUEMADURAS
Quemaduras de 1° grado.
Enrojecimiento de la piel, ardor, leve inflamación, dolor.
Compromete la dermis, presenta los mismos síntomas
anteriores más flictenas (ampolla).
“NO SE DEBE REVENTAR LAS AMPOLLAS.”
Compromete la grasa del cuerpo, el color de la piel es
negruzco y carbonizado.
211

Tratamiento general
 A. B. C. (Abrir vías aéreas, Buscar respiración, Controlar circulación)
 Tranquilizar a la víctima.
 Exponer en agua fría preferentemente que sea corriente del grifo de
15 a 20 min. la parte afectada en caso de ser de 1° y 2° grado.
 A los que presenten quemaduras de 3° grado no usar agua para
refrescar la herida, usar vendaje holgado y flojo.
 No quitar las prendas quemadas en caso de ser quemaduras de 3°
grado.
 Aplicar tratamiento para shock.
 Preparación y traslado a la víctima a un lugar medico más cercano.
212

FRACTURAS
Y
TRAUMATISMOS

FRACTURAS
Fractura es la ruptura de algún hueso del cuerpo humano
provocado por golpes, caídas o proyectiles, que pueden
comprometer gravemente un órgano o la vida de una
persona.
214

Fracturas (quebraduras)
Las fracturas se clasifican en:
• Fractura abierta:
Fractura abierta es la que expone el hueso al
exterior de la piel.
• Fractura cerrada
La fractura es cerrada cuando no presenta
penetración del hueso en la piel.
215

Fracturas comunes
216
• Con una fisura, el hueso no llega a romperse por completo.
• En las fracturas simples, o cerradas (sin desplazamiento), el
hueso se parte, pero no la piel.
• En una fractura complicada, o abierta (con desplazamiento),
el hueso roto desgarra la piel, con el riesgo de una posible
infección. La zona que rodea la rotura se inflama y se
decolora, pero algunas fracturas sólo pueden detectarse con
rayos X.
• Los huesos de las personas ancianas, ya debilitados, son
muy propensos a las fracturas.

Signos y Síntomas
• Dolor.
• Deformación en el lugar de la fractura.
• La piel toma color morado.
• En unos casos puede presentar hemorragias.
• Inflamación.
• Shock.
• Crepitación o sonido del hueso roto.
218

Tratamiento
• A. B. C.
• Tranquilizar a la víctima.
• Localizar la fractura.
• Controlar la hemorragia en caso de ser expuesta la fractura.
• Inmovilizar la parte fracturada.
• En caso de la fractura abierta no colocar el hueso en su
lugar.
219

Lesiones de tejidos duros:
Luxación:
Es la pérdida total de contacto de las caras
articulares de dos o más huesos (zafaduras).
Esguince:
Lesión que afecta a tendones y ligamentos de
una articulación, cuando ésta realiza un
movimiento más allá de los límites normales
(torcedura).
220

Aplicación de vendaje e inmovilización de
pierna fracturada
221

TRAUMATISMO
ENCÉFALO CRANEAL
TEC

TRAUMATISMO ENCÉFALO CRANEAL - TEC
Los Traumatismos Encéfalo Craneano o TECs se consideran como
lesiones graves, ya que pueden generar una inflamación en la zona
afectada junto a un aumento de la presión dentro del cráneo,
apareciendo graves síntomas que van desde el compromiso de
conciencia o una hemorragia intracraneana, la que puede tener
secuelas invalidantes o incluso llevar a la muerte.
TEC: daño que sufre en mayor o menor grado el cerebro por un
golpe o proyectil.
Por el tipo de daño que se genera en el cráneo, se clasifican en:
 TEC Abierto.
 TEC Cerrado.
223

TEC Abierto:
Todas las consecuencias de un traumatismo sobre el
cráneo que da lugar a abertura de las meninges,
poniendo en contacto directo al cerebro con el
exterior.
224
TEC cerrado:
Es aquel en que no existe comunicación de la
cavidad craneana con el exterior.
TRAUMATISMO ENCÉFALO CRANEAL - TEC

¿Cómo identificar un Traumatismo Encéfalo Craneano?
225
Un TEC no siempre se presenta con pérdida del conocimiento. De
hecho, la mayoría de las personas que sufren estas lesiones nunca
pierden el sentido. Los síntomas de un TEC varían según la
gravedad del golpe, teniendo presente que los más graves necesitan
de atención médica inmediata.

Signos y Síntomas
SINTOMAS LEVES:
• Alteración del nivel de conciencia (somnolencia, difícil despertar o
cambios similares)
• Confusión, sentirse ausente o no pensar con claridad
• Dolor de cabeza
• Pérdida del conocimiento
• Pérdida de la memoria o amnesia de eventos antes de la lesión o
inmediatamente después de que la persona recupera la conciencia
• Náuseas y vómitos
• Ver luces centelleantes
• Sensación de haber perdido periodos de tiempo
226

Signos y Síntomas
SINTOMAS GRAVES:
• Cambios en la lucidez mental y la conciencia.
• Crisis epiléptica o convulsiones.
• Debilidad muscular en uno o en ambos lados del cuerpo.
• Confusión persistente.
• Pérdida del conocimiento persistente o estado de coma.
• Vómitos repetitivos.
• Pupilas desiguales.
• Movimientos oculares inusuales.
• Anomalías en la marcha.
227

Atención de Primeros Auxilios en TEC:
• Reposo absoluto y observación permanente.
• Mantener la vía aérea abierta especialmente
si el accidentado está inconsciente.
• Respiración artificial si es necesario.
• No dar nada por la boca.
• Abrigar al paciente.
• Trasladar a un centro medico inmediatamente.
228

PARO
RESPIRATORIO

PARO RESPIRATORIO
Es la ausencia de respiración y puede pasar por diferentes
causas.
230
Signos y Síntomas:
• Ausencia de respiración.
• Color de la piel morado o cianótico.
• Perdida de conciencia.

Tratamiento:
• Realizar el A. B. C.
• Inclinar la cabeza de la víctima hacia atrás. (C.A.M.A.)
• Colocar los labios sobre la boca de la víctima.
• Insuflar el aire oprimiendo la nariz de la víctima
• Mirar si el pecho de la víctima se mueve y en caso de no
mostrar algún movimiento se vuelve a repetir el mismo
proceso otra vez.
• En caso de no responder con la segunda insuflación de
estímulo se le da de 12 a 16 insuflaciones por minutos.
231

Descripción de la técnica
A continuación comprobaremos la
existencia de movimientos respiratorios en
el pecho de la persona, al mismo tiempo
que aproximaremos nuestra oreja a la
nariz para oír y comprobar que la
respiración es efectiva.
232

Pondremos una mano en la frente de la
persona accidentada para mantener su
cabeza en posición de apertura de las vías
aéreas y con el primero y segundo dedo de
esa mano le taparemos la nariz. Con la otra
mano sujetaremos la barbilla de la víctima.
233

A continuación insuflaremos nuestro
aire en la boca de la persona
accidentada, dos veces seguidas y
observaremos visualmente como su
tórax se moviliza, lo que será la señal
de la respiración efectiva, tal como
indica el dibujo siguiente.
234

• Seguidamente comprobaremos el
pulso carotideo.
• Si detectamos el pulso pero no
respira, continuaremos haciendo el
boca a boca a un ritmo de 12 a 16
insuflaciones por minuto, es decir, una
insuflación cada cinco segundos.
235

TRATAMIENTO
• Continuar con el proceso hasta que la persona recupere la
respiración o sea entregado a un Centro Medico especializado.
• Una vez iniciada, la respiración artificial no debe suspenderse
hasta que el paciente empiece a respirar por sí solo o un
médico diagnostique la muerte del mismo.
236

R. C. P.
REANIMACIÓN CARDIO
PULMONAR

PARO CARDIACO (CARDIO RESPIRATORIO): Es la ausencia
de las funciones cardiacas y respiratorias al mismo tiempo.
El paro cardíaco súbito se produce de repente y a menudo sin
previo aviso. Se desencadena por una alteración eléctrica del
corazón que produce un latido cardíaco irregular (arritmia). Con
el bombeo interrumpido, el corazón no puede enviar sangre al
cerebro, los pulmones u otros órganos. Segundos después, la
persona pierde el conocimiento y no tiene pulso. Si la víctima no
recibe tratamiento, en unos minutos se produce el fallecimiento.
ATAQUE AL CORAZON: curre cuando una arteria bloqueada
evita que la sangre oxigenada llegue a una sección del corazón.
238

R. C. P. REANIMACIÓN CARDIO PULMONAR
PARO CARDIO RESPIRATORIO.
Es la ausencia de las funciones cardiacas y respiratorias al mismo tiempo.
RCP significa reanimación cardiopulmonar. Es un procedimiento de
emergencia para salvar vidas que se realiza cuando alguien ha dejado de
respirar o el corazón ha cesado de palpitar. Esto puede suceder después de
una emergencia médica como una descarga eléctrica, un ataque cardíaco o
ahogamiento.
239
Signos y Síntomas:
• Ausencia de pulso.
• Ausencia de respiración.
• Perdida de conciencia.
• Coloración de la piel cianótica.

APERTURA DE LAS VIAS RESPIRATORIAS
• En caso de que la persona lesionada esté inconsciente y
en paro cardiorespiratorio, ya hemos comentado la
necesidad de actuar de manera inmediata.
• La secuencia de técnicas que hay que realizar serán las
siguientes:
1. Apertura de las vías respiratorias.
2. Respiración boca a boca.
3. Compresión cardiaco.
240

• El objetivo de la apertura de las vías aéreas es el de
asegurar que los conductos respiratorios estén
permeables, es decir, que el aire pueda entrar libremente
hacia los pulmones.

Con la persona lesionada boca arriba (posición
en decúbito supino) le fijaremos la cabeza hacia
atrás apoyándonos en su frente tirando
ligeramente la barbilla hacia delante.
“La persona lesionada no puede tener la
cabeza sobre una almohada o cojín.”
242

A continuación comprobaremos la
existencia de movimientos respiratorios
en el pecho de la persona, al mismo
tiempo que aproximaremos nuestra oreja
a la nariz para oír y comprobar que la
respiración es efectiva.
243

Si se diera el caso en que hubiese otra persona
accidentada grave, donde nuestra actuación fuera
indispensable, podríamos dejar a la persona reanimada y
estable en una posición que garantizase su respiración y
protegida de los efectos de posibles vómitos, en la
llamada “posición lateral de seguridad”.

Para colocar a una persona en posición lateral de seguridad hay que
seguir los tres pasos que se indican en la imagen.
245
1 2 3

Pondremos una mano en la frente de la
persona accidentada para mantener su
cabeza en posición de apertura de las vías
aéreas y con el primero y segundo dedo de
esa mano le taparemos la nariz. Con la otra
mano sujetaremos la barbilla de la víctima.

Descripción de la técnica de reanimación
cardio pulmonar:
Partiremos de la posición de apertura de las vías
respiratorias de la persona accidentada. Arrodillados a su
lado, localizaremos el punto donde se acaba el esternón
(este punto se llama apéndice xifoides), tal como se indica a
continuación. Colocaremos nuestra mano dos dedos por
encima de este punto y pondremos nuestras manos de
manera que toda su fuerza sea aplicada en el "talón" de una
mano (parte inferior de la palma).
247

Localización del apéndice xifoides
248

Descripción de la técnica de reanimación
cardio pulmonar:
• Sin doblar nuestros codos,
dejaremos caer nuestro peso sobre
el esternón, de tal forma que
provoquemos una depresión de
cuatro o cinco centímetros.
• Repetiremos esta compresión
entre ochenta y cien veces por
minuto.
249

ERRORES MAS FRECUENTES EN EL MASAJE
CARDIACO.
250
Uno de los errores más comunes es la interrupción de las compresiones torácicas
con mucha frecuencia y/o durante mucho tiempo. Un número bajo de interrupciones
se asocia a un mayor éxito en el retorno a la circulación espontánea y a una mayor
supervivencia tras el alta hospitalaria.

R. C. P. CON UNA SOLA PERSONA
• La combinación de masaje cardiaco y
él boca a boca se llama reanimación
cardio pulmonar.
• Si la RCP la realiza una sola persona,
el ritmo será de:
• 30 compresiones y 2 insuflación Sea
esta en niños o adultos.
251

Aplicación correcta del masaje cardiaco
entre dos personas
Si la reanimación cardiopulmonar la
efectúan dos personas, el ritmo será de:
• ADULTOS:
30 compresiones y 2 insuflaciones.
• NIÑOS:
30 compresiones y 2 insuflaciones.
252

• Cada cuatro o cinco minutos
controlaremos el pulso carotideo,
para ver si el corazón ya está
reanimado y late
espontáneamente.

Aplicación correcta de la compresión
torácica en niños.
En el caso de la RCP aplicada a los
niños, la fuerza de las compresiones
será proporcional a la medida del niño,
y se podrán realizar con uno o dos
dedos de una mano.
254
Si el pulso no se recupera, no interrumpir nunca la reanimación
cardiopulmonar hasta la llegada de los medios sanitarios adecuados o
bien si así nos lo ordena un facultativo debidamente acreditado.

ASFIXIA O
ATRAGANTAMIENTO

ASFIXIA
En la asfixia, el aire no puede entrar en los pulmones y el oxígeno no llega a la sangre.
Entre las causas de asfixia se encuentran el:
• Ahogamiento.
• Envenenamiento por gases.
• La sobredosis de narcóticos.
• La electrocución.
• La obstrucción de las vías respiratorias por cuerpos extraños.
• La estrangulación.
Para evitar un daño cerebral irreparable al detenerse la oxigenación tisular, se debe
instaurar inmediatamente algún tipo de respiración artificial. La mayoría de las
personas mueren cuatro a seis minutos después de la parada respiratoria si no se les
ventila de forma artificial.
256

Obstrucción de la vía aérea por cuerpo
extraño (OVACE)
Efecto producido por la presencia de
un objeto atravesado en la garganta y
que impide la respiración.
257

Causas de obstrucción de la vía aérea
• La lengua
• Daños en los tejidos
• Enfermedades
• Objetos o cuerpos extraños que puede ser de diferentes tipos.
Los más habituales son, entre otros, trozos de comida o un
hueso, caramelos, capuchones de bolígrafos, juguetes
pequeños en el caso de los niños, etc.
258

Reconocimiento en OVACE
Cuando no hay paso de aire, el paciente es incapaz de hablar o
respirar.
• El paciente, mostrará signos de angustia agarrándose el cuello.
• No hay sonidos respiratorios.
• Un esfuerzo por respirar.
• La Persona tendrá color Azulada.
• Ansiedad.
259

ACTUACION ANTE UNA PERSONA
ATRAGANTADA
• Cuando la persona accidentada está consciente La técnica que es
preciso aplicar a una persona atragantada depende de su edad y
de su estado de consciencia. Si la persona accidentada está
consciente le animaremos y estimularemos para que tosa.
• Si esto fuera ineficaz, le aplicaremos la técnica de Heimlich,
descrita en la imagen siguiente:
260

Aplicación de la técnica de Heimlich
en una persona adulta consiente.
261

Aplicación de la técnica Heimlich en una
persona adulta consiente
262
• Nos colocaremos detrás de la persona
accidentada y fijaremos nuestro puño entre el
punto inferior del esternón o apéndice xifoides y
el ombligo. A continuación pondremos la otra
mano encima de la primera y comprimiremos
bruscamente el abdomen entre cuatros y ocho
veces seguidas.
• Con esto lo que pretendemos es hacer aumentar
la presión abdominal facilitando la movilización o
extracción del cuerpo extraño, además de
provocar la tos por movilización del diafragma.

Cuando la persona accidentada está
consciente o es un niño
En el caso de los niños pequeños, la
técnica no es la misma. En función del
peso y de la edad, daremos golpecitos
en la parte superior de la espalda entre
las “las paletillas”, en las posiciones
que se indican en las siguientes
imágenes.
263

consciente o es un niño
264

inconsciente
Si la persona accidentada está inconsciente,
seguiremos la sistemática que se indica a continuación:
1. Se coloca a la persona atragantada en decúbito
supino.
2. Le abrimos la boca con la técnica de frente-mentón.
3. Le limpiamos la boca y se la inspeccionamos con el
fin de buscar el objeto que obstruye y extraerlo. Si
se lo podemos extraer, finalizara el atragantamiento.
265

inconsciente
4. Le haremos de cuatro a ocho
compresiones abdominales. Si el
objeto sale y la persona respira,
finaliza el atragantamiento. En caso
contrario le realizaremos el boca a
boca.
5. Le haremos el boca a boca previa
adopción de las medidas de
seguridad correspondientes y le
controlaremos el pulso.
266

INTOXICACIONES

INTOXICACIONES
Existen diferentes clases de
intoxicaciones, como son:
 Intoxicación por Inhalación.
 Intoxicación por Digestión.
 Intoxicación por Vía Cutánea.
 Intoxicación por inyecciones a nivel
Intravenosa o Intramuscular.
268
Es una emergencia médica causada por la absorción de una
sustancia que causa daño al organismo humano.

Intoxicación por Ingestión o digestivos
Son causadas por todo producto en mal estado, ingerido por la
boca sean estas comidas o algún otro producto como fármacos,
fungicidas, fósforo blanco, etc.
269
• El aliento fuerte.
• Revisar las pupilas si están
midriáticas o mióticas.
• Mareos y nauseas.
• Tembladera.
• Alergias.
• Vértigo, Sudoración y
Convulsiones.
• Shock.
• Puede presentar diarreas.
• Dolores abdominales en cinturón,
constante y punzante o tipo cólico.
Signos y Síntomas:

Tratamiento:
• Eliminar la causa.
• Mantener las vías aéreas o permeabilizar las vías aéreas con una
cánula.
• Alertar al Servicio Medico de Emergencia.
• Dar de Tomar Carbón Activado ya que este es un absorbente al
100% efectivo.
• Se prepara en un vaso de 7 a 8 onzas se coloca una cuchara
colmada de carbón activado se lo puede dar con agua, cola negra
en preferencia Coca Cola.
• También se puede dar Agua Luminosa y Jarabe de Ipecacuana.
270

Tratamiento:
• Agua luminosa se prepara con 6 claras de huevos en 1 litro de
agua.
• El Jarabe de Ipecacuana se debe dar 30 cm. para un adulto y
15 cm. para un niño.
• No se debe inducir al vomito en caso de ser intoxicación
por ácidos y por fosforo blanco o por fungicidas.
• En caso de ser intoxicación por alcohol Metílico dar de tomar ¼
de vaso de Vodka o Whisky.
• En caso de ser intoxicación por alcohol Etílico dar Suero Oral o
abundante agua.
271

Intoxicación por Inhalación
Este se produce por inhalar gases o vapores que pueden
afectar las vías respiratorias.
272
 Respiración profunda y lenta.
 En algunos casos puede la víctima estar cianótico.
 En caso de ser intoxicación por CO2 la piel estará de color rojizo.
 Secreción por las mucosas.
 Puede existir mucho corisa (mocos).
 Presentan ojos conjuntivos (ojos rojizos).
 Perdida de conciencia.
Signos y Síntomas:

Tratamiento:
• Realizar el ABC.
• Tratar de eliminar la causa, llevando a un sitio ventilado y si
esta en estado inconsciente permeabilizar las vías aéreas.
• Alertar al Servicio Medico de Emergencia.
• En caso de que el paciente sufra un paro respiratorio, aplicar
respiración boca a boca, pero siempre y cuando uno sea fuerte
al producto inhalado.
• Aplicar tratamiento inicial para shock.
273

Intoxicación a nivel Cutáneo
Se da por contacto directo de la piel con polvo, gases.
274
• Piel enrojecida.
• Ronchas y picazón en la piel.
• Dificultad para respirar.
• Puede producir ojos conjuntivos.
Signos y Síntomas:

Tratamiento:
• Tratar de retirar las prendas de vestir en contacto con el
paciente si es que las circunstancias se lo prestan.
• Alertar al Servicio Medico Especializado.
• Realizar el tratamiento Inicial para Shock si es que se puede.
“Para atender a este tipo de pacientes utilizar guantes, gafas
de protección y ropa adecuada.”
275

Intoxicaciones por Inyecciones vía
Intramuscular o Intravenosa.
Esta se produce por desconocimiento del medicamento, por
negligencia del medico o por querer cometer un suicidio. Es
importante No Auto medicarse.
276
 Picaduras y ronchas en la piel.
 Disfunción cardiaca.
 Dificultad para respirar.
 Signos y síntomas de un shock.
Signos y Síntomas:

Tratamiento:
• Realizar el ABC.
• Alertar al Servicio Medico Especializado.
• Aminorar un poco con hielo localizado.
277

VENDAJES

VENDAJES
Vendaje es la aplicación de una venda en una parte del cuerpo,
cuyo objetivo puede ser: fijar una curación, inmovilizar una
fractura, sostener una extremidad, comprimir una herida

VENDAJE TRIANGULAR
Fácil de improvisar y simple en su
aplicación constituido por una pieza de
tela como lienzo, brin o crea y cuyas
medidas ideales se obtienen de cortar
en diagonal un trozo de género de 90
cm. por lado, con lo que la venda tendrá
una base de más o menos 1,30 m.
280
VENDAJES

Cabestrillo:
• Coloque de frente al paciente.
• Ponga la venda sobre el pecho, con el
vértice hacia el brazo afectado.
• Se da una vuelta por detrás de la nuca y la
otra se deja hacia el suelo.
• Doble con cuidado el brazo y coloque el
antebrazo cruzado sobre el pecho con el
pulgar hacia arriba.
Utilización del vendaje triangular

• Tome la punta inferior de la venda y amárrela con el otro
extremo, dejando el nudo bajo los huesos del hombro.
• Doble el vértice de la venda sobre el codo y fíjela con tela
adhesiva o alfiler de gancho.
282
“Es de gran utilidad en los esguinces del
tobillo, accidente muy frecuente en todas
las actividades deportivas y juegos de
recreación.”
Utilización del vendaje triangular

Siempre se deben dejar al descubierto las puntas de los dedos
de las manos o los pies para vigilar trastornos circulatorios.
Las primeras vueltas servirán
para fijar o anclar la venda.
Se vendarán de abajo hacia
arriba las extremidades y el
pecho, y de arriba abajo el
abdomen.
Para vendar extremidades, el
auxiliar se colocará frente a ellas.
VENDAJES

La venda triangular se puede utilizar extendida, cubriendo la frente y
cuero cabelludo, tal como se aprecia en las figuras.
284
VENDAJES

QUE HACER EN CASO DE UN ATAQUE DE EPILEPSIA?
285
EPILEPSIA: Trastorno en el que se interrumpe la
actividad de las células nerviosas en el cerebro,
lo que provoca convulsiones.
 La epilepsia puede ocurrir como resultado de
un trastorno genético o una lesión cerebral
adquirida, como un traumatismo o un derrame
cerebral.
 Durante una convulsión, una persona
experimenta comportamientos, síntomas y
sensaciones anormales, incluso la pérdida del
conocimiento.
 La epilepsia suele ser tratada con
medicamentos y, en algunos casos, cirugía,
dispositivos o cambios en la dieta.

Colocación de collar cervical
286

TÉCNICAS DE INMOVILIZACIÓN Y TRANSPORTE
DE PACIENTES EN EMERGENCIAS

BRIGADAS DE EMERGENCIAS 2022

Más contenido relacionado

La actualidad más candente

Similar a BRIGADAS DE EMERGENCIAS 2022

BRIGADAS DE EMERGENCIAS 2022
