1. CURSO PARA PERSONAL LOGÍSTICO
EN AGLOMERACIONES DE PÚBLICO
Subdirección de Gestión del Riesgo
MÓDULO 4 CLASES DE INCENDIO Y EXTINTORES

2. MÓDULO 4
CLASES DE INCENDIO Y
EXTINTORES

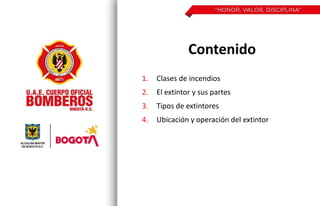

3. Contenido
1. Clases de incendios
2. El extintor y sus partes
3. Tipos de extintores
4. Ubicación y operación del extintor

4. OBJETIVO GENERAL
OBJETIVOS ESPECÍFICO
• Nombrar las partes que componen el
extintor.
• Identificar los tipos de extintores según las
clases de incendios.
• Determinar la ubicación adecuada del
extintor.
Identificar las clases de incendios y seleccionar los extintores
apropiados para su extinción.

5. SISTEMA DE CLASIFICACIÓN DE EXTINTORES
NTC 2885
5.3.1. La clasificación de extintores de incendio debe consistir en una
letra que indique la clase de incendio sobre la cual el extintor ha
probado ser efectivo.
http://www.seci.com.mx/extintores.html

6. CLASES DE INCENDIOS
Pictograma y Letras de Clases de Incendios
COMBUSTIBLES SOLIDOS:
• Madera
• Papel
• Tela
LIQUIDOS INFLAMABLES:
• Pinturas
• Aceites
• Petróleo
EQUIPAMIENTOS ELECTRONICOS:
• Motores
• Maquinarias
• Instalaciones eléctricas
FUEGO DE METALES:
• Magnesio
• Aluminio
• Sodio y Potasio
FUEGO DE COCINAS
• Aceite Vegetal
• Grasas de Animal
• Azúcar y/o Dulces

7. INCENDIOS Y EXTINTORES
CLASE DE INCENDIO AGENTE EXTINTOR
A. Sólidos
Todo fuego que involucre material textil, cartón,
madera, fibras, papel.
B. Líquidos Inflamables
Todo fuego que invoucre material derivado del
petroleo, gases, gasolina, disolventes, aceites,
thinner y similares
C. Equipos Eléctricos
Todo fuego que involucre equipos o sistemas
energizados: computadores, cables, plantas
telefónicas, bobinas, máquinas eléctricas y
similares.
D. Metales
Se presentan en materiales como el magnesio,
titanio, sodio, litio, potasio, aluminio o zinc en
polvo.
K. Grasa y Aceites vegetales y animales
Se producen en grasas y aceites vegetales los
cuales no estan comprendidos en los clase B.
Incendio A, B, C
Polvo Químico Seco
Multiproposito o ABC
Agua a Presión 2.5 Gls
Polvo Químico Seco BC
Solkaflan
Gas Carbónico
Extintor K
o
Acetato de Potasio

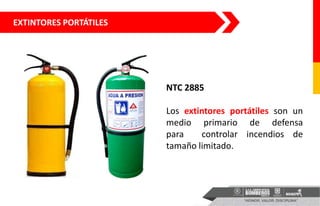

8. EXTINTORES PORTÁTILES
NTC 2885
Los extintores portátiles son un
medio primario de defensa
para controlar incendios de
tamaño limitado.

9. PARTES DEL EXTINTOR
Manija de
descarga
Pasador de
seguridad
Manija de
transporte
Precinto
Tubo sifón

10. ANILLO DE VERIFICACIÓN
Tabla de verificación de anillos según NTC-3808
Condiciones físicas (color y forma) del
anillo de verificación según el año de
mantenimiento.
El anillo de verificación en el extintor garantiza que el
mantenimiento que debe hacerse a los extintores de la empresa es el
adecuado porque le fue retirada la válvula y se verificó o cambió el
contenido.

11. ANILLO DE VERIFICACIÓN
Tabla de verificación de anillos según NTC-3808
Nota: Cada 12 años se repite la serie.
AÑO COLOR FORMA
2021 Verde
Hexagonal
2022 Blanco
2023 Gris
2024 Amarillo
2025 Azul
2026 Rojo
2027 Verde
Circular
2028 Blanco
2029 Gris
2030 Amarillo
2031 Azul
2032 Rojo

12. ¿TODOS LOS INCENDIOS SON IGUALES?
¿Qué los hace diferentes?
La forma más adecuada de instalar
un extintor es conociendo para
qué clase de fuego incipiente se
debe utilizar.

13. NORMATIVIDAD
¿Cuál es la normatividad de referencia para los equipos de extinción?
NORMA TÉCNICA
COLOMBIANA NTC 2885
NFPA 10
Uso y guía para
la selección, compra,
instalación, aprobación,
listado, diseño y
mantenimiento de
equipos portátiles de
extinción de incendios.
Norma para
Extintores Portátiles
Contra Incendios.

14. TIPOS DE EXTINTORES
¿Por qué los extintores son de
diferente color y forma?
https://www.solostocks.com.co/venta-productos/suministros-seguridad-trabajo/otros-suministros-seguridad-trabajo/extintores-boyaca-3826926

15. EXTINTOR DE AGUA A PRESIÓN – H2O
https://www.solostocks.com.co/venta-productos/suministros-seguridad-trabajo/otros-suministros-seguridad-trabajo/extintores-boyaca-3826926
Incendios clase A
Agua almacenada en un
tanque junto con el aire o el
nitrógeno comprimido. El
cilindro es de color verde,
plateado o niquelado.
PRECAUCIÓN:
No utilizar en equipos energizados.

16. EXTINTOR AGENTE LIMPIO
Incendios clase A, C.
Extintor portátil agente limpio (HCFC-123)
AC, para extinguir fuegos de clases A, C
(A=sólidos, C=equipos eléctricos), no
produce choque térmico ni electrostático,
no es conductor eléctrico, su agente
expulsor es nitrógeno.
* El color del cilindro es blanco.
ihttp://www.sistemasincendio.com/portafolio/extintores/46-extintores/147-extintor-agente-limpio-acreditado

17. EXTINTOR DE POLVO QUÍMICO SECO BC
Extintor de polvo químico BC, (fosfáto
mono amónico al 75% y otros como
sales pulverizadas) para uso en fuego
generados por líquidos inflamables y
combustibles, grasas pinturas equipos
eléctricos.
Su agente expulsor es nitrógeno.
*El cilindro es de color rojo.

18. EXTINTOR DE DIÓXIDO DE CARBONO
El dióxido de carbono líquido forma hielo
seco ("nieve") cuando se libera directamente en la
atmósfera.
El gas de dióxido de carbono es 1,5 veces más pesado
que el aire. El dióxido de carbono extingue el fuego al
reducir la concentración de oxígeno, la fase de vapor
del combustible, o ambos en el aire hasta el punto
donde se detiene la combustión.
Es almacenado bajo su propia presión por lo que no
tiene manómetro.
* El color del cilindro es rojo.

19. EXTINTOR DE POLVO QUÍMICO SECO A, B, C.
Incendios clase A, B, C.
Multipropósito
El componente principal en los extintores de
polvo químico seco lo constituye el
bicarbonato de sodio, bicarbonato potásico,
fosfato de amonio o cloruro potásico, el cual
ha sido químicamente tratado para hacerlo
resistente y de fácil desplazamiento, su
agente expulsor es el nitrógeno.
*El color del cilindro es amarillo.

20. EXTINTOR DE POLVO SECO D
Compuesto por materiales sólidos
en forma de polvo o granulados,
diseñados para extinguir incendios
de metales combustibles Clase D al
formar una capa para sofocar el
fuego.

21. EXTINTOR TIPO K
Utiliza un agente especial
químico húmedo, a base
de acetato de potasio de bajo
pH, desarrollado especialmente
para los fuegos en cocinas.
*El color del cilindro es
plateado.

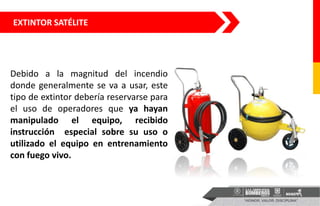

22. EXTINTOR SATÉLITE
Debido a la magnitud del incendio
donde generalmente se va a usar, este
tipo de extintor debería reservarse para
el uso de operadores que ya hayan
manipulado el equipo, recibido
instrucción especial sobre su uso o
utilizado el equipo en entrenamiento
con fuego vivo.

23. UBICACIÓN DE LOS EXTINTORES
http://informacionbomberil.blogspot.com/2016/10/covenin-1040-89-extintores-portatiles.html
a. Favorezcan una distribución uniforme
b. Sean de fácil acceso
c. Estén libres de obstáculos por
acumulación de mercancías o equipos
d. Estén cerca de los trayectos
normalmente recorridos
e. Estén cerca de las puertas de entrada
y salida
f. No estén expuestos a sufrir daños
físicos
g. Sean fácilmente visibles.
Acuerdo 20 de 1995 Concejo de Bogotá
En general deben seleccionarse puntos que:

24. OPERACIÓN DE EXTINTORES PORTÁTILES
1. Identifique el fuego.
2. Verifique que el extintor es
adecuado y está en buenas
condiciones.
3. Retire el pasador de seguridad.
4. Aproxímese hasta donde la
radiación lo permita.
5. Accione la palanca de descarga.
6. Opérelo en Zig–Zag a la base del
fuego hasta apagarlo o hasta que
el extintor se descargue.
