El documento describe los conceptos básicos del cableado estructurado de datos, incluyendo los elementos principales como el cableado horizontal y vertical, el cuarto de telecomunicaciones, y el sistema de puesta a tierra. También explica los materiales y herramientas necesarios para la instalación de cableado de datos, como el cable UTP, los conectores RJ45, y las herramientas para conectarización.

1. TALLER DE TECNOLOGÍAS PARA LE EDUCACIÓN:PERÚEDUCA

2. CABLEADO DE DATOS

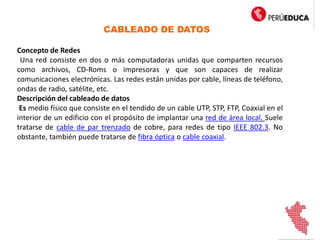

Concepto de Redes
Una red consiste en dos o más computadoras unidas que comparten recursos
como archivos, CD-Roms o impresoras y que son capaces de realizar
comunicaciones electrónicas. Las redes están unidas por cable, líneas de teléfono,
ondas de radio, satélite, etc.
Descripción del cableado de datos
Es medio físico que consiste en el tendido de un cable UTP, STP, FTP, Coaxial en el
interior de un edificio con el propósito de implantar una red de área local. Suele
tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3. No
obstante, también puede tratarse de fibra óptica o cable coaxial.

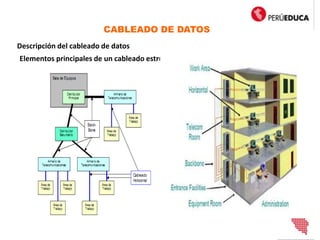

3. CABLEADO DE DATOS
Descripción del cableado de datos
Elementos principales de un cableado estructurado

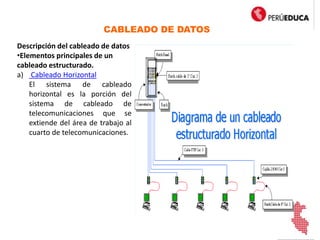

4. CABLEADO DE DATOS
Descripción del cableado de datos
•Elementos principales de un
cableado estructurado.

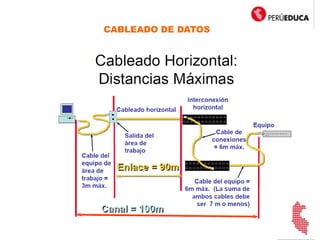

a) Cableado Horizontal
El sistema de cableado
horizontal es la porción del
sistema de cableado de
telecomunicaciones que se
extiende del área de trabajo al
cuarto de telecomunicaciones.

5. CABLEADO DE DATOS

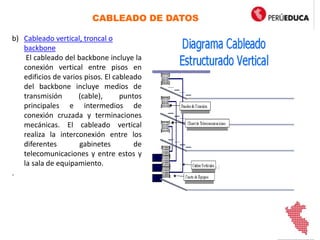

b) Cableado vertical, troncal o
backbone
El cableado del backbone incluye la
conexión vertical entre pisos en
edificios de varios pisos. El cableado
del backbone incluye medios de
transmisión (cable), puntos
principales e intermedios de
conexión cruzada y terminaciones
mecánicas. El cableado vertical
realiza la interconexión entre los
diferentes gabinetes de
telecomunicaciones y entre estos y
la sala de equipamiento.
.

6. CABLEADO DE DATOS

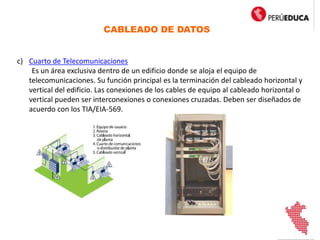

c) Cuarto de Telecomunicaciones
Es un área exclusiva dentro de un edificio donde se aloja el equipo de
telecomunicaciones. Su función principal es la terminación del cableado horizontal y
vertical del edificio. Las conexiones de los cables de equipo al cableado horizontal o
vertical pueden ser interconexiones o conexiones cruzadas. Deben ser diseñados de
acuerdo con los TIA/EIA-569.

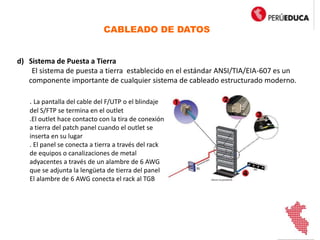

7. CABLEADO DE DATOS
d) Sistema de Puesta a Tierra
El sistema de puesta a tierra establecido en el estándar ANSI/TIA/EIA-607 es un
componente importante de cualquier sistema de cableado estructurado moderno.
. La pantalla del cable del F/UTP o el blindaje
del S/FTP se termina en el outlet
.El outlet hace contacto con la tira de conexión
a tierra del patch panel cuando el outlet se
inserta en su lugar
. El panel se conecta a tierra a través del rack
de equipos o canalizaciones de metal
adyacentes a través de un alambre de 6 AWG
que se adjunta la lengüeta de tierra del panel
El alambre de 6 AWG conecta el rack al TGB

8. CABLEADO DE DATOS

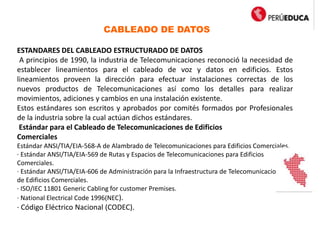

ESTANDARES DEL CABLEADO ESTRUCTURADO DE DATOS
A principios de 1990, la industria de Telecomunicaciones reconoció la necesidad de
establecer lineamientos para el cableado de voz y datos en edificios. Estos
lineamientos proveen la dirección para efectuar instalaciones correctas de los
nuevos productos de Telecomunicaciones así como los detalles para realizar
movimientos, adiciones y cambios en una instalación existente.
Estos estándares son escritos y aprobados por comités formados por Profesionales
de la industria sobre la cual actúan dichos estándares.
Estándar para el Cableado de Telecomunicaciones de Edificios
Comerciales
Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales.
· Estándar ANSI/TIA/EIA-569 de Rutas y Espacios de Telecomunicaciones para Edificios
Comerciales.
· Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones
de Edificios Comerciales.
· ISO/IEC 11801 Generic Cabling for customer Premises.
· National Electrical Code 1996(NEC).
· Código Eléctrico Nacional (CODEC).

9. CABLEADO DE DATOS

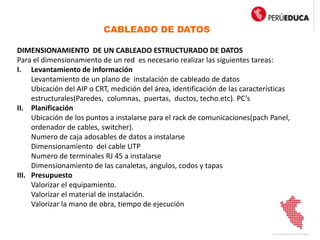

DIMENSIONAMIENTO DE UN CABLEADO ESTRUCTURADO DE DATOS
Para el dimensionamiento de un red es necesario realizar las siguientes tareas:
I. Levantamiento de información
Levantamiento de un plano de instalación de cableado de datos
Ubicación del AIP o CRT, medición del área, identificación de las características
estructurales(Paredes, columnas, puertas, ductos, techo.etc). PC’s
II. Planificación
Ubicación de los puntos a instalarse para el rack de comunicaciones(pach Panel,
ordenador de cables, switcher).
Numero de caja adosables de datos a instalarse
Dimensionamiento del cable UTP
Numero de terminales RJ 45 a instalarse
Dimensionamiento de las canaletas, angulos, codos y tapas
III. Presupuesto
Valorizar el equipamiento.
Valorizar el material de instalación.
Valorizar la mano de obra, tiempo de ejecución

10. CABLEADO DE DATOS
IV. Instalación
Se realiza la instalación física del cableado y los componentes de comunicaciones
y computo que han sido diseñados.
V. Verificacion de funcionalidad y certificación
Luego de tener el cableado y sus componentes instalados se procede a verificar
La operatividad de los mismos, implica que el nivel de operación bajo diferentes
condiciones de los equipos deben operar entre si, y ceñirse a estándares fijados
durante la fase de diseño.
VI. Documentación de la red.
Elaborar un documento en función de los documentos generados en cada una de
las tareas anteriores, donde se plasma el estado actual de la red y cada uno de
sus componentes

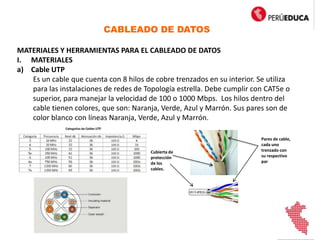

11. CABLEADO DE DATOS
MATERIALES Y HERRAMIENTAS PARA EL CABLEADO DE DATOS
I. MATERIALES
a) Cable UTP
Es un cable que cuenta con 8 hilos de cobre trenzados en su interior. Se utiliza
para las instalaciones de redes de Topología estrella. Debe cumplir con CAT5e o
superior, para manejar la velocidad de 100 o 1000 Mbps. Los hilos dentro del
cable tienen colores, que son: Naranja, Verde, Azul y Marrón. Sus pares son de
color blanco con líneas Naranja, Verde, Azul y Marrón.
Pares de cable,
cada uno
trenzado con
su respectivo
par
Cubierta de
protección
de los
cables.

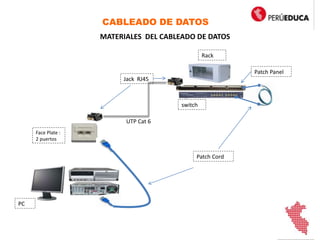

12. CABLEADO DE DATOS
Patch Cord
Jack RJ45
Patch Panel
switch
Face Plate :
2 puertos
PC
Rack
UTP Cat 6
MATERIALES DEL CABLEADO DE DATOS

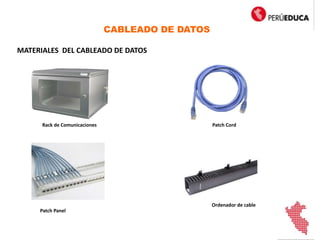

13. CABLEADO DE DATOS
MATERIALES DEL CABLEADO DE DATOS
Rack de Comunicaciones Patch Cord
Patch Panel
Ordenador de cable

14. CABLEADO DE DATOS

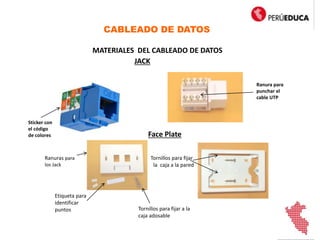

MATERIALES DEL CABLEADO DE DATOS
JACK
Ranura para
punchar el
cable UTP
Sticker con
el código
de colores
Ranuras para
los Jack
Tornillos para fijar
la caja a la pared
Etiqueta para
identificar
puntos Tornillos para fijar a la
caja adosable
Face Plate
JACK

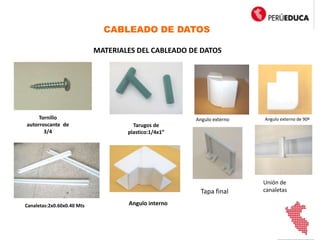

15. CABLEADO DE DATOS
MATERIALES DEL CABLEADO DE DATOS
Tornillo
autorroscante de
3/4
Tarugos de
plastico:1/4x1”
Canaletas:2x0.60x0.40 Mts Angulo interno
Angulo externo Angulo externo de 90º
Tapa final
Unión de
canaletas

16. CABLEADO DE DATOS

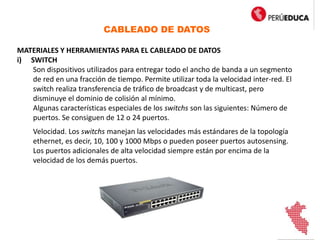

MATERIALES Y HERRAMIENTAS PARA EL CABLEADO DE DATOS
i) SWITCH
Son dispositivos utilizados para entregar todo el ancho de banda a un segmento
de red en una fracción de tiempo. Permite utilizar toda la velocidad inter-red. El
switch realiza transferencia de tráfico de broadcast y de multicast, pero
disminuye el dominio de colisión al mínimo.
Algunas características especiales de los switchs son las siguientes: Número de
puertos. Se consiguen de 12 o 24 puertos.
Velocidad. Los switchs manejan las velocidades más estándares de la topología
ethernet, es decir, 10, 100 y 1000 Mbps o pueden poseer puertos autosensing.
Los puertos adicionales de alta velocidad siempre están por encima de la
velocidad de los demás puertos.

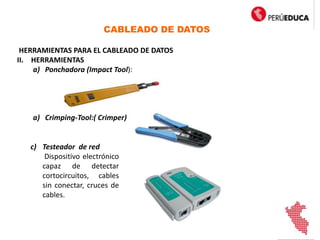

17. CABLEADO DE DATOS
HERRAMIENTAS PARA EL CABLEADO DE DATOS
II. HERRAMIENTAS
a) Ponchadora (Impact Tool):
a) Crimping-Tool:( Crimper)
c) Testeador de red
Dispositivo electrónico
capaz de detectar
cortocircuitos, cables
sin conectar, cruces de
cables.

18. CABLEADO DE DATOS
HERRAMIENTAS PARA EL CABLEADO DE DATOS
II. HERRAMIENTAS

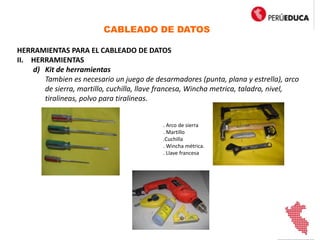

d) Kit de herramientas
Tambien es necesario un juego de desarmadores (punta, plana y estrella), arco
de sierra, martillo, cuchilla, llave francesa, Wincha metrica, taladro, nivel,
tiralineas, polvo para tiralineas.
. Arco de sierra
. Martillo
.Cuchilla
. Wincha métrica.
. Llave francesa

19. CABLEADO DE DATOS

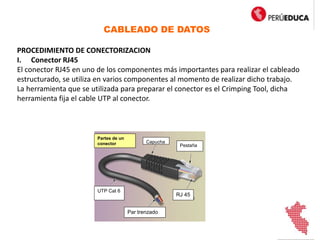

PROCEDIMIENTO DE CONECTORIZACION
I. Conector RJ45
El conector RJ45 en uno de los componentes más importantes para realizar el cableado
estructurado, se utiliza en varios componentes al momento de realizar dicho trabajo.
La herramienta que se utilizada para preparar el conector es el Crimping Tool, dicha
herramienta fija el cable UTP al conector.
Capucha
Pestaña
UTP Cat 6
Par trenzado
RJ 45
Partes de un
conector

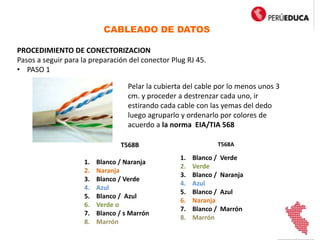

20. CABLEADO DE DATOS
PROCEDIMIENTO DE CONECTORIZACION
Pasos a seguir para la preparación del conector Plug RJ 45.
• PASO 1
Pelar la cubierta del cable por lo menos unos 3
cm. y proceder a destrenzar cada uno, ir
estirando cada cable con las yemas del dedo
luego agruparlo y ordenarlo por colores de
acuerdo a la norma EIA/TIA 568
T568B
1. Blanco / Naranja
2. Naranja
3. Blanco / Verde
4. Azul
5. Blanco / Azul
6. Verde o
7. Blanco / s Marrón
8. Marrón
T568A
1. Blanco / Verde
2. Verde
3. Blanco / Naranja
4. Azul
5. Blanco / Azul
6. Naranja
7. Blanco / Marrón
8. Marrón

21. CABLEADO DE DATOS

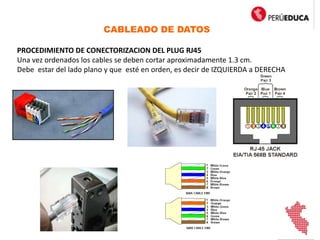

PROCEDIMIENTO DE CONECTORIZACION DEL PLUG RJ45
Una vez ordenados los cables se deben cortar aproximadamente 1.3 cm.
Debe estar del lado plano y que esté en orden, es decir de IZQUIERDA a DERECHA

22. CABLEADO DE DATOS
PROCEDIMIENTO DE CONECTORIZACION DEL JACK
II. JACK
a) El jack es el conector hembra RJ45. Dicho conector es utilizado dentro de las cajas
adosables y en el patch panel.

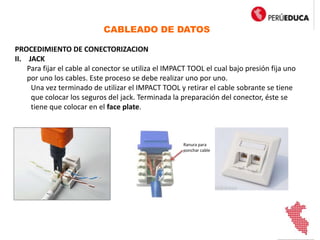

23. CABLEADO DE DATOS
PROCEDIMIENTO DE CONECTORIZACION
II. JACK
Para fijar el cable al conector se utiliza el IMPACT TOOL el cual bajo presión fija uno
por uno los cables. Este proceso se debe realizar uno por uno.
Una vez terminado de utilizar el IMPACT TOOL y retirar el cable sobrante se tiene
que colocar los seguros del jack. Terminada la preparación del conector, éste se
tiene que colocar en el face plate.
Ranura para
ponchar cable

24. CABLEADO DE DATOS

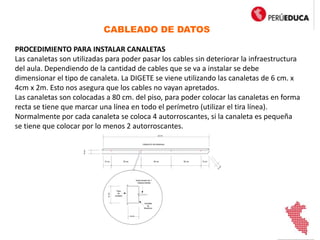

PROCEDIMIENTO PARA INSTALAR CANALETAS
Las canaletas son utilizadas para poder pasar los cables sin deteriorar la infraestructura
del aula. Dependiendo de la cantidad de cables que se va a instalar se debe
dimensionar el tipo de canaleta. La DIGETE se viene utilizando las canaletas de 6 cm. x
4cm x 2m. Esto nos asegura que los cables no vayan apretados.
Las canaletas son colocadas a 80 cm. del piso, para poder colocar las canaletas en forma
recta se tiene que marcar una línea en todo el perímetro (utilizar el tira línea).
Normalmente por cada canaleta se coloca 4 autorroscantes, si la canaleta es pequeña
se tiene que colocar por lo menos 2 autorroscantes.
4
cm
15 cm 56 cm 56 cm 56 cm 15 cm
6cm
2.0 m
CANALETA DE 60X40mm
Autorroscante de 1¨
Cabeza estrella
Tapa
de
canaleta
Canaleta
de
60x40mm
4 cm
6cm

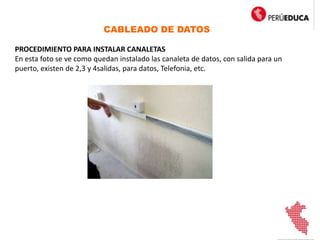

25. CABLEADO DE DATOS
PROCEDIMIENTO PARA INSTALAR CANALETAS
En esta foto se ve como quedan instalado las canaleta de datos, con salida para un
puerto, existen de 2,3 y 4salidas, para datos, Telefonia, etc.

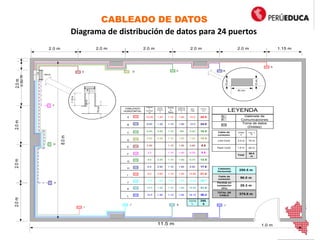

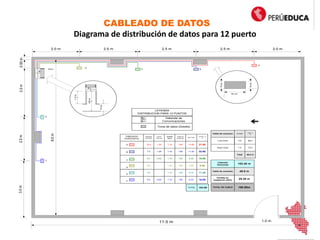

26. CABLEADO DE DATOS
8.0m
11.5 m
RACK
A
BC
E
F
1.80m
70cm
1.10m
D
2.0m0.50m
2.0 m 2.5 m 2.5 m 2.5 m 2.0 m
3.0m3.0m
15cm.
30 cm.
15cm.
Subida
Rack
Cable de
Desarrollo
1.10 1.60 13.90
1.10 1.60 11.40
5.0 0.60 1.10 1.60 8.30
2.5 - 1.10 1.60 4.20
3.0 - 1.10 1.60 5.70
5.0 0.60 1.10 1.60 8.30
Sub Total
27.80
22.80
16.60
8.40
11.40
16.60
TOTAL X
2
103.60TOTAL
Cableado
Horizontal
Ancho
Columna
10.0 1.20
7.5 1.20
CABLEADO
HORIZONTAL
A
B
C
D
E
F
LEYENDA
DISTRIBUCION PARA 12 PUNTOS
Gabinete de
Comunicaciones
Toma de datos (Dobles)
Cableado
Horizontal
102.40 m
Cable de conexión 48.0 m
Perdida en
instalación (25%)
29.30 m
TOTAL DE CABLE 180.90m
Line Cord
Pach Cord
Unidad
Total X
12
3.0 36.0
1.0 12.0
Total 48.0 m
Cable de conexion
1.0 m
Diagrama de distribución de datos para 12 puerto

27. CABLEADO DE DATOS
8.0m
11.5 m
RACK
A
BCE
F
1.80m
70cm
1.10m D
2.0m
0.50m
2.0 m 1.15 m
2.0m
15cm.
30 cm.
15cm.
2.0 m 2.0 m 2.0 m 2.0 m
2.0m2.0m
G
H
I
J K L
LEYENDA
Gabinete de
Comunicaciones
Toma de datos
(Dobles)
Subid
a
Rack
Cable de
Desarroll
o
1.10 1.60 14.0
1.10 1.60 12.0
6.50 0.60 1.10 160 9.40
4.50 0.45 1.10 1.60 7.25
2.50 - 1.10 1.60 4.80
2.0 - 1.10 1.60 4.30
4.0 0.45 1.10 1.60 6.75
6.0 0.60 1.10 1.60 8.90
8.0 0.60 1.10 1.60 10.90
10.0 1.05 1.10 1.60 13.35
12.0 1.20 1.10 1.60 15.50
14.0 1.80 1.10 1.60 18.10
Sub
Total
28.0
24.0
18.8
14.5
9.6
8.6
13.5
17.8
21.8
26.7
31.0
36.2
TOTAL
X 2
250.
5
TOTA
L
Cablead
o
Horizont
al
Ancho
Column
a
10.50 1.20
8.50 1.20
CABLEADO
HORIZONTAL
Line Cord
Pach Cord
Unida
d
Total X
24
3.0 m 72 m
1.0 m 24 m
Total
96.0
m
Cable de
conexion
A
B
C
D
E
F
G
H
I
J
K
L
Cableado
Horizontal
250.5 m
Cable de
conexión
96.0 m
Perdida en
instalación
(3%)
29.3 m
TOTAL DE
CABLE
375.8 m
1.0 m
Diagrama de distribución de datos para 24 puertos

28. CABLEADO DE DATOS
INSTALACION DEL FACE PLATE

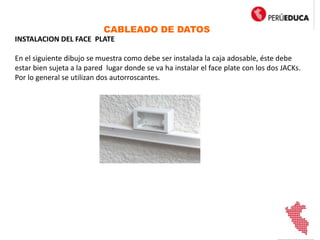

En el siguiente dibujo se muestra como debe ser instalada la caja adosable, éste debe
estar bien sujeta a la pared lugar donde se va ha instalar el face plate con los dos JACKs.
Por lo general se utilizan dos autorroscantes.

29. CABLEADO DE DATOS
INSTALACION DEL FACE PLATE

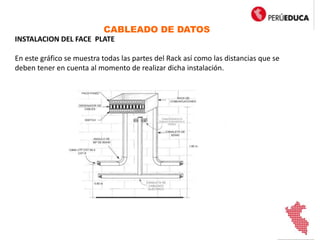

En este gráfico se muestra todas las partes del Rack así como las distancias que se
deben tener en cuenta al momento de realizar dicha instalación.

30. CABLEADO DE DATOS

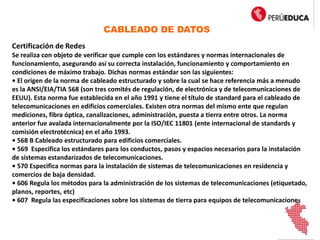

Certificación de Redes
Se realiza con objeto de verificar que cumple con los estándares y normas internacionales de
funcionamiento, asegurando así su correcta instalación, funcionamiento y comportamiento en
condiciones de máximo trabajo. Dichas normas estándar son las siguientes:
• El origen de la norma de cableado estructurado y sobre la cual se hace referencia más a menudo
es la ANSI/EIA/TIA 568 (son tres comités de regulación, de electrónica y de telecomunicaciones de
EEUU). Esta norma fue establecida en el año 1991 y tiene el título de standard para el cableado de
telecomunicaciones en edificios comerciales. Existen otra normas del mismo ente que regulan
mediciones, fibra óptica, canalizaciones, administración, puesta a tierra entre otros. La norma
anterior fue avalada internacionalmente por la ISO/IEC 11801 (ente internacional de standards y
comisión electrotécnica) en el año 1993.
• 568 B Cableado estructurado para edificios comerciales.
• 569 Especifica los estándares para los conductos, pasos y espacios necesarios para la instalación
de sistemas estandarizados de telecomunicaciones.
• 570 Especifica normas para la instalación de sistemas de telecomunicaciones en residencia y
comercios de baja densidad.
• 606 Regula los métodos para la administración de los sistemas de telecomunicaciones (etiquetado,
planos, reportes, etc)
• 607 Regula las especificaciones sobre los sistemas de tierra para equipos de telecomunicaciones

31. CABLEADO DE DATOS

32. CABLEADO DE DATOS

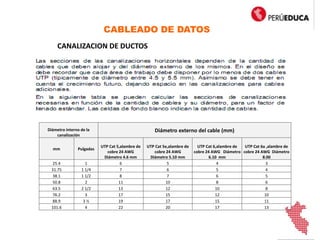

CANALIZACION DE DUCTOS
Diámetro interno de la
canalización
Diámetro externo del cable (mm)
mm Pulgadas
UTP Cat 5,alambre de
cobre 24 AWG
Diámetro 4.6 mm
UTP Cat 5e,alambre de
cobre 24 AWG
Diámetro 5.10 mm
UTP Cat 6,alambre de
cobre 24 AWG Diámetro
6.10 mm
UTP Cat 6a ,alambre de
cobre 24 AWG Diámetro
8.00
25.4 1 6 5 4 3
31.75 1 1/4 7 6 5 4
38.1 1 1/2 8 7 6 5
50.8 2 11 10 8 6
63.5 2 1/2 13 12 10 8
76.2 3 17 15 12 10
88.9 3 ½ 19 17 15 11
101.6 4 22 20 17 13

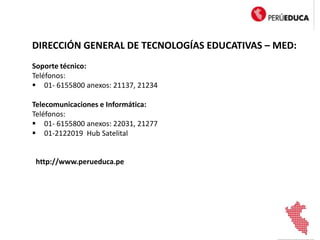

33. DIRECCIÓN GENERAL DE TECNOLOGÍAS EDUCATIVAS – MED:
Soporte técnico:
Teléfonos:
 01- 6155800 anexos: 21137, 21234
Telecomunicaciones e Informática:
Teléfonos:
 01- 6155800 anexos: 22031, 21277
 01-2122019 Hub Satelital
http://www.perueduca.pe
