Informe cableado estructurado

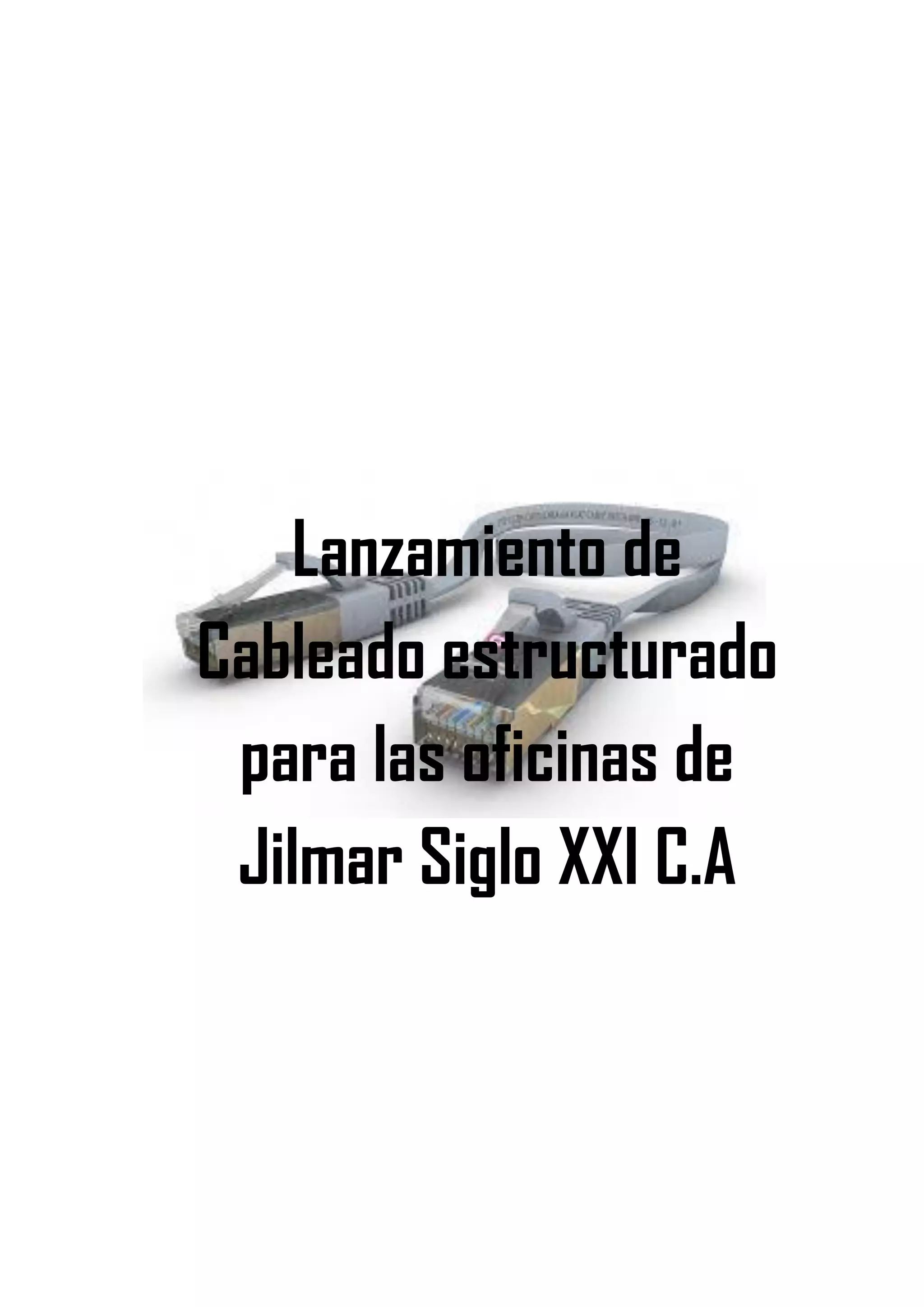

Lanzamiento de
Cableado estructurado
para las oficinas de
Jilmar Siglo XXI C.A

Índice
Plan de crecimiento y Ampliación de Oficinas en las instalaciones de
Jilmar Siglo XXI C.A................................................................................... 7
Recorrido de las tuberías........................................................................... 8
Identificación de todos los componentes de cableado............................... 9
Planos de la Instalación ........................................................................... 10
Especificaciones técnicas de los componentes utilizados: ...................... 13
Normas y estándares empleados ............................................................ 15

Introducción
Un sistema de cableado estructurado es la infraestructura de cable
destinada a transportar, a lo largo y ancho de un edificio, las señales que
emite un emisor de algún tipo de señal hasta el correspondiente receptor,
físicamente es una red de cable única y completa. Con combinaciones de
alambre de cobre (pares trenzados sin blindar UTP), cables de fibra óptica
bloques de conexión, cables terminados en diferentes tipos de conectores
y adaptadores. Otro de los beneficios del cableado estructurado es que
permite la administración sencilla y sistemática de las mudanzas y
cambios de ubicación de personas y equipos. Tales como el sistema de
cableado de telecomunicaciones para edificios que presenta como
característica saliente de ser general, es decir, soporta una amplia gama
de productos de telecomunicaciones sin necesidad de ser modificado.

ELEMENTOS PRICIPALES DE UN CALBEADO
ESTRUCTURADO
 Cableado Horizontal: es la porción del sistema de cableado de
telecomunicaciones que se extiende del área de trabajo al cuarto
de telecomunicaciones. El cableado horizontal incluye los cables
horizontales, las tomas/conectores de telecomunicaciones en el
área de trabajo, la terminación mecánica y las interconexiones
horizontales localizadas en el cuarto de telecomunicaciones.
 sistemas de distribución horizontal: Las rutas y espacios
horizontales son utilizados para distribuir y soportar cable
horizontal y conectar hardware entre la salida del área de trabajo y
el cuarto de telecomunicaciones. Estas rutas y espacios son los
"contenedores" del cableado Horizontal.
El cableado horizontal incluye:
1. Las salidas (cajas/placas/conectores) de telecomunicaciones en el
área de trabajo.
2. Cables y conectores de transición instalados entre las salidas del
área de trabajo y el cuarto de telecomunicaciones.
3. Páneles de empate (patch) y cables de empate utilizados para
configurar las conexiones de cableado horizontal en el cuarto de
telecomunicaciones
Cableado del backbone: Las canalizaciones internas de “backbone”,
generalmente llamadas “montantes” son las que vinculan las
“instalaciones de entrada” con la “sala de equipos”, y la “sala de equipos”
con las “salas de telecomunicaciones”. Estas canalizaciones pueden ser
ductos, bandejas, escalerillas portacables, etc. Es muy importante que

estas canalizaciones tengan los elementos “cortafuegos” de acuerdo a
las normas corporativas y/o legales. Las canalizaciones “montantes”
pueden ser físicamente verticales u horizontales.
En el caso de este proyecto se trabajara dadas las condiciones de diseño
de las instalaciones con un cableado horizontal.
Las Canalizaciones montantes horizontales. Estas canalizaciones
pueden ser realizadas con ductos, bandejas horizontales, o escalerillas
portacables. Pueden ser ubicadas sobre el cielorraso, debajo del piso, o
adosadas a las paredes.
Cuarto de telecomunicaciones: Las salas de telecomunicaciones
(anteriormente “armarios de telecomunicaciones”) se definen como los
espacios que actúan como punto de transición entre las “montantes”
verticales (back bone) y las canalizaciones de distribución horizontal.
Estas salas generalmente contienen puntos de terminación e
interconexión de cableado, equipamiento de control y equipamiento de
telecomunicaciones (típicamente equipos “activos” de datos, como por
ejemplo switches). No se recomienda compartir la sala de
telecomunicaciones con equipamiento de energía La ubicación ideal de la
sala de telecomunicaciones es en el centro del área a la que deben
prestar servicio. Se recomienda disponer de por lo menos una sala de
telecomunicaciones por piso. En los siguientes casos se requiere de más
de una sala de telecomunicaciones por piso:
El área a servir es mayor a 1.000 m2. En estos casos, se recomienda
una sala de telecomunicaciones por cada 1.000 m2 de área utilizable.
La distancia de las canalizaciones de distribución horizontal desde la
sala de telecomunicaciones hasta las áreas de trabajo no puede superar
en ningún caso los 90 m. Si algún área de trabajo se encuentra a más de
esta distancia de la sala de telecomunicaciones, debe preverse otra sala
de telecomunicaciones, para cumplir con este requerimiento Si es

necesario disponer de más de una sala de telecomunicaciones en un
mismo piso, se recomienda interconectarlas con canalizaciones del tipo
“montante”.
Los tamaños recomendados para las salas de telecomunicaciones son las
Siguientes (se asume un área de trabajo por cada 10 m2):
Área utilizable Tamaño recomendado de la sala de
telecomunicaciones
500 m2 3 m x 2.2 m
800 m2 3 m x 2.8 m
1.000 m2 3 m x 3.4 m
La figura muestra una sala de telecomunicaciones típica según las
 recomendaciones TIA-569
 Cuarto de entrada de servicios
 Sistema de puesta a tierra
 Atenuación
 Capacitancia
 Impedancia y distorsión por retardo
 Diagrama esquemático de un cableado estructurado típico
 Administración del sistema de cableado estructurado
Las salas de telecomunicaciones deben estar apropiadamente
iluminadas. Se recomienda que el piso, las paredes y el techo sean de
colores claros
(Preferiblemente blancos), para mejorar la iluminación.
No debe tener cielorraso. Es recomendable disponer de sobre piso, o piso
Elevado. Se deben tener en cuenta los requerimientos eléctricos de los
equipos de telecomunicaciones que se instalarán en estas salas. En
algunos casos, es recomendable disponer de paneles eléctricos propios
para las salas de telecomunicaciones.

Todos los accesos de las canalizaciones a las salas de
telecomunicaciones deben estar selladas con los materiales anti fuego
adecuados.
Es recomendable disponer de ventilación y/o aires acondicionados de
acuerdo a las características de los equipos que se instalarán en estas
salas.
Plan de crecimiento y Ampliación de Oficinas en las instalaciones de
Jilmar Siglo XXI C.A
Para inicios del año 2015, la empresa Jilmar Siglo XXI ha decido ampliar
sus oficinas debido al crecimiento del personal que labora en la misma,
para ello se presenta el plano de diseño para dichas instalaciones.
3150
Habitación
Baño
Puerta Principal
Baño CaballerosSeguridadLaborales/Dept. Juridico
12.94 mts6.70 mts3.00 mts
6.20mts
Presidencia
Calidad
SistemaContabilidadAdministración
Planificación Baño Damas
Administración
Es en base este diseño que se plantea se hace la distribución de las
oficinas y el personal correspondiente a ocuparles quedando distribuidos
como se observa en la siguiente imagen.

Recorrido de las tuberías
Es en base al diseño de las oficinas y distribución del personal que se
procede a la ubicación de los puntos de red o ubicación de wallplates
para cada equipo previsto a utilizar, tomando en cuenta la posible
ampliación de cada departamento u oficina en el futuro.
3150
Habitación
Baño
Puerta Principal
Baño CaballerosLaborales/Dept. Juridico Seguridad
12.94 mts6.70 mts3.00 mts
6.20mts
Presidencia
Planificación
SistemaAdministración
Baño Damas
Contabilidad
Calidad
Administración
Y al mismo tiempo la planteamiento de tuberías principales con extendido
de cableado estructurado que en la imagen a continuación se presenta el
modelo de tan solo las tuberías principales por ala, del lado izquierdo con

color rojo, ala derecha inferior de color verde y ala derecha superior de
color morado; de tal manera dentro del cableado estructurado solo abra
tres tuberías principales.
3150
Habitación
Baño
Puerta Principal
SeguridadLaborales/Dept. Juridico Baño Caballeros
12.94 mts6.70 mts3.00 mts
6.20mts
Presidencia
Contabilidad
Planificación
Administración
Calidad
Administración
Baño Damas
Sistema
Identificación de todos los componentes de cableado
Lista de equipos, materiales u implementos a utilizar durante la instalación
de cableado estructurado.
Tubería:
Cableado:
 Cable UTP Cat5e.
 Conectores Plug RJ45.
 Keystone Jacks Cat5e para RJ45.
 Bota protectora para RJ45.
 Patch Cord.

Equipos de red:
 Router de direccionamiento IP.
 Switch administrable PoE + L2 de 48 puertos Gigabit JetStream
con 4 ranuras de combo SFP modelo TL-SG3424.
 Patch Panel de Cat5e para RJ45 de 48 puertos.
 1 Rack de comunicaciones de suelo 19’’ /bastidor de
comunicaciones de 32 Unidades.
 1 Multitoma para Rack con formato de 19’’.
Herramientas de trabajo:
 Ponchadora de Alto Impacto.
 Crimpiadora.
 Probador de cable.
 LAN Tester.
Planos de la Instalación
Cada una de las tres tuberías principales tendrá una distribución de
cableado por oficina, el ala izquierda señalada en la imagen abarca las
oficinas de Administración destinada actualmente para las labores del
señor Valentino Chacin donde contara con 3 puertos RJ45, así mismo, el
departamento de contabilidad para la Señora Ana Barrios con 4 puertos
RJ45, Sistema para la señorita Mariel Torres 4 puertos RJ45 y por último
la oficina de presidencia la cual tendrá a su disposición 4 puertos de los
cuales 2 son exclusivamente para los Dispositivos DVR que se
encuentran ubicados en la misma, aun así esta tubería cuenta con un
puerto más para la recepción de la compañía.

MonitorDVR
4
4 Presidencia
3
Administración
4 Contabilidad
4 Sistema
1 Biometrico
1 Recepción
____________
17 cables por 7
wallplates de
dos puertos
RJ45 mas 3
wallplates de 1
puerto RJ45
3150
Habitación
Baño
Puerta Principal
12.94 mts6.70 mts3.00 mts
6.20mts
Presidencia Calidad
Sistema
ContabilidadAdministración Administración
1
1
2
2
2
2
2
1
La segunda tubería principal está asignada al ala derecha inferior como
se observa en círculo verde, la misma destinada para las oficinas de
Administración 2 con la señora Vanessa Marrero con 4 puertos RJ45,
Laborales con Sinai Franco y Yormit Bermudez más el departamento
Jurídico con la señora Gepsi Ballesteros que cuenta con 6 puertos RJ45,
así mismo el departamento de Seguridad de la mano de la señora
Carelys Silva con 4 puertos RJ45.
4 Administracion2
6 Laborales/
Juridico
4 Seguridad
_______________
________
14 cable por la
tuberia que
ocuparan 7
wallplates cada
uno de dos
puertos RJ45
3150
Puerta Principal
Laborales/Dept. Juridico Seguridad Baño Caballeros
12.94 mts6.70 mts
Presidencia
Contabilidad
Planificación
AdministraciónAdministración Sistema
Calidad Baño Damas
2
2
2
2 2
2
2
La tercera tubería principal ubica el ala derecha superior asignada para
las oficinas de Planificación, Calidad con el señor Huascas Pérez, una
oficina de momentos a la orden para cualquier eventualidad, más 4
puertos destinados al uso de impresoras en red para el área de recepción

MonitorDVR
2 oficina a la orden
4 Planificacion
4 Calidad
4 impresoras
_______________
14 cables para 7 wallplates de dos puertos RJ 45 cada uno
3150
Habitación
Baño
Puerta Principal
Laborales/Dept. Juridico Seguridad Baño Caballeros
12.94 mts6.70 mts3.00 mts
6.20mts
Presidencia
AdministraciónContabilidad
Baño Damas
SistemaAdministración
Planificación Calidad
2
22
2
2
2
2
De tal manera que en un plano final la red y las tuberías principales
quedarían de esta manera: 16 cables cat5e pasarían por la primera
tubería, por la segunda 14, al igual que 14 más por la tercera tubería
dando un total en las instalaciones de 44 puertos de red distribuidos por
las oficinas más 1 puerto para almacén, 1 para el tráiler ELECIMEC y 1
para tráiler Jilmar, con lo que se suman 3 puertos a los 44 que están
distribuidas en las instalaciones de la compañía dando un total de 47
puertos en uso de un swith de 48 puertos para RJ45.
MonitorDVR
4
1
Puertos faltantes:
1 para almacén
1 trailer ELECIJMEC
1 trailer Jilmar
3150
Habitación
Baño
Puerta Principal
12.94 mts6.70 mts3.00 mts
6.20mts
Presidencia
Calidad
Sistema
ContabilidadAdministración Administración
1
1
2
2
2
2
2
2
2
2
2
2 2
2
2
22
22
2
2

Por otra parte se realiza en base de la misma el servicio inalámbrico de la
misma red ubicando puntos para el uso de extensores de rango para la
ampliación de la señal WIFI
3150
Habitación
Baño
Puerta Principal
12.94 mts6.70 mts3.00 mts
6.20mts
Presidencia
Planificación
SistemaAdministración AdministraciónContabilidad
CalidadBaño Damas
Especificaciones técnicas de los componentes utilizados:
Tubería:
Cableado:
 Cable UTP Cat5e:
 Conectores Plug RJ45.
 Keystone Jacks Cat5e para RJ45.
 Bota protectora para RJ45.
 Patch Cord.
Equipos de red:
 Router de direccionamiento IP.
 Switch administrable PoE + L2 de 48 puertos Gigabit
JetStream con 4 ranuras de combo SFP modelo TL-SG3424.

 Patch Panel de Cat5e para RJ45 de 48 puertos: Los paneles
de parcheo " patch panel " son los elementos que concentran el
cableado de los puestos de trabajo en el interior del rack. Son
elementos normalizados para racks de 19" y existen distintos
modelos para las distintas categorías de cableado, tanto para
cables sin pantalla ( UTP ) como para cables apantallados ( FTP,
FFTP, SFTP, etc ), así como paneles de parcheo específicos para
fibra óptica. Los paneles de parcheo, mediante la utilización de
latiguillos, permiten la fácil asignación de los recursos y servicios
disponibles en el rack, hasta los puestos de trabajo de los usuarios.
 1 Rack de comunicaciones de suelo 19’’ /bastidor de
comunicaciones de 32 Unidades.
 1 Multitoma para Rack con formato de 19’’.
Herramientas de trabajo:
 Ponchadora de Alto Impacto: Se utiliza para la conexión con
herramienta de inserción y corte. Es la más utilizada por los
profesionales. Utiliza una herramienta específica para este tipo de
contacto, conocida como herramienta 110. En cada actuación de la
herramienta se conecta un único conductor, y el disparo de un
muelle sobre la cuchilla corta el excedente de cable. Se precisan 8
actuaciones de la herramienta para cada conector, por lo que el
tiempo de instalación puede superar los 3 o 4 minutos. Requiere de
personal experto para tener conexiones seguras. El uso inexperto
de la herramienta puede provocar accidentes.
 Crimpiadora.
 Probador de cable.
 LAN Tester.

Normas y estándares empleados:
Basándonos en la norma TIA/EIA - 568 - B Estándares de Cableado para
Edificios Comerciales.
Especifica un sistema de cableado genérico a fin de proveer un sistema
de transporte de información con redes externas por un medio común y
establece los requisitos de funcionamiento para dicho sistema de
cableado, como lo son: „ Requisitos de componentes „ Limitaciones de
distancias de cableado „ Configuraciones de tomas / conectores „
Topología.
La administración del sistema de cableado incluye la documentación de
los cables, terminaciones de los mismos, paneles de parcheo, armarios
de telecomunicaciones y otros espacios ocupados por los sistemas. La
norma TIA/EIA 606 proporciona una guía que puede ser utilizada para la
ejecución de la administración de los sistemas de cableado. Para proveer
un esquema de información sobre la administración del camino para el
cableado de Telecomunicación, espacios y medios independientes.
Marcando con un código de color y grabando en los datos para la
administración de los cables de telecomunicaciones para su debida
identificación.
La siguiente tabla muestra el código de color en los cables.
NARANJA Terminación central de oficina
VERDE Conexión de red / circuito auxiliar
PURPURA Conexión mayor / equipo de dato
BLANCO Terminación de cable MC a IC
GRIS Terminación de cable IC a MC
AZUL Terminación de cable horizontal
CAFÉ Terminación del cable del campus
AMARILLO Mantenimiento auxiliar, alarmas y seguridad

ROJO Sistema de teléfono
TIA/EIA TSB−67 especificación del desempeño de transmisión en el
campo de prueba del sistema de cableado utp:
Este boletín especifica las características eléctricas de los equipos de
prueba, métodos de prueba y Mínimas características de transmisión del
UTP en categorías 3, 4 y 5.
Por lo que se deben hacer ciertas consideraciones a la hora de
seleccionar el cableado horizontal:
• Contiene la mayor cantidad de cables individuales en el edificio.
•No es muy accesible; el tiempo, esfuerzo y habilidades requeridas para
hacerle cambios son muy grandes.
• Debe acomodar varias aplicaciones de usuario; para minimizar los
cambios requeridos cuando las Necesidades evolucionan.
• Es necesario evitar colocar los cables de cobre muy cerca de fuentes
potenciales de emisiones Electromagnéticas (EMI).
Consideraciones de diseño
Los costos en materiales, mano de obra e interrupción de labores al hacer
cambios en el cableado Horizontal pueden ser muy altos. Para evitar
estos costos, el cableado horizontal debe ser capaz de Manejar una
amplia gama de aplicaciones de usuario. La distribución horizontal debe
ser diseñada para
Facilitar el mantenimiento y la relocalización de áreas de trabajo.
El diseñador también debe considerar incorporar otros sistemas de
información del edificio por ej. Otros sistemas tales como televisión por
cable, control ambiental, seguridad, audio, alarmas y sonido) al
seleccionar y diseñar el cableado horizontal.
Dentro del cuarto de comunicaciones se deberá dejar un espacio de 15,2
cm entre el bastidor y la pared, para la ubicación del equipamiento,

además de otros 30,5 a 45,7 cm para el acceso físico de los trabajadores
y del personal de mantenimiento, permitiendo acceder fácilmente tanto a
la parte trasera de los equipos. Para poder Colocarlo se fijaran
apropiadamente al piso adicionando una placa para piso de 59,9 cm.
Topología
La norma EIA/TIA 568-A hace las siguientes recomendaciones en cuanto
a la topología del cableado horizontal:
• El cableado horizontal debe seguir una topología estrella.
•Cada toma/conector de telecomunicaciones del área de trabajo debe
conectarse a una interconexión en el cuarto de telecomunicaciones.
• El cableado horizontal en una oficina debe terminar en un cuarto de
telecomunicaciones ubicado en el mismo piso que el área de trabajo
servida.
• Los componentes eléctricos específicos de la aplicación (como
dispositivos acopladores de impedancia) no se instalarán como parte del
cableado horizontal; cuando se necesiten, estos componentes se deben
poner fuera de la toma/conector de telecomunicaciones.
• El cableado horizontal no debe contener más de un punto de transición
entre cable horizontal y cable 5
Evitado de interferencia electromagnética:
A la hora de establecer la ruta del cableado de los closets de alambrado a
los nodos es una consideración primordial evitar el paso del cable por los
siguientes dispositivos:
• Motores eléctricos grandes o transformadores (mínimo 1.2 metros).
• Cables de corriente alterna
•Mínimo 13 cm. para cables con 2KVA o menos • Mínimo 30 cm. para
cables de 2KVA a 5KVA

•Mínimo 91cm. para cables con más de 5KVA
•Luces fluorescentes y balastros (mínimo 12 centímetros). El ducto debe ir
perpendicular a las luces fluorescentes y cables o ductos eléctricos.
• Intercomunicadores (mínimo 12 cms.)
• Equipo de soldadura
• Aires acondicionados, ventiladores, calentadores (mínimo 1.2 metros).
• Otras fuentes de interferencia electromagnética y de radio frecuencia.
Tubería:
La fijación de las tuberías será realizada con perfiles, barras roscadas y
abrazaderas tipo “morochas” con ramplús, así como también se
dispondrán de suficientes cajas de paso y distribución para facilitar la
correcta manipulación del cable.
Es importante decir que todos los tubos deben de ser limados y
escariados, para evitar daños de los cables y las uniones se harán con
anillos de empalme o conectores con rosca y tuercas especiales para tal
fin.
Para el sistema de aterramiento de 2’’, 1’’ y ¾’’ respectivamente. Sin
embrago las pulgadas de la misma la determinara la cantidad de cables
que transitaran por esta. La siguiente tabla se aplica para la cantidad de
cables que pasaran en una tubería según la norma 569 para cable UTP
6,1 cm – 0,24 pulgadas.

Medida de la tubería en pulgadas Numero de cables.
Diámetro externo del
cable UTP.
Cm Pulgadas
1.6 ½ 0
2.1 ¾ 3
2.7 1 6
3.5 1 ¼ 10
4.1 1 ½ 15
5.3 2 20
6.3 2 ½ 30
7.8 3 40
Todas las tuberías deberán cumplir con las condiciones de separación de
20cm de cualquier línea AC:
12 cm de Balastros y lámparas fluorescentes
1 mtr de cualquier línea AC de más de 5KVA
1.2 cm de cualquier motor o transformador, aire acondicionado,
ventiladores y calentadores.

La siguiente tabla debe ser usada para la separación de canalizaciones
de telecomunicaciones y línea de energía eléctrica del cableado.
Condición
Distancia mínima de separación del cableado de
telecomunicaciones y líneas de energía eléctrica (480
VRMS)
Menor de 2KVA 2-5 KVA Mayor 5 KVA
Líneas de
energía o
equipos
eléctricos
próximos a
cableado de
telecom,
metálicos
abiertos o
canalizaciones
no metálicas
130 mtrs. O 5
pulgadas
130 mm ó 12
pulgadas
610 mm ó 24
pulgadas
Líneas de
energía ó
equipos
electrónicos
próximos a
canalizaciones
metálicas
aterradas
65 mm ó 5,2
pulgadas
150 mm ó 6
pulgadas
310 mm ó 12
pulgadas
Línea de
energía dentro
de conductos
metálicos
aterrados (ó el
blindaje
equivalente)
próximos a la
trayectoria
=
75 mm ó 3
pulgadas
150 mm ó 6
pulgadas

Informe cableado estructurado

Más contenido relacionado

La actualidad más candente

Similar a Informe cableado estructurado

Más de kyaalena

Último

Informe cableado estructurado
