El documento describe los componentes clave de un sistema de cableado estructurado, incluyendo el cableado horizontal y vertical, los cuartos de telecomunicaciones y equipo, y los estándares de cables UTP/STP. Explica que el cableado estructurado distribuye cables dentro de un edificio para implementar una red de área local y debe seguir las limitaciones del diseño de red como la longitud máxima de segmento.

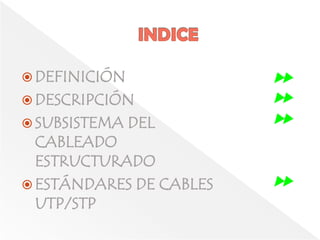

2.  DEFINICIÓN
 DESCRIPCIÓN
 SUBSISTEMA DEL
CABLEADO
ESTRUCTURADO
 ESTÁNDARES DE CABLES
UTP/STP

3.  Consiste en el tendido de
cables en el interior de un
edificio con el propósito
de implantar una red de
área local. Suele tratarse de
cable de par trenzado de
cobre, para redes de tipo
IEEE 802.3. No
obstante, también puede
tratarse de fibra óptica o
cable coaxial.

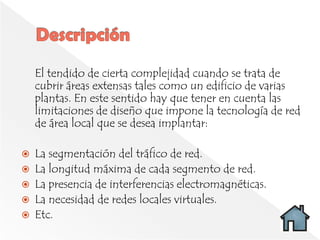

4. El tendido de cierta complejidad cuando se trata de
cubrir áreas extensas tales como un edificio de varias
plantas. En este sentido hay que tener en cuenta las
limitaciones de diseño que impone la tecnología de red
de área local que se desea implantar:
 La segmentación del tráfico de red.
 La longitud máxima de cada segmento de red.
 La presencia de interferencias electromagnéticas.
 La necesidad de redes locales virtuales.
 Etc.

5.  Sistema de cableado horizontal.
 Sistema de cableado vertical.
 Cuarto o espacio de
telecomunicaciones.
 Cuarto o espacio de equipo
 Cuarto o espacio de entrada de
servicios.
 Sistema de puesta a tierra para
telecomunicaciones.

6.  El cableado horizontal en cada oficina
terminará en un armario de
comunicaciones ubicado en el mismo piso
que el área de trabajo servida.
 El cableado horizontal constará de cable de
cobre de par trenzado (UTP, STP, FTP).

8.  El cableado vertical permite la comunicación
de cada armario de comunicación por piso de
un edificio hasta el armario de
telecomunicaciones central del centro de
cómputo.
 Puede utilizarse cable UTP, STP, FTP o fibra
óptica

10.  El espacio de este subsistema no será
compartido con instalaciones eléctricas que
no sean de Comunicaciones.
 Albergará equipos de Comunicaciones,
terminaciones de cable y de cableado de
interconexión asociado.

11.  El cuarto de equipo es un espacio centralizado de
uso específico para equipo de telecomunicaciones
tal como central telefónica, equipo de cómputo
y/o conmutador de video.
 Los cuartos de equipo se consideran distintos de
los cuartos de telecomunicaciones por la
naturaleza, costo, tamaño y/o complejidad del
equipo que contienen. Todo edificio debe
contener un cuarto de telecomunicaciones o un
cuarto de equipo. Los requerimientos del cuarto
de equipo se especifican en los estándares
ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

12.  El cuarto de entrada de servicios consiste en la
entrada de los servicios de telecomunicaciones
al edificio, incluyendo el punto de entrada a
través de la pared y continuando hasta el cuarto
o espacio de entrada. El cuarto de entrada
puede incorporar el "backbone" que conecta a
otros edificios en situaciones de campus. Los
requerimientos de los cuartos de entrada se
especifican en los estándares ANSI/TIA/EIA-
568-A y ANSI/TIA/EIA-569.

13.  El sistema de puesta a tierra y puenteado
establecido en el estándar ANSI/TIA/EIA-607
es un componente importante de cualquier
sistema de cableado estructurado moderno.

14.  Cat 1: actualmente no reconocido por TIA/EIA. Fue usado para comunicaciones
telefónicas POTS, IGDN y cableado de timbrado.
 Cat 2: actualmente no reconocido por TIA/EIA. Fue frecuentemente usado para
redes token ring (4 Mbit/s).
 Cat 3: actualmente definido en TIA/EIA-568-B. Fue (y sigue siendo) usado para
redes ethernet (10 Mbit/s). Diseñado para transmisión a frecuencias de hasta 16
MHz.
 Cat 4: actualmente no reconocido por TIA/EIA. Frecuentemente usado en redes
token ring (16 Mbit/s). Diseñado para transmisión a frecuencias de hasta 20 MHz.
 Cat 5: actualmente no reconocido por TIA/EIA. Frecuentemente usado en redes
ethernet, fast ethernet (100 Mbit/s) y gigabit ethernet (1000 Mbit/s). Diseñado
para transmisión a frecuencias de hasta 100 MHz.
 Cat 5e: actualmente definido en TIA/EIA-568-B. Frecuentemente usado en redes
fast ethernet (100 Mbit/s) y gigabit ethernet (1000 Mbit/s). Diseñado para
transmisión a frecuencias de hasta 100 MHz.
 Cat 6: actualmente definido en TIA/EIA-568-B. Usado en redes gigabit ethernet
(1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz.
