El documento describe los conceptos básicos de las redes LAN, la topología de red en bus, anillo y estrella, y el cableado estructurado. Explica que el cableado estructurado consiste en tender cables en el interior de un edificio siguiendo estándares para implantar una red de área local, con cableado horizontal y vertical. También presenta los estándares de cables UTP/STP Cat 3 a Cat 7.

1. REDES Y CABLEADO ESTRUCTURADO PRACTICA 7 CRISTIAN CANO SEDANO

2. LAN Es la interconexión de varios ordenadores y periféricos. Su extensión esta limitada físicamente a un edificio o a un entorno de hasta 200 metros. Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc. , permite que dos o más dispositivos se comuniquen.

3. TOPOLOGIA Red en Bus: Todas las estaciones se conectan a un único canal de comunicación y escuchan los mensajes. Muy buena flexibilidad y Posibilidad de ampliar/suprimir estaciones Inconveniente: Si falla el cable se cae toda la red

4. Red en Anillo: Bus cerrado en sus extremos. Cada estación está conectada a otras dos. Recibe la información y si no es para ella pasa a la siguiente. Buena flexibilidad Inconveniente: Si se avería un tramo se pierde toda la red

5. Red en Estrella: La más utilizada Las estaciones se conectan mediante líneas independientes y bidireccionales a un nodo central al que le llega la información, que retransmite a otra estación. Buena flexibilidad Ventaja: Si falla un cable no afecta al resto de las estaciones

6. CABLEADO ESTRUCTURADO Es el sistema colectivo de cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio o campus. Las características e instalación de estos elementos se deben hacer en cumplimiento de estándares para que califiquen como cableado estructurado

8. El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3. No obstante, también puede tratarse de fibra óptica o cable coaxial. hay que tener en cuenta las limitaciones de diseño que impone la tecnología de red de área local que se desea implantar: La segmentación del tráfico de red. La longitud máxima de cada segmento de red. La presencia de interferencias electromagnéticas. La necesidad de redes locales virtuales.

9. la idea del cableado estructurado es: Tender cables en cada planta del edificio. Interconectar los cables de cada planta. Cableado horizontal o de planta En cada planta se instalan las rosetas (terminaciones de los cables) que sean necesarias en cada dependencia. De estas rosetas parten los cables que se tienden por el falso suelo (o por el falso techo) de la planta. Todos los cables se concentran en el denominado armario de distribución de planta o armario de telecomunicaciones

11. Cableado vertical Hay que interconectar todos los armarios de distribución de planta mediante otro conjunto de cables que deben atravesar verticalmente el edificio de planta a planta. Esto se hace a través de las canalizaciones existentes en el edificio En los casos donde el armario de distribución ya tiene electrónica de red, el cableado vertical cumple la función de red troncal. Obsérvese que éste agrega el ancho de banda de todas las plantas. Por tanto, suele utilizarse otra tecnología con mayor capacidad.

12. El cableado estructurado está compuesto de varios subsistemas: Sistema de cableado vertical. Sistema de cableado horizontal. Salida de área de trabajo. Cuarto o espacio de telecomunicaciones. Cuarto o espacio de equipo. Cuarto o espacio de entrada de servicios. Administración, etiquetado y pruebas. Sistema de puesta a tierra para telecomunicaciones. El sistema de canalizaciones puede contener cableado vertebral u horizontal.

13. Estándares de Cables UTP/STP Cat 1: Fue usado para comunicaciones telefónicas POTS, ISDN y cableado de timbrado. Cat 2: actualmente no reconocido por TIA/EIA. Fue frecuentemente usado para redes de (4 Mbit/s). Cat 3: actualmente definido en TIA/EIA-568-B. Fue (y sigue siendo) usado para redes ethernet (10 Mbit/s). Diseñado para transmisión a frecuencias de hasta 16 MHz. Cat 4: Frecuentemente usado en redes (16 Mbit/s). Diseñado para transmisión a frecuencias de hasta 20 MHz. Cat 5: Frecuentemente usado en redes ethernet, fast ethernet (100 Mbit/s) (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz. Cat 5e: actualmente definido en TIA/EIA-568-B. Frecuentemente usado en redes fast ethernet (100 Mbit/s) (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz.

14. Cat 6: actualmente definido en TIA/EIA-568-B. Usado en redes gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz. Cat 6a: actualmente definido en TIA/EIA-568-B. Usado en un futuro en redes 10 gigabit ethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 500 MHz. Cat 7: actualmente no reconocido por TIA/EIA. Usado en un futuro en redes 10 gigabit ethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 600 MHz.

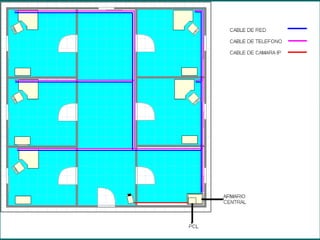

15. PROYECTO 1º PLANTA

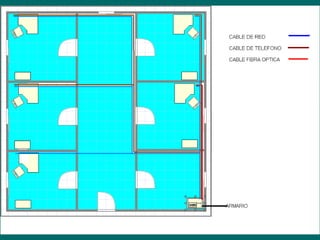

17. PROYECTO 2º PLANTA

19. ARMARIO

21. MATERIALES Y PRESUPUESTO

22. 1 cámara IP – 200€ Cable de red UTP cat. 5e – 1 bobina – 60€ Cable de teléfono – 15€/m Fibra óptica – 5m – 90€ 2 Convertidores de red a FO – 600€ 2 PCL – 250€ 1 Armario – 50€ 18 rosetas – 70€ 2 pad panel telefónicos – 40€

23. 2 pad panel Internet – 40€ 2 Switch – 90€ 1 centralita telefónica – 400€ 1 punto de acceso inalámbrico – 50€ 2 regletas de enchufes – 150€ 1 Rack 12 “u” – 250€ 1 Rack 8 “u” – 200€ Total: 2740€
