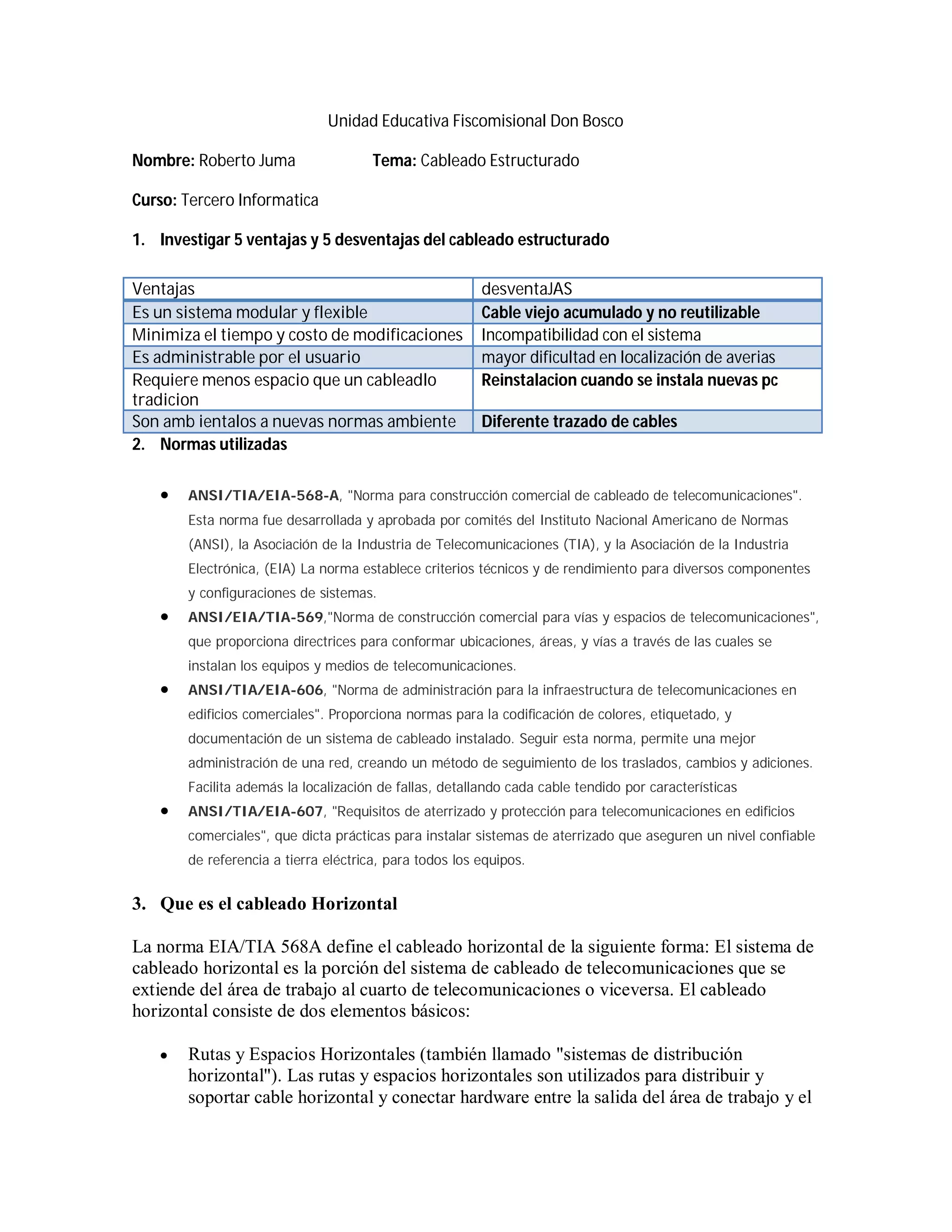

1. Unidad Educativa Fiscomisional Don Bosco
Nombre: Roberto Juma Tema: Cableado Estructurado
Curso: Tercero Informatica
1. Investigar 5 ventajas y 5 desventajas del cableado estructurado
Ventajas desventaJAS
Es un sistema modular y flexible Cable viejo acumulado y no reutilizable
Minimiza el tiempo y costo de modificaciones Incompatibilidad con el sistema
Es administrable por el usuario mayor dificultad en localización de averias
Requiere menos espacio que un cableadlo Reinstalacion cuando se instala nuevas pc
tradicion
Son amb ientalos a nuevas normas ambiente Diferente trazado de cables
2. Normas utilizadas
 ANSI/TIA/EIA-568-A, "Norma para construcción comercial de cableado de telecomunicaciones".
Esta norma fue desarrollada y aprobada por comités del Instituto Nacional Americano de Normas
(ANSI), la Asociación de la Industria de Telecomunicaciones (TIA), y la Asociación de la Industria
Electrónica, (EIA) La norma establece criterios técnicos y de rendimiento para diversos componentes
y configuraciones de sistemas.
 ANSI/EIA/TIA-569,"Norma de construcción comercial para vías y espacios de telecomunicaciones",
que proporciona directrices para conformar ubicaciones, áreas, y vías a través de las cuales se
instalan los equipos y medios de telecomunicaciones.
 ANSI/TIA/EIA-606, "Norma de administración para la infraestructura de telecomunicaciones en
edificios comerciales". Proporciona normas para la codificación de colores, etiquetado, y
documentación de un sistema de cableado instalado. Seguir esta norma, permite una mejor
administración de una red, creando un método de seguimiento de los traslados, cambios y adiciones.
Facilita además la localización de fallas, detallando cada cable tendido por características
 ANSI/TIA/EIA-607, "Requisitos de aterrizado y protección para telecomunicaciones en edificios
comerciales", que dicta prácticas para instalar sistemas de aterrizado que aseguren un nivel confiable
de referencia a tierra eléctrica, para todos los equipos.
3. Que es el cableado Horizontal
La norma EIA/TIA 568A define el cableado horizontal de la siguiente forma: El sistema de
cableado horizontal es la porción del sistema de cableado de telecomunicaciones que se
extiende del área de trabajo al cuarto de telecomunicaciones o viceversa. El cableado
horizontal consiste de dos elementos básicos:
 Rutas y Espacios Horizontales (también llamado "sistemas de distribución
horizontal"). Las rutas y espacios horizontales son utilizados para distribuir y
soportar cable horizontal y conectar hardware entre la salida del área de trabajo y el

2. cuarto de telecomunicaciones. Estas rutas y espacios son los "contenedores" del
cableado Horizontal.
El cableado horizontal incluye:
 Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de trabajo.
En inglés: Work Area Outlets (WAO).
 Cables y conectores de transición instalados entre las salidas del área de trabajo y el
cuarto de telecomunicaciones.
 Paneles de empalme (patch panels) y cables de empalme utilizados para configurar
las conexiones de cableado horizontal en el cuarto de telecomunicaciones.
4. Cableado Vertical
El propósito del cableado del backbone es proporcionar interconexiones entre cuartos
de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones.
El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios
pisos. El cableado del backbone incluye medios de transmisión (cable), puntos
principales e intermedios de conexión cruzada y terminaciones mecánicas. El cableado
vertical realiza la interconexión entre los diferentes gabinetes de telecomunicaciones y
entre estos y la sala de equipamiento. En este componente del sistema de cableado ya
no resulta económico mantener la estructura general utilizada en el cableado horizontal,
sino que es conveniente realizar instalaciones independientes para la telefonía y datos.
Normalmente, el tendido físico del backbone se realiza en forma de estrella, es decir, se
interconectan los gabinetes con uno que se define como centro de la estrella, en donde
se ubica el equipamiento electrónico más complejo.
El backbone de datos se puede implementar con cables UTP y/o con fibra óptica. En el
caso de decidir utilizar UTP, el mismo será de categoría 5e, 6 o 6A y se dispondrá un
número de cables desde cada gabinete al gabinete seleccionado como centro de estrella.
5. Cuarto de telecomunicaciones
Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo
necesario para conectar el edificio a servicios externos. Puede contener el punto de
demarcación. Ofrecen protección eléctrica establecida por códigos eléctricos aplicables.
Deben ser diseñadas de acuerdo a la norma EIA/TIA-569-A. Los requerimientos de
instalación son:
 Precauciones en el manejo del cable
 Evitar tensiones en el cable
 Los cables no deben enrutarse en grupos muy apretados
 Utilizar rutas de cable y accesorios apropiados 100 ohms UTP y STP
 No giros con un angulo menor de 90 grados ni mayor de 270

3. 6. Cables y distancias
 categoría 1: se utiliza para comunicaciones telefónicas y no es adecuado para la
transmisión de datos ya que sus velocidades no alcanzan los 512 kbit/s.
 categoría 2: puede transmitir datos a velocidades de hasta 4 Mbit/s.
 categoría 3: se utiliza en redes 10BaseT y puede transmitir datos a velocidades
de hasta 10 Mbit/s.
 categoría 4: se utiliza en redes Token Ring y puede transmitir datos a
velocidades de hasta 16 Mbit/s.
 categoría 5: puede transmitir datos a velocidades de hasta 100 Mbit/s.
 categoría 6: Redes de alta velocidad hasta 1 Gbit/s.
7. Impedancia y distorcion por retardo
Las líneas de transmisión tendrán en alguna porción ruido de fondo, generado por
fuentes externas, el transmisor o las líneas adyacentes. Este ruido se combina con la
señal transmitida. La distorsión resultante puede ser menor, pero la atenuación puede
provocar que la señal digital descienda al nivel de la señal de ruido. El nivel de la señal
digital es mayor que el nivel de la señal de ruido, pero se acerca al nivel de la señal de
ruido a medida que se acerca al receptor. Una señal formada por varias frecuencias es
propensa a la distorsión por retardo causada por la impedancia, la cual es la resistencia
al cambio de las diferentes frecuencias.
8. Elementos de hardware
 Area de Trabajo
 Toma de equipo
 Cableado Horizontal
 Cableado Vertical
 Armario de telecomunicaciones
9. Elementos del software
El sistema de puesta a tierra y puenteo establecido en estándar ANSI/TIA/EIA-607 es
un componente importante de cualquier sistema de cableado estructurado moderno. El
gabinete deberá disponer de una toma de tierra, conectada a la tierra general de la
instalación eléctrica, para efectuar las conexiones de todo equipamiento. El conducto de
tierra no siempre se halla indicado en planos y puede ser único para ramales o circuitos
que pasen por las mismas cajas de pase, conductos ó bandejas. Los cables de tierra de
seguridad serán puestos a tierra en el subsuelo.
