ESQUEMA DEL INFORME DE PRÁCTICAS PROFESIONALES
PARA EL DISEÑO E IMPLEMENTACIÓN DE CABLEADO DE
REDES DE DATOS
Cubierta y carátula……………………………………………..
Dedicatoria …………………………………………………..
Agradecimiento
Presentación
Introducción
Contenido ……………………………………………………………………………………………………..
CAPITULO I: ASPECTOS GENERALES DE LA EMPRESA
1.1. Historia y localización de la Empresa donde se realizó la Práctica .................... 10
1.2. Organigrama de la Empresa y descripción de funciones ................................... 12
1.3. Área donde se efectuó la práctica...................................................................... 15
1.4. Objetivos de la Práctica ..................................................................................... 18
1.4.1. Objetivos de la Empresa
1.4.2. Objetivos del Practicante
CAPÍTULO II: ASPECTOS TECNICOS
2.1. Descripción de las actividades realizadas…………………………20
2.2. Propuesta a la empresa………………………………..22
2.2.1. Problemática…………………………………22
2.2.2. Descripción de la Propuesta …………………………..25
2.2.3. Dificultades y logros alcanzados en el desarrollo de la propuesta …………….26
CAPÍTULO III: MARCO TEÓRICO
3.1. Marco Referencial ……………….28
3.2. Sistema de Cableado Estructurado ……………………….30
3.2.1 Cableado Horizontal
3.2.2 Cableado Vertical o Backbone
3.2.3 Área de trabajo
3.2.4 Cuarto de telecomunicaciones
3.2.5 Cuarto de equipos
3.2.6 Cuarto de entrada de servicios
3.2.7 Cableado del backbone
3.2.8 Sistema de puesta a tierra y puenteado

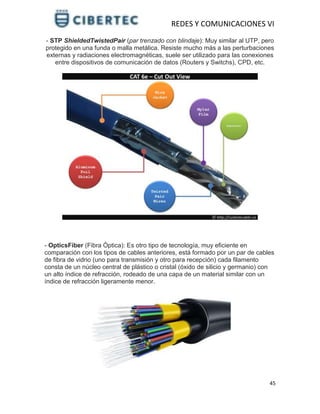

3.3 Tipo de cables:
Tipos o topologías de redes
Tipos de Canaletas
3.5.1 Accesorios

5
CAPÍTULO IV: DESARROLLO DE LA PROPUESTA
4.1. Equipamiento de Hardware y Software de la Empresa ó Institución
4.1.1 Hardware
Equipos:
4.1.2 Software
4.2 Diseño y Planificación de la Red
4.2.1. Plano de Red Propuesta:
Plano de Cableado de Datos
Plano de direccionamiento.
Plano de cámaras
Plano de telefono
Plano de cableado eléctrico.
4.3 Materiales, Herramientas e Instrumentos para realizar el proyecto

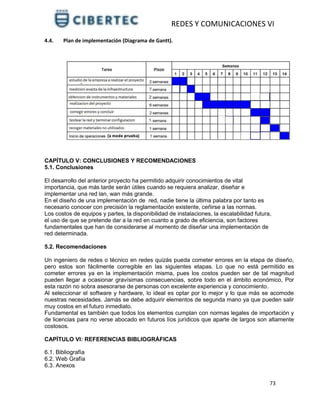

4.4 Plan de implementación (Diagrama de Gantt).
CAPÍTULO V: CONCLUSIONES Y RECOMENDACIONES
5.1. Conclusiones
5.2. Recomendaciones
CAPÍTULO VI: REFERENCIAS BIBLIOGRÁFICAS
6.1. Bibliografía
6.2. Web Grafía
6.3. Anexos

6
CAPITULO I
ASPECTOS GENERALES DE LA
EMPRESA

7
1.5. Historia y localización de la Empresa donde se realizó la Práctica
La academia TELENORT, tuvo su origen hace 4 años, fue construida con una infraestructura débil y con
muy pocas aulas, el fundador es el ingeniero Héctor Peláez quien luego de graduarse de la UNT mantuvo la
idea de empezar las actividades académicas, de crear su propio campus para brindar conocimientos
adquiridos.
El 1 de setiembre de 2004 el Instituto es inaugurado por el mismo fundador y el 4 de octubre del mismo año
se inician sus actividades académicas con la matrícula de 23 estudiantes en las carreras que se dictaban en
ese entonces con el fin de atender las necesidades de las empresas del sector
técnico/administrativo, quienes requerían profesionales, el Instituto ofrecía carreras profesionales técnicas:
administración, computación e informática, contabilidad y secretariado ejecutivo.
En el año 2007 el Instituto inicia su proceso de expansión en la formación de profesionales técnicos con visión
innovadora, creando el programa TALLER PRACTICO, hoy en día la academia TELENORT tiene una sola
sede que cuenta con seis cursos en taller práctico, con un curso completo de ofimática y las titulaciones salen
a nombre de la UNT.
Av. España frente a la OR 2° piso

8
1.6. Organigrama de la Empresa y descripción de funciones
:
GERENTE
DOCENTES
CONTRATADOS
DOCENTES
TITULADOS
JEFE DE
ESTUDIOS
SECRETARIA
GENERAL
ASISTENTE
(SECRETARIA)
PRODUCCIONPERSONAL DE
LIMPIEZA
PUBLICIDAD
SOPORTE
TECNICO

9
Funciones:
 Formación en los niveles técnico profesional, tecnólogo y practico, de acuerdo con las
necesidades, mediante la organización académica por talleres de 20 días, alrededor de ejes
temáticos y problemáticos definidos según las prioridades locales, de duración temporal y con
certificados a nombre de la UNT que combatan la inercia de alguna otra institución práctica.
 Investigación en sentido estricto sobre temas específicos en los campos del taller, ofimática,
diseño gráfico y AutoCAD para producir conocimiento útil que permita caracterizar las
situaciones que se presentan los jóvenes estudiantes y sus posibles soluciones. La
investigación será determinante en los procesos de formación de investigadores prácticos que
sean capaces de aproximarse a los temas de su competencia y comprensión de la complejidad
de los cursos o talleres que les corresponde estudiar. La investigación constituye en obtener
más conocimiento con respecto a cada curso y que sea ejecutado.
 Investigación formativa como vía imprescindible para la formación de los nuevos técnicos y
para la educación permanente de los certificados y miembros que se ocupen de los temas
tratados por la Institución; esta investigación es inherente a los modelos curriculares de
formación regular y permanente como cualquier otra academia.
 Servicio docente, tomado como el compromiso que adquiere la Institución referente a apoyar
con su conocimiento, experiencia y el dominio de los temas dados, los programas, asignaturas
o talleres prácticos y de extensión que ofrecen otras instituciones académicas.
 Ofrecimiento de servicios entendidos como la función educativa práctica y teórica, la cual
adquiere en la nueva Institución el sentido de comunicación con la población trujillana a la cual
llega para entregar sus conocimientos por diferentes medios. En este caso el nuevo curso un
vehículo de la práctica y la investigación, a través de lo cual se entrega un conocimiento, se
realiza un aprendizaje bueno.
 La vigencia, pertinencia y actualización de los contenidos educativos de los
Programas académicos y talleres.
 La formación y desarrollo de competencias profesionales de los estudiantes a través de la
adquisición y construcción de conocimientos, con actitudes y habilidades para la aplicación de
conocimiento y la solución de problemas.
 Alcanzar los propósitos educativos de la institución bajo el Modelo Educativo del Siglo XXI
orientado a la formación y desarrollo de competencias profesionales, enmarcados en cada
programa educativo que se imparten en los Institutos Tecnológicos Federales y
Descentralizados dependientes de la Dirección General de Educación Superior Tecnológica.

10

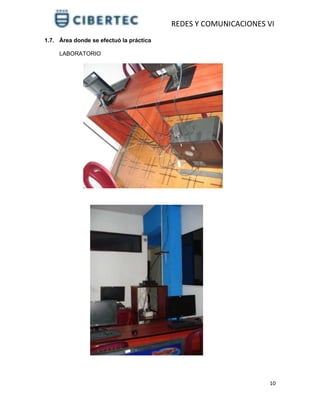

1.7. Área donde se efectuó la práctica
LABORATORIO

13
1.8. Objetivos de la Práctica
1.8.1. Objetivos de la Empresa
Solucionar fallas de servicios para el desarrollo y cumplimiento eficaz en
cada oficina y laboratorio en la empresa.
 Tener una buena infraestructura
 Comodidad en su cableado y servicios prestados.
 Tener una red escalable
 disminuir el costo de las llamadas
intuyamos a jóvenes y adultos, profesionales y aprendices a realizar cursos y
talleres prácticos/teóricos para realizar soluciones en el transcurso de su carrera o
trabajo.
1.8.2. Objetivos del Practicante
Ejecutar nuestros conocimientos adquiridos a lo largo de los ciclos de estudio en la
institución, y ponerlos en práctica para poder lograr un buen desempeño en el
ámbito laboral y poder contribuir con los objetivos empresariales modificar en su
totalidad la implementación del centro de prácticas (dispositivos, accesorios y
demás materiales, en el laboratorio presentado en imágenes anteriores)

14
CAPITULO II
ASPECTOS TECNICOS

15
2.1 descripción de las actividades realizadas
 Reconocimiento de las diferentes áreas en donde se implementara el
proyecto.
 Reconocimiento del cableado para los servicios que brinda la Empresa.
 Verificación de las fallas ya existentes para tomar las medidas del caso.
 Medición del cableado y cálculo de otros accesorios para poder empezar el
proyecto.
 Cotización de materiales y equipos para la implementación del cableado
estructurado.
 Informe a los encargados de la empresa del estado actual de red.
 Propuesta para la implementación del proyecto.
2.2 propuesta a la empresa
 Solucionar la deficiencia del sistema de cableado de red existente en las
diferentes áreas basadas a redes de la academia.
 Brindar un servicio óptimo que permita a los encargados de cada area
brindar sus servicios de manera eficiente.
 Permitir la buena coordinación del profesor y de los alumnos en el
laboratorio bien implementado.

2.2.1. Problemática:
 El servicio de red presenta fallas de conectividad de red , la señal
baja y muy lenta.
 El tendido actual del cableado estructurado no cuenta con las
normas necesarias del cableado estructurado.
 El cableado UTP tiene interferencias.
 Algunas áreas no cuentan con servicios de red.
2.2.2 Descripción de la propuesta:
 Reestructuración del cableado de red ya existente que no permite un buen
rendimiento y desempeño de la misma. Perjudicando a los usuarios en sus labores
encomendadas..
 Configuración de equipos de distribución y acceso para permitir un buen
desempeño en el flujo de la red
 Implementación de un servidor que controle el acceso y proporcione mayor
seguridad a la red
 Implementación de vlan’s para la mejor performance de la red

16
2.2.3 Dificultades y logros alcanzados en el desarrollo de la
propuesta:
 La estructura actual nos presenta un diseño adecuado de la implementación de
cableado estructurado.
 Difícil acceso en áreas donde se tiene que implementar el cableado de la red y
otros.
 En el mercado no se encontraba los equipos con los requisitos necesarios.
 Ambientes inadecuados para la ubicación de los dispositivos de red.
 Gestionar un presupuesto de los gastos de materiales y equipos necesarios para
la implementación del proyecto.
 Finalización del proyecto de manera eficaz cumpliendo con lo pactado con la
empresa.
 Falta de egresos de la empresa para adquirir sus productos.

17
CAPITULO III
MARCO TEORICO

18
3.1 marco referencial
Concepto
Es el conjunto de normas y estándares que regulan la implementación de cableado de
red. El cableado estructurado está regulado por estándares internacionales que se
encarga de mantener las normas que deben de cumplir para su implementación eficaz.
Que sirve para interconectar equipos activos, de diferentes o iguales tecnologías
permitiendo la integración de los diferentes sistemas de control, comunicación y manejo
de información, sean estos de vos datos y video, así como los equipos de conmutación y
otros sistemas de administración.
En un sistema de cableado estructurado cada estación se conecta a un punto de la
central, facilitando la interconexión y la administración del sistema, esta disposición nos
permite la comunicación virtualmente con cualquier dispositivo en cualquier lugar y
cualquier momento
3.2 Sistema de cableado estructurado
Un sistema de cableado da soporte físico para la transmisión de las señales asociadas a los
sistemas de voz, telemáticos y de control existentes en un edificio o conjunto de edificios (campus).
Para realizar esta función un sistema de cableado incluye todos los cables, conectores,
repartidores.

19
3.2.1 Cableado Horizontal
El cableado Horizontal es el cableado que se extiende desde el armario de
telecomunicaciones o Rack hasta la estación de trabajo. Es muy dificultoso remplazar el
cableado Horizontal, por lo tanto es de vital importancia que se consideren todos los
servicios de telecomunicaciones al diseñar el cableado Horizontal antes de comenzar con
él. Imagínese una situación en la cual usted a diseñado y construido una red, y en la
práctica detecta que se produce gran cantidad de errores en los datos debido a un mal
cableado. En esa situación usted debería invertir gran cantidad de dinero en una nueva
instalación que cumpla con las normas de instalación de cableado estructurado vigente , lo
que le asegura una red confiable.

20
 El cableado horizontal deberá diseñarse para ser capaz de manejar
diversas aplicaciones de usuario incluyendo:
 Comunicaciones de voz (teléfono).
 Comunicaciones de datos.
 Redes de área local.

21
La norma EIA/TIA 568A define el cableado horizontal de la siguiente forma: El
sistema de cableado horizontal es la porción del sistema de cableado de
telecomunicaciones que se extiende del área de trabajo al cuarto de
telecomunicaciones o viceversa. El cableado horizontal consiste de dos elementos
básicos:
 Rutas y Espacios Horizontales (también llamado "sistemas de distribución
horizontal"). Las rutas y espacios horizontales son utilizados para distribuir y
soportar cable horizontal y conectar hardware entre la salida del área de
trabajo y el cuarto de telecomunicaciones. Estas rutas y espacios son los
"contenedores" del cableado Horizontal.
1.- Si existiera cielo raso suspendido se recomienda la utilización de
canaletas para transportar los cables horizontales.
2.- Una tubería de ¾ in por cada dos cables UTP.
3.- Una tubería de 1in por cada cable de dos fibras ópticas.
4.- Los radios mínimos de curvatura deben ser bien implementados.
a) El cableado Horizontal Incluye:
 Las salidas (cajas/placas/conectores) de telecomunicaciones en el área de
trabajo. En inglés: Work Area Outlets (WAO).
 Cables y conectores de transición instalados entre las salidas del área de
trabajo y el cuarto de telecomunicaciones.
 Paneles de empalme (patch panels) y cables de empalme utilizados para
configurar las conexiones de cableado horizontal en el cuarto de
telecomunicaciones.

22
b) Consideraciones de diseño:
Los costes en materiales, mano de obra e interrupción de labores al hacer
cambios en el cableado horizontal pueden ser muy altos. Para evitar estos costes,
el cableado horizontal debe ser capaz de manejar una amplia gama de
aplicaciones de usuario. La distribución horizontal debe ser diseñada para facilitar
el mantenimiento y la relocalización de áreas de trabajo. El diseñador también
debe considerar incorporar otros sistemas de información del edificio (por ej.
televisión por cable, control ambiental, seguridad, audio, alarmas y sonido) al
seleccionar y diseñar el cableado horizontal.
c) Topología
La norma EIA/TIA 568A hace las siguientes recomendaciones en cuanto a la
topología del cableado horizontal:
 El cableado horizontal debe seguir una topología estrella.
 Cada toma/conector de telecomunicaciones del área de trabajo debe
conectarse a una interconexión en el cuarto de telecomunicaciones.
 El cableado horizontal en una oficina debe terminar en un cuarto de
telecomunicaciones ubicado en el mismo piso que el área de trabajo
servida.
 Los componentes eléctricos específicos de la aplicación (como dispositivos
acopladores de impedancia) no se instalarán como parte del cableado
horizontal; cuando se necesiten, estos componentes se deben poner fuera
de la toma/conector de telecomunicaciones.
 El cableado horizontal no debe contener más de un punto de transición
entre cable horizontal y cable plano.
 No se permiten empalmes de ningún tipo en el cableado horizontal.

23
d) Distancias
Sin importar el medio físico, la distancia horizontal máxima no debe exceder 90 m.
La distancia se mide desde la terminación mecánica del medio en la interconexión
horizontal en el cuarto de telecomunicaciones hasta la toma/conector de
telecomunicaciones en el área de trabajo.
Además se recomiendan las siguientes distancias:
 Se separan 10 m para los cables del área de trabajo y los cables del cuarto
de telecomunicaciones (cordones de parcheo, jumper y cables de equipo).
 Los cables de interconexión y los cordones de parcheo que conectan el
cableado horizontal con los equipos o los cables del vertebral en las
instalaciones de interconexión no deben tener más de 6 m de longitud.
 En el área de trabajo, se recomienda una distancia máxima de 3 m desde el
equipo hasta la toma/conector de telecomunicaciones.

24
e) Medios Reconocidos
Se reconocen tres tipos de cables para el sistema de cableado horizontal:
 Cables de par trenzado sin blindar (UTP) de 100 ohm y cuatro pares
 Cables de par trenzado blindados (STP) de 150 ohm y dos pares
 Cables de fibra óptica multimodo de 62.5/125 um y dos fibras
El cable coaxial de 50 ohm aún está reconocido como un cable que se puede
encontrar en instalaciones existentes; no se recomienda para las nuevas
instalaciones de cableado y se espera que sea eliminado en la próxima revisión de
esta norma. Se pueden emplear cables híbrido formados de más de uno de los
cables anteriormente reconocidos dentro de un mismo recubrimiento, siempre que
cumplan con las especificaciones.
f) Elección del medio
Se deben proveer un mínimo de dos tomas/conectores de telecomunicaciones
para cada área de trabajo individual. Una se debe asociar con un servicio de voz y
la otra con un servicio de datos.
Las dos tomas/conectores de telecomunicaciones se deben configurar de la
siguiente forma:
 Una toma/conector de telecomunicaciones debe estar soportada por un
cable UTP de 100 ohm y cuatro pares de categoría 3 o superior.
 La segunda toma/conector de telecomunicaciones debe estar soportada por
uno de los siguientes medios como mínimo:
 Cable UTP de 100 ohm y cuatro pares (se recomienda categoría 5)
 Cable STP-A de 150 ohm y dos pares
 Cable de fibra óptica multimodo de 62.5/125 un y dos fibras

25

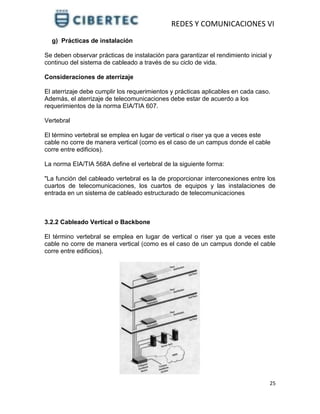

g) Prácticas de instalación
Se deben observar prácticas de instalación para garantizar el rendimiento inicial y
continuo del sistema de cableado a través de su ciclo de vida.
Consideraciones de aterrizaje
El aterrizaje debe cumplir los requerimientos y prácticas aplicables en cada caso.
Además, el aterrizaje de telecomunicaciones debe estar de acuerdo a los
requerimientos de la norma EIA/TIA 607.
Vertebral
El término vertebral se emplea en lugar de vertical o riser ya que a veces este
cable no corre de manera vertical (como es el caso de un campus donde el cable
corre entre edificios).
La norma EIA/TIA 568A define el vertebral de la siguiente forma:
"La función del cableado vertebral es la de proporcionar interconexiones entre los
cuartos de telecomunicaciones, los cuartos de equipos y las instalaciones de
entrada en un sistema de cableado estructurado de telecomunicaciones
3.2.2 Cableado Vertical o Backbone
El término vertebral se emplea en lugar de vertical o riser ya que a veces este
cable no corre de manera vertical (como es el caso de un campus donde el cable
corre entre edificios).

26
La norma EIA/TIA 568A define el vertebral de la siguiente forma:
"La función del cableado vertebral es la de proporcionar interconexiones entre los
cuartos de telecomunicaciones, los cuartos de equipos y las instalaciones de
entrada en un sistema de cableado estructurado de telecomunicaciones. El
cableado vertebral consta de los cables vertebral, las interconexiones principales e
intermedias, las terminaciones mecánicas y los cordones de parcheo o jumpers
empleados en la interconexión de vertebrales. El vertebral incluye también el
cableado entre edificios."
 Se deben hacer ciertas consideraciones a la hora de seleccionar un
cableado vertebral:
 La vida útil del sistema de cableado vertebral se planifica en varios periodos
(típicamente, entre 3 y 10 años); esto es menor que la vida de todo el
sistema de cableado de telecomunicaciones (típicamente, varias décadas).
 Antes de iniciar un periodo de planificación, se debe proyectar la cantidad
máxima de cable vertebral para el periodo; el crecimiento y los cambios
durante ese período se deben acomodar sin necesidad de instalar cable
vertebral adicional.
 Se debe planear que la ruta y la estructura de soporte del cable vertebral de
cobre evite las áreas donde existan fuentes potenciales de emisiones
electromagnéticas (EMI).
Topología
La norma EIA/TIA 568A hace las siguientes recomendaciones en cuanto a la
topología del vertebral:
 El cableado vertebral deberá seguir la topología estrella convencional.
 Cada interconexión horizontal en un cuarto de telecomunicaciones está
cableada a una interconexión principal o a una interconexión intermedia y
de ahí a una interconexión principal con la siguiente excepción: Si se
anticipan requerimientos para una topología de red bus o anillo, entonces
se permite el cableado de conexiones directas entre los cuartos de
telecomunicaciones.
 No debe haber más de dos niveles jerárquicos de interconexiones en el
cableado vertebral (para limitar la degradación de la señal debido a los
sistemas pasivos y para simplificar los movimientos, aumentos o cambios.

27
 Las instalaciones que tienen un gran número de edificios o que cubren una
gran extensión geográfica pueden elegir subdividir la instalación completa
en áreas menores dentro del alcance de la norma EIA/TIA 568A. En este
caso, se excederá el número total de niveles de interconexiones.
 Las conexiones entre dos cuartos de telecomunicaciones pasarán a través
de tres o menos interconexiones.
 Sólo se debe pasar por una conexión cruzada para llegar a la conexión
cruzada principal.
 En ciertas instalaciones, la conexión cruzada del vertebral (conexión
cruzada principal) bastará para cubrir los requerimientos de conexiones
cruzadas.
 Las conexiones cruzadas del vertebral pueden estar ubicadas en los
cuartos de telecomunicaciones, los cuartos de equipos, o las instalaciones
de entrada.
 No se permiten empalmes como parte del vertebral.
Cables reconocidos
La norma EIA/TIA 568A reconoce cuatro medios físicos de transmisión que
pueden usarse de forma individual o en combinación:
 Cable vertebral UTP de 100 ohm
 Cable STP de 150 ohm
 Cable de Fibra óptica multimodo de 62.5/125 um y Cable de fibra óptica
monomodo
El cable coaxial de 50 ohm aún está reconocido como un vertebral que se puede
encontrar en instalaciones existentes; no se recomienda para las nuevas
instalaciones de cableado y se espera que sea eliminado en la próxima revisión de
esta norma.

28
Selección del medio
Los factores que deben tomarse en cuenta cuando se hace la elección son:
 Flexibilidad respecto a los servicios soportados
 Vida útil requerida para el vertebral
 Tamaño del lugar y población de usuarios
Distancias de cableado
Las distancias máximas dependen de la aplicación. Las que proporciona la norma
están basadas en aplicaciones típicas para cada medio específico.
Para minimizar la distancia de cableado, la conexión cruzada principal debe estar
localizada cerca del centro de un lugar. Las instalaciones que exceden los límites
de distancia deben dividirse en áreas, cada una de las cuales pueda ser soportada
por el vertebral dentro del alcance de la norma EIA/TIA 568A. Las interconexiones
entre las áreas individuales (que están fuera del alcance de esta norma) se
pueden llevar a cabo utilizando equipos y tecnologías normalmente empleadas
para aplicaciones de área amplia.
Conexión cruzada principal y punto de entrada
La distancia entre la conexión cruzada principal y el punto de entrada debe ser
incluida en los cálculos de distancia total cuando se requiera.
Conexiones cruzadas
En las conexiones cruzadas principal e intermedia, la longitud de los jumpers y los
cordones de parcheo no deben exceder los 20 m.
Cableado y equipo de telecomunicaciones
Los equipos de telecomunicaciones que se conectan directamente a las
conexiones cruzadas o intermedias deben hacerlo a través de cables de 30 m o
menos.
Prácticas de instalación
Se deben observar prácticas de instalación para garantizar el rendimiento inicial y
continuo del sistema de cableado a través de su ciclo de vida.

29
Consideraciones de aterrizaje
El aterrizaje debe cumplir los requerimientos y prácticas aplicables en cada caso.
Además, el aterrizaje de telecomunicaciones debe estar de acuerdo a los
3.2.3 Área de trabajo
El área de trabajo se extiende de la toma/conector de telecomunicaciones o el final
del sistema de cableado horizontal, hasta el equipo de la estación y está fuera del
alcance de la norma EIA/TIA 568A. El equipo de la estación puede incluir, pero no
se limita a, teléfonos, terminales de datos y computadoras.
 Se deben hacer ciertas consideraciones cuando se diseña el cableado de
las áreas de trabajo:
 El cableado de las áreas de trabajo generalmente no es permanente y debe
ser fácil de cambiar.
 La longitud máxima del cable horizontal se ha especificado con el supuesto
que el cable de parcheo empleado en el área
 de trabajo tiene una longitud máxima de 3 m.
 Comúnmente se emplean cordones con conectores idénticos en ambos
extremos.
 Cuando se requieran adaptaciones especificas a una aplicación en el área
de trabajo, éstas deben ser externas a la
 toma/conector de telecomunicaciones.
NOTA: Es importante tomar en cuenta los efectos de los adaptadores y los
equipos empleados en el área de trabajo antes de diseñar el cableado para evitar
una degradación del rendimiento del sistema de cableado de telecomunicaciones.
Salidas de área de trabajo:
Los ductos a las salidas de área de trabajo (work área outlet, WAO) deben prever
la capacidad de manejar tres cables. Las salidas de área de trabajo deben contar
con un mínimo de dos conectores. Uno de los conectores debe ser del tipo RJ-45
bajo el código de colores de cableado T568A (recomendado) o T568B.

30

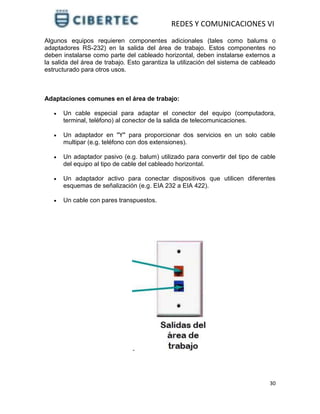

Algunos equipos requieren componentes adicionales (tales como balums o
adaptadores RS-232) en la salida del área de trabajo. Estos componentes no
deben instalarse como parte del cableado horizontal, deben instalarse externos a
la salida del área de trabajo. Esto garantiza la utilización del sistema de cableado
estructurado para otros usos.
Adaptaciones comunes en el área de trabajo:
 Un cable especial para adaptar el conector del equipo (computadora,
terminal, teléfono) al conector de la salida de telecomunicaciones.
 Un adaptador en "Y" para proporcionar dos servicios en un solo cable
multipar (e.g. teléfono con dos extensiones).
 Un adaptador pasivo (e.g. balum) utilizado para convertir del tipo de cable
del equipo al tipo de cable del cableado horizontal.
 Un adaptador activo para conectar dispositivos que utilicen diferentes
esquemas de señalización (e.g. EIA 232 a EIA 422).
 Un cable con pares transpuestos.

31
Manejo del cable
El destrenzado de pares individuales en los conectores y paneles de empate debe
ser menor a 1.25 cm. para cables UTP categoría 5. El radio de doblado del cable
no debe ser menor a cuatro veces el diámetro del cable. Para par trenzado de
cuatro pares categoría 5 el radio mínimo de doblado es de 2.5 cm.
Evitado de interferencia electromagnética:
A la hora de establecer la ruta del cableado de los closets de alambrado a los
nodos es una consideración primordial evitar el paso del cable por los siguientes
dispositivos:
 Motores eléctricos grandes o transformadores (mínimo 1.2 metros).
 Cables de corriente alterna
 Mínimo 13 cm. para cables con 2KVA o menos
 Mínimo 30 cm. para cables de 2KVA a 5KVA
 Mínimo 91cm. para cables con más de 5KVA
 Luces fluorescentes y balastros (mínimo 12 centímetros). El ducto debe ir
perpendicular a las luces fluorescentes y cables o ductos eléctricos.
 Intercomunicadores (mínimo 12 cms.)
 Equipo de soldadura
 Aires acondicionados, ventiladores, calentadores (mínimo 1.2 metros).
 Otras fuentes de interferencia electromagnética y de radio frecuencia.

32

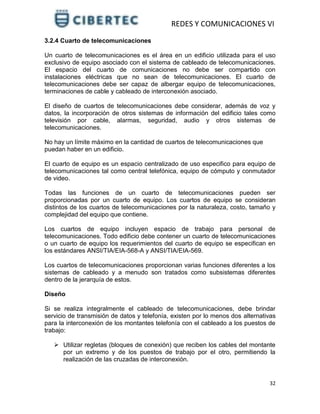

3.2.4 Cuarto de telecomunicaciones
Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso
exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones.
El espacio del cuarto de comunicaciones no debe ser compartido con
instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de
telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones,
terminaciones de cable y cableado de interconexión asociado.
El diseño de cuartos de telecomunicaciones debe considerar, además de voz y
datos, la incorporación de otros sistemas de información del edificio tales como
televisión por cable, alarmas, seguridad, audio y otros sistemas de
telecomunicaciones.
No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que
puedan haber en un edificio.
El cuarto de equipo es un espacio centralizado de uso especifico para equipo de
telecomunicaciones tal como central telefónica, equipo de cómputo y conmutador
de video.
Todas las funciones de un cuarto de telecomunicaciones pueden ser
proporcionadas por un cuarto de equipo. Los cuartos de equipo se consideran
distintos de los cuartos de telecomunicaciones por la naturaleza, costo, tamaño y
complejidad del equipo que contiene.
Los cuartos de equipo incluyen espacio de trabajo para personal de
telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones
o un cuarto de equipo los requerimientos del cuarto de equipo se especifican en
los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.
Los cuartos de telecomunicaciones proporcionan varias funciones diferentes a los
sistemas de cableado y a menudo son tratados como subsistemas diferentes
dentro de la jerarquía de estos.
Diseño
Si se realiza integralmente el cableado de telecomunicaciones, debe brindar
servicio de transmisión de datos y telefonía, existen por lo menos dos alternativas
para la interconexión de los montantes telefonía con el cableado a los puestos de
trabajo:
 Utilizar regletas (bloques de conexión) que reciben los cables del montante
por un extremo y de los puestos de trabajo por el otro, permitiendo la
realización de las cruzadas de interconexión.

33
 Utilizar Patch Panels para terminar los montantes telefónicos y el cableado
horizontal que se destinará a telefonía, implementando las cruzadas de
Patcheo (Patch Cords). Esta alternativa, de costo algo mayor, es la más
adecuada tecnológicamente y la que responde más adecuadamente al
concepto de cableado estructurado, ya que permite la máxima sencillez
convertir una boca de datos a telefonía y viceversa.
El diseño de un Cuarto de Telecomunicaciones depende de:
 El tamaño del edificio.
 El espacio de piso a servir.
 Las necesidades de los ocupantes.
 Los servicios de telecomunicaciones a utilizarse.
Cantidad de cuartos de Telecomunicaciones
Debe de haber un mínimo de un Cuarto de Telecomunicaciones por edificio,
mínimo uno por piso, no hay máximo.
Altura
La altura mínima recomendada del cielo raso es de 2.6 metros.
Ductos
El número y tamaño de los ductos utilizados para accesar el cuarto de
telecomunicaciones varía con respecto a la cantidad de áreas de trabajo, sin
embargo se recomienda por lo menos tres ductos de 100 milímetros (4 pulgadas)
para la distribución del cable del backbone. Ver la sección 5.2.2 del ANSI/TIA/EIA-
569.
Los ductos de entrada deben de contar con elementos de retardo de propagación
de incendio "firestops". Entre cuartos de telecomunicaciones de un mismo piso
debe haber mínimo un conduit de 75 mm.
Puertas
La(s) puerta(s) de acceso debe(n) ser de apertura completa, con llave y de al
menos 91 centímetros de ancho y 2 metros de alto. La puerta debe ser removible
y abrir hacia afuera (o lado a lado). La puerta debe abrir al ras del piso y no debe
tener postes centrales.

34
Polvo y electricidad estática:
Se debe el evitar polvo y la electricidad estática utilizando piso de concreto,
terrazo, loza o similar (no utilizar alfombra). De ser posible, aplicar tratamiento
especial a las paredes pisos y cielos para minimizar el polvo y la electricidad
estática.
Control ambiental:
En cuartos que no tienen equipo electrónico la temperatura del cuarto de
telecomunicaciones debe mantenerse continuamente (24 horas al día, 365 días al
año) entre 10 y 35 grados centígrados. La humedad relativa debe mantenerse
menor a 85%. Debe de haber un cambio de aire por hora. En cuartos que tienen
equipo electrónico la temperatura del cuarto de telecomunicaciones debe
mantenerse continuamente (24 horas al día, 365 días al año) entre 18 y 24 grados
centígrados. La humedad relativa debe mantenerse entre 30% y 55%. Debe de
haber un cambio de aire por hora.
Cielos falsos:
Se debe evitar el uso de cielos falsos en los cuartos de telecomunicaciones.
Prevención de inundaciones:
Los cuartos de telecomunicaciones deben estar libres de cualquier amenaza de
inundación. No debe haber tubería de agua pasando por (sobre o alrededor) el
cuarto de telecomunicaciones. De haber riesgo de ingreso de agua, se debe
proporcionar drenaje de piso. De haber regaderas contra incendio, se debe
instalar una canoa para drenar un goteo potencial de las regaderas.
Pisos:
Los pisos de los CT deben soportar una carga de 2.4 kPa.
Iluminación:
Los cuartos deben de estar bien iluminados, se recomienda que la iluminación
debe de estar a un mínimo de 2.6 mts del piso terminado, las paredes y el techo
deben de estar pintadas de preferencia de colores claros para obtener una mejor
iluminación, también se recomienda tener luces de emergencia por si al foco se
daña. Se debe proporcionar un mínimo equivalente a 540 lux medidos a un metro
del piso terminado.

35

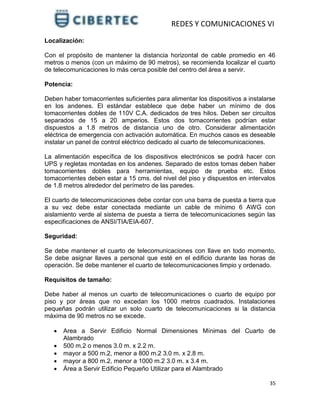

Localización:
Con el propósito de mantener la distancia horizontal de cable promedio en 46
metros o menos (con un máximo de 90 metros), se recomienda localizar el cuarto
de telecomunicaciones lo más cerca posible del centro del área a servir.
Potencia:
Deben haber tomacorrientes suficientes para alimentar los dispositivos a instalarse
en los andenes. El estándar establece que debe haber un mínimo de dos
tomacorrientes dobles de 110V C.A. dedicados de tres hilos. Deben ser circuitos
separados de 15 a 20 amperios. Estos dos tomacorrientes podrían estar
dispuestos a 1.8 metros de distancia uno de otro. Considerar alimentación
eléctrica de emergencia con activación automática. En muchos casos es deseable
instalar un panel de control eléctrico dedicado al cuarto de telecomunicaciones.
La alimentación específica de los dispositivos electrónicos se podrá hacer con
UPS y regletas montadas en los andenes. Separado de estos tomas deben haber
tomacorrientes dobles para herramientas, equipo de prueba etc. Estos
tomacorrientes deben estar a 15 cms. del nivel del piso y dispuestos en intervalos
de 1.8 metros alrededor del perímetro de las paredes.
El cuarto de telecomunicaciones debe contar con una barra de puesta a tierra que
a su vez debe estar conectada mediante un cable de mínimo 6 AWG con
aislamiento verde al sistema de puesta a tierra de telecomunicaciones según las
especificaciones de ANSI/TIA/EIA-607.
Seguridad:
Se debe mantener el cuarto de telecomunicaciones con llave en todo momento.
Se debe asignar llaves a personal que esté en el edificio durante las horas de
operación. Se debe mantener el cuarto de telecomunicaciones limpio y ordenado.
Requisitos de tamaño:
Debe haber al menos un cuarto de telecomunicaciones o cuarto de equipo por
piso y por áreas que no excedan los 1000 metros cuadrados. Instalaciones
pequeñas podrán utilizar un solo cuarto de telecomunicaciones si la distancia
máxima de 90 metros no se excede.
 Area a Servir Edificio Normal Dimensiones Mínimas del Cuarto de
Alambrado
 500 m.2 o menos 3.0 m. x 2.2 m.
 mayor a 500 m.2, menor a 800 m.2 3.0 m. x 2.8 m.
 mayor a 800 m.2, menor a 1000 m.2 3.0 m. x 3.4 m.
 Área a Servir Edificio Pequeño Utilizar para el Alambrado

36

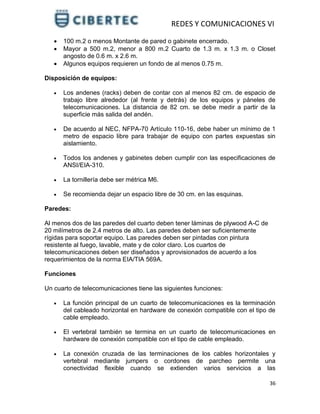

 100 m.2 o menos Montante de pared o gabinete encerrado.
 Mayor a 500 m.2, menor a 800 m.2 Cuarto de 1.3 m. x 1.3 m. o Closet
angosto de 0.6 m. x 2.6 m.
 Algunos equipos requieren un fondo de al menos 0.75 m.
Disposición de equipos:
 Los andenes (racks) deben de contar con al menos 82 cm. de espacio de
trabajo libre alrededor (al frente y detrás) de los equipos y páneles de
telecomunicaciones. La distancia de 82 cm. se debe medir a partir de la
superficie más salida del andén.
 De acuerdo al NEC, NFPA-70 Artículo 110-16, debe haber un mínimo de 1
metro de espacio libre para trabajar de equipo con partes expuestas sin
aislamiento.
 Todos los andenes y gabinetes deben cumplir con las especificaciones de
ANSI/EIA-310.
 La tornillería debe ser métrica M6.
 Se recomienda dejar un espacio libre de 30 cm. en las esquinas.
Paredes:
Al menos dos de las paredes del cuarto deben tener láminas de plywood A-C de
20 milímetros de 2.4 metros de alto. Las paredes deben ser suficientemente
rígidas para soportar equipo. Las paredes deben ser pintadas con pintura
resistente al fuego, lavable, mate y de color claro. Los cuartos de
telecomunicaciones deben ser diseñados y aprovisionados de acuerdo a los
requerimientos de la norma EIA/TIA 569A.
Funciones
Un cuarto de telecomunicaciones tiene las siguientes funciones:
 La función principal de un cuarto de telecomunicaciones es la terminación
del cableado horizontal en hardware de conexión compatible con el tipo de
cable empleado.
 El vertebral también se termina en un cuarto de telecomunicaciones en
hardware de conexión compatible con el tipo de cable empleado.
 La conexión cruzada de las terminaciones de los cables horizontales y
vertebral mediante jumpers o cordones de parcheo permite una
conectividad flexible cuando se extienden varios servicios a las

37

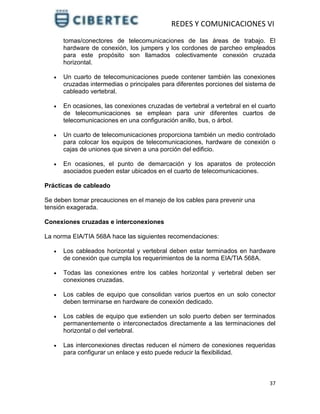

tomas/conectores de telecomunicaciones de las áreas de trabajo. El
hardware de conexión, los jumpers y los cordones de parcheo empleados
para este propósito son llamados colectivamente conexión cruzada
horizontal.
 Un cuarto de telecomunicaciones puede contener también las conexiones
cruzadas intermedias o principales para diferentes porciones del sistema de
cableado vertebral.
 En ocasiones, las conexiones cruzadas de vertebral a vertebral en el cuarto
de telecomunicaciones se emplean para unir diferentes cuartos de
telecomunicaciones en una configuración anillo, bus, o árbol.
 Un cuarto de telecomunicaciones proporciona también un medio controlado
para colocar los equipos de telecomunicaciones, hardware de conexión o
cajas de uniones que sirven a una porción del edificio.
 En ocasiones, el punto de demarcación y los aparatos de protección
asociados pueden estar ubicados en el cuarto de telecomunicaciones.
Prácticas de cableado
Se deben tomar precauciones en el manejo de los cables para prevenir una
tensión exagerada.
Conexiones cruzadas e interconexiones
La norma EIA/TIA 568A hace las siguientes recomendaciones:
 Los cableados horizontal y vertebral deben estar terminados en hardware
de conexión que cumpla los requerimientos de la norma EIA/TIA 568A.
 Todas las conexiones entre los cables horizontal y vertebral deben ser
conexiones cruzadas.
 Los cables de equipo que consolidan varios puertos en un solo conector
deben terminarse en hardware de conexión dedicado.
 Los cables de equipo que extienden un solo puerto deben ser terminados
permanentemente o interconectados directamente a las terminaciones del
horizontal o del vertebral.
 Las interconexiones directas reducen el número de conexiones requeridas
para configurar un enlace y esto puede reducir la flexibilidad.

38
3.2.5 Cuarto de equipos
Los cuartos de equipos son considerados de manera diferente que los cuartos de
telecomunicaciones debido a la naturaleza o complejidad de los equipos que ellos
contienen. Todas la funciones de los cuartos de telecomunicaciones deben ser
proveídas por los cuartos de equipos.
El cuarto de equipo es un espacio centralizado de uso específico para equipo de
telecomunicaciones tal como central telefónica, equipo de cómputo y/o
conmutador de video. Varias o todas las funciones de un cuarto de
telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los
cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones
por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los
cuartos de equipo incluyen espacio de trabajo para personal de
telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones
o un cuarto de equipo. Los requerimientos del cuarto de equipo se especifican en
los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

39
Diseño
Los cuartos de equipos deben ser diseñados y aprovisionados de acuerdo a los
Funciones
 Un cuarto de equipos debe proveer las siguientes funciones:
 Un ambiente controlado para los contenedores de los equipos de
telecomunicaciones, el hardware de conexión, las cajas de uniones, las
instalaciones de aterrizaje y sujeción y los aparatos de protección, dónde se
necesiten.
 Desde una perspectiva del cableado, o las conexión cruzada principal o la
intermedia usada en la jerarquía del cableado vertebral.
 Puede contener las terminaciones de los equipos (y puede contener las
terminaciones horizontales para una porción del edificio).
 A menudo contiene las terminaciones de la red troncal/auxiliar bajo el
control del administrador del cableado local.
Prácticas de cableado
Las prácticas de cableado descritas para los cuartos de telecomunicaciones son
aplicables también a los cuartos de equipos.
3.2.6 Cuarto de entrada de servicios
El cuarto de entrada de servicios consiste en la entrada de los servicios de
telecomunicaciones al edificio, incluyendo el punto de entrada a través de la pared
y continuando hasta el cuarto ó espacio de entrada. El cuarto de entrada puede
incorporar el “Backbone” que conecta a otros edificios en situaciones de campo los
requerimientos de los cuartos de entrada se especifican en los estándares
ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569. La cuarto de entrada de servicios consta
de los cables, hardware de conexión, dispositivos de protección, hardware de
transición, y otro equipo necesario para conectar las instalaciones de los servicios
externos con el cableado local. El punto de demarcación entre las portadoras
reguladas o los proveedores de servicio y el cableado local del cliente debe ser
parte de la instalación de entrada.
Diseño
Las vías y espacios de la instalación de entrada deben ser diseñados e instalados
de acuerdo a los requerimientos de la norma EIA/TIA 569.

40
Funciones
Una instalación de entrada debe proporcionar:
 Un punto de demarcación de red entre los proveedores de servicio y el
cableado local del cliente.
 Ubicación de la protección eléctrica gobernada por los códigos eléctricos
aplicables.
 Una transición entre el cableado empleado en planta externa y el cableado
aprobado para distribución en interiores.
 Esto implica a menudo una transición a un cable con especificaciones
contra la propagación de fuego.
3.2.7 Cableado del backbone
El propósito del cableado del backbone es proporcionar interconexiones entre
cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de
telecomunicaciones. El cableado del backbone incluye la conexión vertical entre
pisos en edificios de varios pisos. El cableado del backbone incluye medios de
transmisión (cable), puntos principales e intermedios de conexión cruzada y
terminaciones mecánicas. El cableado vertical realiza la interconexión entre los
diferentes gabinetes de telecomunicaciones y entre estos y la sala de
equipamiento.
En este componente del sistema de cableado ya no resulta económico
mantener la estructura general utilizada en el cableado horizontal, sino que
es conveniente realizar instalaciones independientes para la telefonía y
datos. Esto se ve reforzado por el hecho de que, si fuera necesario sustituir
el backbone, ello se realiza con un costo relativamente bajo, y causando
muy pocas molestias a los ocupantes del edificio. El backbone telefónico se
realiza habitualmente con cable telefónico multipar. Para definir el backbone
de datos es necesario tener en cuenta cuál será la disposición física del
equipamiento. Normalmente, el tendido físico del backbone se realiza en
forma de estrella, es decir, se interconectan los gabinetes con uno que se
define como centro de la estrella, en donde se ubica el equipamiento
electrónico más complejo.
El backbone de datos se puede implementar con cables UTP o con fibra
óptica. En el caso de decidir utilizar UTP, el mismo será de categoría 5 y se
dispondrá un número de cables desde cada gabinete al gabinete
seleccionado como centro de estrella.

41
Actualmente, la diferencia de costo provocada por la utilización de fibra
óptica se ve compensada por la mayor flexibilidad y posibilidad de
crecimiento que brinda esta tecnología. Se construye el backbone llevando
un cable de fibra desde cada gabinete al gabinete centro de la estrella. Si
bien para una configuración mínima ethernet basta con utilizar cable de 2
fibras, resulta conveniente utilizar cable con mayor cantidad de fibra ( 6 a 12
) ya que la diferencia de costos no es importante y se posibilita por una
parte disponer de conductores de reserva para el caso de falla de algunos,
y por otra parte, la utilización en el futuro de otras topologías que requieren
más conductores, como FDDI o sistemas resistentes a fallas.
La norma EIA/TIA 568 prevé la ubicación de la transmisión de cableado
vertical a horizontal, y la ubicación de los dispositivos necesarios para
lograrla, en habitaciones independientes con puerta destinada a tal fin,
ubicadas por lo menos una por piso, denominadas armarios de
telecomunicaciones. Se utilizan habitualmente gabinetes estándar de 19
pulgadas de ancho, con puertas, de aproximadamente 50 cm de
profundidad y de una altura entre 1.5 y 2 metros.
 En dichos gabinetes se dispone generalmente de las siguientes secciones:
a. Acometida de los puestos de trabajo: 2 cables UTP llegan desde cada
puesto de trabajo.
b. Acometida del backbone telefónico: cable multipar que puede
determinar en regletas de conexión o en “patchpanels”
c. Acometida del backbone de datos: cables de fibra óptica que se llevan a
una bandeja de conexión adecuada.
d. ed de datos: Hubs, switches, bridges y otros
dispositivos necesarios.
e. Alimentación eléctrica para dichos dispositivos.
f. Iluminación interna para facilitar la realización de trabajos en el
gabinete.
g. Ventilación a fin de mantener la temperatura interna dentro de límites
aceptables.
Si se realiza integralmente el cableado de telecomunicaciones, con el
objetivo de brindar servicio de transmisión de datos y telefonía, existen por
lo menos dos alternativas para la interconexión de las montantes de
telefonía con el cableado a los puestos de trabajo:
1. Utilizar regletas (bloques de conexión) que reciben los cables de la
montante por un extremo y los de los puestos de trabajo por el otro,
permitiendo la realización de las “cruzadas” de interconexión.
2. Utilizar “patchpanels” para terminar las montantes telefónicas y en
el cableado horizontal que se destinará a telefonía, implementando
las cruzadas con los cables de patcheo (“patchcords”).Esta
alternativa, de costo mayor, es la más adecuada tecnológicamente y

42
la que responde más adecuadamente a este concepto de cableado
estructurado, ya que permite con la máxima sencillez convertir una
boca de datos a telefonía y viceversa.
3.2.8 Sistema de puesta a tierra y puenteado
El sistema de puesta a tierra y puenteo establecido en estándar
ANSI/TIA/EIA-607 es un componente importante de cualquier
sistema de cableado estructurado moderno. El gabinete deberá
disponer de una toma de tierra, conectada a la tierra general de la
instalación eléctrica, para efectuar las conexiones de todo
equipamiento. El conducto de tierra no siempre se halla indicado en
planos y puede ser único para ramales o circuitos que pasen por las
mismas cajas de pase, conductos ó bandejas. Los cables de tierra de
seguridad serán puestos a tierra en el subsuelo. Se instalará una
puesta de tierra para uso exclusivo de la red eléctrica. Se deberá
instalar una jabalina de cobre, tipo Coperweld para obtener una
puesta a tierra menor a 0.5 ohm. Todas las salidas eléctricas para
computadoras deben ser polarizadas y llevadas a una tierra común,
todos los equipos de comunicaciones y computadoras deben de
estar conectados a fuentes de poder interrumpibles ( UPS ) para
evitar perdidas de información, todos los componentes metálicos
tanto de la estructura como del mismo cableado deben ser
debidamente llevados a tierra para evitar descargas por acumulación
de estática.
Atenuación
Las señales de transmisión a través de largas distancias están
sujetas a distorsión que es una pérdida de fuerza o amplitud de la
señal. La atenuación es la razón principal de que el largo de las
redes tenga varias restricciones. Si la señal se hace muy débil, el
equipo receptor no interceptará bien o no reconocerá esta
información.
Esto causa errores, bajo desempeño al tener que transmitir la señal.
Se usan repetidores o amplificadores para extender las distancias de
la red más allá de las limitaciones del cable. La atenuación se mide
con aparatos que inyectan una señal de prueba en un extremo del
cable y la miden en el otro extremo.

43
Capacitancia
La capacitancia puede distorsionar la señal en el cable, entre más
largo sea el cable, y más delgado el espesor del aislante, mayor es la
capacitancia, lo que resulta en distorsión. La capacitancia es la
unidad de medida de la energía almacenada en un cable. Los
probadores de cable pueden medir la capacitancia de este par para
determinar si el cable ha sido roscado o estirado. La capacitancia del
cable par trenzado en las redes está entre 17 y 20 pF.
Impedancia y distorsión por retardo
Las líneas de transmisión tendrán en alguna porción ruido de fondo,
generado por fuentes externas, el transmisor o las líneas
adyacentes. Este ruido se combina con la señal transmitida, La
distorsión resultante puede ser menor, pero la atenuación puede
provocar que la señal digital descienda la nivel de la señal de ruido.
El nivel de la señal digital es mayor que el nivel de la señal de ruido,
pero se acerca al nivel de la señal de ruido a Medida que se acerca
al receptor.
Una señal formada de varias frecuencias es propensa a la distorsión
por retardo causada por la impedancia, la cual es la resistencia al
cambio de las diferentes frecuencias. Esta puede provocar que los
diferentes componentes de frecuencia que contienen las señales
lleguen fuera de tiempo al receptor. Si la frecuencia se incrementa, el
efecto empeora y el receptor estará imposibilitado de interpretar las
señales correctamente. Este problema puede resolverse
disminuyendo el largo del cable. Nótese que la medición de la
impedancia nos sirve para detectar roturas del cable o falta de
conexiones. El cable debe tener una impedancia de 100 ohm en la
frecuencia usada para transmitir datos.
Es importante mantener un nivel de señal sobre el nivel de ruido. La
mayor fuente de ruido en un cable par trenzado con varios alambres
es la interferencia. La interferencia es una ruptura de los cables
adyacentes y no es un problema típico de los cables. El ruido
ambiental en los circuitos digitales es provocado por las lámparas
fluorescentes, motores, hornos de microondas y equipos de oficina
como computadoras, fax, teléfonos y copiadoras. Para medir la
interferencia se inyecta una señal de valor conocido en un extremo y
se mide la interferencia en los cables vecinos.

44
3.3 Tipo de cables:
Los cables de red, para la transmisión y/o transferencia de datos, utilizados en la
mayoría de las redes existentes pueden ser de cinco tipos:
- UTP UnshieldedTwistedPair (par trenzado sin blindaje): Es por lo general no
protegido, simplemente están aislados con un plástico PVC, por lo tanto sujetos a
la interferencia electromagnética, con una longitud máxima de 100 metros, más
longitud provocaría una pérdida de información y de la señal.
- FTP FoiledTwistedPair (par trenzado frustrado o pantalla global): Los cables no
están apantallados, pero si dispone de un apantallamiento global que mejora las
posibles interferencias externas, las propiedades de transmisión son muy similares
a las de los tipo de los cables UTP.

45
- STP ShieldedTwistedPair (par trenzado con blindaje): Muy similar al UTP, pero
protegido en una funda o malla metálica. Resiste mucho más a las perturbaciones
externas y radiaciones electromagnéticas, suele ser utilizado para las conexiones
entre dispositivos de comunicación de datos (Routers y Switchs), CPD, etc.
- OpticsFiber (Fibra Óptica): Es otro tipo de tecnología, muy eficiente en
comparación con los tipos de cables anteriores, está formado por un par de cables
de fibra de vidrio (uno para transmisión y otro para recepción) cada filamento
consta de un núcleo central de plástico o cristal (óxido de silicio y germanio) con
un alto índice de refracción, rodeado de una capa de un material similar con un
índice de refracción ligeramente menor.

46
Existen dos tipos: Mononodo y Multinodo
Monomodo: Solo transmite por un modo de haz de luz axial y se utiliza para
grandes distancias (hasta 400km) a su vez es mucho más vulnerable a en cuanto
a su manejo, ya que es más delicada y se podría dañar.
Multinmdo: Transmite por miles de modos de haces de luz de rebote y se utiliza
para transmisión de conexiones a poca distancia.
Es capaz de transportar y/o recibir señales de luz hasta unos 2 kilómetros.

47
- Thinnet coaxial (Cable Coaxial): Cable coaxial con un diámetro de
aproximadamente 0,6 cm y el cual puede transportar datos hasta una distancia de
180 metros. El cable estándar es RG58 / U con un núcleo de cobre sólido,
mientras que el alma RG58A / U con multifilamento trenzado y finalmente RG58C /
U que se utiliza para las especificaciones militares.

48
- Coaxial Thicknet: Cable de red es muy similar al coaxial Thinnet, pero con un
diámetro de aproximadamente 1,3 cm y puede transferir datos hasta una distancia
de unos 500 metros.
El cable del tipo UTP, suele ser el más utilizado y recomendado, por sus costes y
manejo, para el hogar y conexiones locales en empresas. Existen varios tipos de
categorías de este tipo de cable, que básicamente determinan a utilización
determinada . El término "CAT 5", por ejemplo, ¿qué significa? Los cables de red
UTP son todos iguales? La respuesta es: No, debido a que el tipo de cable UTP
se puede dividir en siete categorías específicas (en la actualidad):
- Categoría 1: Los cables se compone de dos pares de polos y se utiliza
estrictamente para el uso del teléfono.
- Categoría 2: Con una tasa máxima de 4 Mbits / seg, se utilizan principalmente
para el uso del teléfono.
- Categoría 3: También conocido como "Ethernet 10BaseT" con una velocidad
máxima de 10 Mbits / seg. Hasta hace pocos años era el estándar para las redes
corporativas y el hogar.
- Categoría 4: Cable también conocido como "Ethernet 10baseT/TokenRing" con
una velocidad máxima de 20 Mbits / seg.
- Categoría 5: también conocido como "Ethernet 100BaseT/10BaseT" con una
frecuencia máxima de 100 Mbits / seg. Ahora se usa en la mayoría de redes
corporativas y del hogar. Con el tiempo se acabó convirtiendo en un estándar.
- Categoría 6: Resiste muy bien el ruido de interferencias de señal gracias a su
blindaje, alcanza velocidades de hasta 1 Gibabit / seg. Y puede transmitir datos
hasta distancias de 100 metros.
- Categoría 7: Posee blindaje para cada par de cable individualmente y para el
cable entero, de esta forma resiste muy bien el ruido de interferencias de señal,
permite transmisiones de una velocidad de 10 Gigabit Ethernet a distancias de
hasta 100 metros.

49
El término "RJ45" (ISO8877): Hace se refiere al conector utilizado en los dos
extremos del cable para la conexión en sí. En el estándar actual es lo que se
utiliza, por ejemplo, para interconectar el cable y la tarjeta Ethernet de su
ordenador.
Por último, los dos tipos de montaje para estos serían: Cable cruzado y Cable
directo o paralelo, se refieren a cómo se van a configurar los cable de red.
Por lo general, para las conexiones entre el adaptador de red y un switch o router
con cable directo, mientras que para una conexión de 1 a 1 entre dos tarjetas de
red (entre dos PCs) se haría mediante un cable cruzado.

50
3.4 Tipos o topologías de redes
Topología
La topología se refiere a la forma en como están interconectados los equipos
(nodos) de una red. Topología se entiende la configuración espacial de los cables
que componen el sistema de cableado. Es necesario precisar que la topología
física puede ser en algunos casos diferente de la lógica, es decir del modo en que
la señal alcanza los varios usuarios de la red.
Topología en Bus
La topología de bus es la manera más simple en la que se puede organizar una
red. En la topología de bus, todos los equipos están conectados a la misma línea
de transmisión mediante un cable, generalmente coaxial. La palabra "bus" hace
referencia a la línea física que une todos los equipos de la red.
La ventaja de esta topología es su facilidad de implementación y funcionamiento.
Sin embargo, esta topología es altamente vulnerable, ya que si una de las
conexiones es defectuosa, esto afecta a toda la red.

51
Topología en Estrella
En la topología de estrella, los equipos de la red están conectados a un
hardware denominado concentrador. Es una caja que contiene un cierto número
de sockets a los cuales se pueden conectar los cables de los equipos. Su función
es garantizar la comunicación entre esos sockets.
A diferencia de las redes construidas con la topología de bus, las redes que usan
la topología de estrella son mucho menos vulnerables, ya que se puede eliminar
una de las conexiones fácilmente desconectándola del concentrador sin paralizar
el resto de la red. El punto crítico en esta red es el concentrador, ya que la
ausencia del mismo imposibilita la comunicación entre los equipos de la red.
Sin embargo, una red con topología de estrella es más cara que una red con
topología de bus, dado que se necesita hardware adicional (el concentrador).

52
Topología en Anillo
En una red con topología en anillo, los equipos se comunican por turnos y se
crea un bucle de equipos en el cual cada uno "tiene su turno para hablar" después
del otro.
En realidad, las redes con topología en anillo no están conectadas en bucles.
Están conectadas a un distribuidor (denominado MAU, Unidad de acceso
multiestación) que administra la comunicación entre los equipos conectados a él,
lo que le da tiempo a cada uno para "hablar"

53
Canalización superficial
Las canaletas son tubos metálicos o platicos que conectados de forma correcta
proporcionan al cable una mayor protección en contra de interferencias
electromagnéticas originadas por los diferentes motores eléctricos, también lo
protegen contra esfuerzos mecánicos, humedad y agente que pudieran
deteriorarlo. Para que las canaletas protejan a los cables de dichas perturbaciones
es indispensable la óptima instalación y la conexión perfecta en sus extremos.
3.5Tipos de Canaletas
 C a n a l e t a s t i p o e s c a l e r a s :
E s t a s b a n d e j a s s o n m u y f l e x i b l e s , d e f á c i l instalación y
fabricadas en diferentes dimensiones. Son de uso exclusivo para
zonas techadas, fabricadas en planchas de acero galvanizado de 1.5Mm. y
2.0 Mm. de espesor.

54
 Tipo Cerrada:
Bandeja en forma de "U", utilizada con o sin tapa superior, para
instalaciones la vista o en falso techo. Utilizadas tanto para instalaciones
eléctricas, de comunicación o data. Este tipo de canaleta tiene la ventaja de
poder recorrer áreas sin techar si se cuenta con la tapa adecuada.
Fabricadas en plancha galvanizada, en espesores y dimensiones según la
especificación del cliente.
 Tipos Especiales:
Se pueden fabricar todo tipo de diseños y colores bajo pedidos especiales.
Estas bandejas pueden ser del tipo de colgar o adosar en la pared y
pueden tener perforaciones para albergar salidas para interruptores, toma –
corrientes, datos o comunicaciones La pintura utilizada en este tipo de
bandejas es electrostática en polvo, dándole un acabado insuperable.

55
 Canaletas plásticas: Canales ranurados:
Facilita y resuelve todos los problemas de conducción y distribución
debacles. Se utilizan para fijación a paredes, chasis y paneles, vertical y
horizontalmente. Los canales, en toda su longitud, están provistas de líneas
de pre ruptura dispuestas en la base para facilitar el corte de un segmento
de la pared para su acoplamiento con otras canales formando T, L, salida
de cables, etc.
 Canal salva cables:
Diseñado especialmente para proteger y decorar el paso de cables de:
telefonía, electricidad, megafonía, computadores, etc. Por suelos de
oficinas. Los dos modelos de Salva cables disponen de tres
compartimentos que permiten diferenciar los distintos circuitos.

56
3.5.1 Accesorios
T Plano Curva Plana
Union Plana Esquinero
Rinconera Tapa Final
Reductor

57
Adaptador T Creciente Adaptador T Reductora

58
CAPITULO IV
DESARROLLO DE LA
PROPUESTA

59
4.1 Equipamiento de hardware y software de la Empresa o Institución
4.1.1 Hardware
Equipos
Computadoras: Características
Asumida la muerte comercial de la tecnología CRT y sus pantallas de tubo, la mayor parte del
mercado actual está copada por la tecnología LCD (Liquid Cristal display), en concreto su
variante TFT-LC (Thin Film Transistor) que incorpora transistores a la película de píxeles de
cristal líquido para mejorar la imagen.
La mayor parte de los monitores actuales son LED o LCD-LED. Este término se refiere a los
monitores LCD cuya iluminación se realiza mediante diodos LED de alta luminiscencia. Los
primeros LCD se iluminaban mediante pequeñas lámparas fluorescentes de cátodo frío o
CCFL. El mayor problema de este sistema es que siempre estaba encendido, por lo que los
colores negros nunca eran del todo negros.

60
case minitower
Un caso vertical, pequeña para un ordenador o una computadora montada en tal caso: la
mesa tiene un compartimiento para una mini torre el caso de mini torre es
robusto
Microprocesador
Pentium 4 fue una línea de microprocesador de séptima generación basado en la
arquitectura x86 y fabricado por Intel
Lectoras
Solo permiten la lectura de cd

61
Lectoras Multi Regrabador
El Super-Multi Regrabador Interno SATA incluye un grabador 24x DVD±R y Tecnología SecurDisc que te
permite proteger y compartir tus datos de manera segura. Diseñado para necesidades de almacenamiento
que demandan consistencia, el GH24NS50 reproduce y graba en formato CD, DVD±R, DVD±RW y DVD
RAM. Graba y protege tu información con LG
Teclado
El teclado es el periférico de entrada por excelencia presente en todos los
ordenadores portátiles, de sobremesa y máquinas de otros tipos. Aunque existen
muchos tipos de teclados, nos centramos en el clásico teclado de 101/102 teclas
como se ve en la imagen siguiente.
Mouse
El ratón o mouse (del inglés, pronunciado [maʊs] en esa lengua) es un dispositivo
apuntador utilizado para facilitar el manejo de un entorno gráfico en una computadora en
América u ordenador en España. Generalmente está fabricado en plástico, y se utiliza con una
de las manos. Detecta su movimiento relativo en dos dimensiones por la superficie plana en la
que se apoya, reflejándose habitualmente a través de un puntero o flecha en el monitor.

62
Impresora multifuncional
Una impresora multifunción o dispositivo multifuncional es un periférico que se conecta a la
computadora y que posee las siguientes funciones aparte de la impresión dentro de un único
bloque físico:
 Libreta
 Escáner
 Fotocopiadora, ampliando o reduciendo el original
 Fax (algunos modelos)
 Lector de tarjetas para la impresión directa de fotografías de cámaras digitales (algunos
modelos).
 Disco duro para almacenar documentos e imágenes (solo las unidades más grandes
utilizadas en oficinas).
4.1.2 Software
Sistema operativo
Windows XP (cuyo nombre clave inicial fue el Whistler) fue4
una versión de Microsoft
Windows, línea de sistemas operativos desarrollado por Microsoft. Lanzado al mercado el 25
de octubre de 2001, en diciembre de 2013, tenía una cuota de mercado de 500 millones de
ordenadores. Las letras "XP" provienen de la palabra experiencia (eXPerience en inglés).

63
Programas básicos
Microsoft Office
Microsoft Office es una suite de oficina que abarca el mercado completo en internet e
interrelaciona aplicaciones de escritorio, servidores y servicios para los sistemas
operativos Microsoft Windows y Mac OS X. Microsoft Office fue lanzado por Microsoft
en1989 para Apple Macintosh.
ESET NOD32 es un programa antivirus desarrollado por la empresa ESET, de
origen eslovaco. El producto está disponible para Windows, Linux, Free
BSD, Solaris, Novell y Mac OS X, y tiene versiones para estaciones de trabajo, dispositivos
móviles (Windows Mobile y Symbian), servidores de archivos, servidores de correo
electrónico, servidores gateway y una consola de administración remota.
WinRAR es un software de compresión de datos desarrollado por Eugene Roshal y distribuido
por Ron Dwight. Fue lanzado por primera vez alrededor de 1993.1
Aunque es un producto
comercial, existe una versión de prueba gratuita

64
Autodesk AutoCAD es, como lo indica su nombre, un software CAD utilizado para
dibujo 2D y modelado 3D. Actualmente es desarrollado y comercializado por la
empresa Autodesk. El nombre AutoCAD surge como creación de la compañía Autodesk, en
que Auto hace referencia a la empresa creadora del software y CAD a Diseño Asistido por
Computadora (por sus siglas en inglés) teniendo su primera aparición en 1982.
CorelDRAW es una aplicación informática de diseño gráfico vectorial, es decir, que usa
fórmulas matemáticas en su contenido. Ésta, a su vez, es la principal aplicación de la suite de
programas CorelDRAW Graphics Suite ofrecida por la corporación Corel y que está diseñada
para suplir múltiples necesidades, como el dibujo, la maquetación de páginas para impresión
y/o la publicación web, todas incluidas en un mismo programa.
Adobe Photoshop es un editor de gráficos rasterizados desarrollado por Adobe
Systems principalmente usado para el retoque de fotografías y gráficos. Su nombre en
español significa literalmente "taller de fotos". Es líder mundial del mercado de
las aplicaciones de edición de imágenes y domina este sector de tal manera que su nombre es
ampliamente empleado como sinónimo para la edición de imágenes en general

65
Proteus es una compilación de programas de diseño y simulación electrónica, desarrollado
por Labcenter Electronics que consta de los dos programas principales: Ares e Isis, y los
módulos VSM y Electra.
Beini
Es un sistema completo desarrollado para comprobar la seguridad de las redes wireless,
basado en Tiny Core Linux. FeedingBottle, la GUI de aircrack-ng de Beini.

66
4.2Diseño y Planificación de la Red
4.2.1 Plano de Red Propuesta:
Plano de Cableado de Datos

67
Plano de direccionamiento.

68
Plano de cámaras

69
Plano de teléfono

70
Plano de cableado eléctrico.

71
4.3 Materiales, Herramientas e instrumentos para realizar el proyecto
PERSONAL O RECURSOS HUMANOS
PERSONAL CARGO ESPECIALIDAD
Hector Pelaez Jefe de Soporte Ing Sistemas
Hector Cerna Asistentes Estudiante de Redes
y Comunicaciones
Anita Asistentes Estudiante
Computación e
Informática
INSTRUMENTOS
Descripción Cantidad Precio UNI S/ Total S/
TESTER 2 30 60
CRIMPING 3 20 60
IMPACTOOL 3 40 120
Total: s/ 240
MATERIALES
Descripcion Unidad Marca Cantidad precio Total s/
CABLE UTP caja Amp cat :6 1 300 300.00
CABLE UTP caja Amp cat
:5e
1 150 150.00

72
RJ-45 unid Amp cat
:5e
100 0.50 50.00
CAJAS PARA
JACK
unid SATRA 50 7.00 450.00
JACKS unid Ampcat :6 70 3.50 245.00
CANALETA unid SATRA 20 3.00 60.00
TARUGOS
AZULES
unid PVC 45 0.25 12.00
PATCH PANEL
24 PORT
unid NEXXT 2 30 60.00
CAPUCHAS unid SATRA 100 0.50 50.00
CINTA
AISLANTE
Uni 3M 4 3.00 12.00
GABITENES uni satra 1 300.00 300.000
SWITCH uni CISCO 2 2000 4000
ROUTER uni CISCO 1 2700 2700
NVR uni HIKVISION 2 850 1700
CAMARAS IP uni HIKVISION 14 350 4900
TOTAL
14989.00

73
4.4. Plan de implementación (Diagrama de Gantt).
CAPÍTULO V: CONCLUSIONES Y RECOMENDACIONES
5.1. Conclusiones
El desarrollo del anterior proyecto ha permitido adquirir conocimientos de vital
importancia, que más tarde serán útiles cuando se requiera analizar, diseñar e
implementar una red lan, wan más grande.
En el diseño de una implementación de red, nadie tiene la última palabra por tanto es
necesario conocer con precisión la reglamentación existente, ceñirse a las normas.
Los costos de equipos y partes, la disponibilidad de instalaciones, la escalabilidad futura,
el uso de que se pretende dar a la red en cuanto a grado de eficiencia, son factores
fundamentales que han de considerarse al momento de diseñar una implementación de
red determinada.
5.2. Recomendaciones
Un ingeniero de redes o técnico en redes quizás pueda cometer errores en la etapa de diseño,
pero estos son fácilmente corregible en las siguientes etapas. Lo que no está permitido es
cometer errores ya en la implementación misma, pues los costos pueden ser de tal magnitud
pueden llegar a ocasionar gravísimas consecuencias, sobre todo en el ámbito económico, Por
esta razón no sobra asesorarse de personas con excelente experiencia y conocimiento.
Al seleccionar el software y hardware, lo ideal es optar por lo mejor y lo que más se acomode
nuestras necesidades. Jamás se debe adquirir elementos de segunda mano ya que pueden salir
muy costos en el futuro inmediato.
Fundamental es también que todos los elementos cumplan con normas legales de importación y
de licencias para no verse abocado en futuros líos jurídicos que aparte de largos son altamente
costosos.
CAPÍTULO VI: REFERENCIAS BIBLIOGRÁFICAS
6.1. Bibliografía
6.2. Web Grafía
6.3. Anexos

75
ANEXOS

Cableado.cerna chunga

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Cableado.cerna chunga

Cableado.cerna chunga
