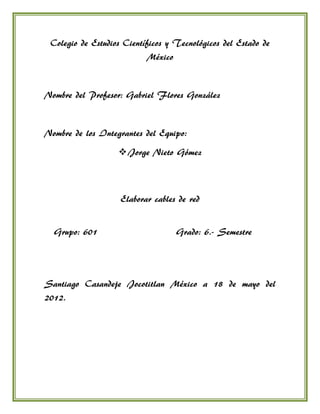

1. Colegio de Estudios Científicos y Tecnológicos del Estado de
México
Nombre del Profesor: Gabriel Flores González
Nombre de los Integrantes del Equipo:
Jorge Nieto Gómez
Elaborar cables de red
Grupo: 601 Grado: 6.- Semestre
Santiago Casandeje Jocotitlan México a 18 de mayo del
2012.

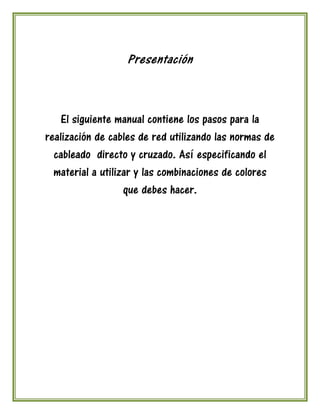

2. Presentación
El siguiente manual contiene los pasos para la
realización de cables de red utilizando las normas de
cableado directo y cruzado. Así especificando el
material a utilizar y las combinaciones de colores
que debes hacer.

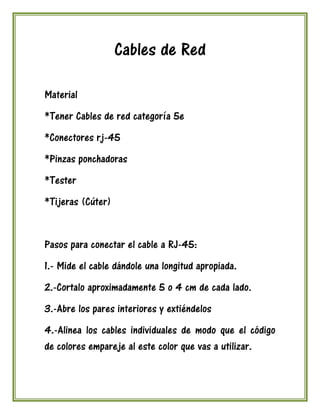

3. Cables de Red
Material
*Tener Cables de red categoría 5e
*Conectores rj-45
*Pinzas ponchadoras
*Tester
*Tijeras (Cúter)
Pasos para conectar el cable a RJ-45:
1.- Mide el cable dándole una longitud apropiada.
2.-Cortalo aproximadamente 5 o 4 cm de cada lado.
3.-Abre los pares interiores y extiéndelos
4.-Alinea los cables individuales de modo que el código
de colores empareje al este color que vas a utilizar.
4. 5.-Quita y recorta los cables limpiando la protección del
plástico del modo que los finales sean iguales uno con el
otro.
6.- Enchufa los cables en el conector y fíjate bien que
los cables peguen con el final del conector.
7.-Pocha el conector con las pinzas ponchadoras y luego
con una tester checa si si quedo tu cable de red.

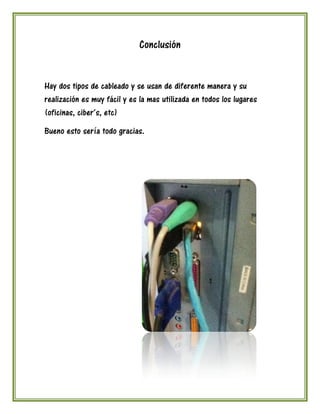

5. Conclusión
Hay dos tipos de cableado y se usan de diferente manera y su
realización es muy fácil y es la mas utilizada en todos los lugares
(oficinas, ciber´s, etc)
Bueno esto sería todo gracias.
