Un cableado estructurado es la infraestructura de cable que transporta señales entre emisores y receptores a lo largo de un edificio. Se refiere al cableado y componentes instalados de forma lógica y organizada para formar una red segura, duradera y modular que permite la administración y actualización fácil de la red. Un cableado estructurado típicamente incluye cable horizontal, backbone, cuartos de equipo, de telecomunicaciones y de entrada de servicios.

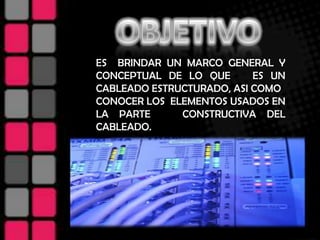

2. ES BRINDAR UN MARCO GENERAL Y
CONCEPTUAL DE LO QUE ES UN
CABLEADO ESTRUCTURADO, ASI COMO
CONOCER LOS ELEMENTOS USADOS EN
LA PARTE CONSTRUCTIVA DEL
CABLEADO.

3. El sistema de cableado estructurado (SCE) es la
infraestructura de cable destinada a transportar, a lo
largo y ancho de un edificio, las señales que emite un
emisor de algún tipo de señal hasta el correspondiente
receptor. Un (SCE) se refiere a todo el cableado y
componentes instalados en una red basados en un orden
lógico y organizado.

4. PARA FORMAR UNA RED, Y EL CONCEPTO ESTRUCTURADO LO DEFINEN LOS
SIGUIENTES PUNTOS:
• Solución Segura: El cableado se encuentra instalado de
tal manera que los usuarios del mismo tienen la facilidad
de acceso a lo que deben de tener y el resto del
cableado se encuentra perfectamente protegido.
• Solución Longeva: Cuando se instala un cableado
estructurado se convierte en parte del edificio, así como
lo es la instalación eléctrica. La mayoría de los cableados
estructurados pueden dar servicio por un periodo de
hasta 20 años, no importando los avances tecnológicos
en computadoras.
• Modularidad: Capacidad de integrar varias tecnologías
sobre el mismo cableado voz, datos, video.
• Administración: El cableado estructurado se divide en
partes manejables que permiten hacerlo confiable y
perfectamente administrable, pudiendo así detectar
fallas y repararlas fácilmente.

5. • ÁREA DE TRABAJO – Es el lugar donde se encuentran el personal
trabajando con las computadoras, impresoras, etc. En este lugar se
instalan los servicios (nodos de datos, telefonía, energía eléctrica, etc.).
• CLOSET DE EQUIPO – En este cuarto se concentran los servidores de la
red, el conmutador telefónico, etc.
• INSTALACIONES DE ENTRADA (ACOMETIDA) – Es el punto donde entran
los servicios al edificio y se les realiza una adaptación para unirlos al
edificio.

6. EL CABLEADO HORIZONTAL: consiste de dos elementos
básicos:
Cable Horizontal y Hardware de Conexión: Estos
componentes son los “contenidos” de las rutas y
espacios horizontales.

8. CABLEADO DEL BACKBONE (CABLEADO VERTICAL):
El propósito del cableado del backbone es proporcionar
interconexiones entre cuartos de entrada de servicios del
edificio, cuartos de equipo y cuartos de telecomunicaciones.

10. CUARTO DE TELECOMUNICACIONES:
Es el área del edificio donde se utiliza solo para uso
exclusivo del sistema de cableado, este espacio no
debe ser compartido con instalaciones eléctricas.

11. CUARTO DE ENTRADA DE SERVICIOS
consiste en la entrada de los servicios de
telecomunicación al edificio, incluyendo el punto de
entrada a travez de la pared y continuando hasta el
cuarto de entrada.
Los requerimientos físicos de dicha interface están
definidos en la norma EIA/TIA 569..

12. SISTEMA DE PUESTA A TIERRA Y PUENTEADO
El sistema de puesta a tierra y puenteado establecido en el estándar
ANSI/TIA/EIA-607 es un componente importante de cualquier
sistema de cableado estructurado moderno.
Los dispositivos representan el conjunto de elementos necesarios
para un sistema de cableado estructurado tanto en cobre como en
fibra, tales como: racks, organizadores de cables, bandejas porta
equipos, conectores RJ45,ST,SC, enchufes, rosetas ,etc.

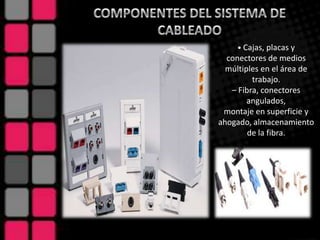

13. • Cajas, placas y
conectores de medios
múltiples en el área de
trabajo.
– Fibra, conectores
angulados,
montaje en superficie y
ahogado, almacenamiento
de la fibra.

14. Paneles 110 de alta densidad.
– Para la Cat 5 y la Cat 5e.

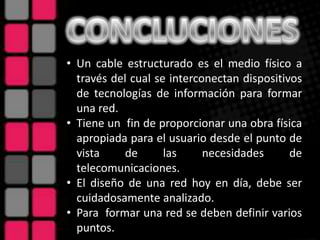

15. • Un cable estructurado es el medio físico a
través del cual se interconectan dispositivos
de tecnologías de información para formar
una red.
• Tiene un fin de proporcionar una obra física
apropiada para el usuario desde el punto de
vista de las necesidades de
telecomunicaciones.
• El diseño de una red hoy en día, debe ser
cuidadosamente analizado.
• Para formar una red se deben definir varios
puntos.
