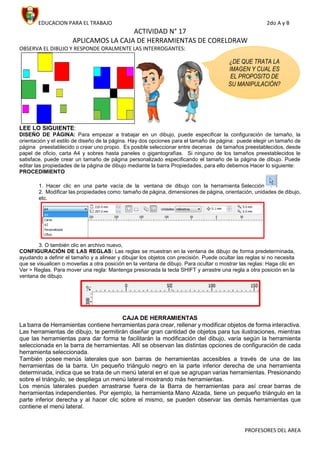

1. EDUCACION PARA EL TRABAJO 2do A y B
PROFESORES DEL AREA
ACTIVIDAD N° 17
APLICAMOS LA CAJA DE HERRAMIENTAS DE CORELDRAW
OBSERVA EL DIBUJO Y RESPONDE ORALMENTE LAS INTERROGANTES:
LEE LO SIGUIENTE:
DISEÑO DE PÁGINA: Para empezar a trabajar en un dibujo, puede especificar la configuración de tamaño, la
orientación y el estilo de diseño de la página. Hay dos opciones para el tamaño de página: puede elegir un tamaño de
página preestablecido o crear uno propio. Es posible seleccionar entre decenas de tamaños preestablecidos, desde
papel de oficio, carta A4 y sobres hasta paneles o gigantografías. Si ninguno de los tamaños preestablecidos le
satisface, puede crear un tamaño de página personalizado especificando el tamaño de la página de dibujo. Puede
editar las propiedades de la página de dibujo mediante la barra Propiedades, para ello debemos Hacer lo siguiente:
PROCEDIMIENTO
1. Hacer clic en una parte vacía de la ventana de dibujo con la herramienta Selección
2. Modificar las propiedades como: tamaño de página, dimensiones de página, orientación, unidades de dibujo,
etc.
3. O también clic en archivo nuevo,
CONFIGURACIÓN DE LAS REGLAS: Las reglas se muestran en la ventana de dibujo de forma predeterminada,
ayudando a definir el tamaño y a alinear y dibujar los objetos con precisión. Puede ocultar las reglas si no necesita
que se visualicen o moverlas a otra posición en la ventana de dibujo. Para ocultar o mostrar las reglas: Haga clic en
Ver > Reglas. Para mover una regla: Mantenga presionada la tecla SHIFT y arrastre una regla a otra posición en la
ventana de dibujo.
CAJA DE HERRAMIENTAS
La barra de Herramientas contiene herramientas para crear, rellenar y modificar objetos de forma interactiva.
Las herramientas de dibujo, te permitirán diseñar gran cantidad de objetos para tus ilustraciones, mientras
que las herramientas para dar forma te facilitarán la modificación del dibujo, varía según la herramienta
seleccionada en la barra de herramientas. Allí se observan las distintas opciones de configuración de cada
herramienta seleccionada.
También posee menús laterales que son barras de herramientas accesibles a través de una de las
herramientas de la barra. Un pequeño triángulo negro en la parte inferior derecha de una herramienta
determinada, indica que se trata de un menú lateral en el que se agrupan varias herramientas. Presionando
sobre el triángulo, se despliega un menú lateral mostrando más herramientas.
Los menús laterales pueden arrastrarse fuera de la Barra de herramientas para así crear barras de
herramientas independientes. Por ejemplo, la herramienta Mano Alzada, tiene un pequeño triángulo en la
parte inferior derecha y al hacer clic sobre el mismo, se pueden observar las demás herramientas que
contiene el menú lateral.
¿DE QUE TRATA LA
IMAGEN Y CUAL ES
EL PROPOSITO DE
SU MANIPULACIÓN?

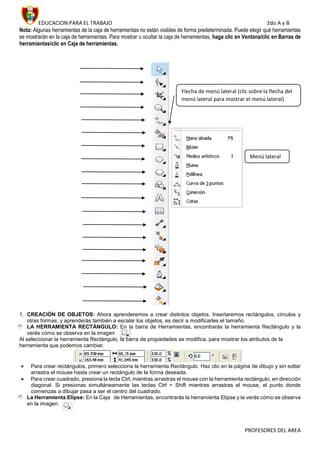

2. EDUCACION PARA EL TRABAJO 2do A y B
PROFESORES DEL AREA
Nota: Algunas herramientas de la caja de herramientas no están visibles de forma predeterminada. Puede elegir qué herramientas
se mostrarán en la caja de herramientas. Para mostrar u ocultar la caja de herramientas, haga clic en Ventana/clic en Barras de
herramientas/clic en Caja de herramientas.
1. CREACIÓN DE OBJETOS: Ahora aprenderemos a crear distintos objetos. Insertaremos rectángulos, círculos y
otras formas; y aprenderás también a escalar los objetos, es decir a modificarles el tamaño.
 LA HERRAMIENTA RECTÁNGULO: En la barra de Herramientas, encontrarás la herramienta Rectángulo y la
verás cómo se observa en la imagen
Al seleccionar la herramienta Rectángulo, la barra de propiedades se modifica, para mostrar los atributos de la
herramienta que podemos cambiar.
 Para crear rectángulos, primero selecciona la herramienta Rectángulo. Haz clic en la página de dibujo y sin soltar
arrastra el mouse hasta crear un rectángulo de la forma deseada.
 Para crear cuadrado, presiona la tecla Ctrl, mientras arrastras el mouse con la herramienta rectángulo, en dirección
diagonal. Si presionas simultáneamente las teclas Ctrl + Shift mientras arrastras el mouse, el punto donde
comienzas a dibujar pasa a ser el centro del cuadrado.
 La Herramienta Elipse: En la Caja de Herramientas, encontrarás la herramienta Elipse y la verás cómo se observa
en la imagen.
Flecha de menú lateral (clic sobre la flecha del
menú lateral para mostrar el menú lateral)
Menú lateral

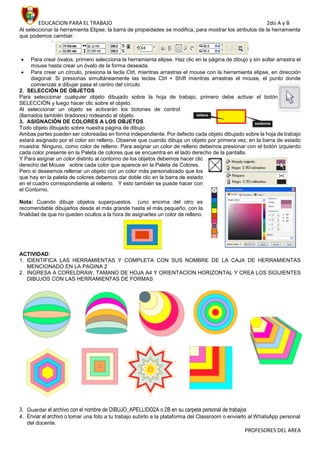

3. EDUCACION PARA EL TRABAJO 2do A y B
PROFESORES DEL AREA
Al seleccionar la herramienta Elipse, la barra de propiedades se modifica, para mostrar los atributos de la herramienta
que podemos cambiar.
 Para crear óvalos, primero selecciona la herramienta elipse. Haz clic en la página de dibujo y sin soltar arrastra el
mouse hasta crear un óvalo de la forma deseada.
 Para crear un círculo, presiona la tecla Ctrl, mientras arrastras el mouse con la herramienta elipse, en dirección
diagonal. Si presionas simultáneamente las teclas Ctrl + Shift mientras arrastras el mouse, el punto donde
comienzas a dibujar pasa el centro del círculo.
2. SELECCIÓN DE OBJETOS
Para seleccionar cualquier objeto dibujado sobre la hoja de trabajo, primero debe activar el botón
SELECCIÓN y luego hacer clic sobre el objeto.
Al seleccionar un objeto se activarán los botones de control
(llamados también tiradores) rodeando al objeto.
3. ASIGNACIÓN DE COLORES A LOS OBJETOS
Todo objeto dibujado sobre nuestra página de dibujo.
Ambas partes pueden ser coloreadas en forma independiente. Por defecto cada objeto dibujado sobre la hoja de trabajo
estará asignado por el color sin relleno. Observe que cuando dibuja un objeto por primera vez, en la barra de estado
muestra: Ninguno, como color de relleno. Para asignar un color de relleno debemos presionar con el botón izquierdo
cada color presente en la Paleta de colores que se encuentra en el lado derecho de la pantalla.
Y Para asignar un color distinto al contorno de los objetos debemos hacer clic
derecho del Mouse sobre cada color que aparece en la Paleta de Colores.
Pero si deseamos rellenar un objeto con un color más personalizado que los
que hay en la paleta de colores debemos dar doble clic en la barra de estado
en el cuadro correspondiente al relleno. Y esto también se puede hacer con
el Contorno.
Nota: Cuando dibuje objetos superpuestos (uno encima del otro es
recomendable dibujarlos desde el más grande hasta el más pequeño, con la
finalidad de que no queden ocultos a la hora de asignarles un color de relleno.
ACTIVIDAD:
1. IDENTIFICA LAS HERRAMIENTAS Y COMPLETA CON SUS NOMBRE DE LA CAJA DE HERRAMIENTAS
MENCIONADO EN LA PAGINA 2
2. INGRESA A CORELDRAW, TAMANO DE HOJA A4 Y ORIENTACION HORIZONTAL Y CREA LOS SIGUIENTES
DIBUJOS CON LAS HERRAMIENTAS DE FORMAS
3. Guardar el archivo con el nombre de DIBUJO_APELLIDO2A o 2B en su carpeta personal de trabajos
4. Enviar el archivo o tomar una foto a tu trabajo subirlo a la plataforma del Classroom o enviarlo al WhatsApp personal
del docente.
