Este documento presenta instrucciones para tres ejercicios de diseño en CorelDRAW. En el Ejercicio 1, los estudiantes usarán herramientas de rectángulo y polígono para crear un logotipo siguiendo las instrucciones paso a paso. En el Ejercicio 2, los estudiantes usarán las herramientas de Bézier y curva para vectorizar un gráfico. En el Ejercicio 3, los estudiantes seguirán un proceso similar de vectorización para otro gráfico. Al final, los estudiantes deberán presentar los tres

1. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 1
DESARROLLO CALIFICADO N° 1

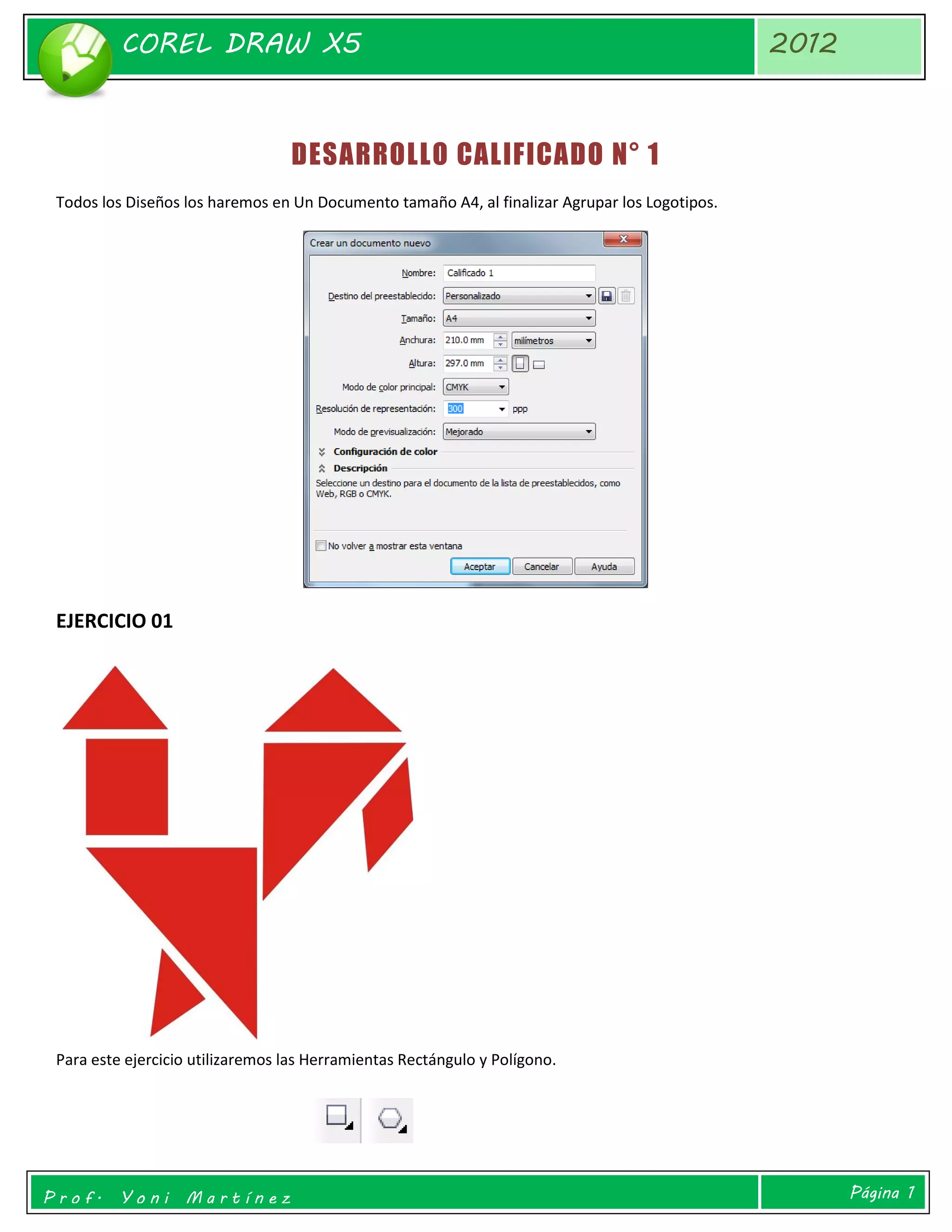

Todos los Diseños los haremos en Un Documento tamaño A4, al finalizar Agrupar los Logotipos.
EJERCICIO 01
Para este ejercicio utilizaremos las Herramientas Rectángulo y Polígono.

2. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 2

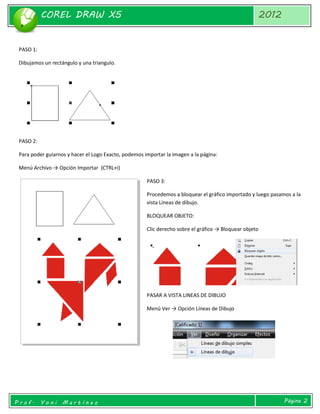

PASO 1:
Dibujamos un rectángulo y una triangulo.
PASO 2:
Para poder guiarnos y hacer el Logo Exacto, podemos importar la imagen a la página:
Menú Archivo → Opción Importar (CTRL+I)
PASO 3:
Procedemos a bloquear el gráfico importado y luego pasamos a la vista Líneas de dibujo.
BLOQUEAR OBJETO:
Clic derecho sobre el gráfico → Bloquear objeto
PASAR A VISTA LINEAS DE DIBUJO
Menú Ver → Opción Líneas de Dibujo

3. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 3

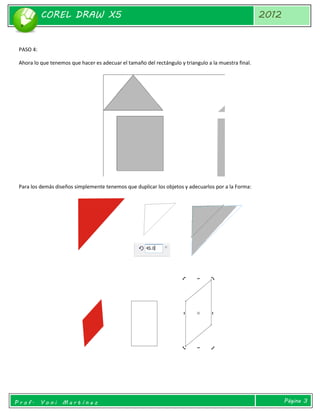

PASO 4:
Ahora lo que tenemos que hacer es adecuar el tamaño del rectángulo y triangulo a la muestra final.
Para los demás diseños simplemente tenemos que duplicar los objetos y adecuarlos por a la Forma:

4. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 4
EJERCICIO 02
PASO 1:
Bloquear gráfico y pasar al modo vista Líneas de dibujo.
BLOQUEAR:
Clic Derecho → Opción Bloquear objeto
PASAR A LINEAS DE DIBUJO:
Menú Ver → Líneas de dibujo
Dibujamos un rectángulo del tamaño del gráfico.
PASO 2:
Seleccionamos la Herramienta Bézier y creamos Nodos en cada punto donde se pueda empezar una curva.

5. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 5

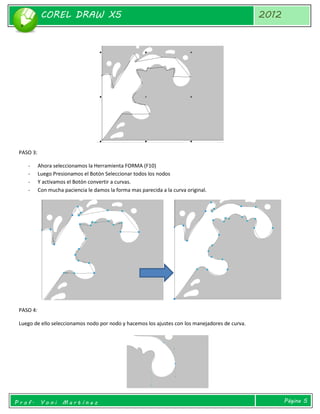

PASO 3:
- Ahora seleccionamos la Herramienta FORMA (F10)
- Luego Presionamos el Botón Seleccionar todos los nodos
- Y activamos el Botón convertir a curvas.
- Con mucha paciencia le damos la forma mas parecida a la curva original.
PASO 4:
Luego de ello seleccionamos nodo por nodo y hacemos los ajustes con los manejadores de curva.

6. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 6

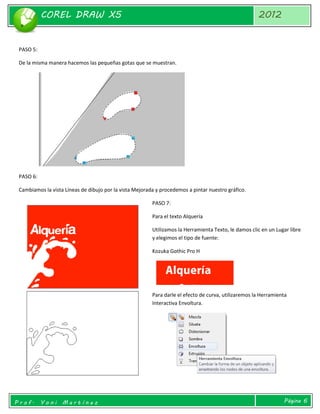

PASO 5:
De la misma manera hacemos las pequeñas gotas que se muestran.
PASO 6:
Cambiamos la vista Líneas de dibujo por la vista Mejorada y procedemos a pintar nuestro gráfico.
PASO 7:
Para el texto Alquería
Utilizamos la Herramienta Texto, le damos clic en un Lugar libre y elegimos el tipo de fuente:
Kozuka Gothic Pro H
Para darle el efecto de curva, utilizaremos la Herramienta Interactiva Envoltura.

7. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 7

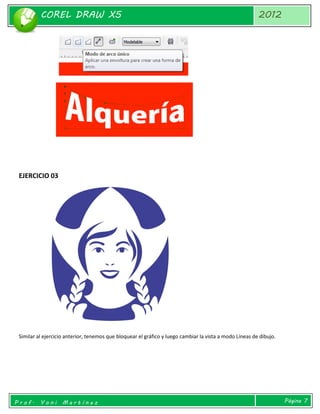

EJERCICIO 03
Similar al ejercicio anterior, tenemos que bloquear el gráfico y luego cambiar la vista a modo Líneas de dibujo.

8. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 8

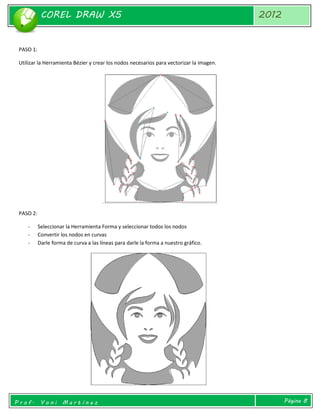

PASO 1:
Utilizar la Herramienta Bézier y crear los nodos necesarios para vectorizar la imagen.
PASO 2:
- Seleccionar la Herramienta Forma y seleccionar todos los nodos
- Convertir los nodos en curvas
- Darle forma de curva a las líneas para darle la forma a nuestro gráfico.

9. COREL DRAW X5
2012
Prof. Yoni Martínez
Página 9
PASO 3:
Cambiar el Modo de vista a Mejorada y luego colorear:
Menú Ver → Opción mejorada
Como vieron los pasos especifico s para poder vectorizar cualquier gráfico.
Una vez utilizados los gráficos puedes quitar los archivos de muestra, y debes presentar los 3 diseños en una sola hoja A4, la cual presentaras impresa. Con el siguiente Formato:
