1. UNIVERSIDAD LOYOLA
TECNOLOGIA DE LOS
MATERIALES DE CONSTRUCCION
LA MADERA
DOCENTE: MSc. lng. Lionel Mendizábal Orellana

2. SUMARIO
1. Introducción
<( 2. Definición
a: 3. Estructura de la madera
w 4. Clasificación de las maderas
o
<( s. Calidad de la madera
~
6. Composición química
7. Características o propiedades generales de la
::s madera
8. Destrucción de la madera
9. Enfermedades y defectos de la madera
10. Tratamientos de protección
11. Tipos de madera
12. Utilización de la madera
13. Terminología comercial de las maderas
14. Medida comercial de la madera

3. •
•
•
•
•
DEFINICION
Es una sustancia leñosa
Constituida por un conjunto
de tejidos orgánicos
Utilizamos los troncos de los
árboles
Desprovistos de corteza y
hojas, y ramas
Se aplicación en los trabajos
de carpintería y ebanistería.

4. COMPOSICION
Están formados por:
• La raíz,
•El troncos
•Las ramas
•Las hojas

5. COMPOSICION
Son células pequeñas, que van
en dirección del tronco y de las
ramas.
·Células conductoras agua y
las sales alimentarías
· Células de apoyo, refuerzan la
estructura de la madera
·Células que almacena las
sustancias alimenticias.

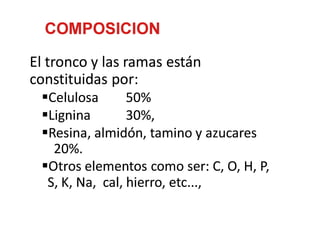

6. COMPOSICION
El tronco y las ramas están
constituidas por:
•Celulosa 50%
•Lignina 30%,
•Resina, almidón, tamino y azucares
20%.
•Otros elementos como ser: C, O, H, P,
S, K, Na, cal, hierro, etc...,

7. COMPOSICION
El tronco
·Tiene forma cilíndrica
·Formada por capas o anillos
·En cada período vegetativo es un
nuevo anillo su número indica la
edad del árbol..

8. ESTRUCTURA MACROSCOPICA
•Médula.
•Duramen.
•Albura.
•Cambium.
•Líber.
•Corteza.
•Radios leñosos
•Anillos anuales.

9. ESTRUCTURA MICROSCOPICA
La madera es un conjunto de células
alargadas de sus características depende
la especie
•De forma tubular paralelos al eje del
árbol
·Variables de forma, espesor de
paredes y dimensiones interiores.
continua

10. ESTRUCTURA MICROSCOPICA
•La ESPECIE SE DEFINE por la variedad
de células y la forma de unirse.
·Las paredes son microfibrillas
enrolladas alrededor del eje y
embebidas en la Jignina.
•Se asimilar a un pilar hueco de Ho Ao,
la lignina, hace las veces de hormigón y
las microfibrillas del acero.

11. ESTRUCTURA MICROSCOPICA
Fibras alargadas
·Pared gruesa
·Esta formada por células que
constituyen la estructura y la parte
resistente de la madera
Vasos y poros
·Su pared es delgada
·Conducen la savia
continua

12. ESTRUCTURA MICROSCOPICA
Células de parénquima
·Sus células son cortas y poco
abundantes
·Difundir y almacenar la savia.
·Se disponen entre las fibras y los
vasos, y se dirigen desde la
corteza hasta el centro del árbol.

13. CLASIFICACION
Por la especie a que pertenece una
madera
•Por sus propiedades físicas
•Densidad, Dureza, color y veteado
Por las especies de árboles
maderables
•Coníferas y
•Frondosas.

14. MADERAS CONIFERAS
•La anatomía y estructura es
sencilla,
•Ligeras y blandas
·La dureza y pesadez varían incluso
dentro de la misma clase de
madera.
·Son muy fáciles de trabajar
(aserrar, cepillar, lijar y limar).
continua

15. MADERAS CONIFERAS
Las principales maderas utilizadas
en la construcción son:
•el pino,
•el abeto,
•el ciprés
•el tejo (madera muy dura, color
marrón, se considera
imputresible).

16. MADERAS FRONDOSAS
•Paredes gruesas
•Pequeños espacios huecos
·Son mas pesadas y duras que las
coníferas.
•Diferentes colores
·Tienen brillo
·Vetados
·Tienen nudos
continua

17. MADERAS FRONDOSAS
·Tienen fibras finas y delgadas
•Madera muy vistosos y variables.
·Son más difíciles de trabajar que
las coníferas
·Se usa en la fabricación de
muebles.
•Las maderas pertenecientes a este
grupo son el haya, nogal, fresno,
caoba y el ébano

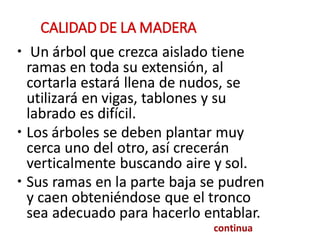

18. CALIDAD DE LA MADERA
• Un árbol que crezca aislado tiene
ramas en toda su extensión, al
cortarla estará llena de nudos, se
utilizará en vigas, tablones y su
labrado es difícil.
• Los árboles se deben plantar muy
cerca uno del otro, así crecerán
verticalmente buscando aire y sol.
• Sus ramas en la parte baja se pudren
y caen obteniéndose que el tronco
sea adecuado para hacerlo entablar.
continua

19. CALIDAD DE LA MADERA
• Los mejores árboles crecen en
medio del bosque.
• Las maderas blandas se desarrollan
en terrenos húmedos y pantanosos,
su fibra es ligera y esponjosa.
• Las maderas duras se desarrollan
en terrenos arcillosos, mientras la
madera resinosa crece mejor en
terrenos arenosos

20. CARACTERISTICAS YPROPIEDADES
► HENDIBILIDAD
► DUREZA
► COLOR Y VETEADO
► OLOR
► CONDUCTIBILIDAD
► DENSIDAD
► POROSIDAD O HIGLOSCOPICIDAD
►DURABILIDAD
►ELASTICIDAD
► COMBUSTIBILIDAD
► INFLAMABILIDAD
►PROPIEDADES ACUSTICAS
► HUMEDAD DE LA MADERA

21. CARACTERISTICAS Y PROPIEDADES
FATIGA
• Es la tensión máxima que sin
romperse, puede soportar la
madera un número infinito de
veces
• La relación entre el limite de
fatiga y la carga de rotura en
flexión está entre 1/3 yl/4, que
varía según el sentido de
solicitación.

22. RESISTENCIA A LA COMPRESION
En la Resistencia influyen:
• La humedad por debajo del punto de
saturación (30%)
• La Resistencia aumenta cuando la
humedad disminuye
• La máxima resistencia corresponde a
la dirección Axial, y disminuye
cuando se aleja de ella
• A mayor densidad aparente, mayor
resistencia.
• En la misma especie la resistencia a
la compresión es casi constante

23. RESISTENCIA A LA TRACCION
• Es de las resistencias más indicadas
para este material.
• Los ensayos de tracción son difíciles
de realizar pues al sujetar la madera
con las mordazas se suelen producir
cortes.
• Influye la anisotropía, resultando
mayor la resistencia en la dirección
paralela a las fibras.
• La deformación axial es menor en
. , . ,
tracc1on que en compres1on. .
continua

24. CARACTERISTICAS YPROPIEDADES
RESISTENCIA A LA TRACCION
• La tracción aumenta la
adherencia entre las fibras
• La resistencia a tracción es 2,5
veces mayor que la resistencia a
la compresión.
• La composición química de la
madera influye en la resistencia .

25. RESISTENCIA AL CORTE
• Es la resistencia de la madera a
fuerzas que tienden a que parte
de ella se deslice.
• La madera sometida a la acción
del corte en la dirección a sus
fibras, tiene muy poca
resistencia.
• En la dirección perpendicular a
las fibras no se produce corte,
pues existe mucha resistencia y la
madera se rompería antes por
otro efecto.

26. RESISTENCIA A LA FLEXION
• La madera resiste los esfuerzos en
dirección axial
• En las direcciones radial y tangencial
no resistente a la flexión.
• Para realizar ensayos las probetas son
. , .
pr1smat1cas
• Si la pieza es cortada de forma
longitudinal, la madera tiene gran
resistencia
continua

27. RESISTENCIA A LA FLEXION
• La resistencia discrepa mucho en
función del tamaño de la probeta
debido al efecto producido por
los nudos.
• La sección rectangular se obtiene
de forma semejante a un círculo
y la relación base/altura se hace
de tal forma que el momento de
. . , .
1nerc1a sea max1mo

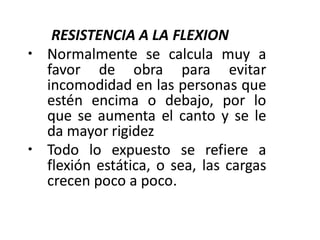

28. RESISTENCIA A LA FLEXION
• Normalmente se calcula muy a
favor de obra para evitar
incomodidad en las personas que
estén encima o debajo, por lo
que se aumenta el canto y se le
da mayor rigidez
• Todo lo expuesto se refiere a
flexión estática, o sea, las cargas
crecen poco a poco.

29. RESISTENCIA A LA FLEXION
• La sección rectangular se obtiene
de forma semejante a un círculo
y la relación base/altura se hace
de tal forma que el momento de
. . , .
1nerc1a sea max1mo

30. •
•
•

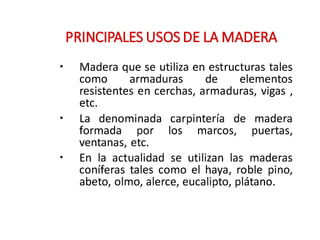

PRINCIPALES USOS DE LA MADERA
Madera que se utiliza en estructuras tales
como armaduras de elementos
resistentes en cerchas, armaduras, vigas ,
etc.
La denominada carpintería de madera
formada por los marcos, puertas,
ventanas, etc.
En la actualidad se utilizan las maderas
coníferas tales como el haya, roble pino,
abeto, olmo, alerce, eucalipto, plátano.

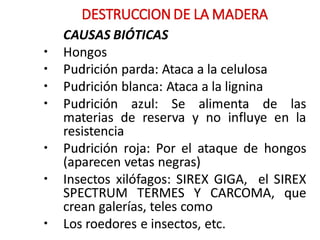

31. DESTRUCCION DE LA MADERA
,
CAUSAS 8/0TICAS
• Hongos
• Pudrición parda: Ataca a la celulosa
• Pudrición blanca: Ataca a la lignina
• Pudrición azul: Se alimenta de las
materias de reserva y no influye en la
resistencia
• Pudrición roja: Por el ataque de hongos
(aparecen vetas negras)
• Insectos xilófagos: SIREX GIGA, el SIREX
SPECTRUM TERMES Y CARCOMA, que
crean galerías, teles como
• Los roedores e insectos, etc.

32. DESTRUCCION DE LA MADERA
CAUSAS ABIOTICAS
• Las causas de destrucción de la
madera por este concepto son
la intemperie, el fuego, los
agentes químicos (Ácidos y
Bases)

33. ENFERMEDADES Y DEFECTOS DE LAS
MADERAS
• NUDOS
• GRIETAS
• EXCENTRICIDAD
CORAZÓN
• CORAZÓN HUECO • DOBLE ALBURA
• CORAZÓN • ENTRECORTEZA
EXCÉNTRICO • LUPIAS Y VERRUGAS
• PATA DE GALLO • BOLSAS DE RESINA
• DOBLE ALBURA • AGRIETAMIENTO
• FIBRAS RETORCIDAS • REPELO
DE

34. TRATAMIENTOS DE PROTECCIÓN
PRODUCTOS DE PROTECCIÓN
Los productos de
. ,
protecc1on y
decorativos son:
• Pinturas asfálticas,
• Colas, barnices,
• Pinturas sintéticas, etc. , muchos de
estos
DESABIADO
Consiste en eliminar la savia mediante
lavado interno

35. TIPOS DE
PRESERVANTE
HIDROSOLUBLES
Solubles en agua.
Se lixivian fácilmente en
contacto con suelos o
ambientes húmedos a
'
menos que incorpore en
la sal un elemento que
se permita formar un
compuesto estable que
se fije en la madera tal
como el cromo o sal de
cromo.
OLEOSOLUBLES
Solubles en solventes
orgánicos (petróleo
combustible). Son
estables y resisten la
lixiviación en la madera
expuesta a la intemperie
PRESERVANTE
Arseniato de sodio
Bórax
Acido bórico
Mezclas de ambos.
Fluoruro de sodio
Sulfato de cobre
Cloruro de zinc.
Sales de cobre
Cromo
Boro (CCB).
Sales de cobre, cromo,
arsénico (CCA).
Cromo-cloruro zinc.
Creosota
Pentacloro fenal
Naftanato de cobre
METODOS DE
APLICACIÓN
Difusión
Vacio y presión
Inmersión
Vacío y presión
Inmersión
Baño caliente-frío
Vacío y presión
Sistema Boulton*
RECOMENDACIONES DE
uso
Son apropiados para
madera en interiores.
Permiten el empleo de
pintura o barniz.
No son recomendables
para madera usada en
exteriores o en contacto
con el suelo
Apropiadas para maderas
en uso interior o exterior y
en contacto con el suelo.
Permiten el empleo de
pinturas o barnices
Apropiados para maderas
a ser usadas en la
intemperie y en contacto
con el suelo.
No se recomienda el
empleo de pinturas o
barnices.

36. TRATAMIENTOS DE PROTECCIÓN
SECADO
Consiste en evaporar el agua para:
Estabilizar la madera
Evitar el ataques de los hongos
Aumenta sus resistencias
El secado de efectúa
Secado natural o al aire

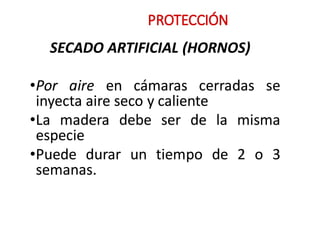

El secado artificial mediante hornos

37. PROTECCIÓN
SECADO NATURAL
• El efectúa en pilas y cobertizos
cerrados
• Su apilado se efectuara sobre trozos de
madera o ladrillo
• Se recomienda un máximo de 5 m. de
altura
• Se colocara entre capas listones de
madera (puede durar un año por cm2
de espesor).

38. PROTECCIÓN
SECADO ARTIFICIAL {HORNOS)
•Por aire en cámaras cerradas se
inyecta aire seco y caliente
•La madera debe ser de la misma
•
especie
•Puede durar un tiempo de 2 o 3
semanas.

39. PROTECCIÓN - TRATAMIENTOS SUPERFICIALES
Se efectúan para evitar la:
► Pudrición
► La destrucción por
,
germenes
superficiales
► Destrucción de la masa interna
Se efectua con:
► El pintado
► La Carbonización Se puede realizar con
sopletes
► Aplicar líquidos antisépticas (creosota,
el aceite de linaza, pinturas, etc.)

40. TRATAMIENTOS DE PROTECCIÓN
TRATAMIENTOS POR INMERSIÓN
• Se introduciendo las piezas en
líquidos antisépticos sean estos en
frío o en caliente o ambas.
• Las soluciones son:
• cloruro de zinc
• sulfito de cobre
• Sales de cobre y arsenico
• otros

41. TRATAMIENTOS DE PROTECCIÓN
TRATAMIENTOS POR INYECCIÓN
Se coloca la madera en cilindros de
impregnación herméticamente
cerrados
• Se produce un vacio
• Se inyectar los antisépticos por los
poros a altas temperatura y a
•
presiones

42. •
TRATAMIENTOS DE PROTECCIÓN
TRATAMIENTO POR IMPREGNACIÓN
Se efectuar por inyección, inmersión o
pulverización, productos altamente
TOXICOS (VENENOS)
• Se utiliza
• Fosfato, sulfato o cloruro de amonio
• Pentaclorofenol
continua

43. TRATAMIENTOS DE PROTECCIÓN
TRATAMIENTO POR IMPREGNACIÓN
• No presentan problemas en su manejo
•Son limpias
•Conservan su color y veteado
• No produce la corrosión a los metales
• No deforma las piezas de madera
•Tiene carácter permanente
•Su protección no se pierde por efecto
de las lluvias o el intemperismo
• Posteriormente pueden ser barnizadas
o pintadas

44. TIPOS DE MADERAS
► ALAMO
► LAUREL
,
► RAULI
► CEDRO
► ROBLE ,
► PINO OREGON
► MARA O CAOBA
► NOGAL
► EBANO

45. UTILIZACION DE LA MADERA
• Puertas y ventanas se usan:
Cedro, Laurel, Yesquero,
Amarillo, Pino, Virola, Palo
María y Gabún.
• En decoración de interiores
(paneles y revestimientos), se
utiliza la Mara, el Nogal, Palo
María, Tajibo, Cuchi, Morado.
• Postes el Eucalipto.

46. UTILIZACION DE LA MADERA
Construcción de encofrados
·Es una meciera ordinaria
•Es altamente deformable (sol
humedad)
·Las maderas utilizan son:
Laurel, Yesquero, Amarillo, Pino,
Palo María y el Gabún.

47. TERMINOLOGIA COMERCIAL
Se clasifican por:
• Por su nomenclatura
• Por sus dimensiones
• Por su manufactura

48. TERMINOLOGIA COMERCIAL
POR SUS DIMENSIONES
Vigas
Deben tener una máxima resistencia
para resistir grandes cargas y son
piezas de dimensiones mayores y
variadas.
Viguetas
Su escuadría tienen 4'' x 6''.
Tablones
Sus dimensiones son ancho varia de
111
a 411
, y el grueso de 611
a 10".

49. TERMINOLOGIA COMERCIAL
POR SUS DIMENSIONES
Tablas
Su menor dimensión varían de
111
a 2" y 4" a 811
•
Listones
Son piezas de sección transversal
1'' X 2'', 2" X 2" O 2" X 3".

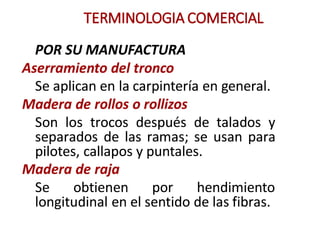

50. TERMINOLOGIA COMERCIAL
POR SU MANUFACTURA
Aserramiento del tronco
Se aplican en la carpintería en general.
Madera de rollos o rollizos
Son los traeos después de talados y
separados de las ramas; se usan para
pilotes, callapos y puntales.
Madera de raja
Se obtienen por hendimiento
longitudinal en el sentido de las fibras.

51. TERMINOLOGIA COMERCIAL
POR SU MANUFACTURA
Madera labrada
Escuadrada, mediante hacha.
Madera aserrada
Se preparan con sierra vigas,
viguetas, etc.
Madera cepillada
Recibido la acción de cepillos

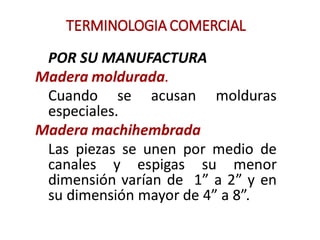

52. TERMINOLOGIA COMERCIAL
POR SU MANUFACTURA
Madera moldurada.
Cuando se acusan molduras
especiales.
Madera machihembrada
Las piezas se unen por medio de
canales y espigas su menor
dimensión varían de 1" a 2" y en
su dimensión mayor de 4" a 8".

53. MEDIDAS COMERCIALES DE LA MADERA
• Para troncos y rollizos apilada, se emplea el
ESTEREO = VOLUMEN APARENEDE 1 M3
• En la construcción se utiliza
PIE CUADRADO (p2
) = 1 PIE X 1 PIE X 1 PULG.
1 PIE TIENE 12 PULGADAS
1 PULGADA TIENE 2.5 CENTÍMETROS.
• En proyectos los insumos de materiales,
, , .
computas metr1cos y presupuestos, mano
de obra, costos de transporte y otros
