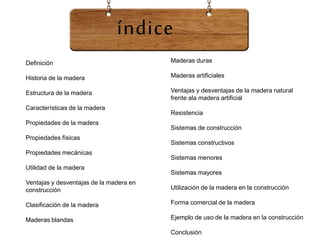

2. índice
Definición
Historia de la madera
Estructura de la madera
Características de la madera
Propiedades de la madera
Propiedades físicas
Propiedades mecánicas
Utilidad de la madera
Ventajas y desventajas de la madera en
construcción
Clasificación de la madera
Maderas blandas
Maderas duras
Maderas artificiales

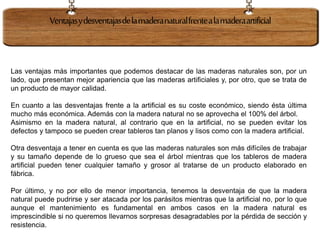

Ventajas y desventajas de la madera natural
frente ala madera artificial
Resistencia
Sistemas de construcción

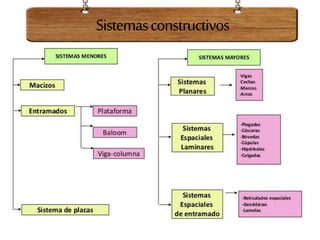

Sistemas constructivos
Sistemas menores
Sistemas mayores
Utilización de la madera en la construcción
Forma comercial de la madera
Ejemplo de uso de la madera en la construcción
Conclusión

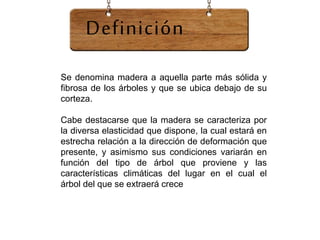

3. Se denomina madera a aquella parte más sólida y
fibrosa de los árboles y que se ubica debajo de su
corteza.
Cabe destacarse que la madera se caracteriza por
la diversa elasticidad que dispone, la cual estará en
estrecha relación a la dirección de deformación que
presente, y asimismo sus condiciones variarán en
función del tipo de árbol que proviene y las
características climáticas del lugar en el cual el
árbol del que se extraerá crece
Definición

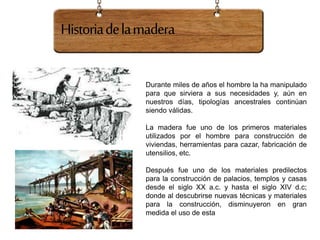

4. Historiadelamadera
Durante miles de años el hombre la ha manipulado
para que sirviera a sus necesidades y, aún en
nuestros días, tipologías ancestrales continúan
siendo válidas.
La madera fue uno de los primeros materiales
utilizados por el hombre para construcción de
viviendas, herramientas para cazar, fabricación de
utensilios, etc.
Después fue uno de los materiales predilectos
para la construcción de palacios, templos y casas
desde el siglo XX a.c. y hasta el siglo XIV d.c;
donde al descubrirse nuevas técnicas y materiales
para la construcción, disminuyeron en gran
medida el uso de esta

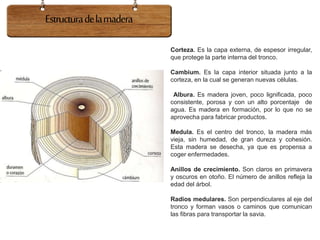

5. Estructuradelamadera
Corteza. Es la capa externa, de espesor irregular,
que protege la parte interna del tronco.
Cambium. Es la capa interior situada junto a la
corteza, en la cual se generan nuevas células.
Albura. Es madera joven, poco lignificada, poco
consistente, porosa y con un alto porcentaje de
agua. Es madera en formación, por lo que no se
aprovecha para fabricar productos.
Medula. Es el centro del tronco, la madera más
vieja, sin humedad, de gran dureza y cohesión.
Esta madera se desecha, ya que es propensa a
coger enfermedades.
Anillos de crecimiento. Son claros en primavera
y oscuros en otoño. El número de anillos refleja la
edad del árbol.
Radios medulares. Son perpendiculares al eje del
tronco y forman vasos o caminos que comunican
las fibras para transportar la savia.
6. Resistencia a tensión superior a la de compresión.
El material es fuertemente anisotrópico.
Fácil de trabajar: Es sencillo darle forma si se emplean los útiles adecuados.
Baja densidad: Flota en el agua, por lo que se ha usado para la fabricación de embarcaciones.
Mala conductora del calor y la electricidad: Por lo que se puede utilizar como material aislante.
Disponible: La madera es un recurso natural que tenemos a nuestra disposición, pero debemos de
cuidar su explotación y repoblar nuestros bosques para que nos sigan proporcionando madera en el
futuro.
Poca durabilidad en ambientes agresivos.
Susceptibilidad al fuego.
Dimensiones y formas geométricas disponibles son limitadas.
Característicasprincipalesdelamadera

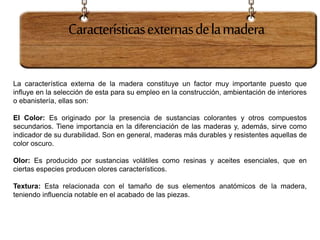

7. Característicasexternasdelamadera
La característica externa de la madera constituye un factor muy importante puesto que
influye en la selección de esta para su empleo en la construcción, ambientación de interiores
o ebanistería, ellas son:
El Color: Es originado por la presencia de sustancias colorantes y otros compuestos
secundarios. Tiene importancia en la diferenciación de las maderas y, además, sirve como
indicador de su durabilidad. Son en general, maderas más durables y resistentes aquellas de
color oscuro.
Olor: Es producido por sustancias volátiles como resinas y aceites esenciales, que en
ciertas especies producen olores característicos.
Textura: Esta relacionada con el tamaño de sus elementos anatómicos de la madera,
teniendo influencia notable en el acabado de las piezas.
8. Veteado: Son figuras formadas en la superficie de la madera debido a la disposición,
tamaño, forma, color y abundancia de los distintos elementos anatómicos. Tiene importancia
en la diferenciación y uso de las maderas.
Orientación de fibra o grano: es la dirección que siguen los elementos leñosos
longitudinales. Tiene importancia en la trabajabilidad de la madera y en su comportamiento
estructural.

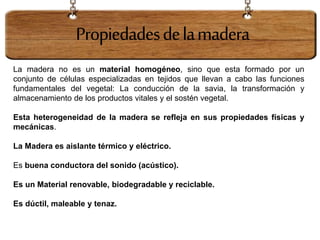

9. La madera no es un material homogéneo, sino que esta formado por un
conjunto de células especializadas en tejidos que llevan a cabo las funciones
fundamentales del vegetal: La conducción de la savia, la transformación y
almacenamiento de los productos vitales y el sostén vegetal.
Esta heterogeneidad de la madera se refleja en sus propiedades físicas y
mecánicas.
La Madera es aislante térmico y eléctrico.
Es buena conductora del sonido (acústico).
Es un Material renovable, biodegradable y reciclable.
Es dúctil, maleable y tenaz.
Propiedadesdelamadera

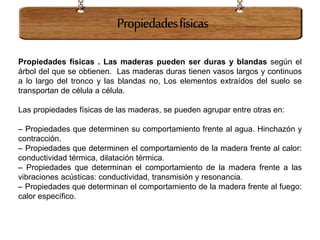

10. Propiedades físicas . Las maderas pueden ser duras y blandas según el
árbol del que se obtienen. Las maderas duras tienen vasos largos y continuos
a lo largo del tronco y las blandas no, Los elementos extraídos del suelo se
transportan de célula a célula.
Las propiedades físicas de las maderas, se pueden agrupar entre otras en:
– Propiedades que determinen su comportamiento frente al agua. Hinchazón y
contracción.
– Propiedades que determinen el comportamiento de la madera frente al calor:
conductividad térmica, dilatación térmica.
– Propiedades que determinan el comportamiento de la madera frente a las
vibraciones acústicas: conductividad, transmisión y resonancia.
– Propiedades que determinan el comportamiento de la madera frente al fuego:
calor específico.
Propiedadesfísicas

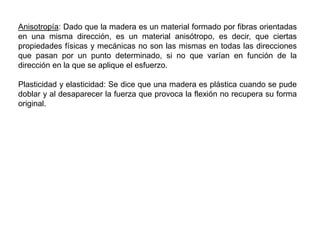

11. Anisotropía: Dado que la madera es un material formado por fibras orientadas
en una misma dirección, es un material anisótropo, es decir, que ciertas
propiedades físicas y mecánicas no son las mismas en todas las direcciones
que pasan por un punto determinado, si no que varían en función de la
dirección en la que se aplique el esfuerzo.
Plasticidad y elasticidad: Se dice que una madera es plástica cuando se pude
doblar y al desaparecer la fuerza que provoca la flexión no recupera su forma
original.

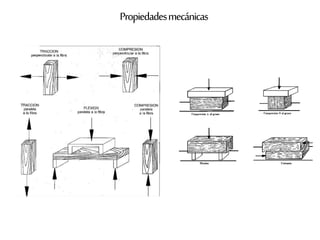

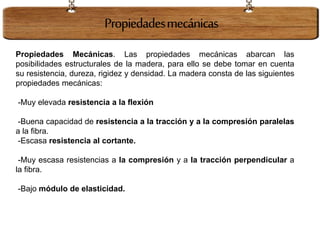

12. Propiedades Mecánicas. Las propiedades mecánicas abarcan las
posibilidades estructurales de la madera, para ello se debe tomar en cuenta
su resistencia, dureza, rigidez y densidad. La madera consta de las siguientes
propiedades mecánicas:
-Muy elevada resistencia a la flexión
-Buena capacidad de resistencia a la tracción y a la compresión paralelas
a la fibra.
-Escasa resistencia al cortante.
-Muy escasa resistencias a la compresión y a la tracción perpendicular a
la fibra.
-Bajo módulo de elasticidad.
Propiedadesmecánicas
13. Las vetas se deben a la orientación y color de las fibras. La densidad depende
del peso y la resistencia.
La Densidad, Cuanto más tiene la madera es más resistente. Casi todas las
maderas tienen una densidad menor que la del agua, lo que les permite flotar.
Las maderas de baja densidad (hasta 0.5 gr/cm3) se conoce como coníferas.
Las de alta densidad (mayor a 0.5 gr/cm3) se conoce como latifaliadas
Flexibilidad, es la facilidad para ser curvadas en el sentido de su longitud, sin
romperse ni deformarse. La tienen especialmente las maderas jóvenes y
blandas.
La hendidura, consiste en la facilidad que contiene la madera en partirse o
rajarse en el sentido de la fibra. La resistencia será menor si es de fibra larga y
carece de nudos, así como si está verde la madera.
Dureza o resistencia al corte, que dependerá de la mayor o menor cohesión
entre sus fibras. Está en relación directa entre la mayor cantidad de fibras y la
menor cantidad de agua. Por ejemplo, una zona de nudos tendrá mayor
cohesión de sus fibras que una zona limpia, por tanto será más dura y
resistente al corte.

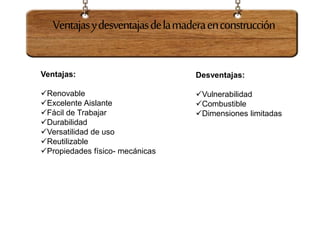

16. Ventajas:
Renovable
Excelente Aislante
Fácil de Trabajar
Durabilidad
Versatilidad de uso
Reutilizable
Propiedades físico- mecánicas
Desventajas:
Vulnerabilidad
Combustible
Dimensiones limitadas
Ventajasydesventajasdelamaderaenconstrucción

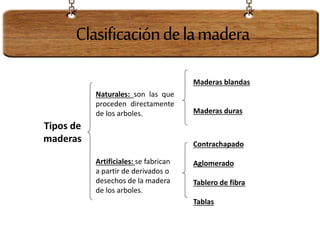

17. Clasificacióndelamadera
Tipos de
maderas
Naturales: son las que
proceden directamente
de los arboles.
Artificiales: se fabrican
a partir de derivados o
desechos de la madera
de los arboles.
Maderas blandas
Maderas duras
Contrachapado
Aglomerado
Tablero de fibra
Tablas

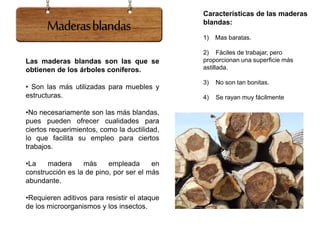

18. Las maderas blandas son las que se
obtienen de los árboles coníferos.
• Son las más utilizadas para muebles y
estructuras.
•No necesariamente son las más blandas,
pues pueden ofrecer cualidades para
ciertos requerimientos, como la ductilidad,
lo que facilita su empleo para ciertos
trabajos.
•La madera más empleada en
construcción es la de pino, por ser el más
abundante.
•Requieren aditivos para resistir el ataque
de los microorganismos y los insectos.
Características de las maderas
blandas:
1) Mas baratas.
2) Fáciles de trabajar, pero
proporcionan una superficie más
astillada.
3) No son tan bonitas.
4) Se rayan muy fácilmente
Maderasblandas

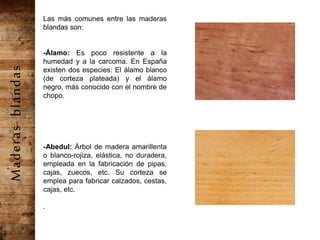

19. Las más comunes entre las maderas
blandas son:
-Álamo: Es poco resistente a la
humedad y a la carcoma. En España
existen dos especies: El álamo blanco
(de corteza plateada) y el álamo
negro, más conocido con el nombre de
chopo.
-Abedul: Árbol de madera amarillenta
o blanco-rojiza, elástica, no duradera,
empleada en la fabricación de pipas,
cajas, zuecos, etc. Su corteza se
emplea para fabricar calzados, cestas,
cajas, etc.
.
Maderasblandas

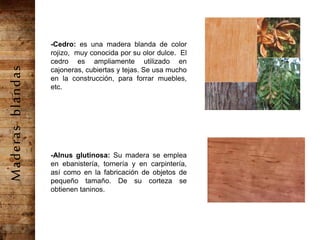

20. -Cedro: es una madera blanda de color
rojizo, muy conocida por su olor dulce. El
cedro es ampliamente utilizado en
cajoneras, cubiertas y tejas. Se usa mucho
en la construcción, para forrar muebles,
etc.
-Alnus glutinosa: Su madera se emplea
en ebanistería, tornería y en carpintería,
así como en la fabricación de objetos de
pequeño tamaño. De su corteza se
obtienen taninos.
Maderasblandas

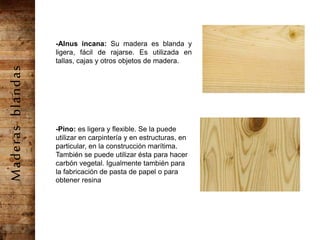

21. -Alnus incana: Su madera es blanda y
ligera, fácil de rajarse. Es utilizada en
tallas, cajas y otros objetos de madera.
-Pino: es ligera y flexible. Se la puede
utilizar en carpintería y en estructuras, en
particular, en la construcción marítima.
También se puede utilizar ésta para hacer
carbón vegetal. Igualmente también para
la fabricación de pasta de papel o para
obtener resina
Maderasblandas

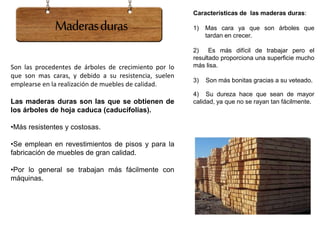

22. Maderasduras
Características de las maderas duras:
1) Mas cara ya que son árboles que
tardan en crecer.
2) Es más difícil de trabajar pero el
resultado proporciona una superficie mucho
más lisa.
3) Son más bonitas gracias a su veteado.
4) Su dureza hace que sean de mayor
calidad, ya que no se rayan tan fácilmente.
Son las procedentes de árboles de crecimiento por lo
que son mas caras, y debido a su resistencia, suelen
emplearse en la realización de muebles de calidad.
Las maderas duras son las que se obtienen de
los árboles de hoja caduca (caducifolias).
•Más resistentes y costosas.
•Se emplean en revestimientos de pisos y para la
fabricación de muebles de gran calidad.
•Por lo general se trabajan más fácilmente con
máquinas.

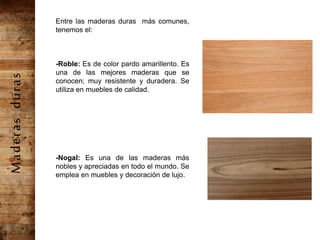

23. Entre las maderas duras más comunes,
tenemos el:
-Roble: Es de color pardo amarillento. Es
una de las mejores maderas que se
conocen; muy resistente y duradera. Se
utiliza en muebles de calidad.
-Nogal: Es una de las maderas más
nobles y apreciadas en todo el mundo. Se
emplea en muebles y decoración de lujo.
Maderasduras

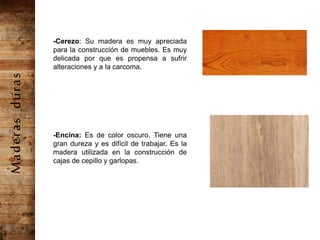

24. -Cerezo: Su madera es muy apreciada
para la construcción de muebles. Es muy
delicada por que es propensa a sufrir
alteraciones y a la carcoma.
-Encina: Es de color oscuro. Tiene una
gran dureza y es difícil de trabajar. Es la
madera utilizada en la construcción de
cajas de cepillo y garlopas.
Maderasduras

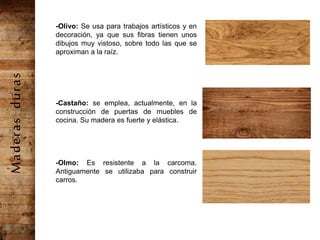

25. -Olivo: Se usa para trabajos artísticos y en
decoración, ya que sus fibras tienen unos
dibujos muy vistoso, sobre todo las que se
aproximan a la raíz.
-Castaño: se emplea, actualmente, en la
construcción de puertas de muebles de
cocina. Su madera es fuerte y elástica.
-Olmo: Es resistente a la carcoma.
Antiguamente se utilizaba para construir
carros.
Maderasduras

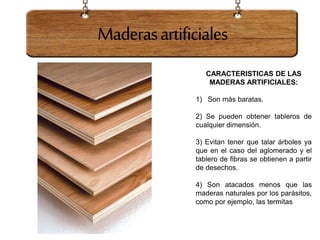

26. Maderasartificiales
CARACTERISTICAS DE LAS
MADERAS ARTIFICIALES:
1) Son más baratas.
2) Se pueden obtener tableros de
cualquier dimensión.
3) Evitan tener que talar árboles ya
que en el caso del aglomerado y el
tablero de fibras se obtienen a partir
de desechos.
4) Son atacados menos que las
maderas naturales por los parásitos,
como por ejemplo, las termitas

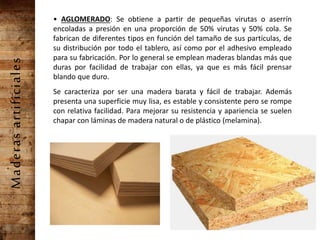

27. Maderasartificiales • AGLOMERADO: Se obtiene a partir de pequeñas virutas o aserrín
encoladas a presión en una proporción de 50% virutas y 50% cola. Se
fabrican de diferentes tipos en función del tamaño de sus partículas, de
su distribución por todo el tablero, así como por el adhesivo empleado
para su fabricación. Por lo general se emplean maderas blandas más que
duras por facilidad de trabajar con ellas, ya que es más fácil prensar
blando que duro.
Se caracteriza por ser una madera barata y fácil de trabajar. Además
presenta una superficie muy lisa, es estable y consistente pero se rompe
con relativa facilidad. Para mejorar su resistencia y apariencia se suelen
chapar con láminas de madera natural o de plástico (melamina).
28. Maderasartificiales • TABLERO DE FIBRAS: Se construyen a partir de maderas que han sido
reducidas a sus elementos fibrosos básicos y posteriormente reconstituidas
para conseguir un material estable y homogéneo. Se fabrican tableros de
diferente densidad, en función de la presión aplicada y del aglutinante
empleado en su fabricación.
Dentro de los tableros de fibras podemos distinguir dos grupos en función de
cual sea el aglutinante que mantiene unidas las fibras: MDF ó DM y HPL ó
compacto fenólico. Los tableros de fibra de densidad media, también
conocidos como MDF ó DM, son aquellos que tienen ambas caras lisas y que
se fabrica mediante un proceso en seco. Las fibras se encolan gracias a un
adhesivo de resina sintética.

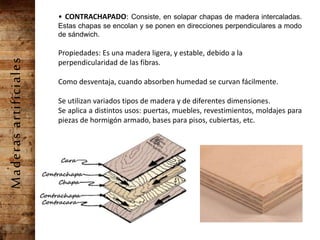

29. Maderasartificiales • CONTRACHAPADO: Consiste, en solapar chapas de madera intercaladas.
Estas chapas se encolan y se ponen en direcciones perpendiculares a modo
de sándwich.
Propiedades: Es una madera ligera, y estable, debido a la
perpendicularidad de las fibras.
Como desventaja, cuando absorben humedad se curvan fácilmente.
Se utilizan variados tipos de madera y de diferentes dimensiones.
Se aplica a distintos usos: puertas, muebles, revestimientos, moldajes para
piezas de hormigón armado, bases para pisos, cubiertas, etc.
30. Las ventajas más importantes que podemos destacar de las maderas naturales son, por un
lado, que presentan mejor apariencia que las maderas artificiales y, por otro, que se trata de
un producto de mayor calidad.
En cuanto a las desventajas frente a la artificial es su coste económico, siendo ésta última
mucho más económica. Además con la madera natural no se aprovecha el 100% del árbol.
Asimismo en la madera natural, al contrario que en la artificial, no se pueden evitar los
defectos y tampoco se pueden crear tableros tan planos y lisos como con la madera artificial.
Otra desventaja a tener en cuenta es que las maderas naturales son más difíciles de trabajar
y su tamaño depende de lo grueso que sea el árbol mientras que los tableros de madera
artificial pueden tener cualquier tamaño y grosor al tratarse de un producto elaborado en
fábrica.
Por último, y no por ello de menor importancia, tenemos la desventaja de que la madera
natural puede pudrirse y ser atacada por los parásitos mientras que la artificial no, por lo que
aunque el mantenimiento es fundamental en ambos casos en la madera natural es
imprescindible si no queremos llevarnos sorpresas desagradables por la pérdida de sección y
resistencia.
Ventajasydesventajasdelamaderanaturalfrentealamaderaartificial

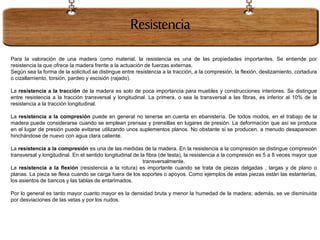

31. Resistencia
Para la valoración de una madera como material, la resistencia es una de las propiedades importantes. Se entiende por
resistencia la que ofrece la madera frente a la actuación de fuerzas externas.
Según sea la forma de la solicitud se distingue entre resistencia a la tracción, a la compresión, la flexión, deslizamiento, cortadura
o cizallamiento, torsión, pardeo y escisión (rajado).
La resistencia a la tracción de la madera es solo de poca importancia para muebles y construcciones interiores. Se distingue
entre resistencia a la tracción transversal y longitudinal. La primera, o sea la transversal a las fibras, es inferior al 10% de la
resistencia a la tracción longitudinal.
La resistencia a la compresión puede en general no tenerse en cuenta en ebanistería. De todos modos, en el trabajo de la
madera puede considerarse cuando se emplean prensas y prensillas en lugares de presión. La deformación que así se produce
en el lugar de presión puede evitarse utilizando unos suplementos planos. No obstante si se producen, a menudo desaparecen
hinchándose de nuevo con agua clara caliente.
La resistencia a la compresión es una de las medidas de la madera. En la resistencia a la compresión se distingue compresión
transversal y longitudinal. En el sentido longitudinal de la fibra (de testa), la resistencia a la compresión es 5 a 8 veces mayor que
transversalmente.
La resistencia a la flexión (resistencia a la rotura) es importante cuando se trata de piezas delgadas , largas y de plano o
planas. La pieza se flexa cuando se carga fuera de los soportes o apoyos. Como ejemplos de estas piezas están las estanterías,
los asientos de bancos y las tablas de entarimados.
Por lo general es tanto mayor cuanto mayor es la densidad bruta y menor la humedad de la madera; además, se ve disminuida
por desviaciones de las vetas y por los nudos.

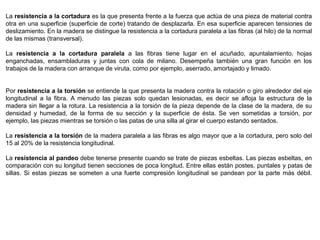

32. La resistencia a la cortadura es la que presenta frente a la fuerza que actúa de una pieza de material contra
otra en una superficie (superficie de corte) tratando de desplazarla. En esa superficie aparecen tensiones de
deslizamiento. En la madera se distingue la resistencia a la cortadura paralela a las fibras (al hilo) de la normal
de las mismas (transversal).
La resistencia a la cortadura paralela a las fibras tiene lugar en el acuñado, apuntalamiento, hojas
enganchadas, ensambladuras y juntas con cola de milano. Desempeña también una gran función en los
trabajos de la madera con arranque de viruta, como por ejemplo, aserrado, amortajado y limado.
Por resistencia a la torsión se entiende la que presenta la madera contra la rotación o giro alrededor del eje
longitudinal a la fibra. A menudo las piezas solo quedan lesionadas, es decir se afloja la estructura de la
madera sin llegar a la rotura. La resistencia a la torsión de la pieza depende de la clase de la madera, de su
densidad y humedad, de la forma de su sección y la superficie de ésta. Se ven sometidas a torsión, por
ejemplo, las piezas mientras se torsión o las patas de una silla al girar el cuerpo estando sentados.
La resistencia a la torsión de la madera paralela a las fibras es algo mayor que a la cortadura, pero solo del
15 al 20% de la resistencia longitudinal.
La resistencia al pandeo debe tenerse presente cuando se trate de piezas esbeltas. Las piezas esbeltas, en
comparación con su longitud tienen secciones de poca longitud. Entre ellas están postes, puntales y patas de
sillas. Si estas piezas se someten a una fuerte compresión longitudinal se pandean por la parte más débil.

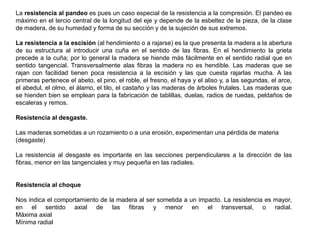

33. La resistencia al pandeo es pues un caso especial de la resistencia a la compresión. El pandeo es
máximo en el tercio central de la longitud del eje y depende de la esbeltez de la pieza, de la clase
de madera, de su humedad y forma de su sección y de la sujeción de sus extremos.
La resistencia a la escisión (al hendimiento o a rajarse) es la que presenta la madera a la abertura
de su estructura al introducir una cuña en el sentido de las fibras. En el hendimiento la grieta
precede a la cuña; por lo general la madera se hiende más fácilmente en el sentido radial que en
sentido tangencial. Transversalmente alas fibras la madera no es hendible. Las maderas que se
rajan con facilidad tienen poca resistencia a la escisión y las que cuesta rajarlas mucha. A las
primeras pertenece el abeto, el pino, el roble, el fresno, el haya y el aliso y, a las segundas, el arce,
el abedul, el olmo, el álamo, el tilo, el castaño y las maderas de árboles frutales. Las maderas que
se hienden bien se emplean para la fabricación de tablillas, duelas, radios de ruedas, peldaños de
escaleras y remos.
Resistencia al desgaste.
Las maderas sometidas a un rozamiento o a una erosión, experimentan una pérdida de materia
(desgaste)
La resistencia al desgaste es importante en las secciones perpendiculares a la dirección de las
fibras, menor en las tangenciales y muy pequeña en las radiales.
Resistencia al choque
Nos indica el comportamiento de la madera al ser sometida a un impacto. La resistencia es mayor,
en el sentido axial de las fibras y menor en el transversal, o radial.
Máxima axial
Mínima radial

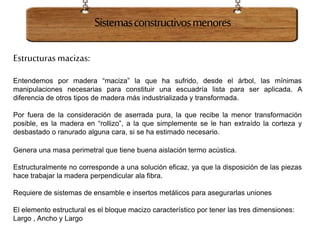

35. Sistemasconstructivosmenores

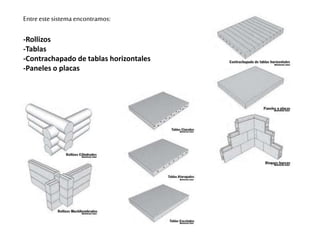

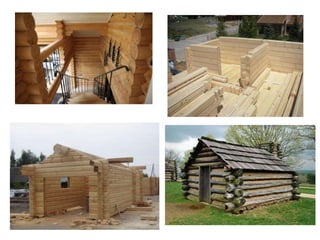

Estructuras macizas:
Entendemos por madera “maciza” la que ha sufrido, desde el árbol, las mínimas
manipulaciones necesarias para constituir una escuadría lista para ser aplicada. A
diferencia de otros tipos de madera más industrializada y transformada.
Por fuera de la consideración de aserrada pura, la que recibe la menor transformación
posible, es la madera en “rollizo”, a la que simplemente se le han extraído la corteza y
desbastado o ranurado alguna cara, si se ha estimado necesario.
Genera una masa perimetral que tiene buena aislación termo acústica.
Estructuralmente no corresponde a una solución eficaz, ya que la disposición de las piezas
hace trabajar la madera perpendicular ala fibra.
Requiere de sistemas de ensamble e insertos metálicos para asegurarlas uniones
El elemento estructural es el bloque macizo característico por tener las tres dimensiones:
Largo , Ancho y Largo

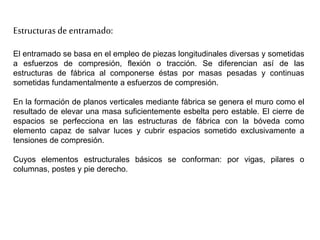

38. Estructuras de entramado:
El entramado se basa en el empleo de piezas longitudinales diversas y sometidas
a esfuerzos de compresión, flexión o tracción. Se diferencian así de las
estructuras de fábrica al componerse éstas por masas pesadas y continuas
sometidas fundamentalmente a esfuerzos de compresión.
En la formación de planos verticales mediante fábrica se genera el muro como el
resultado de elevar una masa suficientemente esbelta pero estable. El cierre de
espacios se perfecciona en las estructuras de fábrica con la bóveda como
elemento capaz de salvar luces y cubrir espacios sometido exclusivamente a
tensiones de compresión.
Cuyos elementos estructurales básicos se conforman: por vigas, pilares o
columnas, postes y pie derecho.

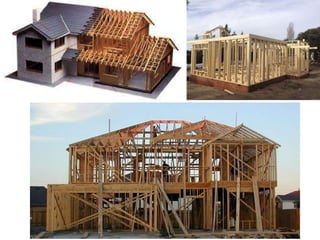

39.

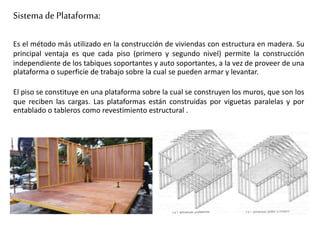

40. Sistema de Plataforma:
Es el método más utilizado en la construcción de viviendas con estructura en madera. Su
principal ventaja es que cada piso (primero y segundo nivel) permite la construcción
independiente de los tabiques soportantes y auto soportantes, a la vez de proveer de una
plataforma o superficie de trabajo sobre la cual se pueden armar y levantar.
El piso se constituye en una plataforma sobre la cual se construyen los muros, que son los
que reciben las cargas. Las plataformas están construidas por viguetas paralelas y por
entablado o tableros como revestimiento estructural .

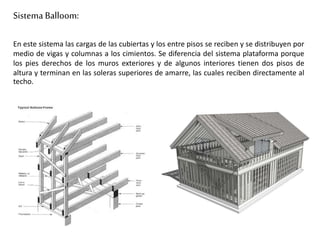

41. Sistema Balloom:
En este sistema las cargas de las cubiertas y los entre pisos se reciben y se distribuyen por
medio de vigas y columnas a los cimientos. Se diferencia del sistema plataforma porque
los pies derechos de los muros exteriores y de algunos interiores tienen dos pisos de
altura y terminan en las soleras superiores de amarre, las cuales reciben directamente al
techo.

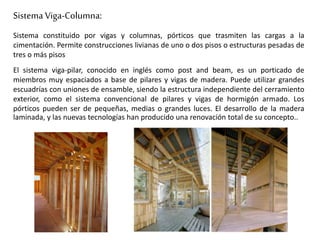

42. Sistema Viga-Columna:
Sistema constituido por vigas y columnas, pórticos que trasmiten las cargas a la
cimentación. Permite construcciones livianas de uno o dos pisos o estructuras pesadas de
tres o más pisos
El sistema viga-pilar, conocido en inglés como post and beam, es un porticado de
miembros muy espaciados a base de pilares y vigas de madera. Puede utilizar grandes
escuadrías con uniones de ensamble, siendo la estructura independiente del cerramiento
exterior, como el sistema convencional de pilares y vigas de hormigón armado. Los
pórticos pueden ser de pequeñas, medias o grandes luces. El desarrollo de la madera
laminada, y las nuevas tecnologías han producido una renovación total de su concepto..

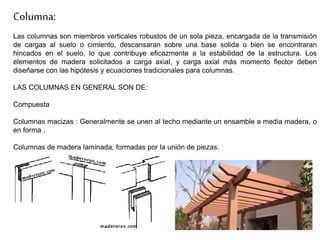

43. Las columnas son miembros verticales robustos de un sola pieza, encargada de la transmisión
de cargas al suelo o cimiento, descansaran sobre una base solida o bien se encontraran
hincados en el suelo, lo que contribuye eficazmente a la estabilidad de la estructura. Los
elementos de madera solicitados a carga axial, y carga axial más momento flector deben
diseñarse con las hipótesis y ecuaciones tradicionales para columnas.
LAS COLUMNAS EN GENERAL SON DE:
Compuesta
Columnas macizas : Generalmente se unen al techo mediante un ensamble a media madera, o
en forma .
Columnas de madera laminada, formadas por la unión de piezas.
Columna:

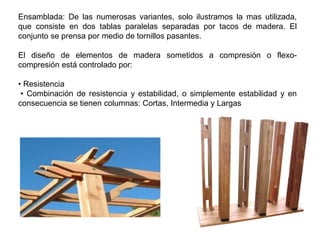

44. Ensamblada: De las numerosas variantes, solo ilustramos la mas utilizada,
que consiste en dos tablas paralelas separadas por tacos de madera. El
conjunto se prensa por medio de tornillos pasantes.
El diseño de elementos de madera sometidos a compresión o flexo-
compresión está controlado por:
• Resistencia
• Combinación de resistencia y estabilidad, o simplemente estabilidad y en
consecuencia se tienen columnas: Cortas, Intermedia y Largas

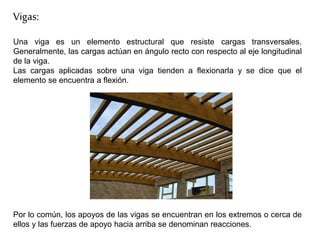

45. Vigas:
Una viga es un elemento estructural que resiste cargas transversales.
Generalmente, las cargas actúan en ángulo recto con respecto al eje longitudinal
de la viga.
Las cargas aplicadas sobre una viga tienden a flexionarla y se dice que el
elemento se encuentra a flexión.
Por lo común, los apoyos de las vigas se encuentran en los extremos o cerca de
ellos y las fuerzas de apoyo hacia arriba se denominan reacciones.

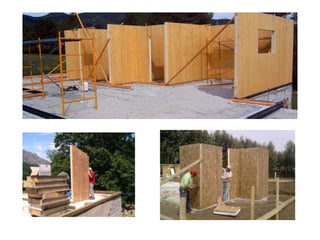

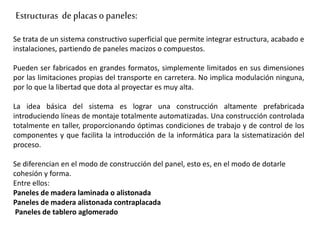

46. Estructuras de placaso paneles:
Se trata de un sistema constructivo superficial que permite integrar estructura, acabado e
instalaciones, partiendo de paneles macizos o compuestos.
Pueden ser fabricados en grandes formatos, simplemente limitados en sus dimensiones
por las limitaciones propias del transporte en carretera. No implica modulación ninguna,
por lo que la libertad que dota al proyectar es muy alta.
La idea básica del sistema es lograr una construcción altamente prefabricada
introduciendo líneas de montaje totalmente automatizadas. Una construcción controlada
totalmente en taller, proporcionando óptimas condiciones de trabajo y de control de los
componentes y que facilita la introducción de la informática para la sistematización del
proceso.
Se diferencian en el modo de construcción del panel, esto es, en el modo de dotarle
cohesión y forma.
Entre ellos:
Paneles de madera laminada o alistonada
Paneles de madera alistonada contraplacada
Paneles de tablero aglomerado
47.

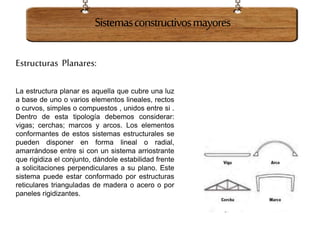

48. Estructuras Planares:
La estructura planar es aquella que cubre una luz
a base de uno o varios elementos lineales, rectos
o curvos, simples o compuestos , unidos entre si .
Dentro de esta tipología debemos considerar:
vigas; cerchas; marcos y arcos. Los elementos
conformantes de estos sistemas estructurales se
pueden disponer en forma lineal o radial,
amarrándose entre si con un sistema arriostrante
que rigidiza el conjunto, dándole estabilidad frente
a solicitaciones perpendiculares a su plano. Este
sistema puede estar conformado por estructuras
reticulares trianguladas de madera o acero o por
paneles rigidizantes.
Sistemasconstructivosmayores

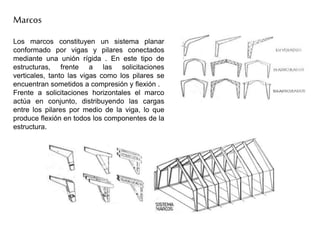

49. Marcos
Los marcos constituyen un sistema planar
conformado por vigas y pilares conectados
mediante una unión rígida . En este tipo de
estructuras, frente a las solicitaciones
verticales, tanto las vigas como los pilares se
encuentran sometidos a compresión y flexión .
Frente a solicitaciones horizontales el marco
actúa en conjunto, distribuyendo las cargas
entre los pilares por medio de la viga, lo que
produce flexión en todos los componentes de la
estructura.

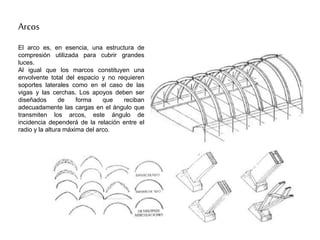

50. Arcos
El arco es, en esencia, una estructura de
compresión utilizada para cubrir grandes
luces.
Al igual que los marcos constituyen una
envolvente total del espacio y no requieren
soportes laterales como en el caso de las
vigas y las cerchas. Los apoyos deben ser
diseñados de forma que reciban
adecuadamente las cargas en el ángulo que
transmiten los arcos, este ángulo de
incidencia dependerá de la relación entre el
radio y la altura máxima del arco.

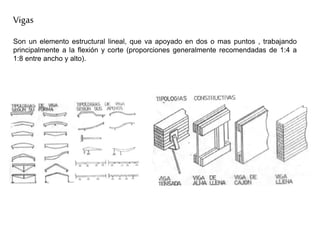

51. Vigas
Son un elemento estructural lineal, que va apoyado en dos o mas puntos , trabajando
principalmente a la flexión y corte (proporciones generalmente recomendadas de 1:4 a
1:8 entre ancho y alto).

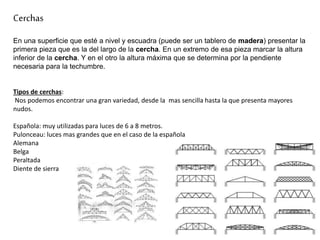

52. Cerchas
En una superficie que esté a nivel y escuadra (puede ser un tablero de madera) presentar la
primera pieza que es la del largo de la cercha. En un extremo de esa pieza marcar la altura
inferior de la cercha. Y en el otro la altura máxima que se determina por la pendiente
necesaria para la techumbre.
Tipos de cerchas:
Nos podemos encontrar una gran variedad, desde la mas sencilla hasta la que presenta mayores
nudos.
Española: muy utilizadas para luces de 6 a 8 metros.
Pulonceau: luces mas grandes que en el caso de la española
Alemana
Belga
Peraltada
Diente de sierra
53. Estructuras espacialeslaminares:
son tipologías constructivas asociadas principalmente al hormigón armado y al ferro
cemento, pero con el surgimiento de las maderas reconstituidas y el desarrollo de técnicas
constructivas en madera para moldajes de cascaras de hormigón han constituido tipologías
de estructuras espaciales laminares en si mismas.
Se pueden distinguir :
Estructuras plegadas
Estructuras cascaras
Estructuras colgadas o tensadas
Bóvedas
Cúpulas
Hipérbolas

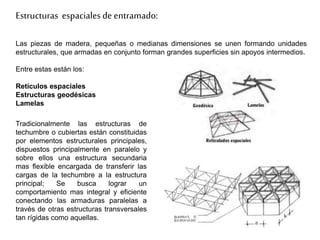

54. Estructuras espacialesde entramado:
Las piezas de madera, pequeñas o medianas dimensiones se unen formando unidades
estructurales, que armadas en conjunto forman grandes superficies sin apoyos intermedios.
Entre estas están los:
Retículos espaciales
Estructuras geodésicas
Lamelas
Tradicionalmente las estructuras de
techumbre o cubiertas están constituidas
por elementos estructurales principales,
dispuestos principalmente en paralelo y
sobre ellos una estructura secundaria
mas flexible encargada de transferir las
cargas de la techumbre a la estructura
principal; Se busca lograr un
comportamiento mas integral y eficiente
conectando las armaduras paralelas a
través de otras estructuras transversales
tan rígidas como aquellas.

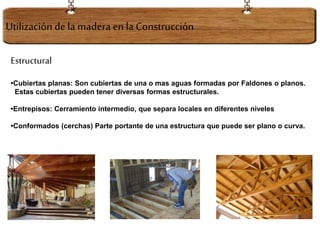

55. Estructural
•Cubiertas planas: Son cubiertas de una o mas aguas formadas por Faldones o planos.
Estas cubiertas pueden tener diversas formas estructurales.
•Entrepisos: Cerramiento intermedio, que separa locales en diferentes niveles
•Conformados (cerchas) Parte portante de una estructura que puede ser plano o curva.
Utilización dela maderaen la Construcción

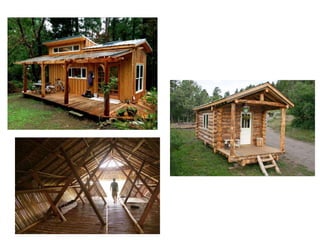

59. Ejemplosdel uso dela madera
Estados Unidos. De entre los inmensos recursos naturales de Norteamérica,
destaca la gran abundancia de bosques. La madera es el material más barato de
conseguir y más fácil de trabajar.
60.
61.
62.

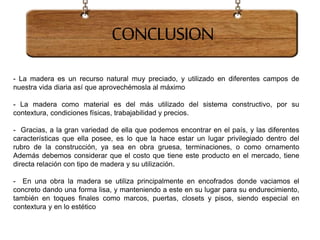

63. - La madera es un recurso natural muy preciado, y utilizado en diferentes campos de
nuestra vida diaria así que aprovechémosla al máximo
- La madera como material es del más utilizado del sistema constructivo, por su
contextura, condiciones físicas, trabajabilidad y precios.
- Gracias, a la gran variedad de ella que podemos encontrar en el país, y las diferentes
características que ella posee, es lo que la hace estar un lugar privilegiado dentro del
rubro de la construcción, ya sea en obra gruesa, terminaciones, o como ornamento
Además debemos considerar que el costo que tiene este producto en el mercado, tiene
directa relación con tipo de madera y su utilización.
- En una obra la madera se utiliza principalmente en encofrados donde vaciamos el
concreto dando una forma lisa, y manteniendo a este en su lugar para su endurecimiento,
también en toques finales como marcos, puertas, closets y pisos, siendo especial en
contextura y en lo estético

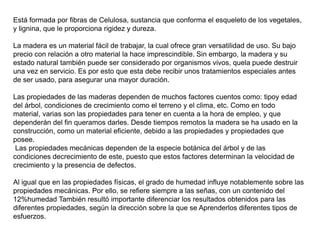

CONCLUSION
64. Está formada por fibras de Celulosa, sustancia que conforma el esqueleto de los vegetales,
y lignina, que le proporciona rigidez y dureza.
La madera es un material fácil de trabajar, la cual ofrece gran versatilidad de uso. Su bajo
precio con relación a otro material la hace imprescindible. Sin embargo, la madera y su
estado natural también puede ser considerado por organismos vivos, quela puede destruir
una vez en servicio. Es por esto que esta debe recibir unos tratamientos especiales antes
de ser usado, para asegurar una mayor duración.
Las propiedades de las maderas dependen de muchos factores cuentos como: tipoy edad
del árbol, condiciones de crecimiento como el terreno y el clima, etc. Como en todo
material, varias son las propiedades para tener en cuenta a la hora de empleo, y que
dependerán del fin queramos darles. Desde tiempos remotos la madera se ha usado en la
construcción, como un material eficiente, debido a las propiedades y propiedades que
posee.
Las propiedades mecánicas dependen de la especie botánica del árbol y de las
condiciones decrecimiento de este, puesto que estos factores determinan la velocidad de
crecimiento y la presencia de defectos.
Al igual que en las propiedades físicas, el grado de humedad influye notablemente sobre las
propiedades mecánicas. Por ello, se refiere siempre a las señas, con un contenido del
12%humedad También resultó importante diferenciar los resultados obtenidos para las
diferentes propiedades, según la dirección sobre la que se Aprenderlos diferentes tipos de
esfuerzos.
