1. LA MADERA
ING. MARÍA DUARTE L.
MATERIALES DE CONSTRUCCIÓN
2018-I

2. Definición:
La madera es el recurso natural más antiguo de que
dispone el hombre, con excelentes características físicas y
mecánicas, además de la cualidad de ser un recurso
renovable y, por lo tanto, prácticamente inagotable
siempre que las técnicas de producción sean adecuadas.
La madera es un material de tipo orgánico, formada por un
conjunto de tejidos que forman la masa del tronco de los
árboles sin corteza. Es un material ligero, resistente y de
fácil manejo
Norma E.010 DEL RNE
«Agrupamiento de maderas para uso estructural»

3. ORIGEN DE LA MADERA:
El árbol es el órgano productor de la madera, proporciona
la madera del tronco, ramas y determinadas raíces.
El desarrollo del árbol depende de la riqueza del suelo y
el clima de la zona.
La madera es el esqueleto del árbol y su soporte, por ella
circula la savia, y el agua y los minerales, que absorben
por las raíces.

4. Principales propiedades de la madera
1. Anisotropía, diferencia de comportamiento según la dirección
del corte. Cuando el material tiene distintas propiedades en
distintas direcciones. Ejemplo, en la resistencia, si la dirección de
la carga aplicada es paralela a las fibras la resistencia a compresión
es mayor que si la dirección de la carga aplicada es perpendicular
a las fibras.

5. 2. Densidad, su densidad aparente varía entre 0.3 – 0.9 g/cm3
(para una madera completamente seca), depende del tipo de
madera o especie de árbol del que proviene, ello debido a la
cantidad de huecos característicos de cada especie y del porcentaje
de agua en la madera, que depende del grado de secado y de la
humedad relativa a la cual se expone durante su uso . Su densidad
real es aproximadamente 1.56 g/cm3. A mayor densidad, mayor
resistencia

6. Influencia de la humedad
en la resistencia de la
madera

7. 4. Conductividad Térmica, tiene bajo coeficiente de
conductividad térmica, transmite mal el calor o e frío, lo que
quiere decir que es un buen aislante térmico.
5. Conductividad eléctrica, tiene bajo coeficiente de
conductividad eléctrica, transmite mal la energía eléctrica, pero
ante una madera con un alto porcentaje de humedad puede
transmitir corriente

8. 6. Resistencia mecánica, tiene alta resistencia a la compresión,
esta resistencia es mayor si la aplicación de la carga es paralela
a las fibras y menor si la aplicación de la carga es perpendicular
a las fibras
Resistencia de la madera en función de la dirección de
aplicación de la carga y de la dirección de las fibras

9. La resistencia a la tracción en la madera, es alta si la
aplicación de la carga es paralela a las fibras, en cambio,
esta resistencia es baja si la dirección de aplicación de la
carga es perpendicular a las fibras
Tracción paralela a la
fibra
Tracción perpendicular a la
fibra

10. La resistencia a la flexión es elevada, mayor cuanto mayor es
la densidad de la madera

11. La resistencia al corte, es algo inferior a la resistencia a la
compresión con la dirección de aplicación de la carga
perpendicular a las fibras

12. El color es debido a las sales, colorantes y resinas.
Las más oscuras son más resistentes y duraderas.
La textura depende del tamaño de los poros.
Condiciona el tratamiento que debe recibir la madera.
Las vetas se deben a la orientación y color de las fibras.
La disposición de las fibras de la madera, su tamaño, orientación, el
contenido de humedad, el tamaño de los poros.... determinan sus
propiedades:

13. La igroscopicidad, Debido a su gran porosidad la madera
absorbe o cede agua del y al ambiente que lo circunda,
según éste sea húmedo o seco y consecuentemente en
relación con la época del año. La madera no obstante posee
una cierta cantidad de agua estimada en un 20% - 30% de su
peso, es muy difícil que la pierda totalmente.

14. COMPOSICIÓN DE LA
MADERA
• La madera se compone de fibras de celulosa unidas
mediante una sustancia llamada lignina.
Por las fibras circulan y se almacenan sustancias como
agua, resinas, aceites, sales...

15. COMPOSICIÓN DE LA MADERA
• Si se tala un árbol se distinguen distintas capas:
CORTEZA: Es la capa
exterior y su misión es
proteger al árbol vivo.
CÁMBIUM: Es una fina capa
de células especializadas que
se encargan del crecimiento a
lo ancho del tronco.

16. COMPOSICIÓN DE LA MADERA
ALBURA: Es una capa de
células vivas por cuyo interior
circula la savia.
Es la capa de madera formada
más recientemente y se le
llama madera blanda.
DURAMEN: Es la zona interior
y está formada por células
muertas.
La madera de esta capa es
más dura, resistente y más
oscura que la de la albura.

17. Proceso para la obtención de la madera
1. APEO, CORTE O TALA
En este proceso intervienen la cuadrilla de operarios que
ejecutan las obras necesarias para cortar el árbol, quitar las
ramas, raíces y la corteza para que empiece a secarse.
• Suele recomendarse que a los árboles se les corte en otoño o
invierno.

18. • Talado. Actualmente se
realiza con sierras
mecánicas.
Las transformaciones que sigue la madera desde que se
tala el árbol hasta que se llega a sus formas comerciales
son:
Descortezado. En el
lugar del talado se
eliminan las ramas y
raíces.

19. 2. Transporte
• Es la 2ª fase y es en la que la madera es transportada desde su lugar
de corte al aserradero y en esta fase dependen muchas cosas como
la orografía y la infraestructura que exista.
• Normalmente se hace tirando con animales ó maquinaria pero hay
casos en que hay un río cerca y se aprovecha para que los lleve, si
hay buena corriente de agua se sueltan los troncos con cuidado de
que no se atasquen pero si hay poca corriente se atan haciendo
balsas que se guían hasta donde haga falta.

20. Despiece y troceado. Se lleva a cabo en la serrería.
Para obtener láminas de madera se puede emplear
el método del desenrollado
o el del corte plano

21. DESPIECE POR CORTES PARALELOS DESPIECE POR CORTES RADIALES
TIPO DE DESPIECE DE LA MADERA

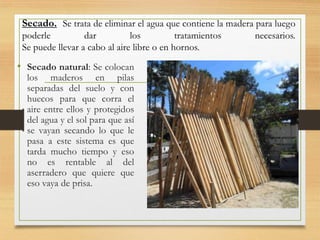

22. Secado. Se trata de eliminar el agua que contiene la madera para luego
poderle dar los tratamientos necesarios.
Se puede llevar a cabo al aire libre o en hornos.
• Secado natural: Se colocan
los maderos en pilas
separadas del suelo y con
huecos para que corra el
aire entre ellos y protegidos
del agua y el sol para que así
se vayan secando lo que le
pasa a este sistema es que
tarda mucho tiempo y eso
no es rentable al del
aserradero que quiere que
eso vaya de prisa.

23. Secado artificial al vacío: en este proceso la madera es
introducida en unas máquinas de vacío. Es el más seguro y
permite conciliar tiempos extremadamente breves de secado

24. 1. Según su dureza
2. Según el grado de humedad
3. Según el proceso de transformación
CLASIFICACIÓN DE LA MADERA
- Blandas
- Duras
- Verdes
- Desecadas
- Secas
- Sin labrar
- Maderas
labradas o
encuadras

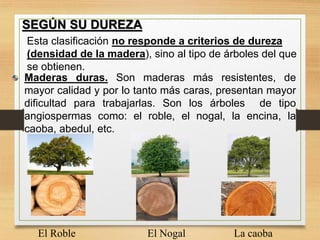

25. SEGÚN SU DUREZA
Esta clasificación no responde a criterios de dureza
(densidad de la madera), sino al tipo de árboles del que
se obtienen.
Maderas duras. Son maderas más resistentes, de
mayor calidad y por lo tanto más caras, presentan mayor
dificultad para trabajarlas. Son los árboles de tipo
angiospermas como: el roble, el nogal, la encina, la
caoba, abedul, etc.
.
El Roble El Nogal La caoba

26. Maderas blandas. Proceden de árboles coníferos
gimnospermas, como el pino, el abeto, ciprés, el
cedro, etc... Son más fáciles de trabajar, más baratas
y abundan en la naturaleza. Son las más empleadas
en mobiliarios y estructuras.
El Cedro El PinoEl Ciprés

27. SEGÚN EL GRADO DE HUMEDAD
• Maderas verdes (30-35% humedad), recién
cortadas.
• Maderas desecadas (10-12% humedad), de forma
natural, apilándolas de forma adecuada.
• Maderas secas (3% humedad), de forma artificial.
Xilohigrómetro
dispositivo para medir
el contenido de
humedad de la
madera

28. SEGÚN EL PROCESO DE TRANSFORMACIÓN
La madera sin labrar, de acuerdo a la medida del
diámetro de los troncos de los árboles y la longitud
media, recibe los siguientes nombres de mayor a
menor dimensiones:
- Madera en rollo
- Madera encuadrada
- Madera de sierra
- Madera de raja

29. Madera labrada o encuadrada, madera con
secciones o encuadres normalizados, generalmente
rectangular y que recibe los siguientes nombres:
- Viga, listón
- Vigueta, tabla o chapa
- Tablón
- Tarima

30. 12”x12”
6”x6”
8”x8”
10”x10”
8”x6”
10”x8”
Vigas medidas
comerciales

31. 3”x2”
3 x1/2”
1”x1”3”x1”2”x2”
1 x1”3 x1”2”x1 ½”½” ½” ½”
LISTONES
Listones. Son de
sección cuadrada o
rectangular.

32. TABLAS
Tablas. Son de
sección
rectangular y
cepilladas por
ambas caras.

33. Tableros macizos.
Formados por la unión de
tablas encoladas entre sí
por sus cantos.
Chapas. Se obtienen por
desenrollado de los troncos.
Se venden en rollos de distinta
anchura.
Se emplean para revestir otras
maderas de menor calidad.
Tablero
macizo.
Chapas de
madera.
PRESENTACIONES MÁS COMUNES DE LA
MADERA COMERCIAL

34. Molduras. Se
obtienen a partir de
los listones.
Se emplean
principalmente para
decorar.
Redondos. Son varillas
cilíndricas de madera.
Molduras.
Madera
redonda

35. MADERA COMERCIAL TRANSFORMADA
TRANSFORMADOS DE LA MADERA..
Contrachapados. Se elaboran
superponiendo varias chapas de madera
natural encoladas y prensadas
Las chapas de madera se pegan con las
vetas contrapuestas, lo que le
proporciona mucha dureza.
Tableros listonados. Se elaboran con
listones encolados y recubiertos por las
dos caras con chapas de madera.

36. Tableros de fibra. Se
elaboran con fibras de
madera trituradas y
mezcladas con cola que
se prensan en caliente.
Se fabrican tableros de
diferentes densidades.
Tableros aglomerados.
Se elaboran con residuos
de madera triturados y
mezclados con cola que
se prensan en caliente.
Sus caras externas se
suelen chapar con
láminas de melamina.

37. Aplicaciones de la madera
1. Elementos resistentes o estructurales
2. Elementos no resistentes, no estructurales

38. - Entramados
- Pavimentos
- Encofrados
- Apuntalamientos
- Cimbras
- Tableros para entibaciones
- Postes
- Escaleras
- Mangos para herramientas
- Columnas y vigas de madera
1. Elementos resistentes o estructurales

39. Entramados
Columnas y vigas
Encofrados
Postes de
electricidad
PisosEscaleras
La madera para elementos resistentes o estructurales

40. 2. Elementos no resistentes, no estructurales

41. La madera para elementos no estructurales
Muebles
Persianas
Revestimientos
laminadosPuertas
Barandas
Zócalos

42. DESTRUCCIÓN DE LA MADERA
Hongos: Son vegetales sin clorofila, se reproducen por esporas que
infectan y pudren la madera.
•Pudrición parda: Ataca a la celulosa.
•Pudrición blanca: Ataca a la lignina.
•Pudrición azul: Se alimenta de las materias de reserva y no influye en la
resistencia.
•Pudrición roja: Cuando atacan distintos tipos de hongos, al final
aparecen vetas
negras.
Insectos xilófagos: Al crecer los insectos es cuando más perjudican,
creando galerías.
Hay tres grupos:
•SIREX GIGA Se desarrollan en la madera
•SIREX SPECTRUM son las peores
•TERMES Y CARCOMA
Otros organismos: Roedores
INTEMPERIE
FUEGO
AGENTES QUÍMICOS (Ácidos y Bases)

44. Una vez labrada o trabajada, debe sufrir tratamientos para protegerla
de agentes externos:
• SULFATO DE COBRE, destruye los hongos, desaparece con el
tiempo.
• CLORURO DE CINC, es muy activo y económico, permite la pintura
posterior.
• AZUFRE DERRETIDO, insoluble en agua e inalterable, con lo que la
madera queda protegida.
• CREOSATA, líquido oleaginoso derivado del alquitrán, para maderas
a intemperie.
• RESINAS, buenas protectoras, antisépticas
• CAL VIVA, endurece la madera y preserva de la pudrición.
• ACEITE DE LINAZA, para maderas expuestas al aire o enterradas.
TRATAMIENTO DE LA MADERA

45. METRADOS DE MADERA

46. Unidades de medida
Las unidades de medida sirven para conocer las “dimensiones”
largo, ancho y altura de cualquier objeto, para medir utilizamos
instrumentos de medición como verniers, reglas, centímetros,
winchas, entre otros

47. Conversión de Unidades
30.48 cm y
2.54 cm

48. Ejemplo: se tiene una tabla de cedro de 3m y 20 cm (3.20 cm)
¿Cuántos pies de largo tiene la tabla?
1° Convertir todas las unidades en unidades iguales
1m = 100cm ------------ 3m= 300 cm + 20 cm = 320 cm
1 pulgada= 2.54 cm
1 pie= 30.48 cm = 0.3048 metros
30.48cm
30.48cm
30.48cm
10.49

49. Un pie-tablar es igual a un pie-cuadrado con un espesor de 1 pulgada (2,54cm).
Se usa esta dimensión para ordenar cantidades de madera dura para proyectos que
requieran corte y mecanizado, como para la construcción.
El resultado es
el mismo
usando
cualquiera de
las fórmulas
= 15pt

50. Se tiene una tabla de:
Largo= 8´( pies) = 96”
Ancho= 6” (pulgadas)
Grosor o espesor = ¾” = 0.75”
Para convertir el tablón a pie:
Pie de tablón o pie tablar = (0.75” x 6” x 8´ )
12
= 0.75” x 6” x 96”
144
= 3pt
= 3pt

51. Resuelve:

52. V= 2”x6”x15’
12
V= 2”x6”x180”
144
=15pt ó =15pt
Como son 15 tablas  15 x 15pt = 225 pt
V= 2”x3”x10’
12
=5pt ó
V= 2”x6”x60”
144
= 5pt
Como son 30 tablas  30 x 5pt = 150 pt
Total= 225pt + 150pt =375pt

53. Encofrado de sobrecimientos con madera tornillo
Usos de madera en Obras

54. durmiente

56. Encofrado de vigas

57. Encofrado de escalerasEncofrado para losa
aligerada

58. Pies derechos para
soporte de encofrado
de losa aligerada
Tablas para encofrado de
losa aligerada

61. Encofrado de veredas

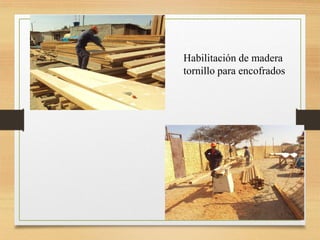

62. Habilitación de madera
tornillo para encofrados

63. Habilitación de formas para
encofrados caravista con
madera tornillo y triplay

64. Confección de puertas y
ventanas con madera cedro

65. Encofrado de sardineles
con madera tornillo y
triplay
Encofrado de muros con
madera tornillo
