La capilla fue diseñada para aprovechar las vistas al mar y para que el sol se ponga detrás de la cruz en los equinoccios. Consta de 120m2 en dos niveles, con entrada reducida y espacio ampliado hacia arriba. Está construida principalmente en concreto con ventanas estrechas que permiten la ventilación y vistas a los árboles.

1. Acapulco, Guerrero, México
Fraccionamiento Brisas Marqués,
.
INVESTIGACION PARA LA
ARQUITECTURA Y LA
CIUDAD
Acapulco, Guerrero, México
Arquitectos a Cargo
Esteban Suárez (Founding Partner) y Sebastián Suárez

3.  Es un terreno con
pronunciadas
pendientes, arbolado,
que cuenta con
importantes
volúmenes rocosos, a
lo que se suma una
espléndida vista hacia
el mar que fueron
determinantes para
sensibilizar la
conceptualización del
proyecto.

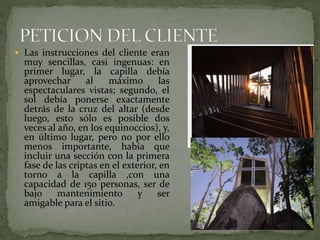

4.  Las instrucciones del cliente eran
muy sencillas, casi ingenuas: en
primer lugar, la capilla debía
aprovechar al máximo las
espectaculares vistas; segundo, el
sol debía ponerse exactamente
detrás de la cruz del altar (desde
luego, esto sólo es posible dos
veces al año, en los equinoccios), y,
en último lugar, pero no por ello
menos importante, había que
incluir una sección con la primera
fase de las criptas en el exterior, en
torno a la capilla ,con una
capacidad de 150 personas, ser de
bajo mantenimiento y ser
amigable para el sitio.

6.  El diseño fue resuelto
volumétricamente
hablando, tratando que la
forma resultante fuera una
reinterpretación de la
condición rocosa del sitio,
de tal suerte que se pueda
imaginar como otra gran
piedra que forma parte de
las preexistencias del
lugar, a la que se le han
vaciado sus entrañas para
alojar el espacio
propiamente de la capilla.

7.  Para reducir el impacto
hacia la vegetación y el
espacio se implemento
que la parte del acceso
fuera la mitad del
tamaño que la de la
segunda planta, estopara
reducir el espacio de
desplante.

14.  CRISTAL
 ACERO
 CONCRETO
El objetivo del diseño es la celebración del matrimonio y a la
vez para llorar la muerte, ambas en polos opuestos .Todas las
decisiones se tomaron a partir de este juego de contrastes:
vidrio contra concreto, transparencia contra solidez, etéreo
contra pesado, proporciones clásicas contra caos aparente,
vulnerable contra indestructible, efímero contra duradero.

15.  ¨Los cerros de Acapulco están formados por enormes
rocas de granito, unas encima de otras. En un esfuerzo
mimético, luchamos por hacer que la capilla se viera
como “otra” roca colosal que yace en la cúspide de esta
pila de pedruscos: la capilla como un peñón
culminando la montaña¨.

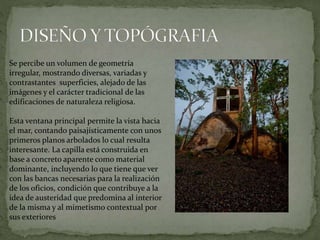

16. Se percibe un volumen de geometría
irregular, mostrando diversas, variadas y
contrastantes superficies, alejado de las
imágenes y el carácter tradicional de las
edificaciones de naturaleza religiosa.
Esta ventana principal permite la vista hacia
el mar, contando paisajísticamente con unos
primeros planos arbolados lo cual resulta
interesante. La capilla está construida en
base a concreto aparente como material
dominante, incluyendo lo que tiene que ver
con las bancas necesarias para la realización
de los oficios, condición que contribuye a la
idea de austeridad que predomina al interior
de la misma y al mimetismo contextual por
sus exteriores

17. La capilla del atardecer fue diseñada
para estimular al usuario a “lamentar
la muerte”.
La capilla cuenta con 120m2 de
construcción, en dos niveles. El primero es la
entrada, un espacio reducido debido al
diseño que tiene la estructura, que se va
ampliando conforme se avanza hacia el
segundo nivel del inmueble.

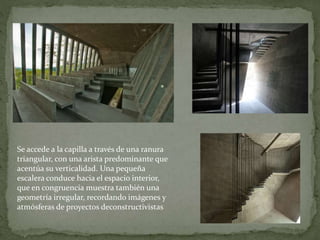

18. Se accede a la capilla a través de una ranura
triangular, con una arista predominante que
acentúa su verticalidad. Una pequeña
escalera conduce hacia el espacio interior,
que en congruencia muestra también una
geometría irregular, recordando imágenes y
atmósferas de proyectos deconstructivistas

19. La entrada es a través de unas escaleras al
fondo de un corredor; tiene asientos de
concreto, las paredes son líneas
uniformes de concreto para permitir la
ventilación del lugar. Fuera del edificio
hay un jardín hecho para las criptas y un
nicho para las cenizas.
Una capilla que está abierta y
contenida dentro de muros-celosía
de concreto que permiten el libre
paso del aire en su interior. El techo
se encuentra a una doble altura para
disipar el calor ya que desde un
principio quedó descartado el uso
de aire acondicionado por el
impacto ambiental que éste genera y
el elevado consumo energético (y
más en un proyecto de estas
dimensiones). Así, la obra es plena
morfología pétrea matizada por la
presencia de luz, por el entorno
natural y la vista hacia el horizonte.

20.  Las calidades de luz al
interior del lugar a lo
largo del día y las
estaciones del año, lo
dramatizan y vuelven
atractivo. Condiciones
lumínicas que pueden
ser igualmente
interesantes si se
observan desde el
exterior del volumen,
al utilizar luz artificial
durante las noches,
acentuando el ritmo de
las pequeñas ventanas
alargadas

21.  Los laterales de la edificación
están constituidos por angostas
ventanas como en forma de
celosías, entendidas como series
de ritmos constantes, permitiendo
la entrada de luz y mirar el paisaje
arbolado circundante. El espacio
de la capilla direccionado por el
predominio de un eje longitudinal
y por la inducción de la geometría
misma del lugar, remata en una
ventana mas amplia, resuelta con
manguiterías en forma de cruz, en
alusión al destino religioso del
sitio

22.  El concreto es el principal
componente debido a que da la
rigidez y resistencia necesaria
para sustentar muros de hasta
44 grados de inclinación. De
esta manera la cimentación
quedó resuelta con base en
contratrabes centrales de carga
de concreto armado con sección
de 0.70 m x 3.10 m y
perimetrales para estabilizar
construcción de sección 0.50 m
x 1.00 m; muros de concreto
aparente de 25 cm de espesor,
así como un armado con varilla
grado 42.

23.  Respecto al colado de muros fue empleada una
bomba telescópica en cinturones completos de 1.22
m de altura máxima (en diagonal), dividiendo el
colado total de sección en tres recorridos para evitar
movimientos y desajustes en cimbra. Fue colocado
un adhesivo epóxico marca Curacreto, en la unión
de cada sección. Después del segundo colado se
colocaron tensores con dos varillas en partes
longitudinales, y tres varillas en las transversales,
para evitar desplazamientos. Las varillas fueron
dispuestas con una escuadra de 20 cm desde el
armado exterior del muro.

24.  El descimbrado tuvo lugar por partes. Se retiraba una
tarima y troquelaba esa zona antes de retirar la siguiente,
dejando los troquelamientos hasta que el concreto tuviera
su resistencia máxima. Por otro lado el procedimiento para
losas de entrepiso y tapa consistió en colocar una malla
electrosoldada; colar cada capa de concreto de 5 cm de
espesor; colocar un relleno con poliestireno, una segunda
malla electrosoldada y un colado de nervaduras y capa de
compresión. En la losa tapa fue agregado
impermeabilizante integral y fue aumentado el espesor a 8
cm para evitar la posterior colocación de algún sistema de
impermeabilización.

25.  Las columnas de la planta alta fueron coladas en
secciones de 2.44 m de altura, cimbrándose con
tarimas a 2.44 m de ancho para tener mejor
alineación de cartelas; con esto sólo se tuvo la
necesidad de poner tapones para dar forma y
dimensión a la columna. Debido al poco volumen
de concreto requerido, éste se realizó con un
sistema de mezclado mecánico en sitio, y elevación
a mano. Por su parte, las bancas se dejaron
ancladas a la grada y armado a la capa de
compresión para evitar volteo, colándose en una
pieza.

27.  Para dar el acabado final
de concreto, señalan sus
creadores, fueron retiradas
las rebabas con maceta y
cincel. Posteriormente, se
limpió la superficie con lija
media para madera. Al
final fue dispuesta una
capa de sellador 5x1, como
medida de protección para
manchas, absorción de
líquidos; todo cuidando
que no cambiara la
apariencia natural.
