Conexión a Internet
a través de un ISP
Networking para el hogar y pequeñas empresas: Capítulo 4
2Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivos

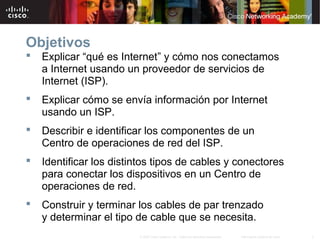

 Explicar “qué es Internet” y cómo nos conectamos
a Internet usando un proveedor de servicios de
Internet (ISP).
 Explicar cómo se envía información por Internet
usando un ISP.
 Describir e identificar los componentes de un
Centro de operaciones de red del ISP.
 Identificar los distintos tipos de cables y conectores
para conectar los dispositivos en un Centro de
operaciones de red.
 Construir y terminar los cables de par trenzado
y determinar el tipo de cable que se necesita.
3Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Internet y cómo nos conectamos a Internet
 Internet es una red de redes de alcance mundial con
más de 1000 mill. de usuarios
4Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
 Para acceder a Internet se requieren los servicios de un
proveedor de Internet (ISP). ¿Tiene Ud. acceso a
Internet? ¿Cuál es su proveedor?
Cómo nos conectamos a Internet usando un
ISP
5Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Los ISP, los POP y el backbone de la Internet
 El backbone de la Internet está formado por los
enlaces redundantes de alta velocidad entre y dentro
de los ISP.
6Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Opciones de conexión a la Internet
 Marcación (dial-up) telefónica (RDSI, banda de voz),
conexión arrendada, cable, ADSL, SDSL, Wi-Max,
GPRS, satélite. ¿Cuál es su forma de acceso a la
Internet?
7Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Niveles de servicio de un ISP
 Niveles a) Hogar: servicios básicos, video bajo demanda, email,
web hosting, VoIP; b) Empresarial: ++ y adicionalmente
disponibilidad y tiempo de respuesta.
8Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
El protocolo de Internet: IP
 IP pertenece a la arquitectura de red TCP/IP
(Transmission Control Protocol/Internet Protocol)
 Cada paquete IP debe llevar dirección de origen
y destino.
 Todos los protocolos de Internet están definidos
en los RFC (Request for Comment)
9Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
El paquete IP y las direcciones IP
 Las direcciones IP son asignadas por el ISP, el que a
su vez las obtiene de un registro (LACNIC para
LATAM)
IP origenIP destinoDatos
Datos
10Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Cómo opera el NOC (Network Operating
Center)

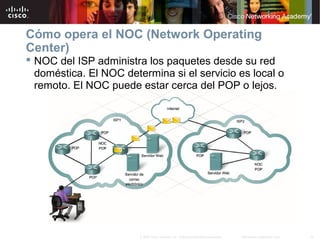

 NOC del ISP administra los paquetes desde su red
doméstica. El NOC determina si el servicio es local o
remoto. El NOC puede estar cerca del POP o lejos.
11Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Envío de paquetes a través de la Internet
 Las órdenes PING y TRACERT
12Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Envío de paquetes a través de la Internet
 Uso de Visualroute
 www.visualroute.com
 Who is
 http://whois.domaintools.com
13Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
La nube de Internet
 La nube de Internet permite crear diagramas simples
cuando el foco está en origen y destino
14Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Componentes de un POP de red del ISP
 El tipo de equipos depende de la tecnología: cable,
DSL, dial-up.
15Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Equipo para redes domésticas y
empresariales
Alta velocidad
Redundancia
16Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Requisitos físicos de una red del hogar
comparada con un ISP
• Administración de cables
• Suministro de energía
• Servidores
• Calor
• Humedad
17Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de cables y conectores utilizados
en la creación de redes
 Cables metálicos (de cobre) y de fibra óptica (vidrio o
plástico)
18Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Cables UTP y conectores RJ45
 Tipos de cables de par trenzado, y sus aplicaciones
• Sensible a la EMI, diafonía (crosstalk)
• CAT 3 telefonía (*redes LAN)
• CAT 7 ScTP 40 Gbps
• CAT6 STP 10 Gbps
• CAT5(e) UTP 100Mbps, 1Gbps
19Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Cables coaxiales
 Usan terminaciones BNC y se utilizan en TV-Cable
 Mejor blindaje que el UTP
 Son más costosos que los UTP, más difíciles de
instalar y sus problemas menos fáciles de diagnosticar
20Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de fibras ópticas
 Monomodo y multimodo
 Insensibles a las interferencias EMI
21Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Construcción y terminación de cables
de par trenzado
 Los estándares de cables locales (EIA/TIA 568)
22Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Las formas de conexión EIA/TIA 568A y B
23Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Construcción y terminación de cables
de par trenzado
 Cables directos y cruzados
24Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Construcción y terminación de cables
de par trenzado

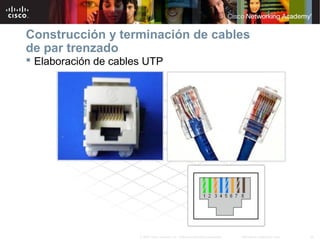

 Elaboración de cables UTP
25Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Construcción y terminación de cables
de par trenzado

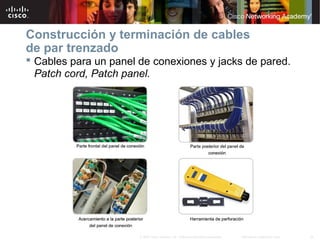

 Cables para un panel de conexiones y jacks de pared.
Patch cord, Patch panel.
26Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Construcción y terminación de cables
de par trenzado

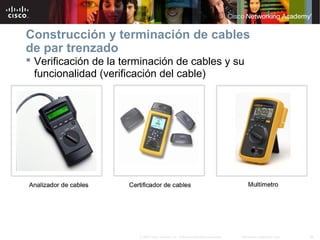

 Verificación de la terminación de cables y su
funcionalidad (verificación del cable)
27Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Errores típicos en los cables
28Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Limitaciones del cable UTP
 Atenuación: (pérdida de inserción) pérdida de potencia
de la señal
 Diafonía (crosstalk): interferencia del par adyacente
29Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Construcción y terminación de cables
de par trenzado
 Buenas prácticas de cableado: cableado estructurado.
30Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Práctica de Laboratorio
 Construcción y prueba de cables de red UTP
 Laboratorio 4.5.3
 Laboratorio 4.5.4
 Laboratorio 4.5.5
31Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Resumen
 Internet es una colección mundial de redes de computadoras a las
que se accede a través de los ISP.
 El Internet Protocol (IP) controla la estructura y el direccionamiento
de los paquetes de datos para su transporte a través de la nube
de Internet.
 Los Centros de operaciones de red (NOC) del ISP utilizan
dispositivos de alta velocidad y de última tecnología con
redundancia.
 Las redes domésticas cuentan con dispositivos multifunción que
realizan conmutación y enrutamiento.
 Las redes utilizan medios para cableado físico que deben cumplir
con los estándares en construcción y terminación.
 Las mejores prácticas de cableado están diseñadas para reducir
atenuación y crosstalk.
32Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.

Fundamento de Redes - Capitulo 4
