El documento describe las interacciones entre clientes y servidores en una red, incluyendo el uso de protocolos como HTTP, FTP y SMTP. Explica el modelo en capas de protocolos y cómo cada capa interactúa con las demás al enviar y recibir mensajes. También cubre conceptos como números de puerto y el sistema Domain Name.

1. Información pública de Cisco 1© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Servicios de red
Networking para el hogar y pequeñas empresas: Capítulo 6

2. 2Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivos
 Comparar y contrastar clientes y servidores y su
interacción en la red.
 Describir el tipo de interacciones de las aplicaciones
de Internet.
 Describir el propósito de un modelo en capas.
 Ejemplificar la interacción de distintos protocolos.

3. 3Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Comparar y contrastar clientes y servidores
Relación cliente-servidor:
Servidor: sistema que ofrece un servicio (http, ftp, smtp, etc).
Cliente: sistema que accesa un servicio en un servidor.

4. 4Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.

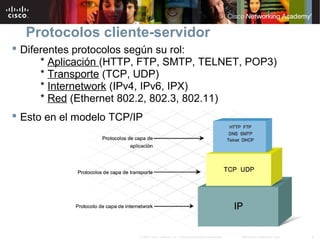

Protocolos cliente-servidor
 Diferentes protocolos según su rol:
* Aplicación (HTTP, FTP, SMTP, TELNET, POP3)
* Transporte (TCP, UDP)
* Internetwork (IPv4, IPv6, IPX)
* Red (Ethernet 802.2, 802.3, 802.11)
 Esto en el modelo TCP/IP

5. 5Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Protocolos de transporte UDP y TCP
 Diferencia entre protocolos con y sin acuse de
recibo: TCP vs UDP

6. 6Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Números de puerto en las conversaciones
cliente-servidor
• Puertos: de origen y destino.

7. 7Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de interacciones de las aplicaciones
de Internet
 Puertos
conocidos
0 - 1023
 Puertos
registrados
1024 - 49151
 Puertos
privados
49152 - 65535

8. 8Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de interacciones de las aplicaciones
de Internet
 Domain Name System (DNS)
 Sistema de servidores distribuidos (Servidores raíz)
 nslookup

9. 9Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de interacciones de las aplicaciones
de Internet
Interacción entre un cliente Web y un servidor Web
Conexión TCP, HTTP (80) o HTTPS (443)

10. 10Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.

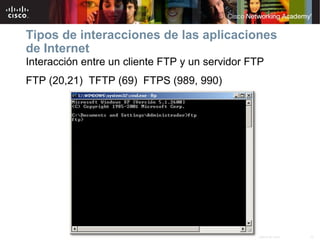

Tipos de interacciones de las aplicaciones
de Internet
Interacción entre un cliente FTP y un servidor FTP
FTP (20,21) TFTP (69) FTPS (989, 990)

11. 11Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de interacciones de las aplicaciones
de Internet
 Interacción entre clientes de correo electrónico y
servidores de correo electrónico (SMTP (25), POP3
(110), IMAP4 (143))

12. 12Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de interacciones de las aplicaciones
de Internet
 Interacción entre clientes IM / punto a punto y
servidores de correo electrónico

13. 13Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de interacciones de las aplicaciones
de Internet
 Interacción entre servidores y clientes de voz
 Diferencias entre telefonía IP y VoIP

14. 14Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivo del modelo en capas
 Los protocolos funcionan como un stack interdependiente.
 Cada capa provee y recibe servicios.
Las capas inferiores SIEMPRE proveen servicios a las
capas superiores.
Las superiores SIEMPRE reciben servicios de las capas
inferiores.

15. 15Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivo del modelo en capas
 Funcionamiento del protocolo cuando se envía y
se recibe un mensaje: encapsulamiento y headers

16. 16Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivo del modelo en capas
 Describir el Modelo de interconexión de sistemas abiertos
Modelo OSI

17. 17Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivo del modelo
en capas
 Comparación entre el
modelo OSI y el TCP/IP

18. 18Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.

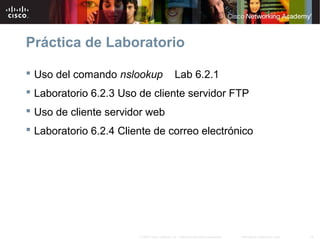

Práctica de Laboratorio
 Uso del comando nslookup Lab 6.2.1
 Laboratorio 6.2.3 Uso de cliente servidor FTP
 Uso de cliente servidor web
 Laboratorio 6.2.4 Cliente de correo electrónico

19. 19Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.

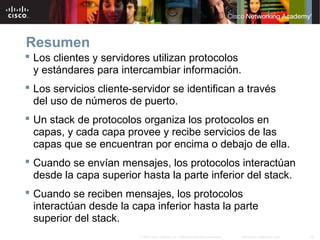

Resumen
 Los clientes y servidores utilizan protocolos
y estándares para intercambiar información.
 Los servicios cliente-servidor se identifican a través
del uso de números de puerto.
 Un stack de protocolos organiza los protocolos en
capas, y cada capa provee y recibe servicios de las
capas que se encuentran por encima o debajo de ella.
 Cuando se envían mensajes, los protocolos interactúan
desde la capa superior hasta la parte inferior del stack.
 Cuando se reciben mensajes, los protocolos
interactúan desde la capa inferior hasta la parte
superior del stack.
