Administración de Redes de Computadoras - Capitulo 6

© 2006 Cisco Systems, Inc. Todos los derechos reservados. Información pública de Cisco 1
Uso del direccionamiento IP
en el diseño de redes
Diseño y soporte de redes de computadoras: capítulo 6

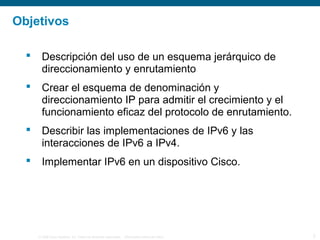

Objetivos
 Descripción del uso de un esquema jerárquico de
direccionamiento y enrutamiento
 Crear el esquema de denominación y
direccionamiento IP para admitir el crecimiento y el
funcionamiento eficaz del protocolo de enrutamiento.
 Describir las implementaciones de IPv6 y las
interacciones de IPv6 a IPv4.
 Implementar IPv6 en un dispositivo Cisco.

Descripción del uso de un esquema jerárquico
de direccionamiento y enrutamiento
Funciones de un esquema de direccionamiento jerárquico:
 Evitar la duplicación de las direcciones.
 Controlar el acceso, y supervisar la seguridad y el
rendimiento.
 Admitir el diseño modular y la escalabilidad.
• Facilita la estabilidad, disponibilidad y summarización.

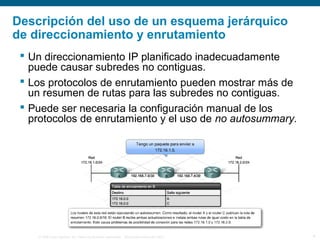

 Un direccionamiento IP planificado inadecuadamente
puede causar subredes no contiguas.
 Los protocolos de enrutamiento pueden mostrar más de
un resumen de rutas para las subredes no contiguas.
 Puede ser necesaria la configuración manual de los
protocolos de enrutamiento y el uso de no autosummary.

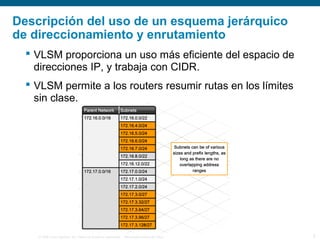

 VLSM proporciona un uso más eficiente del espacio de
direcciones IP, y trabaja con CIDR.
 VLSM permite a los routers resumir rutas en los límites
sin clase.

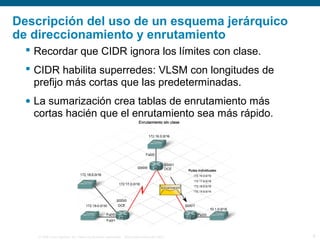

 Recordar que CIDR ignora los límites con clase.
 CIDR habilita superredes: VLSM con longitudes de
prefijo más cortas que las predeterminadas.
• La sumarización crea tablas de enrutamiento más
cortas hacién que el enrutamiento sea más rápido.

Creación del esquema de denominación y
direccionamiento IP

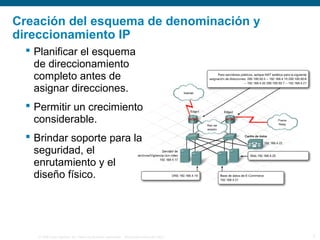

 Planificar el esquema
de direccionamiento
completo antes de
asignar direcciones.
 Permitir un crecimiento
considerable.
 Brindar soporte para la
seguridad, el
enrutamiento y el
diseño físico.

direccionamiento IP

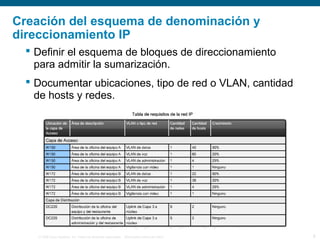

 Definir el esquema de bloques de direccionamiento
para admitir la sumarización.
 Documentar ubicaciones, tipo de red o VLAN, cantidad
de hosts y redes.

direccionamiento IP

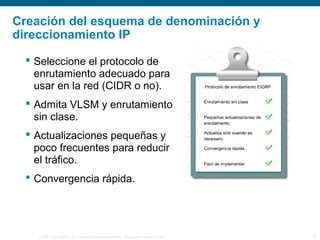

 Seleccione el protocolo de
enrutamiento adecuado para
usar en la red (CIDR o no).
 Admita VLSM y enrutamiento
sin clase.
 Actualizaciones pequeñas y
poco frecuentes para reducir
el tráfico.
 Convergencia rápida.

Factores para el diseño de la estrategia de enrutamiento:
 Balanceo de carga
(En EIGRP usar el
comando variance).
 Autenticación:
texto plano y MD5
 MD5 usa en RIPv2 y
EIGRP key chains
 Comandos:
send-lifetime
accept-lifetime
direccionamiento IP

direccionamiento IP

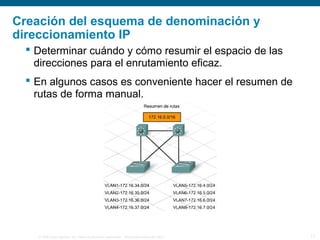

 Determinar cuándo y cómo resumir el espacio de las
direcciones para el enrutamiento eficaz.
 En algunos casos es conveniente hacer el resumen de
rutas de forma manual.

direccionamiento IP

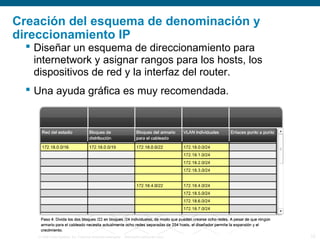

 Diseñar un esquema de direccionamiento para
internetwork y asignar rangos para los hosts, los
dispositivos de red y la interfaz del router.
 Una ayuda gráfica es muy recomendada.

direccionamiento IP

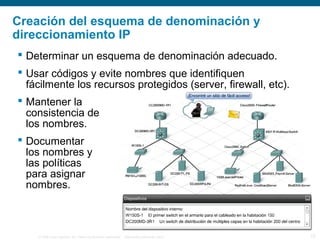

 Determinar un esquema de denominación adecuado.
 Usar códigos y evite nombres que identifiquen
fácilmente los recursos protegidos (server, firewall, etc).
 Mantener la
consistencia de
los nombres.
 Documentar
los nombres y
las políticas
para asignar
nombres.

Descripción de las implementaciones de IPv6 y
las interacciones de IPv6 a IPv4

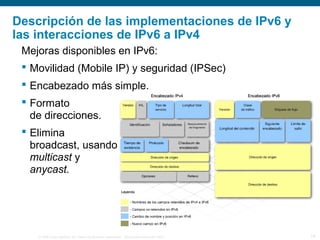

Mejoras disponibles en IPv6:
 Movilidad (Mobile IP) y seguridad (IPSec)
 Encabezado más simple.
 Formato
de direcciones.
 Elimina
broadcast, usando
multicast y
anycast.

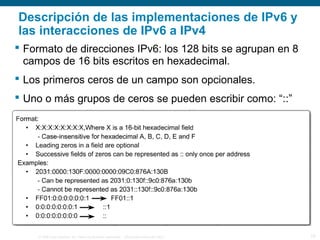

 Formato de direcciones IPv6: los 128 bits se agrupan en 8
campos de 16 bits escritos en hexadecimal.
 Los primeros ceros de un campo son opcionales.
 Uno o más grupos de ceros se pueden escribir como: “::”

 IPv6 trabaja con direcciones unicast
 Tipos de direcciones unicast:
Global Unicast Address: equivalentes a las host
address del sistema IPv4.
Reserved Address: direcciones reservadas para usos
específicos, como multicast y direcciones privadas. Se
reservó un 1/256 del total de direcciones para esto.

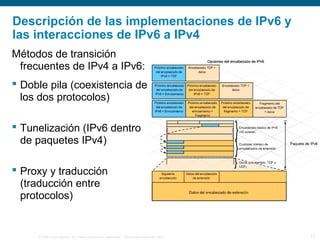

Métodos de transición
frecuentes de IPv4 a IPv6:
 Doble pila (coexistencia de
los dos protocolos)
 Tunelización (IPv6 dentro
de paquetes IPv4)
 Proxy y traducción
(traducción entre
protocolos)

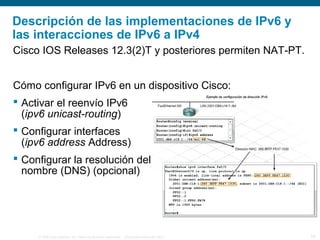

Cisco IOS Releases 12.3(2)T y posteriores permiten NAT-PT.
Cómo configurar IPv6 en un dispositivo Cisco:
 Activar el reenvío IPv6
(ipv6 unicast-routing)
 Configurar interfaces
(ipv6 address Address)
 Configurar la resolución del
nombre (DNS) (opcional)

RIPng para IPv6:
 Activar RIPng:
ipv6 router rip nombre-x
 Activar RIPng en las
interfaces participantes:
Ipv6 rip nombre-x enable

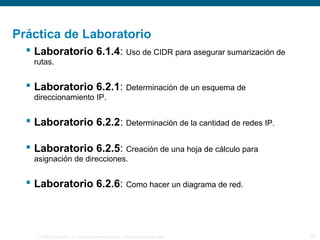

Práctica de Laboratorio
 Laboratorio 6.1.4: Uso de CIDR para asegurar sumarización de
rutas.
 Laboratorio 6.2.1: Determinación de un esquema de
direccionamiento IP.
 Laboratorio 6.2.2: Determinación de la cantidad de redes IP.
 Laboratorio 6.2.5: Creación de una hoja de cálculo para
asignación de direcciones.
 Laboratorio 6.2.6: Como hacer un diagrama de red.

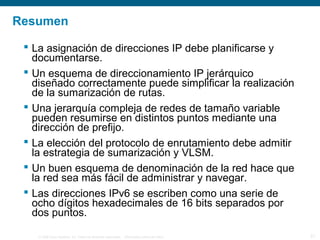

Resumen
 La asignación de direcciones IP debe planificarse y
documentarse.
 Un esquema de direccionamiento IP jerárquico
diseñado correctamente puede simplificar la realización
de la sumarización de rutas.
 Una jerarquía compleja de redes de tamaño variable
pueden resumirse en distintos puntos mediante una
dirección de prefijo.
 La elección del protocolo de enrutamiento debe admitir
la estrategia de sumarización y VLSM.
 Un buen esquema de denominación de la red hace que
la red sea más fácil de administrar y navegar.
 Las direcciones IPv6 se escriben como una serie de
ocho dígitos hexadecimales de 16 bits separados por
dos puntos.
