Direccionamiento
de red
Networking para el hogar y pequeñas empresas: Capítulo 5
2Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivos
 Describir el propósito de una dirección IP y máscara
de subred y cómo se utilizan en Internet.
 Describir los tipos de direcciones IP disponibles.
 Describir los métodos para obtener una dirección IP.
 Describir el uso de NAT en una red en el hogar o de
una pequeña empresa utilizando un router integrado.
3Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivo de una dirección IP y máscara
de subred

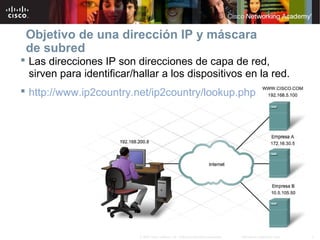

 Las direcciones IP son direcciones de capa de red,
sirven para identificar/hallar a los dispositivos en la red.
 http://www.ip2country.net/ip2country/lookup.php
4Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Características de las direcciones IPv4
 Las direcciones IP habilitan el enrutamiento en la
Internet y en la mayoría de redes LAN modernas.
 Las direcciones IP son jerárquicas y contienen 32 bits
 Las subredes permiten administrar mejor las
direcciones IP disponibles para asignar.
 El esquema de direccionamiento IPv4, permite más de
4 mil millones de direcciones IP individuales de 32bit.
 Prácticar con el CISCO BINARY GAME!!!!
5Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Dirección IP, máscara de subred y
conversión binario decimal
 Estructura de una dirección IP
6Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivo de una dirección IP y máscara
de subred

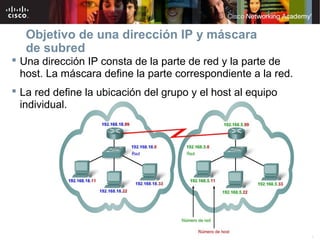

 Una dirección IP consta de la parte de red y la parte de
host. La máscara define la parte correspondiente a la red.
 La red define la ubicación del grupo y el host al equipo
individual.
7Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Objetivo de una dirección IP y máscara
de subred

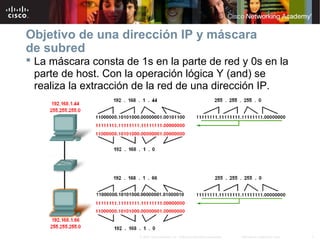

 La máscara consta de 1s en la parte de red y 0s en la
parte de host. Con la operación lógica Y (and) se
realiza la extracción de la red de una dirección IP.
8Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Tipos de direcciones IP
 Hay 5 clases de redes IP; pero, solamente las primeras
3 clases se utilizan corrientemente para hosts.
9Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Direcciones IP públicas y privadas

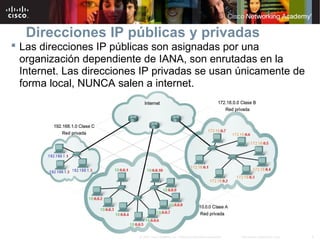

 Las direcciones IP públicas son asignadas por una
organización dependiente de IANA, son enrutadas en la
Internet. Las direcciones IP privadas se usan únicamente de
forma local, NUNCA salen a internet.
10Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Los 3 tipos de mensajes y direcciones IP
 Mensaje unicast dirigido a un único host
 Mensaje multicast dirigido a un grupo de hosts
 Mensaje broadcast, dirigido a todos los hosts
11Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Mensaje de broadcast (difusión)

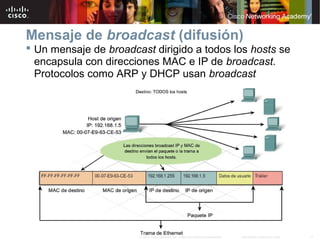

 Un mensaje de broadcast dirigido a todos los hosts se
encapsula con direcciones MAC e IP de broadcast.
Protocolos como ARP y DHCP usan broadcast
12Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Mensaje multicast
 El mensaje multicast se encapsula con una dirección MAC
destino multicast calculada a partir de la dirección IP del
grupo multicast
Rango: 224.0.0.0 – 239.255.255.255
13Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Métodos para obtener una dirección IP
 Métodos para asignar una dirección IP:
Asignación estática (manual, no escalable)
Asignación dinámica (automática, escalable)
14Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Asignación dinámica de direcciones IP

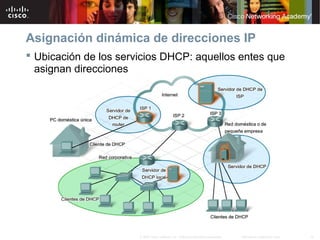

 Ubicación de los servicios DHCP: aquellos entes que
asignan direcciones
15Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Configuración de servidor DHCP en WRT300N
 Configurar y verificar el rango de DHCP en el router
integrado del hogar basado en GUI
 Packet Tracer
 5.3.3
• http://ui.linksys.com
Ejemplo de página de
configuración de router
casero Linksys
16Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Uso de DHCP con una red para el hogar
o pequeña empresa
 La puerta de enlace predeterminada o gateway por defecto
es la dirección del router que nos conecta a otras redes.
 UN ISR generalmente está
configurado para actuar
como DHCP
17Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Router Integrado como DHCP
18Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Administración de direcciones
 Las direcciones asignadas asd ecco es as g adas por el
ISP son generalmente públicas y las que asigna el ISR
privadas.
19Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Uso de NAT (Network Address Translation) en
una red doméstica o de pequeña empresa

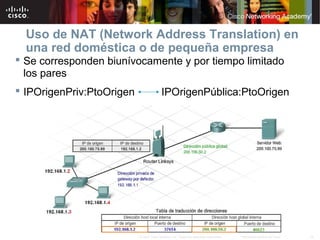

 Se corresponden biunívocamente y por tiempo limitado
los pares
 IPOrigenPriv:PtoOrigen IPOrigenPública:PtoOrigen
20Información pública de Cisco© 2007 Cisco Systems, Inc. Todos los derechos reservados.
Resumen
 Las direcciones IP son direcciones de 32 bit únicas que
se agrupan en cuatro bytes de 8 bits denominados octetos.
 Las direcciones IP utilizan una estructura jerárquica de dos
partes de bits de red y bits de host.
 Los routers utilizan las direcciones IP y máscaras de
subred para determinar la ubicación de red de los hosts.
 Las direcciones IP se agrupan en clases según la cantidad
de bits que se utilizan para designar la red, y además se
dividen en rangos privados y públicos.
 Las direcciones IP privadas deben traducirse a direcciones
IP públicas para moverse en Internet.
 Las direcciones IP se pueden asignar en forma dinámica
o estática.
