Simio ofrece modelado multi-paradigma basado en objetos. Los objetos tienen propiedades estáticas y estados dinámicos, y pueden capturar recursos de otros objetos. La biblioteca estándar incluye definiciones genéricas de objetos comunes.

1. Traducción de Material Capacitación Simio LLC. Se traduce solamente
las explicaciones, manteniendo los comandos y nombre de las
variables en inglés. www.evirtual.cl

2.  Modelamiento Multi-paradigma
 Conceptos Orientación a Objeto
 Clases de Objectos
 Objects como Recursos
 Ventanas de modelado
 Ventanas de Definiciones, Propiedades y
Estados
NOTA: En la traducción, se mantiene el idioma inglés de las palabras e
instrucciones del lenguaje que aparecen en las ventanas de trabajo.

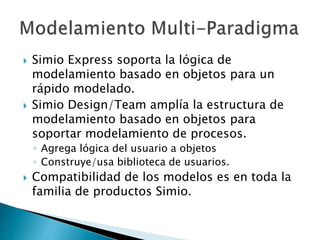

3.  Simio Express soporta la lógica de
modelamiento basado en objetos para un
rápido modelado.
 Simio Design/Team amplía la estructura de
modelamiento basado en objetos para
soportar modelamiento de procesos.
◦ Agrega lógica del usuario a objetos
◦ Construye/usa biblioteca de usuarios.
 Compatibilidad de los modelos es en toda la
familia de productos Simio.

4.  Un object es una instancia de un object definition.
 Un objeto es el que se coloca en la ventana de trabajo
de un modelo.
 Un objeto representa un componente físico del sistema
– tales como clientes, trabajadores, máquinas,
vehículos, o rutas.
 Un object definition está definida en una biblioteca de
obetos (object library ) o en un proyecto (project).
 El comportamiento de un objeto está controlado por su
definición, si la definición cambia, entonces todas las
instancias de esa definición cambian.
 Las definiciones de Objetos son obtenidas desde una
base class que define su funcionalidad principal.

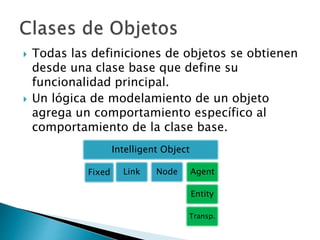

5.  Todas las definiciones de objetos se obtienen
desde una clase base que define su
funcionalidad principal.
 Un lógica de modelamiento de un objeto
agrega un comportamiento específico al
comportamiento de la clase base.
Intelligent Object
Fixed Link Node Agent
Entity
Transp.

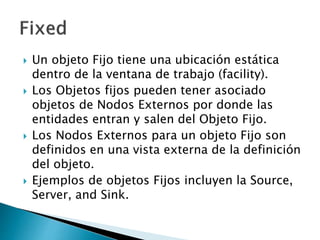

6.  Un objeto Fijo tiene una ubicación estática
dentro de la ventana de trabajo (facility).
 Los Objetos fijos pueden tener asociado
objetos de Nodos Externos por donde las
entidades entran y salen del Objeto Fijo.
 Los Nodos Externos para un objeto Fijo son
definidos en una vista externa de la definición
del objeto.
 Ejemplos de objetos Fijos incluyen la Source,
Server, and Sink.

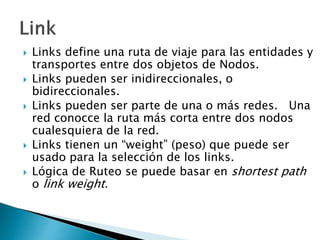

7.  Links define una ruta de viaje para las entidades y
transportes entre dos objetos de Nodos.
 Links pueden ser inidireccionales, o
bidireccionales.
 Links pueden ser parte de una o más redes. Una
red conocce la ruta más corta entre dos nodos
cualesquiera de la red.
 Links tienen un “weight” (peso) que puede ser
usado para la selección de los links.
 Lógica de Ruteo se puede basar en shortest path
o link weight.

8.  Nodos definen los puntos de partida y finales
de uno o más links.
 Los Nodos modelan la intersección de
múltiples links de entradas o de salidas.
 Los Nodos pueden definir el punto de
entrada/salida para un objetos Fijo que esté
asociado.
 Los Nodos tienen un área de parking, donde
las entidades pueden estar sin en el nodo sin
bloquear la intersección.

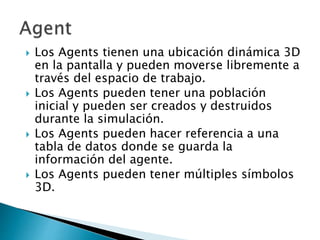

9.  Los Agents tienen una ubicación dinámica 3D
en la pantalla y pueden moverse libremente a
través del espacio de trabajo.
 Los Agents pueden tener una población
inicial y pueden ser creados y destruidos
durante la simulación.
 Los Agents pueden hacer referencia a una
tabla de datos donde se guarda la
información del agente.
 Los Agents pueden tener múltiples símbolos
3D.

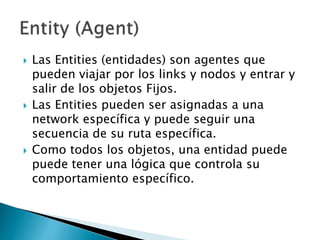

10.  Las Entities (entidades) son agentes que
pueden viajar por los links y nodos y entrar y
salir de los objetos Fijos.
 Las Entities pueden ser asignadas a una
network específica y puede seguir una
secuencia de su ruta específica.
 Como todos los objetos, una entidad puede
puede tener una lógica que controla su
comportamiento específico.

11.  Los Transporters son entidades que también pueden
recoger (pickup), dejar (drop-off) y transportar (carry)
otras entidades.
 Pickups pueden ser reservados por adelantado o
pueden ser en el momento (“on the fly”).
 Los Transporters pueden implementar sus propias
estrategias para administrar los pickups and drop-
offs.
 Los Transporters pueden negociar las pickups y las
reservaciones. Tanto la entidad o el transporter
pueden rechazar el pickup o la reservation.
 Las entidades que están siendo transportadas por un
Transporter son transferidas a la ride station del
Transporter.

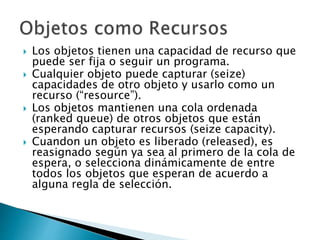

12.  Los objetos tienen una capacidad de recurso que
puede ser fija o seguir un programa.
 Cualquier objeto puede capturar (seize)
capacidades de otro objeto y usarlo como un
recurso (“resource”).
 Los objetos mantienen una cola ordenada
(ranked queue) de otros objetos que están
esperando capturar recursos (seize capacity).
 Cuandon un objeto es liberado (released), es
reasignado según ya sea al primero de la cola de
espera, o selecciona dinámicamente de entre
todos los objetos que esperan de acuerdo a
alguna regla de selección.

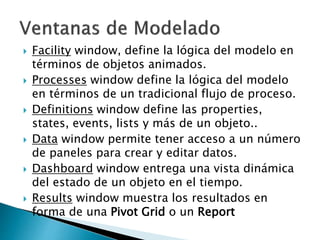

13.  Facility window, define la lógica del modelo en
términos de objetos animados.
 Processes window define la lógica del modelo
en términos de un tradicional flujo de proceso.
 Definitions window define las properties,
states, events, lists y más de un objeto..
 Data window permite tener acceso a un número
de paneles para crear y editar datos.
 Dashboard window entrega una vista dinámica
del estado de un objeto en el tiempo.
 Results window muestra los resultados en
forma de una Pivot Grid o un Report

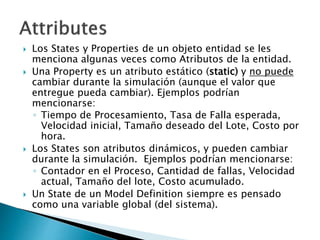

14.  Los States y Properties de un objeto entidad se les
menciona algunas veces como Atributos de la entidad.
 Una Property es un atributo estático (static) y no puede
cambiar durante la simulación (aunque el valor que
entregue pueda cambiar). Ejemplos podrían
mencionarse:
◦ Tiempo de Procesamiento, Tasa de Falla esperada,
Velocidad inicial, Tamaño deseado del Lote, Costo por
hora.
 Los States son atributos dinámicos, y pueden cambiar
durante la simulación. Ejemplos podrían mencionarse:
◦ Contador en el Proceso, Cantidad de fallas, Velocidad
actual, Tamaño del lote, Costo acumulado.
 Un State de un Model Definition siempre es pensado
como una variable global (del sistema).

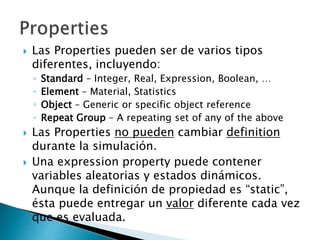

15.  Las Properties pueden ser de varios tipos
diferentes, incluyendo:
◦ Standard – Integer, Real, Expression, Boolean, …
◦ Element – Material, Statistics
◦ Object – Generic or specific object reference
◦ Repeat Group – A repeating set of any of the above
 Las Properties no pueden cambiar definition
durante la simulación.
 Una expression property puede contener
variables aleatorias y estados dinámicos.
Aunque la definición de propiedad es “static”,
ésta puede entregar un valor diferente cada vez
que es evaluada.

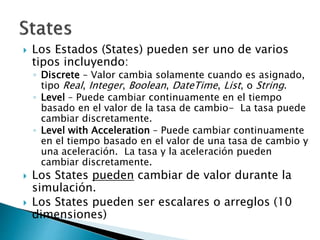

16.  Los Estados (States) pueden ser uno de varios
tipos incluyendo:
◦ Discrete – Valor cambia solamente cuando es asignado,
tipo Real, Integer, Boolean, DateTime, List, o String.
◦ Level – Puede cambiar continuamente en el tiempo
basado en el valor de la tasa de cambio- La tasa puede
cambiar discretamente.
◦ Level with Acceleration – Puede cambiar continuamente
en el tiempo basado en el valor de una tasa de cambio y
una aceleración. La tasa y la aceleración pueden
cambiar discretamente.
 Los States pueden cambiar de valor durante la
simulación.
 Los States pueden ser escalares o arreglos (10
dimensiones)

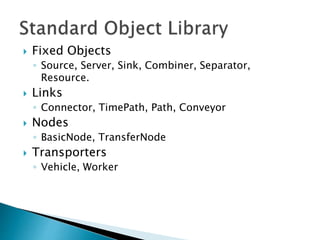

17.  Fixed Objects
◦ Source, Server, Sink, Combiner, Separator,
Resource.
 Links
◦ Connector, TimePath, Path, Conveyor
 Nodes
◦ BasicNode, TransferNode
 Transporters
◦ Vehicle, Worker

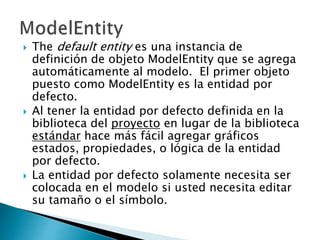

18.  The default entity es una instancia de
definición de objeto ModelEntity que se agrega
automáticamente al modelo. El primer objeto
puesto como ModelEntity es la entidad por
defecto.
 Al tener la entidad por defecto definida en la
biblioteca del proyecto en lugar de la biblioteca
estándar hace más fácil agregar gráficos
estados, propiedades, o lógica de la entidad
por defecto.
 La entidad por defecto solamente necesita ser
colocada en el modelo si usted necesita editar
su tamaño o el símbolo.

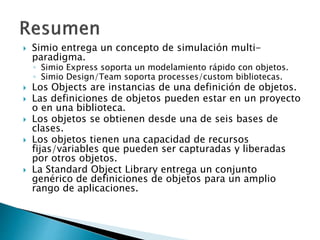

19.  Simio entrega un concepto de simulación multi-
paradigma.
◦ Simio Express soporta un modelamiento rápido con objetos.
◦ Simio Design/Team soporta processes/custom bibliotecas.
 Los Objects are instancias de una definición de objetos.
 Las definiciones de objetos pueden estar en un proyecto
o en una biblioteca.
 Los objetos se obtienen desde una de seis bases de
clases.
 Los objetos tienen una capacidad de recursos
fijas/variables que pueden ser capturadas y liberadas
por otros objetos.
 La Standard Object Library entrega un conjunto
genérico de definiciones de objetos para un amplio
rango de aplicaciones.

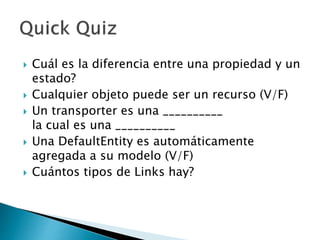

20.  Cuál es la diferencia entre una propiedad y un
estado?
 Cualquier objeto puede ser un recurso (V/F)
 Un transporter es una __________
la cual es una __________
 Una DefaultEntity es automáticamente
agregada a su modelo (V/F)
 Cuántos tipos de Links hay?
