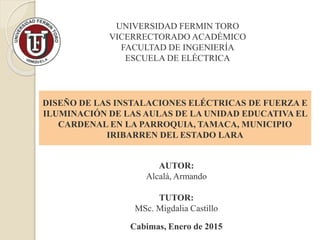

DISEÑO DE LAS INSTALACIONES ELÉCTRICAS DE FUERZA E
ILUMINACIÓN DE LAS AULAS DE LA UNIDAD EDUCATIVA EL
CARDENAL EN LA PARROQUIA, TAMACA, MUNICIPIO
IRIBARREN DEL ESTADO LARA

2. Planteamiento del Problema
Alcalá,

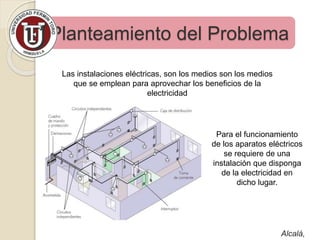

Las instalaciones eléctricas, son los medios son los medios
que se emplean para aprovechar los beneficios de la
electricidad
Para el funcionamiento
de los aparatos eléctricos
se requiere de una
instalación que disponga
de la electricidad en
dicho lugar.

3. Planteamiento del Problema
Alcalá,
En Venezuela, existen normas
para el diseño de instalaciones
eléctricas, siendo más relevante
el Código Eléctrico Nacional, sin
embargo, en muchos lugares del
país no se toma en cuenta
ninguna normativa, aunado a la
existencia de personas sin ética
profesional que realizan
instalaciones eléctricas
improvisadas, de manera
insegura, con materiales
inapropiados, lo cual en el peor
de los casos ha generado
incendios por cortocircuitos,
muertes o lesiones por
electrocución, entre otros

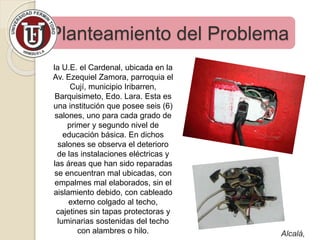

4. Planteamiento del Problema
Alcalá,
la U.E. el Cardenal, ubicada en la
Av. Ezequiel Zamora, parroquia el
Cují, municipio Iribarren,
Barquisimeto, Edo. Lara. Esta es
una institución que posee seis (6)
salones, uno para cada grado de
primer y segundo nivel de
educación básica. En dichos
salones se observa el deterioro
de las instalaciones eléctricas y
las áreas que han sido reparadas
se encuentran mal ubicadas, con
empalmes mal elaborados, sin el
aislamiento debido, con cableado
externo colgado al techo,
cajetines sin tapas protectoras y
luminarias sostenidas del techo
con alambres o hilo.

5. Objetivo General
“Diseñar las Instalación Eléctrica de Fuerza e
Iluminación de las Aulas de la Unidad Educativa
El Cardenal En La Parroquia, Tamaca, Municipio
Iribarren Del Estado Lara”

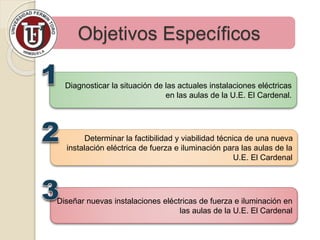

6. Objetivos Específicos
Diagnosticar la situación de las actuales instalaciones eléctricas
en las aulas de la U.E. El Cardenal.
Determinar la factibilidad y viabilidad técnica de una nueva
instalación eléctrica de fuerza e iluminación para las aulas de la
U.E. El Cardenal
Diseñar nuevas instalaciones eléctricas de fuerza e iluminación en
las aulas de la U.E. El Cardenal

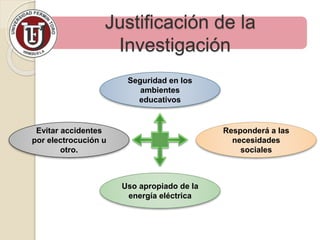

7. Justificación de la
Investigación
Responderá a las
necesidades
sociales
Seguridad en los
ambientes
educativos
Evitar accidentes
por electrocución u
otro.
Uso apropiado de la
energía eléctrica

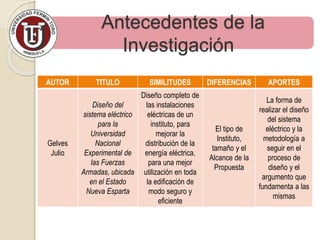

8. Antecedentes de la
Investigación
AUTOR TITULO SIMILITUDES DIFERENCIAS APORTES
Gelves
Julio
Diseño del
sistema eléctrico
para la
Universidad
Nacional
Experimental de
las Fuerzas
Armadas, ubicada
en el Estado
Nueva Esparta
Diseño completo de
las instalaciones
eléctricas de un
instituto, para
mejorar la
distribución de la
energía eléctrica,
para una mejor
utilización en toda
la edificación de
modo seguro y
eficiente
El tipo de
Instituto,
tamaño y el
Alcance de la
Propuesta
La forma de
realizar el diseño
del sistema
eléctrico y la
metodología a
seguir en el
proceso de
diseño y el
argumento que
fundamenta a las
mismas

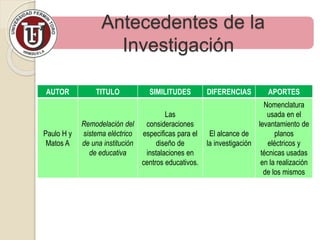

9. Antecedentes de la
Investigación
AUTOR TITULO SIMILITUDES DIFERENCIAS APORTES
Paulo H y
Matos A
Remodelación del
sistema eléctrico
de una institución
de educativa
Las
consideraciones
especificas para el
diseño de
instalaciones en
centros educativos.
El alcance de
la investigación
Nomenclatura
usada en el
levantamiento de
planos
eléctricos y
técnicas usadas
en la realización
de los mismos

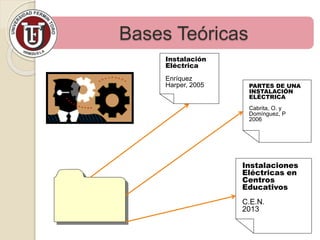

10. Bases Teóricas
Instalación
Eléctrica
Enríquez
Harper, 2005 PARTES DE UNA
INSTALACIÓN
ELÉCTRICA
Cabrita, O. y
Domínguez, P
2006
Instalaciones
Eléctricas en
Centros
Educativos
C.E.N.
2013

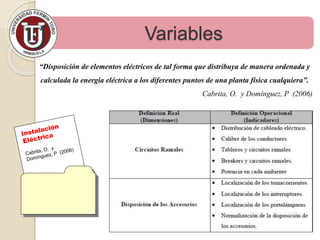

11. Variables
“Disposición de elementos eléctricos de tal forma que distribuya de manera ordenada y
calculada la energía eléctrica a los diferentes puntos de una planta física cualquiera”.
Cabrita, O. y Domínguez, P (2006)
