Este documento presenta el plan de trabajo de la asignatura Instalaciones Eléctricas. Describe los objetivos de la asignatura, las unidades temáticas que se abordarán como niveles de tensión, tipos de instalaciones eléctricas, dimensionamiento de conductores, sistemas de instalación y puesta a tierra, automatización e iluminación. Finalmente, detalla la bibliografía que se utilizará y la forma de evaluación.

1. PLAN DE TRABAJO
INSTALACIONES
ELÉCTRICAS
ING. OSCAR LUNA

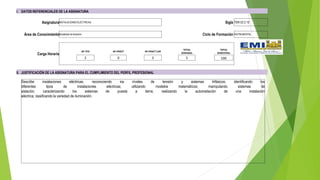

2. I. DATOS REFERENCIALES DE LA ASIGNATURA
AsignaturaINSTALACIONES ELÉCTRICAS Sigla TER 03 2 15
Área de ConocimientoModalidad de titulación Ciclo de Formación INSTRUMENTAL
Carga Horaria
AP.TEO AP.PRACT AP.PRACT LAB
TOTAL
SEMANAL
TOTAL
SEMESTRAL
2 0 3 5 100
II. JUSTIFICACIÓN DE LA ASIGNATURA PARA EL CUMPLIMIENTO DEL PERFIL PROFESIONAL
Describe insialaciones eléctricas; reconociendo ios níveles de tensión y sistemas trifásicos; identificando los
diferentes tipos de instalaciones eléctricas; utilizando modelos matemátícos; manípulando sistemas de
aislación; caracterizando los sistemas de puesta a tierra; realizando la automatiación de una instalación
eléctrica; clasificando la variedad de iluminación.

3. III. DESCRIPCIÓN ACADÉMICA DE LA ASIGNATURA
Para una mejor comprensión de la asignatura, en primera instancia, se presentan los conceptos de Niveles de tensión, instalaciones de baja tensión,
dimensionamiento y circuitos derivados, sistemas de instalación, sistemas de puesta a tierra,instalaciones eléctricas domotizada, luminotecnia.

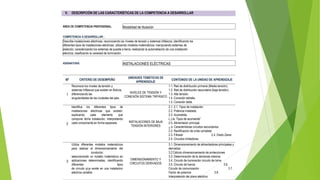

4. V. DESCRIPCIÓN DE LAS CARACTERÍSTICAS DE LA COMPETENCIA A DESARROLLAR
ÁREA DE COMPETENCIA PROFESIONAL: Modalidad de titulación
COMPETENCIA A DESARROLLAR :
Describe insialaciones eléctricas; reconociendo ios níveles de tensión y sistemas trifásicos; identificando los
diferentes tipos de instalaciones eléctricas; utilizando modelos matemátícos; manípulando sistemas de
aislación; caracterizando los sistemas de puesta a tierra; realizando la automatiación de una instalación
eléctrica; clasificando la variedad de iluminación.
ASIGNATURA: INSTALACIONES ELÉCTRICAS
Nº CRITERIO DE DESEMPEÑO
UNIDADES TEMÁTICAS DE
APRENDIZAJE
CONTENIDO DE LA UNIDAD DE APRENDIZAJE
1
Reconoce los niveles de tensión y
sistemas trifásicos que existen en Bolivia;
diferenciando las
singularidades de las cíudades del pais.
NIVELES DE TENSIÓN Y
CONEXIÓN SISTEMA TRIFÁSICO
1.1. Red de distribución primaria (Media tensión)..
1.2. Red de distribución secundaria (baja tensión)..
1.3. Alta tensión.
1.4. Conexión estrella.
1.5. Conexión delta.
2
ldentifica los diferentes tipos de
instalaciones eléctricas que existen;
explicando cada elemento que
compone dicha instalación; interpretando
cada componente en forma separada. INSTALACIONES DE BAJA
TENSIÓN INTERIORES
2.1. 2.1. Tipos de instalación.
2.2. Potencia instalada.
2.3. Acometida.
L,).la. Tlpos de acomeiida"
2.5. Alimentador princípal.
¿.o. Características circuitos secundarios.
2.2. Rectificación de onda completa
2.3. Filtrado 2.4. Diodo Zener
2.5. Circuitos limitadores
3
Uüliza diferentes modelos matemáücos
para realizar el dimensionamiento del
conductor;
seleccionando un modelo rnatemáüco en
aplicaciones detenninadas; identificando
diferentes tipos
de circuito qr¡e existe en una instalacion
eléctrica variable.
DIMENSIONAMIENTO Y
CIRCUITOS DERIVADOS
3.1. Dimensionamiento de alimentadores principales y
derivados
3.2 Cálculo dimensionamiento de protecciones
3.3. Determinación de la demanda máxima.
3.4. Circuito de iluminación circuito de toma
3.5. Circuito de fuerza 3.6.
Circuito de comunicación 3.7.
Factor de potencia 3.8.
Interpretación del plano eléctrico

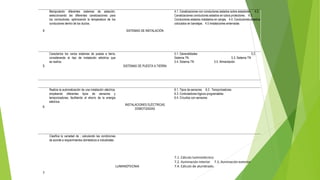

5. 4
Manipulando diferentes sistemas de aislación;
seleccionando las diferentes canalizaciones para
los conductores; optimizando la temperatura de los
conductores dentro de los ductos.
SISTEMAS DE INSTALACIÓN
4.1. Canalizaciones con conductores aislados sobre aisladores. 4.2.
Canalizaciones conductores aislados en tubos protectores. 4.3.
Conductores aislados instalados en zanjas. 4.4. Conductores aislados
colocados en bandejas. 4.5 Instalaciones enterradas
5
Caracteriza los varios sistemas de puesta a tierra;
considerando el tipo de instalación eléctrica que
se realíce.
SISTEMAS DE PUESTA A TIERRA
5.1. Generalidades 5.2.
Sistema TN. 5.3. Sistema TN
5.4. Sistema TN 5.5. Alimentación
6
Realiza la automatización de una instalación eléctrica;
empleando diferentes tipos de sensores y
temporizadores; facilitando el ahorro de la energía
eléctrica.
INSTALACIONES ELÉCTRICAS
DOMOTIZADAS
6.1. Tipos de sensores 6.2. Temporizadores
6.3. Controladores lógicos programables
6.4. Circuitos con sensores
Clasifica la variedad de ; calculando las condiciones
de acorde a requerimientos domésticos e industriales
LUMINOTECNIA
7.1. Cálculo luminotécnico
7.2. Iluminación interior 7.3. Iluminación exterior
7.4. Cálculo de alumbrado.
7

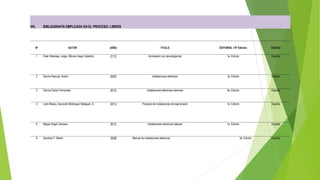

6. VIII. BIBLIOGRAFÍA EMPLEADA EN EL PROCESO: LIBROS
Nº AUTOR (AÑO) TITULO EDITORIAL / Nº Edición CIUDAD
1 Faile Villarrasa, Jorge; Alfonso Gago Calderón. 2112 Iluminación con tecnología led 1a. Edición España
2 García Pascual, Antoni 2005 Instalaciones eléctricas 1a. Edición España
3 García Carlos Fernandez 2010 Instalaciones eléctricas interiores 3a. Edición España
4 León Blasco, Asunción Belenguer Balaguer, E. 2013 Proyecto de instalaciones de baja tensión 1a. Edición España
5 Miguel Angel Carrasco 2012 Instalaciones eléctricas básicas 1a. Edición España
6 Sanchez F. Martín 2008 Manual de instalaciones eléctricas 3a. Edición España

7.  EVALUACIÓN:
 PRIMER PARCIAL 10 PTS 30%
 SEGUNDO PARCIAL 10 PTS 30%
 OPTATIVO
 FINAL 10 PTS 40%
