Este documento describe las topologías redundantes de capa 2 y los problemas que pueden surgir al implementar redundancia en una red, como bucles de capa 2 y tormentas de broadcast. Explica que la redundancia mejora la disponibilidad al agregar equipos y rutas alternativas, pero que sin el protocolo STP pueden ocurrir bucles que hagan que los paquetes se repitan indefinidamente entre switches, consumiendo ancho de banda. También cubre que las tramas duplicadas, tanto de broadcast como de unicast, son problemas comunes en redes con bucles de capa 2

1. InstitutoNacionalDeMéxico
Topologíasredundantesde capa2.
}
Integrantes:
RaúlSilvestreGarcía
AdriánLagunasArroyo
JoséEduardoJiménezOrduña

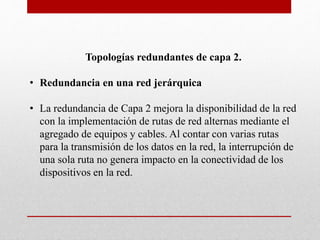

2. Topologías redundantes de capa 2.
• Redundancia en una red jerárquica
• La redundancia de Capa 2 mejora la disponibilidad de la red
con la implementación de rutas de red alternas mediante el
agregado de equipos y cables. Al contar con varias rutas
para la transmisión de los datos en la red, la interrupción de
una sola ruta no genera impacto en la conectividad de los
dispositivos en la red.

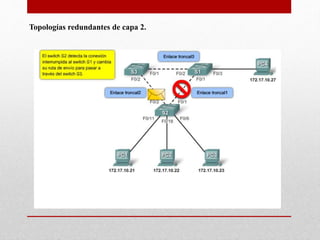

3. Topologías redundantes de capa 2.

4. Topologías redundantes de capa 2.
En un diseño jerárquico, la redundancia se logra en las capas de distribución y
núcleo a través de hardware adicional y rutas alternativas entre dicho hardware.

5. Topologías redundantes de capa 2.
• Bucles de la Capa 2
• La redundancia es una parte importante del diseño jerárquico. Pese a que es
importante para la disponibilidad, existen algunas consideraciones que deben
atenderse antes de que la redundancia sea posible en una red.
• Cuando existen varias rutas entre dos dispositivos en la red y STP se ha
deshabilitado en los switches, puede generarse un bucle de Capa 2. Si STP está
habilitado en estos switches, que es lo predeterminado, el bucle de Capa 2
puede evitarse.
• Las tramas de Ethernet no poseen un tiempo de vida (TTL, Time to Live)
como los paquetes IP que viajan por los routers. En consecuencia, si no
finalizan de manera adecuada en una red conmutada, las mismas siguen
rebotando de switch en switch indefinidamente o hasta que se interrumpa un
enlace y elimine el bucle.

6. Bucles de la Capa 2

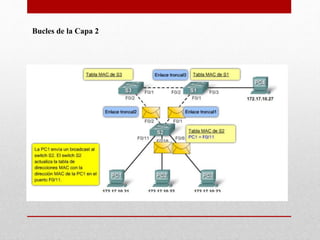

7. Bucles de la Capa 2

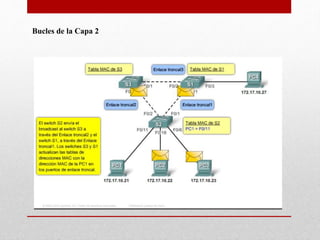

8. Bucles de la Capa 2

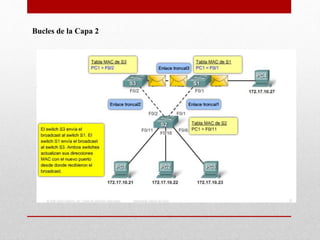

9. Bucles de la Capa 2

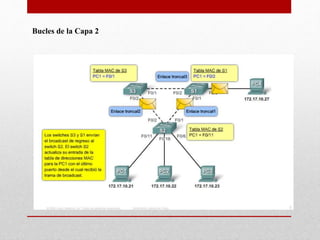

10. Bucles de la Capa 2

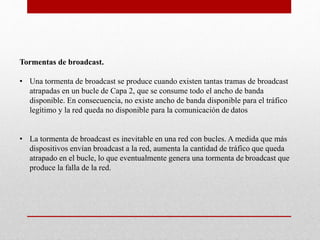

11. Tormentas de broadcast.
• Una tormenta de broadcast se produce cuando existen tantas tramas de broadcast
atrapadas en un bucle de Capa 2, que se consume todo el ancho de banda
disponible. En consecuencia, no existe ancho de banda disponible para el tráfico
legítimo y la red queda no disponible para la comunicación de datos
• La tormenta de broadcast es inevitable en una red con bucles. A medida que más
dispositivos envían broadcast a la red, aumenta la cantidad de tráfico que queda
atrapado en el bucle, lo que eventualmente genera una tormenta de broadcast que
produce la falla de la red.

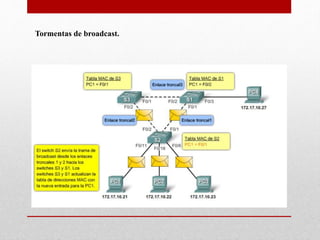

12. Tormentas de broadcast.

13. Tormentas de broadcast.

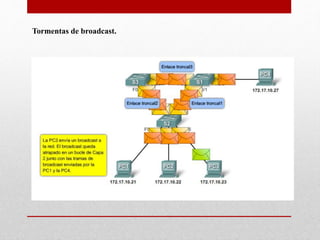

14. Tormentas de broadcast.

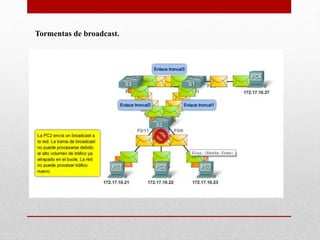

15. Tormentas de broadcast.

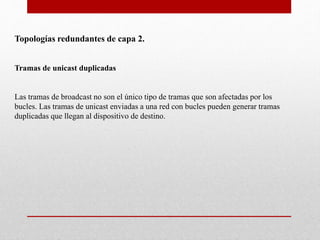

16. Topologías redundantes de capa 2.
Tramas de unicast duplicadas
Las tramas de broadcast no son el único tipo de tramas que son afectadas por los
bucles. Las tramas de unicast enviadas a una red con bucles pueden generar tramas
duplicadas que llegan al dispositivo de destino.

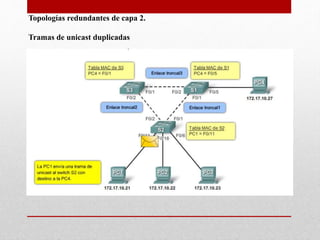

17. Topologías redundantes de capa 2.
Tramas de unicast duplicadas

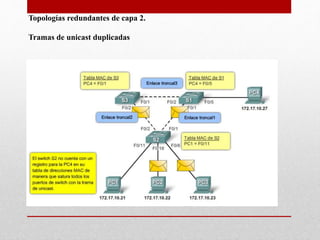

18. Topologías redundantes de capa 2.
Tramas de unicast duplicadas

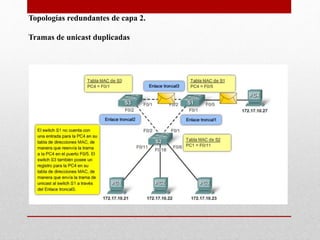

19. Topologías redundantes de capa 2.
Tramas de unicast duplicadas

20. Topologías redundantes de capa 2.
Tramas de unicast duplicadas
