2. Modelo
OSI
OSI(open systems interconnection) fue creado por la ISO y
se encarga de la conexión entre sistemas abiertos , esto
es, sistemas abiertos a la comunicación con otros
sistemas. Los principios en los que se baso su creación
son, una mayor definición de las funciones de cada capa,
evitar agrupar funciones diferentes en la misma capa y una
mayor simplificación en el funcionamiento del modelo en
general. Este modelo divide las funciones de red en 7
capas diferenciadas.
CAPAS
Capa 7: La capa de aplicación
Capa 6: La capa de presentación
Capa 5: La capa de sesión
Capa 4: La capa de transporte
Capa 3: La capa de red
Capa 2: La capa de enlace de datos
Capa 1: La capa física

3. La capa de aplicación La capa de
aplicación es la capa del modelo OSI más cercana
al usuario; suministra servicios de red a las
aplicaciones del usuario. A demás difiere de las demás capas
debido a que no proporciona servicios a ninguna otra capa
OSI, sino solamente a aplicaciones que se encuentran fuera
del modelo OSI.
Capa 7:
Capa 6:
La capa de presentación Esta garantiza que la información
que envía la capa de aplicación de un sistema pueda ser
leída por la capa de aplicación de otro. De ser necesario, la
capa de presentación traduce entre varios formatos de datos
utilizando un formato común.

4. La capa de sesión Establece, administra y finaliza las
sesiones entre dos hosts que se están comunicando.
También proporciona sus servicios a la capa de presentación
y sincroniza el diálogo entre las capas de presentación de los
dos hosts y administra su intercambio de datos.
Capa 5:
Capa 4:
La capa de transporte Esta capa segmenta los datos
originados en el host emisor y los reensambla en una
corriente de datos dentro del sistema del host receptor. El
límite entre la capa de transporte y la capa de sesión puede
imaginarse como el límite entre los protocolos de aplicación
y los protocolos de flujo de datos.

5. La capa de red Es una capa compleja que proporciona
conectividad y selección de ruta entre dos sistemas de
hosts que pueden estar ubicados en redes
geográficamente distintas.
Capa 3:
Capa 2:
La capa de enlace de datos Proporciona tránsito de datos
confiable a través de un enlace físico. Al hacerlo, la capa de
enlace de datos se ocupa del direccionamiento físico
(comparado con el lógico) , la topología de red, el acceso a
la red, la notificación de errores, entrega ordenada
de tramas y control de flujo.

6. El encapsulamiento rodea los datos con la información de
protocolo necesaria antes de que se una al tránsito
de la red. Por lo tanto, a medida que los datos se
desplazan a través de las capas del modelo OSI, reciben
encabezados, información final y otros tipos de
información.
Encapsulamiento
Para que los paquetes de datos puedan viajar desde el origen
hasta su destino, cada capa del modelo OSI en el
origen debe comunicarse con su capa igual en el lugar destino.
Esta forma de comunicación se conoce como
comunicaciones de par-a-par. Durante este proceso, cada
protocolo de capa intercambia información, que se
conoce como unidades de datos de protocolo (PDU), entre
capas iguales .

7. Modelo
TCP/IP

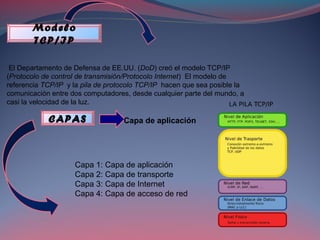

El Departamento de Defensa de EE.UU. (DoD) creó el modelo TCP/IP
(Protocolo de control de transmisión/Protocolo Internet) El modelo de
referencia TCP/IP y la pila de protocolo TCP/IP hacen que sea posible la
comunicación entre dos computadores, desde cualquier parte del mundo, a
casi la velocidad de la luz.
CAPAS
Capa 1: Capa de aplicación
Capa 2: Capa de transporte
Capa 3: Capa de Internet
Capa 4: Capa de acceso de red
Capa de aplicación

8. Comparación entre el
modelo OSI y el modelo TCP/IP
Ambos se dividen en capas
Ambos tienen capas de
transporte y de red similares
Se supone que la tecnología es
de conmutación por paquetes (no
deconmutación por circuito)
Ambos tienen capas de
aplicación, aunque incluyen
servicios muy distintos
Los profesionales de
networking deben
conocer ambos
Diferencias
Los protocolos TCP/IP son los estándares en
torno a los cuales se desarrolló la Internet, de
modo que la credibilidad del modelo TCP/IP se
debe en gran parte a sus protocolos. En
comparación, las redes típicas no se desarrollan
normalmente a partir del protocolo OSI, aunque
el modelo OSI se usa como guía.
TCP/IP parece ser más simple
porque tiene menos capas
TCP/IP combina la capas de enlace
de datos y la capa física del modelo
OSI en una sola capa
TCP/IP combina las funciones de la
capa de presentación y de sesión en
la capa de aplicación

9. La topología de red es la disposición física en la que se
conecta una red de ordenadores. Si una red tiene
diversas topologías se la llama mixta. La topología de
red o forma lógica de red se define como la cadena de
comunicación que los nodos que conforman una red
usan para comunicarse.
TOPOLOGIA DE RED
Topologías mas comunes
Topología de bus
Topología en estrella
Topología mixta
Topología en anillo
Topología en doble anillo
Topología en árbol
Topología en malla
Topología totalmente conexa

10. Tiene todos sus nodos conectados directamente a un enlace y
no tiene ninguna otra conexión entre nodos. Físicamente cada
Horst está conectado a un cable común, por lo que se pueden
comunicar directamente, aunque la ruptura del cable hace que
los hosts queden desconectados.
TOPOLOGÍA BUS
Tiene un nodo central desde el que se irradian todos los
enlaces hacia los demás nodos. Por el nodo central,
generalmente ocupado por un hub, pasa toda la
información que circula por la red.
TOPOLOGÍA ESTRELLA

11. Es igual a la topología en estrella, con la diferencia de que
cada nodo que se conecta con el nodo central también es el
centro de otra estrella. Generalmente el nodo central está
ocupado por un hub o un switch, y los nodos secundarios
por hubs.
TOPOLOGÍA ESTRELLA
EXTENDIDA
Los equipos están conectados con un cable de forma circular. A
diferencia de la topología de bus, no hay extremos con terminaciones.
Las señales viajan alrededor del bucle en una dirección y pasan a
través de cada equipo, que actúa como repetidor para amplificar la
señal y enviarla al siguiente equipo. A mayor escala, en una topología
en anillo múltiples Lans pueden conectarse entre sí utilizando el cable
coaxial Ticket o el cable de fibra óptica.
TOPOLOGÍA EN ANILLO

12. Consta de dos anillos concéntricos, donde cada Host de
la red está conectado a ambos anillos, aunque los dos
anillos no están conectados directamente entre sí.
TOPOLOGÍA EN ANILLO
DOBLE
Es similar a la topología en estrella extendida, salvo en que no
tiene un nodo central. En cambio, un nodo de enlace troncal,
generalmente ocupado por un hub o switch, desde el que se
ramifican los demás nodos.
TOPOLOGÍA EN ÁRBOL

13. Cada equipo está conectado a cada uno del resto de
equipos por un cable distinto. Esta configuración
proporciona rutas redundantes a través de la red de
forma que si un cable falla, otro transporta el tráfico y la
red sigue funcionando.
TOPOLOGÍA DE MALLA
Cada nodo se enlaza directamente con los demás nodos. Las
ventajas son que, como cada todo se conecta físicamente a los
demás, creando una conexión redundante, si algún enlace deja
de funcionar la información puede circular a través de cualquier
cantidad de enlaces hasta llegar a destino.
TOPOLOGÍA DE MALLA
COMPLETA

14. Está compuesta por áreas circulares o hexagonales, cada
una de las cuales tiene un nodo individual en el centro. La
topología celular es un área geográfica dividida en regiones
(celdas) para los fines de la tecnología inalámbrica. En esta
tecnología no existen enlaces físicos; sólo hay ondas
electromagnéticas.
TOPOLOGÍA CELULAR
Es el conjunto de todas las anteriores. Su implementación se
debe a la complejidad de la solución de red, o bien al aumento
en el número de dispositivos, lo que hace necesario establecer
una topología de este tipo.
TOPOLOGÍA HÍBRIDA

15. En este tipo de topología no existe un patrón obvio de enlaces
y nodos. El cableado no sigue un modelo determinado; de los
nodos salen cantidades variables de cables. Las redes que se
encuentran en las primeras etapas de construcción, o se
encuentran mal planificadas, a menudo se conectan de esta
manera. Las topologías LAN más comunes son:
Ethernet: topología de bus lógica y en estrella física o en
estrella extendida.
Token Ring: topología de anillo lógica y una topología física
en estrella.
FDDI: topología de anillo lógica y topología física de anillo
doble.
.
TOPOLOGÍA IRREGULAR

16. InterRedes
Un nuevo concepto que ha surgido de estos esquemas
anteriores es el de InterRedes, que representa vincular redes
como si se vincularán estaciones.
Este concepto y las ideas que de este surgen, hace brotar un
nuevo tipo especial de dispositivo que es un vinculado para
interconectar redes entre sí (la tecnología de Internet está
basada en el concepto de InterRedes), el dispositivo en cuestión
se denomina "dispositivo de interconexión".

17. Topologías utilizadas para tipos de
redes
Red de Malla
Red de Estrella Jerárquica
Red de Enlace CentralLas tres topologías utilizadas para
estos tipos de redes son:
Se encuentra generalmente en los entornos de
oficina o campos, en los que las redes de los
pisos de un edificio se interconectan sobre
cables centrales
Esta involucra o se efectúa a través de redes WAN, una
red malla contiene múltiples caminos, si un camino falla o
está congestionado el tráfico, un paquete puede utilizar un
camino diferente hacia el destino.
Esta estructura de cableado se utiliza en la mayor parte de las
redes locales actuales, por medio de concentradores dispuestos
en cascada para formar una red jerárquica.

18. Token Ring El token ring es:
Una arquitectura de red desarrollada por IBM
en los años 1970 con topología lógica en
anillo y técnica de acceso de paso de testigo.
Como funciona:
La estación se conecta al anillo por una unidad de
interfaz (RIU), cada RIU es responsable de controlar el
paso de los datos por ella, así como de regenerar la
transmisión y pasarla a la estación siguiente. Si la
dirección de la cabecera de una determinada transmisión
indica que los datos son para una estación en concreto,
la unidad de interfaz los copia y pasa la información a la
estación de trabajo conectada a la misma.
