El documento contiene información sobre una visita a una central térmica, incluyendo su funcionamiento, principales componentes y medidas ambientales. Explica que la central consta de grupos que queman carbón para generar vapor y mover turbinas acopladas a generadores que producen electricidad, y describe componentes como la caldera, turbinas, condensador y chimenea. También cubre el impacto ambiental y las medidas de control de emisiones de la central térmica de La Robla.

1. Elena
Beatriz
Alexandra
Maikel
Adolfo
Sergio Izq
Malina
Andrés

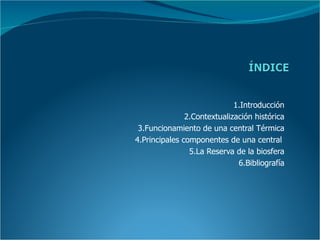

2. 1.Introducción
2.Contextualización histórica
3.Funcionamiento de una central Térmica
4.Principales componentes de una central
5.La Reserva de la biosfera
6.Bibliografía

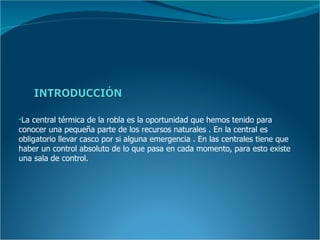

3. •La central térmica de la robla es la oportunidad que hemos tenido para
conocer una pequeña parte de los recursos naturales . En la central es
obligatorio llevar casco por si alguna emergencia . En las centrales tiene que
haber un control absoluto de lo que pasa en cada momento, para esto existe
una sala de control.

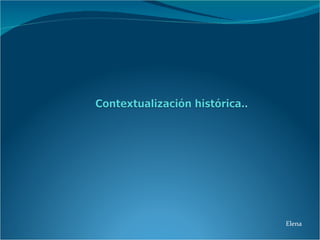

4. Elena

5. La Central Térmica de La Robla se construyo en el año 1970.
Se construyeron dos grupos, el grupo 1 en 1971 y el grupo 2 en
1984.
La Central Térmica se construyo en La Robla (León)
La Central esta conectada a la red eléctrica nacional de transporte
de alta tensión y enlaza con los primeros centros de generación de
Asturias y León.
En 2007, la empresa anunció su intención de ampliar la planta.

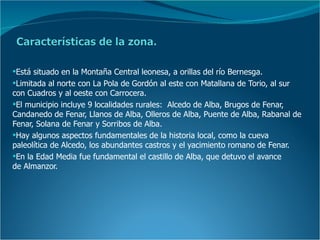

6. Está situado en la Montaña Central leonesa, a orillas del río Bernesga.
Limitada al norte con La Pola de Gordón al este con Matallana de Torio, al sur
con Cuadros y al oeste con Carrocera.
El municipio incluye 9 localidades rurales: Alcedo de Alba, Brugos de Fenar,
Candanedo de Fenar, Llanos de Alba, Olleros de Alba, Puente de Alba, Rabanal de
Fenar, Solana de Fenar y Sorribos de Alba.
Hay algunos aspectos fundamentales de la historia local, como la cueva
paleolítica de Alcedo, los abundantes castros y el yacimiento romano de Fenar.
En la Edad Media fue fundamental el castillo de Alba, que detuvo el avance
de Almanzor.

7. Adolfo y Beatriz

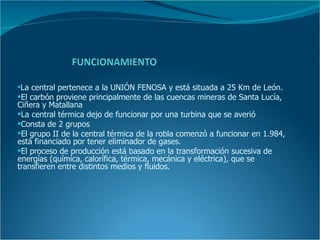

9. La central pertenece a la UNIÓN FENOSA y está situada a 25 Km de León.
El carbón proviene principalmente de las cuencas mineras de Santa Lucía,
Ciñera y Matallana
La central térmica dejo de funcionar por una turbina que se averió
Consta de 2 grupos
El grupo II de la central térmica de la robla comenzó a funcionar en 1.984,
está financiado por tener eliminador de gases.
El proceso de producción está basado en la transformación sucesiva de
energías (química, calorífica, térmica, mecánica y eléctrica), que se
transfieren entre distintos medios y fluidos.

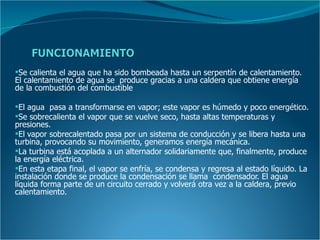

10. Se calienta el agua que ha sido bombeada hasta un serpentín de calentamiento.
El calentamiento de agua se produce gracias a una caldera que obtiene energía
de la combustión del combustible
El agua pasa a transformarse en vapor; este vapor es húmedo y poco energético.
Se sobrecalienta el vapor que se vuelve seco, hasta altas temperaturas y
presiones.
El vapor sobrecalentado pasa por un sistema de conducción y se libera hasta una
turbina, provocando su movimiento, generamos energía mecánica.
La turbina está acoplada a un alternador solidariamente que, finalmente, produce
la energía eléctrica.
En esta etapa final, el vapor se enfría, se condensa y regresa al estado líquido. La
instalación donde se produce la condensación se llama condensador. El agua
líquida forma parte de un circuito cerrado y volverá otra vez a la caldera, previo
calentamiento.

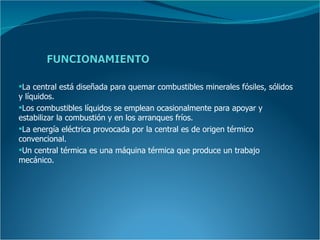

11. La central está diseñada para quemar combustibles minerales fósiles, sólidos
y líquidos.
Los combustibles líquidos se emplean ocasionalmente para apoyar y
estabilizar la combustión y en los arranques fríos.
La energía eléctrica provocada por la central es de origen térmico
convencional.
Un central térmica es una máquina térmica que produce un trabajo
mecánico.

12. Maikel y Sergio

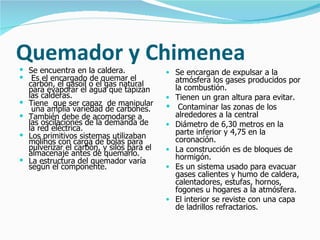

13. Quemador y Chimenea
 Se encuentra en la caldera. • Se encargan de expulsar a la
 Es el encargado de quemar el atmósfera los gases producidos por
carbón, el gasoil o el gas natural la combustión.
para evaporar el agua que tapizan
las calderas. • Tienen un gran altura para evitar.
 Tiene que ser capaz de manipular  Contaminar las zonas de los
una amplia variedad de carbones.
 También debe de acomodarse a alrededores a la central
las oscilaciones de la demanda de • Diámetro de 6,30 metros en la
la red eléctrica. parte inferior y 4,75 en la
 Los primitivos sistemas utilizaban coronación.
molinos con carga de bolas para
pulverizar el carbón, y silos para el • La construcción es de bloques de
almacenaje antes de quemarlo. hormigón.
 La estructura del quemador varía
según el componente. • Es un sistema usado para evacuar
gases calientes y humo de caldera,
calentadores, estufas, hornos,
fogones u hogares a la atmósfera.
• El interior se reviste con una capa
de ladrillos refractarios.

14. Turbinas Generador
 Son las encargadas de mover el • Es el encargado de producir
generador para producir electricidad.
electricidad
 Soportan una temperatura de unos • O dispositivo que genera vapor
600ºC y una presión de unos 350 para producir energía, para
bares. procesos o dispositivos de
 Es el nombre genérico que se da a calentamiento.
la mayoría de las turbomáquinas
motoras. • Esta diseñada para transmitir calor
 Es un motor rotativo que convierte de una fuente externa de
en energía mecánica la energía de combustión a un fluido ( agua )
una corriente de agua, Vapor de
agua o gas. contenido dentro de ella.
 El elemento básico de una turbina • La caldera está compuesta por
es rueda o rotor que cuentan con equipos por ventiladores de aire y
palas, hélices, cuchillas o cubos
colocados alrededor de su gases, precalentadores de aire,
circunferencia. ductos, chimenea
 Las turbinas constan de una o dos
ruedas con paletas, denominadas
rotor y estátor, siendo la primera la
que impulsada por el fluido,
arrastra el eje en el que se obtiene
el movimiento de rotación

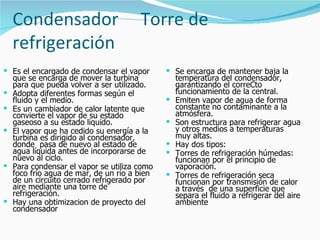

15. Condensador Torre de
refrigeración
 Es el encargado de condensar el vapor  Se encarga de mantener baja la
que se encarga de mover la turbina temperatura del condensador,
para que pueda volver a ser utilizado. garantizando el correCto
 Adopta diferentes formas según el funcionamiento de la central.
fluido y el medio.  Emiten vapor de agua de forma
 Es un cambiador de calor latente que constante no contaminante a la
convierte el vapor de su estado atmósfera.
gaseoso a su estado liquido.  Son estructura para refrigerar agua
 El vapor que ha cedido su energía a la y otros medios a temperaturas
turbina es dirigido al condensador, muy altas.
donde pasa de nuevo al estado de  Hay dos tipos:
agua líquida antes de incorporarse de  Torres de refrigeración húmedas:
nuevo al ciclo. funcionan por el principio de
 Para condensar el vapor se utiliza como vaporación.
foco frío agua de mar, de un río a bien  Torres de refrigeración seca
de un circuito cerrado refrigerado por funcionan por transmisión de calor
aire mediante una torre de a través de una superficie que
refrigeración. separa el fluido a refrigerar del aire
 Hay una obtimizacion de proyecto del ambiente
condensador

16. Alexandra y Malina

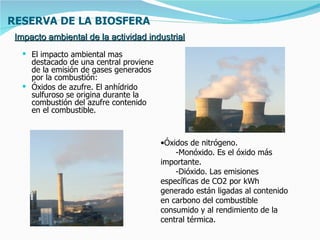

17. RESERVA DE LA BIOSFERA
Impacto ambiental de la actividad industrial
 El impacto ambiental mas
destacado de una central proviene
de la emisión de gases generados
por la combustión:
 Óxidos de azufre. El anhídrido
sulfuroso se origina durante la
combustión del azufre contenido
en el combustible.
•Óxidos de nitrógeno.
-Monóxido. Es el óxido más
importante.
-Dióxido. Las emisiones
específicas de CO2 por kWh
generado están ligadas al contenido
en carbono del combustible
consumido y al rendimiento de la
central térmica.

18. RESERVA DE LA BIOSFERA
Impacto ambiental de la central térmica de La Robla
 Partículas. Se emiten con
el resto de los gases por la
chimenea de la central:
-En suspensión (de
tamaño inferior a 10
micras, se comportan en la
atmósfera como si fueran
gases)
-Sedimentables (superan
las 10 micras y se
depositan de forma
relativamente rápida en el
suelo)

19. RESERVA DE LA BIOSFERA

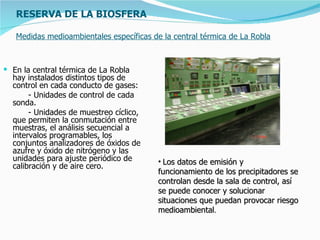

Medidas medioambientales específicas de la central térmica de La Robla
 En la central térmica de La Robla
hay instalados distintos tipos de
control en cada conducto de gases:
- Unidades de control de cada
sonda.
- Unidades de muestreo cíclico,
que permiten la conmutación entre
muestras, el análisis secuencial a
intervalos programables, los
conjuntos analizadores de óxidos de
azufre y óxido de nitrógeno y las
unidades para ajuste periódico de • Los datos de emisión y
calibración y de aire cero.
funcionamiento de los precipitadores se
controlan desde la sala de control, así
se puede conocer y solucionar
situaciones que puedan provocar riesgo
medioambiental.

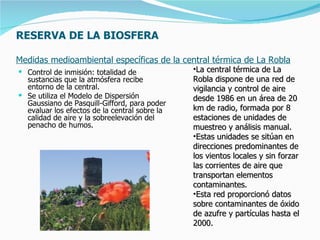

20. RESERVA DE LA BIOSFERA
Medidas medioambiental específicas de la central térmica de La Robla
 Control de inmisión: totalidad de •La central térmica de La
sustancias que la atmósfera recibe Robla dispone de una red de
entorno de la central. vigilancia y control de aire
 Se utiliza el Modelo de Dispersión desde 1986 en un área de 20
Gaussiano de Pasquill-Gifford, para poder
evaluar los efectos de la central sobre la km de radio, formada por 8
calidad de aire y la sobreelevación del estaciones de unidades de
penacho de humos. muestreo y análisis manual.
•Estas unidades se sitúan en
direcciones predominantes de
los vientos locales y sin forzar
las corrientes de aire que
transportan elementos
contaminantes.
•Esta red proporcionó datos
sobre contaminantes de óxido
de azufre y partículas hasta el
2000.

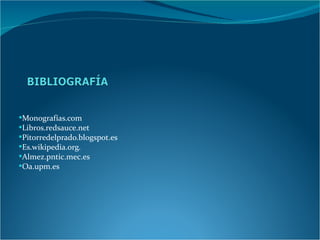

21. Monografías.com
Libros.redsauce.net
Pitorredelprado.blogspot.es
Es.wikipedia.org.
Almez.pntic.mec.es
Oa.upm.es
