Este documento proporciona lineamientos para el diseño de centros de convenciones y auditorios. Debe considerarse la ubicación, funciones, especificaciones técnicas, normas de instalaciones, mobiliario, accesibilidad, estacionamientos y tratamiento de exteriores. Asimismo, se detallan dimensiones necesarias para butacas y consideraciones de diseño como visibilidad, salidas de emergencia, y acústica.

1. UNIVERSIDAD NACIONAL DE INGENIERIAFACULTAD DE ARQUITECTURAELABORADO POR:JOHANNA MARLENE LACAYO LACAYO

2. QUIRIAM OROZCO

3. KATHYA MARIA PAVON SEQUEIRA

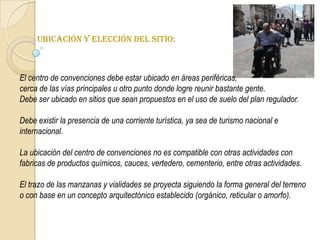

4. SHARON NATASHA HERRERA GARCIADOCENTE:ARQUITECTA INGRID CASTILLO VANEGASUbicación y elección del sitio:El centro de convenciones debe estar ubicado en áreas periféricas,cerca de las vías principales u otro punto donde logre reunir bastante gente.Debe ser ubicado en sitios que sean propuestos en el uso de suelo del plan regulador. Debe existir la presencia de una corriente turística, ya sea de turismo nacional e internacional.La ubicación del centro de convenciones no es compatible con otras actividades con fabricas de productos químicos, cauces, vertedero, cementerio, entre otras actividades.El trazo de las manzanas y vialidades se proyecta siguiendo la forma general del terrenoo con base en un concepto arquitectónico establecido (orgánico, reticular o amorfo).

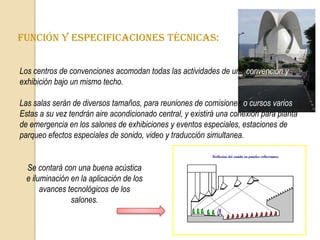

5. Función y especificaciones técnicas:Los centros de convenciones acomodan todas las actividades de una convención y exhibición bajo un mismo techo.Las salas serán de diversos tamaños, para reuniones de comisiones o cursos varios.Estas a su vez tendrán aire acondicionado central, y existirá una conexión para planta de emergencia en los salones de exhibiciones y eventos especiales, estaciones de parqueo efectos especiales de sonido, video y traducción simultanea.Se contará con una buena acústica e iluminación en la aplicación de los avances tecnológicos de los salones.

6. NORMAS DE INSTALACIONES:El edificio debe contar con instalaciones de agua potable y aguas servidas.El sistema eléctrico debe ser diseñado por un ingeniero eléctrico y contará con alta gama de sistemas que dote al edificio, de medios audiovisuales de alta tecnología y una iluminación distribuida. Es conveniente exista una buena señalización de áreas sanitarias, salida de emergencia y otros elementos que el usuario requiera para guiarse.Se deberá tomar en cuenta una altura mínima de 3 Mrs. para todos los ambientes.

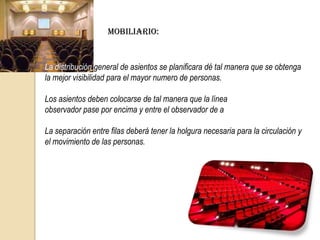

7. MOBILIARIO:La distribución general de asientos se planificara dé tal manera que se obtenga la mejor visibilidad para el mayor numero de personas. Los asientos deben colocarse de tal manera que la línea visual de un observador pase por encima y entre el observador de adelanteLa separación entre filas deberá tener la holgura necesaria para la circulación y el movimiento de las personas.

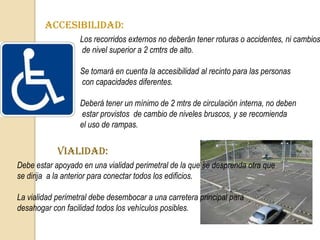

8. ACCESIBILIDAD:Los recorridos externos no deberán tener roturas o accidentes, ni cambios de nivel superior a 2 cmtrs de alto. Se tomará en cuenta la accesibilidad al recinto para las personas con capacidades diferentes. Deberá tener un mínimo de 2 mtrs de circulación interna, no deben estar provistos de cambio de niveles bruscos, y se recomienda el uso de rampas.Vialidad:Debe estar apoyado en una vialidad perimetral de la que se desprenda otra que se dirija a la anterior para conectar todos los edificios. La vialidad perimetral debe desembocar a una carretera principal para desahogar con facilidad todos los vehículos posibles.

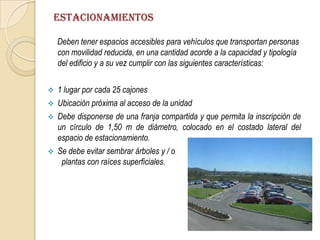

9. ESTACIONAMIENTOSDeben tener espacios accesibles para vehículos que transportan personas con movilidad reducida, en una cantidad acorde a la capacidad y tipología del edificio y a su vez cumplir con las siguientes características:1 lugar por cada 25 cajones

10. Ubicación próxima al acceso de la unidad

11. Debe disponerse de una franja compartida y que permita la inscripción de un círculo de 1,50 m de diámetro, colocado en el costado lateral del espacio de estacionamiento.

12. Se debe evitar sembrar árboles y / o plantas con raíces superficiales.

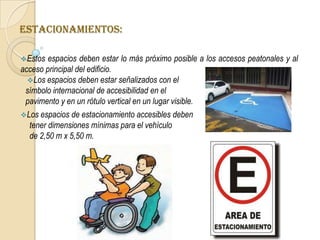

13. ESTACIONAMIENTOS:Estos espacios deben estar lo más próximo posible a los accesos peatonales y al acceso principal del edificio.

14. Los espacios deben estar señalizados con el símbolo internacional de accesibilidad en el pavimento y en un rótulo vertical en un lugar visible. Los espacios de estacionamiento accesibles deben tener dimensiones mínimas para el vehículo de 2,50 m x 5,50 m.

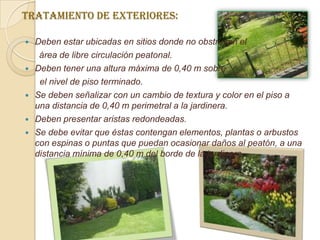

15. Tratamiento de exteriores:Deben estar ubicadas en sitios donde no obstruyan el área de libre circulación peatonal. Deben tener una altura máxima de 0,40 m sobre el nivel de piso terminado. Se deben señalizar con un cambio de textura y color en el piso a una distancia de 0,40 m perimetral a la jardinera. Deben presentar aristas redondeadas. Se debe evitar que éstas contengan elementos, plantas o arbustos con espinas o puntas que puedan ocasionar daños al peatón, a una distancia mínima de 0,40 m del borde de la jardinera

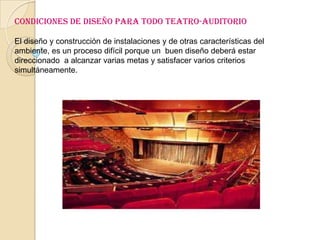

17. CONDICIONES DE DISEÑO PARA TODO TEATRO-AUDITORIOEl diseño y construcción de instalaciones y de otras características del ambiente, es un proceso difícil porque un buen diseño deberá estar direccionado a alcanzar varias metas y satisfacer varios criterios simultáneamente.

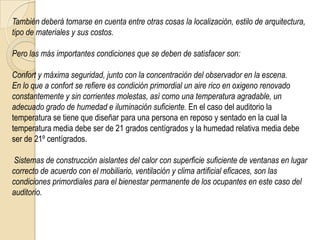

18. También deberá tomarse en cuenta entre otras cosas la localización, estilo de arquitectura, tipo de materiales y sus costos. Pero las más importantes condiciones que se deben de satisfacer son: Confort y máxima seguridad, junto con la concentración del observador en la escena. En lo que a confort se refiere es condición primordial un aire rico en oxigeno renovado constantemente y sin corrientes molestas, así como una temperatura agradable, un adecuado grado de humedad e iluminación suficiente. En el caso del auditorio la temperatura se tiene que diseñar para una persona en reposo y sentado en la cual la temperatura media debe ser de 21 grados centígrados y la humedad relativa media debe ser de 21º centígrados. Sistemas de construcción aislantes del calor con superficie suficiente de ventanas en lugar correcto de acuerdo con el mobiliario, ventilación y clima artificial eficaces, son las condiciones primordiales para el bienestar permanente de los ocupantes en este caso del auditorio.

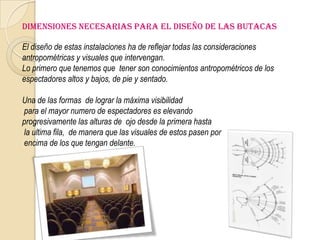

19. DIMENSIONES NECESARIAS PARA EL DISEÑO DE LAS BUTACAS El diseño de estas instalaciones ha de reflejar todas las consideraciones antropométricas y visuales que intervengan. Lo primero que tenemos que tener son conocimientos antropométricos de los espectadores altos y bajos, de pie y sentado.Una de las formas de lograr la máxima visibilidad para el mayor numero de espectadores es elevando progresivamente las alturas de ojo desde la primera hasta la ultima fila, de manera que las visuales de estos pasen por encima de los que tengan delante.

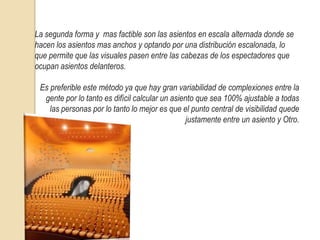

20. La segunda forma y mas factible son las asientos en escala alternada donde se hacen los asientos mas anchos y optando por una distribución escalonada, lo que permite que las visuales pasen entre las cabezas de los espectadores que ocupan asientos delanteros. Es preferible este método ya que hay gran variabilidad de complexiones entre la gente por lo tanto es difícil calcular un asiento que sea 100% ajustable a todas las personas por lo tanto lo mejor es que el punto central de visibilidad quede justamente entre un asiento y Otro.

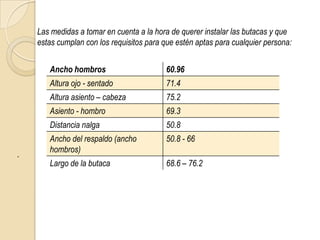

21. Las medidas a tomar en cuenta a la hora de querer instalar las butacas y que estas cumplan con los requisitos para que estén aptas para cualquier persona: .

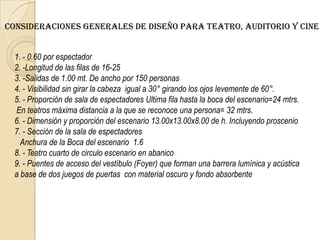

22. Consideraciones Generales de diseño para Teatro, Auditorio y Cine1. - 0.60 por espectador 2. -Longitud de las filas de 16-25 3. -Salidas de 1.00 mt. De ancho por 150 personas 4. - Visibilidad sin girar la cabeza igual a 30° girando los ojos levemente de 60°.5. - Proporción de sala de espectadores Ultima fila hasta la boca del escenario=24 mtrs. En teatros máxima distancia a la que se reconoce una persona= 32 mtrs. 6. - Dimensión y proporción del escenario 13.00x13.00x8.00 de h. Incluyendo proscenio 7. - Sección de la sala de espectadores Anchura de la Boca del escenario 1.6 8. - Teatro cuarto de circulo escenario en abanico 9. - Puentes de acceso del vestíbulo (Foyer) que forman una barrera lumínica y acústica a base de dos juegos de puertas con material oscuro y fondo absorbente

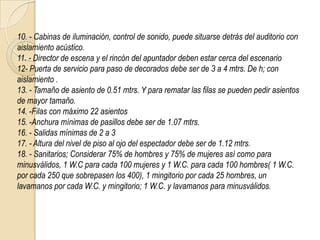

23. 10. - Cabinas de iluminación, control de sonido, puede situarse detrás del auditorio con aislamiento acústico. 11. - Director de escena y el rincón del apuntador deben estar cerca del escenario12- Puerta de servicio para paso de decorados debe ser de 3 a 4 mtrs. De h; con aislamiento .13. - Tamaño de asiento de 0.51 mtrs. Y para rematar las filas se pueden pedir asientos de mayor tamaño. 14. -Filas con máximo 22 asientos 15. -Anchura mínimas de pasillos debe ser de 1.07 mtrs. 16. - Salidas mínimas de 2 a 3 17. - Altura del nivel de piso al ojo del espectador debe ser de 1.12 mtrs. 18. - Sanitarios; Considerar 75% de hombres y 75% de mujeres así como para minusválidos, 1 W.C para cada 100 mujeres y 1 W.C. para cada 100 hombres( 1 W.C. por cada 250 que sobrepasen los 400), 1 mingitorio por cada 25 hombres, un lavamanos por cada W.C. y mingitorio; 1 W.C. y lavamanos para minusválidos.

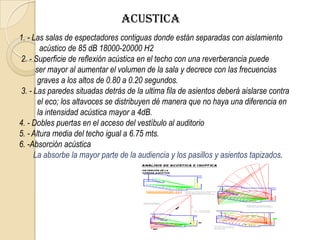

24. ACUSTICA 1. - Las salas de espectadores contiguas donde están separadas con aislamiento acústico de 85 dB 18000-20000 H2 2. - Superficie de reflexión acústica en el techo con una reverberancia puede ser mayor al aumentar el volumen de la sala y decrece con las frecuencias graves a los altos de 0.80 a 0.20 segundos. 3. - Las paredes situadas detrás de la ultima fila de asientos deberá aislarse contrael eco; los altavoces se distribuyen dé manera que no haya una diferencia en la intensidad acústica mayor a 4dB. 4. - Dobles puertas en el acceso del vestíbulo al auditorio 5. - Altura media del techo igual a 6.75 mts. 6. -Absorción acústica La absorbe la mayor parte de la audiencia y los pasillos y asientos tapizados.

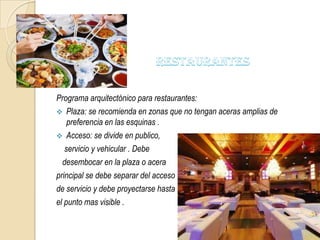

25. Programa arquitectónico para restaurantes:Plaza: se recomienda en zonas que no tengan aceras amplias de preferencia en las esquinas .

26. Acceso: se divide en publico, servicio y vehicular . Debe desembocar en la plaza o acera principal se debe separar del acceso de servicio y debe proyectarse hasta el punto mas visible .Restaurantes

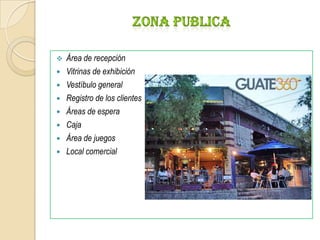

27. Zona publicaÁrea de recepción Vitrinas de exhibiciónVestíbulo generalRegistro de los clientes Áreas de espera CajaÁrea de juegos Local comercial

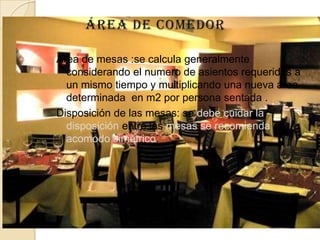

28. Área de mesas :se calcula generalmente considerando el numero de asientos requeridos a un mismo tiempo y multiplicando una nueva área determinada en m2 por persona sentada .Disposición de las mesas: se debe cuidar la disposición entre las mesas se recomienda un acomodo simétrico.Área de comedor

29. Circulaciones: espacios o pasillos entre mesa debe incluir el peaje y las personas sentadas en la mesa además de la circulación de carritos de servicio. Mostradores y barras: el espacio de esta área debe estar adaptado a las necesidades del establecimiento.Estaciones de servicioServicios sanitarios

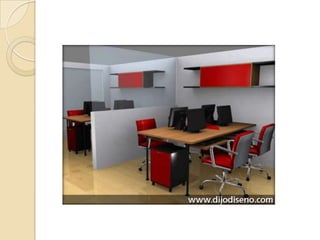

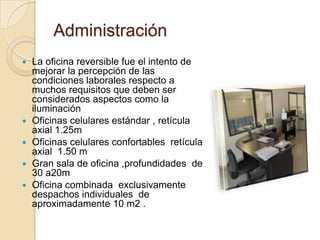

30. Oficina del gerente :la cual tiene que estar equipada con típico mobiliario además de tener su servicio sanitario.Zona administrativa

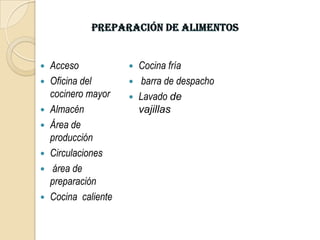

31. Preparación de alimentos Acceso Oficina del cocinero mayor AlmacénÁrea de producción Circulaciones área de preparación Cocina caliente Cocina fría barra de despacho Lavado de vajillas

32. HOTELES

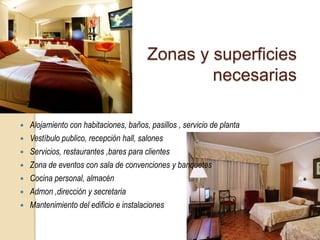

33. Zonas y superficies necesarias Alojamiento con habitaciones, baños, pasillos , servicio de planta Vestíbulo publico, recepción hall, salones Servicios, restaurantes ,bares para clientesZona de eventos con sala de convenciones y banquetes Cocina personal, almacénAdmon ,dirección y secretariaMantenimiento del edificio e instalaciones

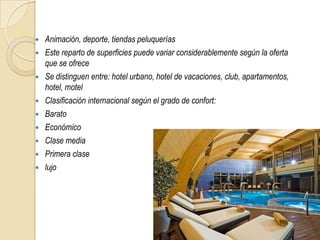

34. Animación, deporte, tiendas peluquerías Este reparto de superficies puede variar considerablemente según la oferta que se ofrece Se distinguen entre: hotel urbano, hotel de vacaciones, club, apartamentos, hotel, motelClasificación internacional según el grado de confort: Barato EconómicoClase mediaPrimera claselujo

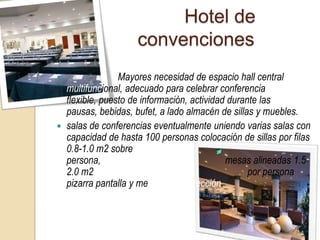

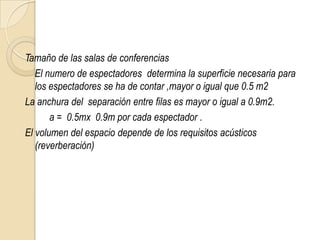

35. Hotel de convenciones Mayores necesidad de espacio hall central multifuncional, adecuado para celebrar conferencia flexible, puesto de información, actividad durante las pausas, bebidas, bufet, a lado almacén de sillas y muebles.salas de conferencias eventualmente uniendo varias salas con capacidad de hasta 100 personas colocación de sillas por filas 0.8-1.0 m2 sobre persona, mesas alineadas 1.5-2.0 m2 por persona pizarra pantalla y medios de proyección.

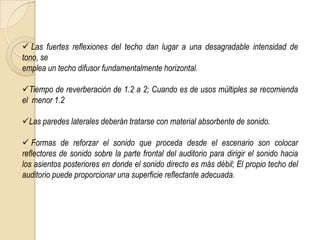

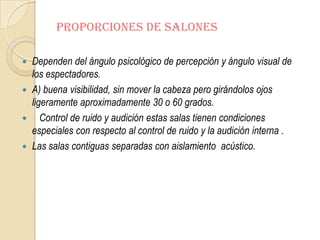

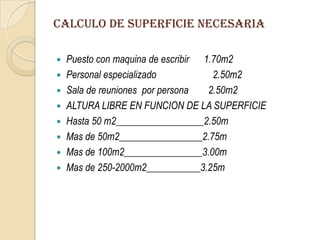

36. Las fuertes reflexiones del techo dan lugar a una desagradable intensidad de tono, se emplea un techo difusor fundamentalmente horizontal.Tiempo de reverberación de 1.2 a 2; Cuando es de usos múltiples se recomienda el menor 1.2

37. Las paredes laterales deberán tratarse con material absorbente de sonido.
