1. PROCEDIMIENTOS CONSTRUCTIVOS CASTILLOS Y COLUMNAS GARCÍA LEYVA ANABEL ROBLE HERNÁNDEZ CINDY KRISTELL

3. Columnas largas, intermedias y cortas.

4. Tipos de columnas:

5. Columna aislada o exenta.

6. Columna adosada

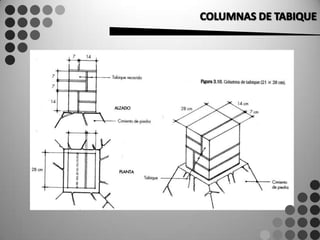

8. Columna de tabique

9. Columna de concreto armado

10. Columna de madera

12. Sección mínima 30cm por lado.

14. Las dimensiones de las columnas se logran acomodando el tabique en diferentes formas.

15. El mortero es usado para asentar tabiques y generalmente es (cal, arena), (cemento, arena); no serán mayores de 15 cm debiendo quedar alternado o cuatrapeado, pudiendo ser unidos o a apaña o bien saliente.

18. De acuerdo con la esbeltez, se clasifican en columnas cortas y columnas largas.Columnas cortas. Una columna de madera se puede considerar pieza corta cuando la relación de su longitud libre sin soporte lateral entre el lado menor de la columna sea igual o menor que 13.

19. COLUMNAS DE MADERA Columnas largas: se consideran largas cuando la relación de longitud libre sin soporte lateral entre la dimensión menor de la columna es mayor de 13.

20. COLUMNAS DE MADERA En algunas ocasiones es necesario hacer uniones o empalmes en la columna de madera para cubrir la longitud requerida:

22. Longitud comercial de estos perfiles es de 24’’

23. El acero estructural que se emplea tienen un esfuerzo a la tracción de 4200 a 5100 kg/cm2 , siendo su limite elástico igual o menor a 50% del esfuerzo a la tracción.

25. COLUMNAS DE ACERO

27. Proporciona a los perfiles tubulares mayor rigidez y mayor capacidad de soportar carga. Este resultado se puede intensificar mediante el uso de armaduras de refuerzo.

28. La estructura de acero es visible y transparente.

29. El perfil tubular sirve a la vez de encofrado y de refuerzo para el hormigón.

31. COLUMNAS MIXTAS Detalle columna de 40 x 40

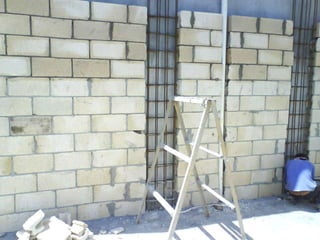

32. COLUMNAS MIXTAS Detalle columna de 20 x 40

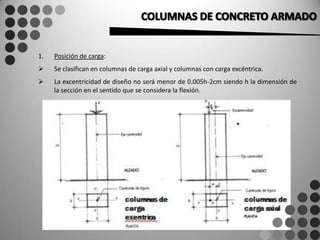

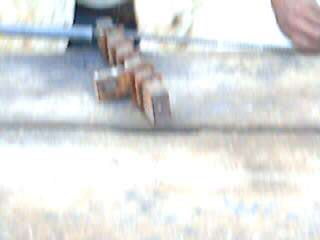

34. Por la posición de carga

35. Por la forma de estar armadas

38. lado menor para las columnas estribadas de 20cm

41. Diámetro interior: 24" máximo

42. Diámetros interiores comunes: 8", 10", 12", 14", 16", 18", 20", 24"

43. Ventajas:

44. Evita grandes gastos.

45. Reduce tiempos de construcción.

46. Fácil manejo.

47. Colocación rápida.

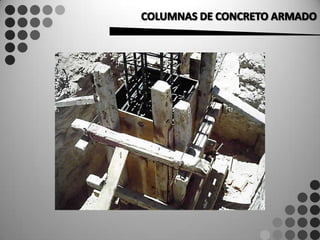

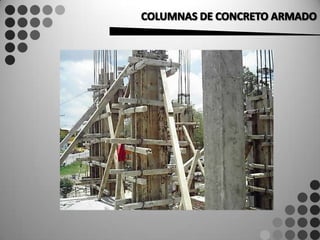

49. COLUMNAS DE CONCRETO ARMADO

50. COLUMNAS DE CONCRETO ARMADO

51. COLUMNAS DE CONCRETO ARMADO

52. COLUMNAS DE CONCRETO ARMADO

53. COLUMNAS DE CONCRETO ARMADO

54. COLUMNAS DE CONCRETO ARMADO

55. COLUMNAS DE CONCRETO ARMADO

61. CASTILLOS Los castillos, en una construcción, son refuerzos que distribuyen la fuerza del techo, las dalas y, en caso de ser un edificio de diferentes niveles, los pisos a la cimentación. Son como barras verticales de concreto con estructura interna de acero de refuerzo, se encuentran por los látelas de los muros, unidos a las dalas perpendicularmente y a la cimentación; también evita, en caso de que se presente grietas en las paredes, que se abran. Los castillos son el sostén mas importante de una obra, en donde sus principales objetivos son el de darle refuerzo a los muros que soportan el techo de la casa y da una mayor seguridad ante los temblores. Se amarran desde los cimientos, donde se vaya a poner un cruce de muro, así como en las esquinas del muro. La función básica de los castillos y dalas es ligar y mantener unidos los muros entre sí para que no se abran. Los castillos también los ayudan a soportar cargas verticales y refuerzan al muro para que no se voltee. Cuando el muro se agrieta por un sismo o se asienta, los castillos y dalas controlan el agrietamiento y evitan el colapso. El castillo debe estar sentado desde 1/3 de altura de la mampostería, pues nos sirven para amarrar desde las dalas de desplante, lo mismo que los muros y las cadenas de cerramiento.

63. Principales objetivos son el de darle refuerzo.

64. La función básica de los castillos y dalas es ligar y mantener unidos los muros entre sí para que no se abran.

65. Se amarran desde los cimientos, donde se vaya a poner un cruce de muro, así como en las esquinas del muro.

66. El castillo debe estar sentado desde 1/3 de altura de la mampostería, pues nos sirven para amarrar desde las dalas de desplante, lo mismo que los muros y las cadenas de cerramiento.

67. Se coloca el armado del castillo, alineado exactamente al muro, para que con el colado quede fundido a ese muro.

69. Facilidad de manejo y transporte

70. Facilidad de almacenamiento

71. Se cortan con facilidad al tamaño deseado

73. CASTILLOS

74. CASTILLOS Acero de refuerzo del no. 3 y estribos del no. 2

75. CASTILLOS

76. CASTILLOS

77. CASTILLOS
