1. Cimentación en Concreto Ciclópeo Camacho Mata Pablo Francisco Carbajal Jiménez Beatriz Lara Santoyo Andrea del C. Medina Vázquez Paulina Velázquez Núñez Luis Alberto Zárate Salas Jorge Arturo

2. Cimentación La cimentación es la parte estructural del edificio, encargada de transmitir las cargas al terreno. La finalidad de la cimentación es sustentar estructuras garantizando la estabilidad y evitar daños a los materiales estructurales y no estructurales

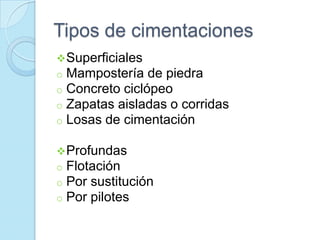

4. Mampostería de piedra

5. Concreto ciclópeo

6. Zapatas aisladas o corridas

7. Losas de cimentación

8. Profundas

9. Flotación

10. Por sustitución

11. Por pilotesTipos de cimentaciones

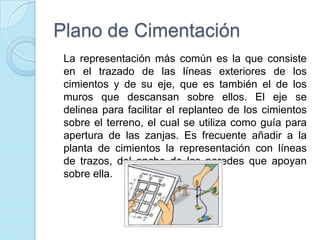

12. Plano de Cimentación La representación más común es la que consiste en el trazado de las líneas exteriores de los cimientos y de su eje, que es también el de los muros que descansan sobre ellos. El eje se delinea para facilitar el replanteo de los cimientos sobre el terreno, el cual se utiliza como guía para apertura de las zanjas. Es frecuente añadir a la planta de cimientos la representación con líneas de trazos, del ancho de las paredes que apoyan sobre ella.

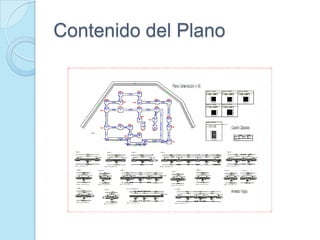

13. Contenido del Plano Indicar limites de terreno. Indicar ejes principales o constructivos en ambos lados. Indicar cotas parciales, acumulativas y totales. Indicar banco de nivel. Indicar banco de trazo. Indicar ángulos internos de ejes principales. Indicar curvas de nivel del terreno natural. Indicar el perfil del terreno natural. Indicar el perfil del proyecto al nivel del firme. Un corte longitudinal. Un corte transversal. Detalles de cimientos: planta y sección a la misma escala. Cuadro de simbología. Escala grafica y numérica. Tabla de especificaciones. Norte. Membrete.

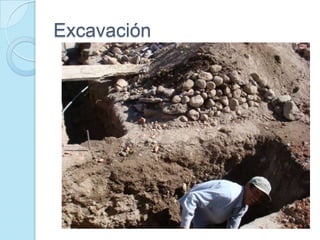

14. Excavación Para una cimentación corrida de concreto ciclópeo no es necesario la sobre excavación; sólo se excavará la profundidad de desplante y sección de la cimentación

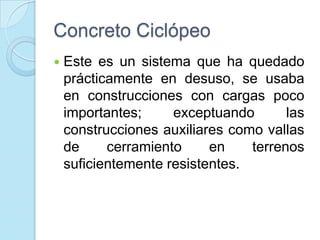

15. Concreto Ciclópeo Este es un sistema que ha quedado prácticamente en desuso, se usaba en construcciones con cargas poco importantes; exceptuando las construcciones auxiliares como vallas de cerramiento en terrenos suficientemente resistentes.

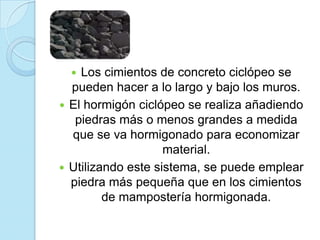

16. Los cimientos de concreto ciclópeo se pueden hacer a lo largo y bajo los muros. El hormigón ciclópeo se realiza añadiendo piedras más o menos grandes a medida que se va hormigonado para economizar material. Utilizando este sistema, se puede emplear piedra más pequeña que en los cimientos de mampostería hormigonada.

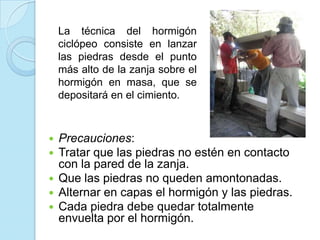

17. La técnica del hormigón ciclópeo consiste en lanzar las piedras desde el punto más alto de la zanja sobre el hormigón en masa, que se depositará en el cimiento. Precauciones: Tratar que las piedras no estén en contacto con la pared de la zanja. Que las piedras no queden amontonadas. Alternar en capas el hormigón y las piedras. Cada piedra debe quedar totalmente envuelta por el hormigón.

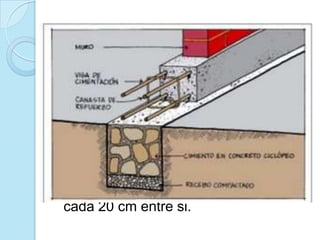

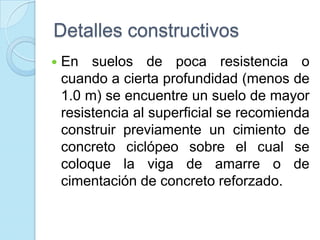

18. Detalles constructivos En suelos de poca resistencia o cuando a cierta profundidad (menos de 1.0 m) se encuentre un suelo de mayor resistencia al superficial se recomienda construir previamente un cimiento de concreto ciclópeo sobre el cual se coloque la viga de amarre o de cimentación de concreto reforzado.

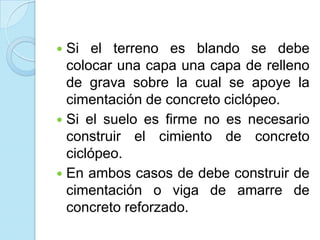

19. Si el terreno es blando se debe colocar una capa una capa de relleno de grava sobre la cual se apoye la cimentación de concreto ciclópeo. Si el suelo es firme no es necesario construir el cimiento de concreto ciclópeo. En ambos casos de debe construir de cimentación o viga de amarre de concreto reforzado.

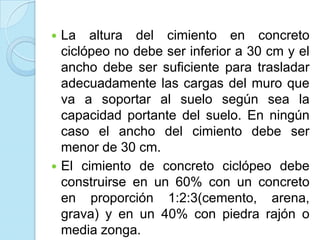

20. La altura del cimiento en concreto ciclópeo no debe ser inferior a 30 cm y el ancho debe ser suficiente para trasladar adecuadamente las cargas del muro que va a soportar al suelo según sea la capacidad portante del suelo. En ningún caso el ancho del cimiento debe ser menor de 30 cm. El cimiento de concreto ciclópeo debe construirse en un 60% con un concreto en proporción 1:2:3(cemento, arena, grava) y en un 40% con piedra rajón o media zonga.

21. La viga de amarre, o viga de cimentación propiamente dicha, debe ser de concreto 1:2:3,con un espesor mayor al muro que va a recibir y una altura que no debe ser inferior a 20 cm. Su armadura o canasta debe estar integrada por 4 varillas longitudinales de un diámetro mínimo de 3/8 de pulgada y debe contar con estribos de diámetro ¼ de pulgada separados cada 20 cm entre si.

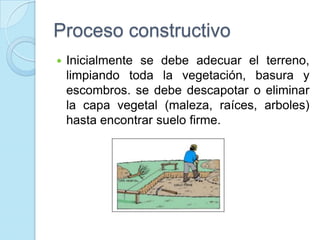

22. Proceso constructivo Inicialmente se debe adecuar el terreno, limpiando toda la vegetación, basura y escombros. se debe descapotar o eliminar la capa vegetal (maleza, raíces, arboles) hasta encontrar suelo firme.

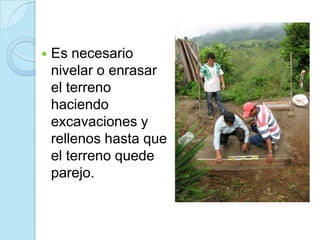

23. Es necesario nivelar o enrasar el terreno haciendo excavaciones y rellenos hasta que el terreno quede parejo.

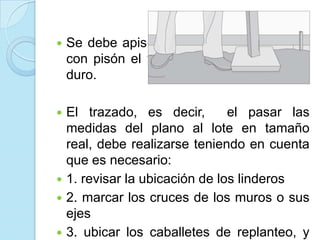

24. Se debe apisonar, humedecer y golpear con pisón el terreno hasta verlo firme y duro. El trazado, es decir, el pasar las medidas del plano al lote en tamaño real, debe realizarse teniendo en cuenta que es necesario: 1. revisar la ubicación de los linderos 2. marcar los cruces de los muros o sus ejes 3. ubicar los caballetes de replanteo, y definir el ancho de la excavación para los cimientos.

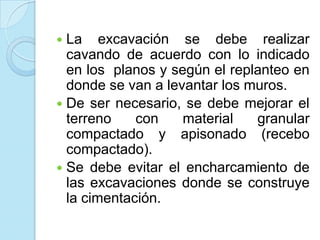

25. La excavación se debe realizar cavando de acuerdo con lo indicado en los planos y según el replanteo en donde se van a levantar los muros. De ser necesario, se debe mejorar el terreno con material granular compactado y apisonado (recebo compactado). Se debe evitar el encharcamiento de las excavaciones donde se construye la cimentación.

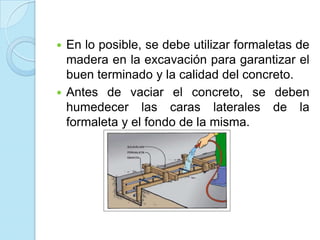

26. En lo posible, se debe utilizar formaletas de madera en la excavación para garantizar el buen terminado y la calidad del concreto. Antes de vaciar el concreto, se deben humedecer las caras laterales de la formaleta y el fondo de la misma.

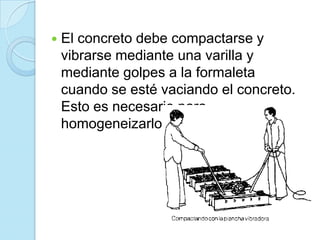

27. El concreto debe compactarse y vibrarse mediante una varilla y mediante golpes a la formaleta cuando se esté vaciando el concreto. Esto es necesario para homogeneizarlo.

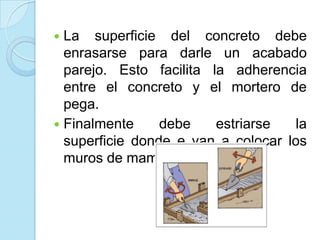

28. La superficie del concreto debe enrasarse para darle un acabado parejo. Esto facilita la adherencia entre el concreto y el mortero de pega. Finalmente debe estriarse la superficie donde e van a colocar los muros de mampostería.

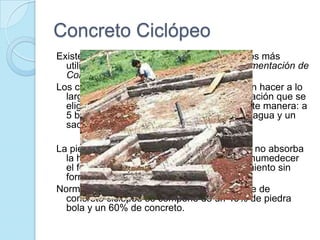

29. Concreto Ciclópeo Existen varios tipos de cimentación, dos de los más utilizados son: losa de cimentación y la Cimentación de Concreto Ciclópeo (mampostería) Los cimientos de concreto ciclópeo se pueden hacer a lo largo y bajo los muros; si es esta la cimentación que se elige, se preparará el mortero de la siguiente manera: a 5 botes de arena se le agregan 2 botes de agua y un saco de cemento, mezclando todo. La piedra bola deberá estar mojada para que no absorba la humedad del mortero, también se debe humedecer el fondo de la zanja que se hizo para el cimiento sin formar charcos. Normalmente una cimentación corrida a base de concreto ciclópeo se compone de un 40% de piedra bola y un 60% de concreto.
